Test płyty głównej MSI MPG X870E Carbon WiFi - Temperatury
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_25_b.png)
Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem promieniowania podczerwonego o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy K czy pirometra) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery termowizyjnej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie.
Pomiar w spoczynku odbywał się w 10 oraz 20 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWiNFO oraz CPU-Z. Wygrzewania płyty głównej dokonaliśmy programem Cinebench 2024, test CPU (Multi Core) z obciążeniem do 20 minut (do 4 pomiarów z powtórzeniem). Test obejmuje ustawienia domyślne AMD Ryzen 9 7900X na chłodzeniu wodnym. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako H1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (rozmazanie) w związku z niską różnicą temperatury badanej, a temperatury otoczenia - ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed właściwymi pomiarami. Testy wykonuje: Rafał Romański.
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_nc15_b.png)

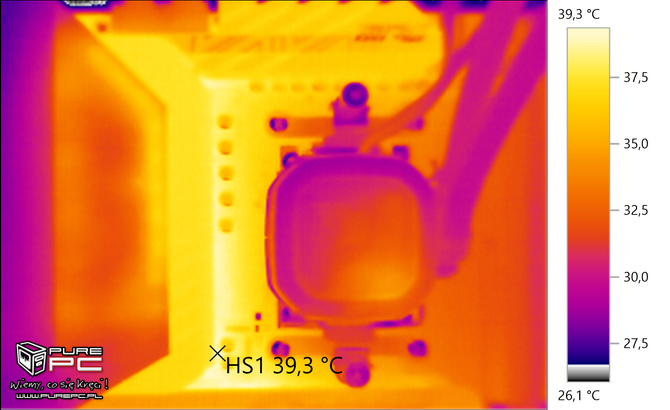

MSI MPG X870E Carbon WiFi - Temperatura sekcji zasilania na AMD Ryzen 9 7900X
Ustawienia domyślne - Spoczynek 10 minut
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_nc16_b.png)

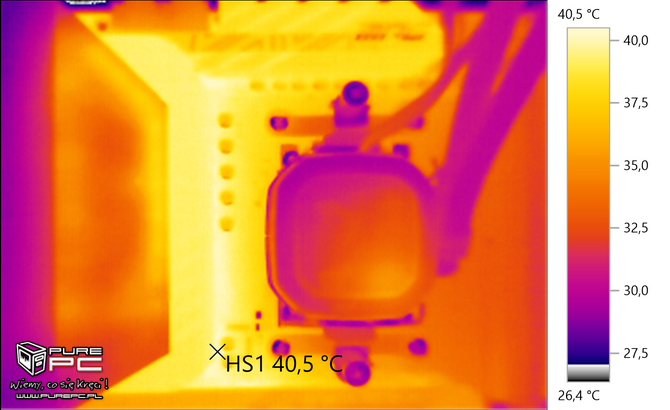

MSI MPG X870E Carbon WiFi - Temperatura sekcji zasilania na AMD Ryzen 9 7900X
Ustawienia domyślne - Spoczynek 20 minut
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_nc17_b.png)

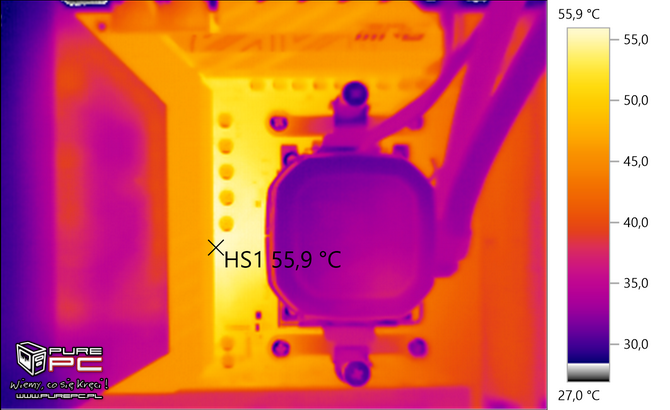

MSI MPG X870E Carbon WiFi - Temperatura sekcji zasilania na AMD Ryzen 9 7900X
Ustawienia domyślne - Obciążenie OCCT 10 minut
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_nc18_b.png)

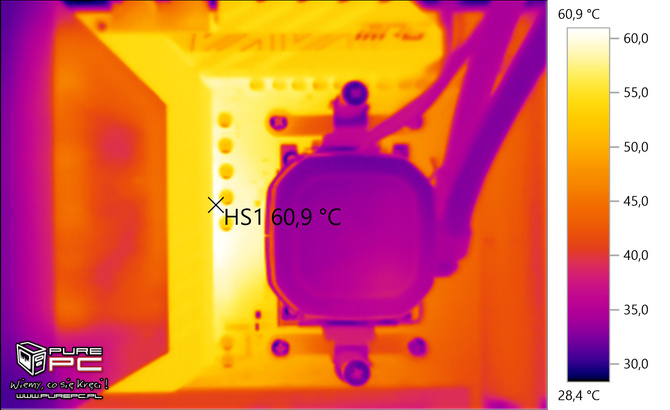

MSI MPG X870E Carbon WiFi - Temperatura sekcji zasilania na AMD Ryzen 9 7900X
Ustawienia domyślne - Obciążenie OCCT 20 minut
![Test płyty głównej MSI MPG X870E Carbon WiFi - Chipset idealnie pasujący do procesorów AMD Ryzen 9000 [nc1]](/image/artykul/2024/09/29_test_plyty_glownej_msi_mpg_x870e_carbon_wifi_chipset_idealnie_pasujacy_do_procesorow_amd_ryzen_9000_nc19_b.png)

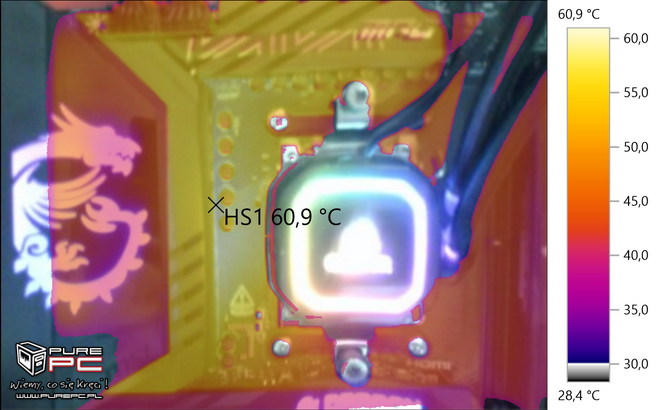

MSI MPG X870E Carbon WiFi - Temperatura sekcji zasilania na AMD Ryzen 9 7900X
Ustawienia domyślne - Obciążenie OCCT 20 minut (zdjęcie termograficzne)
