Test płyty głównej MSI MEG Z590 ACE dla procesorów Intel Rocket Lake. Solidna konstrukcja z bogatym wyposażeniem

Test MSI MEG Z590 ACE - Budowa i wyposażenie

MSI MEG Z590 ACE jest jednym z najwyżej pozycjonowanych modeli w portfolio producenta, który otrzymał bogate wyposażenie i charakteryzuje się naprawdę mocną specyfikacją. Urządzenie dostarczane jest w potężnym opakowaniu skrywającym m.in. anteny do Wi-Fi, zestaw okablowania, śrubokręty, szczoteczkę i pendrive ze sterownikami. MSI MEG Z590 ACE jest konstrukcją dedykowaną najmocniejszym procesorom w rodzinie Intel Core 10/11 generacji, więc kosztuje niestety spore pieniądze, a mianowicie około 2300 złotych. Poprzedni model, wyceniono w momencie debiutu na 2000 złotych, a obecnie jest dostępny od 1600 złotych.

• Podstawka: LGA 1200
• Chipset: Intel Z590
• Sekcja zasilania: 18+1
• Format: ATX
• Pamięci RAM: 4 sloty / 128 GB / 5600 MHz (O.C.)
• Liczba portów SATA 6 Gb/s: 6
• Liczba portów M.2: 3
• PCI-Express 4.0 x16 (x16): 1
• PCI-Express 4.0 x16 (x8): 1
• PCI-Express 3.0 x16 (x4): 1
• PCI-Express 3.0 x1: 2
• LAN: Intel I225-V 2.5G
• WLAN: Intel AX210 Wi-Fi 6E 802.11 ac/ax + Bluetooth 5.2
• Układ dźwiękowy: Realtek ALC4082 + DAC ESS SABRE9018Q2C

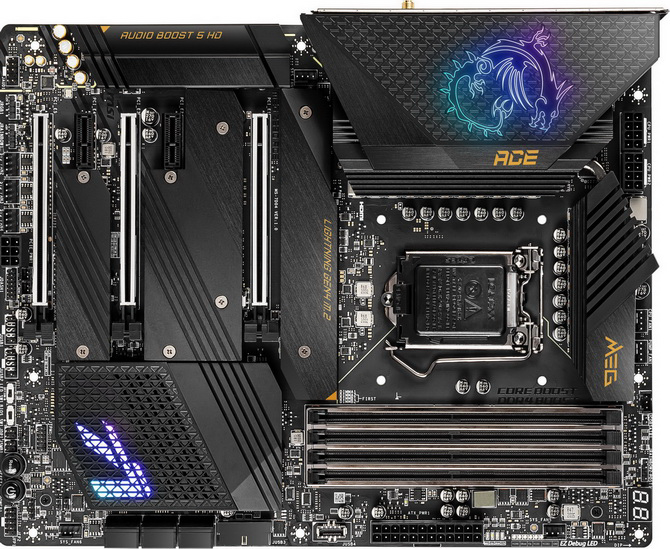

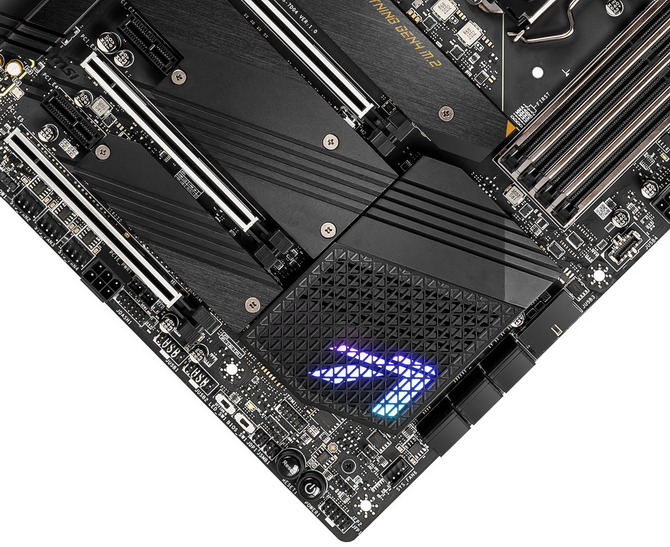

Płyta główna MSI MEG Z590 ACE została dobrze wykonana i stylistycznie przypomina poprzednika, dziedzicząc umiarkowanie gamingowy charakter. Producent dołożył jednak nieco fikuśnych maskownic - mostek północny przykrywa radiator z geometrycznym wzorkiem, natomiast na panelu zakrywającym porty I/O zastosowano podobną fakturę. Obydwa elementy są również podświetlane w systemie MSI RGB Mystic Light, aczkolwiek luminację można wyłączyć przyciskiem na laminacie albo w UEFI. Ogólnie dominuje tutaj czarno-metaliczna oprawa, uzupełniona napisami informacyjnymi w żółtym kolorze. Sprzęt wywiera pozytywne wrażenie, a przede wszystkim posiada komplet funkcji oraz rozwiązań przydatnych overclockerom oraz zwykłym użytkownikom. Konstrukcja jest bardzo masywna.

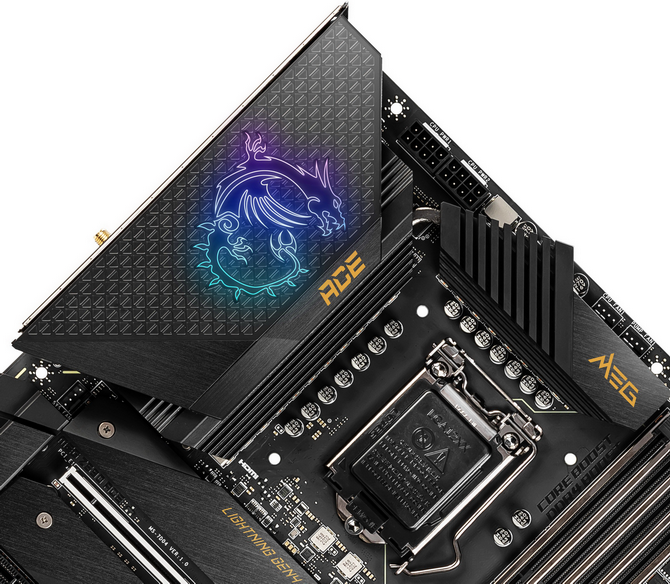

Sekcja zasilania MSI MEG Z590 ACE została wykonana w układzie 16+2+1, gdzie pojedynczej fazie przypadają dwa MOSFETy oraz tytanowe dławiki. Zasilaniu procesora oddelegowano 16 faz (90A), natomiast 2 fazy obsługują SoC (75A). Całość bazuje na tranzystorach Intersil ISL99390 i sterowana jest cyfrowym kontrolerem PWM Intensil ISL69269, któremu towarzyszą dublery Intersil ISL6617A, dlatego producent podaje w materiałach układ zasilania 18+1. MSI MEG Z590 ACE potrzebuje do działania dwóch 8-pinowych wtyczek zasilania, zaś sekcję przykrywają aluminiowe radiatory z karbowanymi blokami, połączone ciepłowodem i doposażone wydajnymi podkładkami termicznymi. System chłodzenia wydaje się minimalnie większy od poprzednika, szczelniej przykrywa wszystkie newralgiczne elementy.

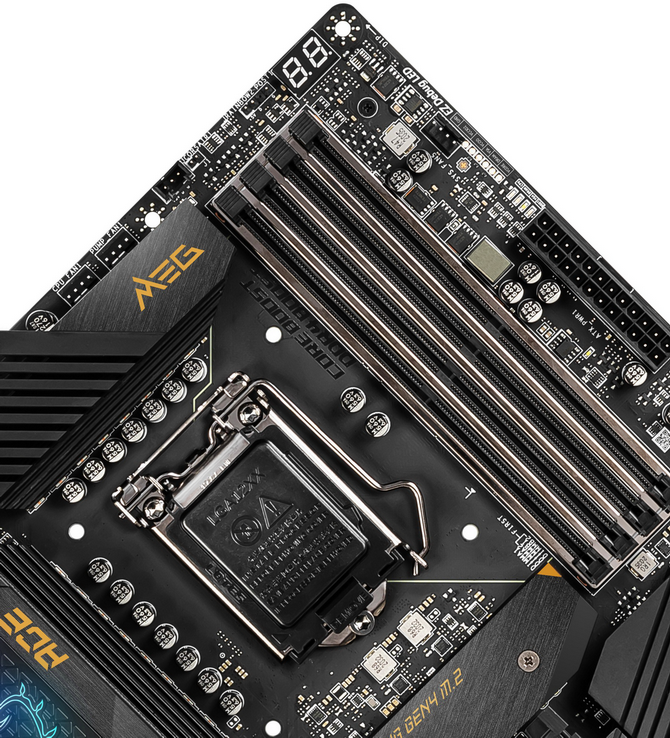

MSI MEG Z590 ACE otrzymało sześć poziomo ułożonych portów SATA 6.0 Gb/s i trójkę M.2 porozkładanych między slotami PCI-Express x16 wzmocnionymi metalowymi kołnierzami (jedynie pierwszy M.2 połączony bezpośrednio z procesorem obsługuje standard 4.0). Wszystkie zatoki dla dysków SSD posiadają zdejmowane radiatory, mieszcząc nośniki o wymiarach od 2242 do 22110 mm zależnie od slotu. Jednostronne banki dla pamięci DDR4 również są wzmacniane metalowym kołnierzem. Płyta posiada wyświetlacz kodów POST, diody diagnostyczne, przyciski Power / Reset, osiem 4-pinowych wtyczek dla wentylatorów oraz dodatkowe wyjścia dla zewnętrznych USB. Czarny laminat posiada sześć warstw, a masywna konstrukcja została dodatkowo usztywniona od spodu aluminiowym backplate (zajmuje około ½ powierzchni PCB).

MSI MEG Z590 ACE posiada wbudowany układ sieciowy 2,5G LAN realizowany przez Intel I225-V, jak również najnowszy moduł łączności bezprzewodowej Intel AX210 Wi-Fi 6E (WLAN 802.11a/​b/​g/​n/​ac/​ax) łącznie z Bluetooth 5.2. Opisywana płyta główna obsługuje także Thunderbolt 4. Oczywiście, dodatkowe anteny wzmacniające podłączane do tylnego panelu znajdują się w zestawie. MSI MEG Z590 ACE wspiera NVIDIA SLI (x8/x8) i AMD Crossfire (x8/x8/x4), jednak w dzisiejszych czasach to praktycznie bez znaczenia, szczególnie na platformie z szesnastoma liniami PCI-Express w procesorze. Producent pomyślał natomiast o fanach podświetlenia, oddając od użytku trzy specjalne złącza dla pasków LED, jedno dedykowane sprzętowi Corsair. Na lewej dolnej krawędzi laminatu umieszczono też dodatkowe 6-pinowe gniazdo zasilania, nieobecne we wcześniejszym modelu, wymagane jednak tylko w konfiguracjach multi-GPU.

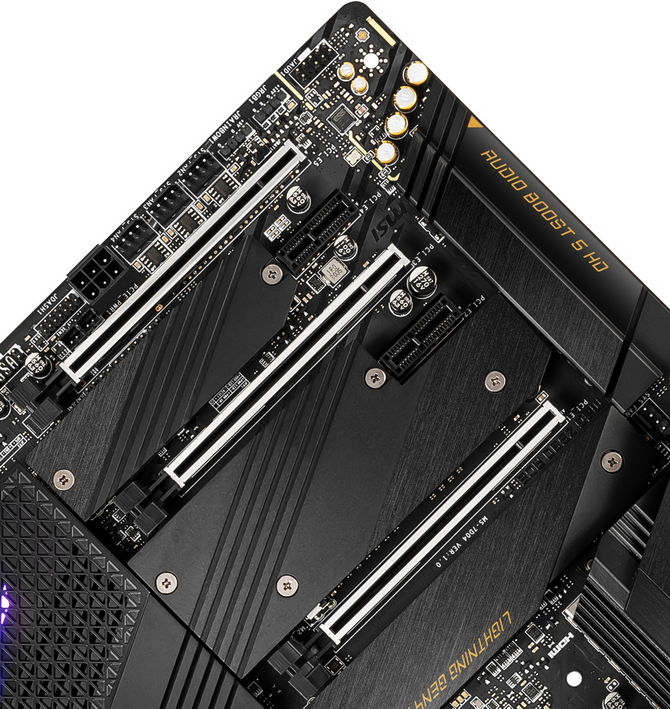

Płyta główna dysponuje trzema slotami PCI-Express x16 (elektrycznie to kolejno: x16 / x8 / x4), gdzie pierwsze dwa działają w standardzie 4.0, natomiast ostatni 3.0. Między nimi umieszczono jeszcze dwa PCI-Express 3.0 x1. Górną krawędzią laminatu poprowadzono ścieżki dla układu dźwiękowego, którym jest Realtek ALC4080 będący nowością nawet wśród high-ednowych konstrukcji, wspomagany przetwornikiem analogowo-cyfrowym (DAC) ESS SABRE9018Q2C, stosowanym także w MSI MEG Z490 ACE. Dedykowane złącze słuchawkowe pozwala na podłączenie słuchawek o impedancji do 600Ω, zapewniając ogólnie bardzo dobrą jakość dźwięku. Producent nie zapomniał również o wysokiej jakości kondensatorach audio czy pozłacanych portach, składających na technologię Audio Boost 5 HD.

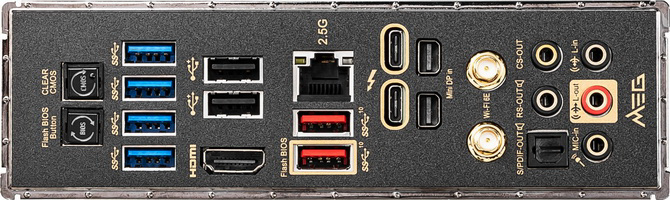

Tylny panel MSI MEG Z590 ACE z trwale przymocowaną maskownicą, skrywa przycisk Clear CMOS do natychmiastowego czyszczenia ustawień BIOS i Flash BIOS do szybkiej jego aktualizacji z zewnętrznego nośnika. Obok umieszczono sumarycznie osiem portów USB Typ-A (2x USB 2.0 / 4x USB 3.2 Gen 1 / 2x USB 3.2 Gen 2) oraz podwójne Thunderbolt 4 (Typ-C). Jest tu jeszcze 1x LAN RJ-45, wyjście dla anten Wi-Fi, komplet pozłacanych złączy audio, HDMI (tego brakowało poprzednikowi) oraz podwójne Mini-DP. Podobnie jak w większości high-endowych płyt głównych, nie tylko produkcji MSI, zniknęło gniazdo PS/2 przeznaczone dla starszych peryferiów.
