Test płyty głównej MSI MAG Z790 Tomahawk WiFi DDR5 - Wystarczy nawet do podkręconego Intel Core i9

Test MSI MAG Z790 Tomahawk WiFi - Temperatury

Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem promieniowania podczerwonego o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy K czy pirometra) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery termowizyjnej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie oraz nałożyć termografię na zdjęcie, co zamieszczamy na samym dole.

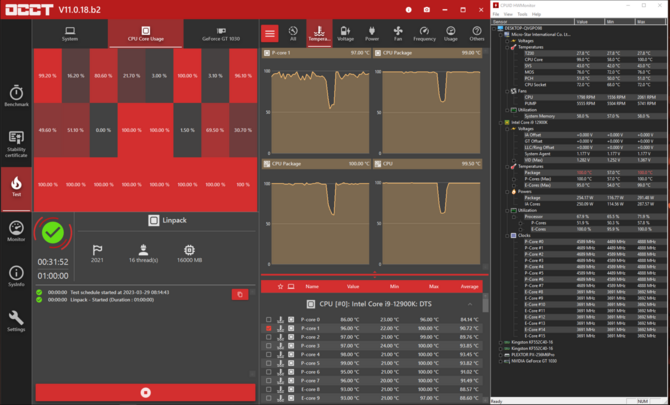

Pomiar w spoczynku odbywał się w 10 oraz 20 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWMonitor i HWiNFO. Wygrzewania płyty głównej dokonaliśmy programem OCCT V11.0.18.b2. ustawienie CPU Linpack 2021, użycie pamięci 16000 MB, z obciążeniem do 20 minut (4 pomiary z powtórzeniem). Test obejmuje ustawienia domyślne Intel Core i9-12900K oraz podkręcanie (OC) do wartości 5100/3900 MHz przy napięciu 1.35 V na chłodzeniu wodnym. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako HS1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (rozmazanie) w związku z niską różnicą temperatury badanej, a temperatury otoczenia - ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed właściwymi pomiarami. Testy temperatur wykonuje: Rafał Romański.

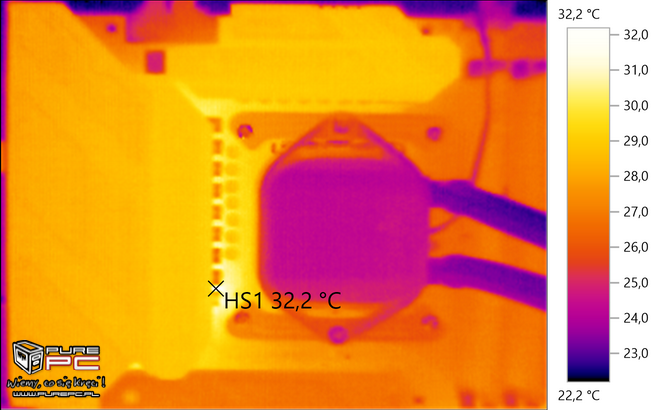

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Spoczynek 10 minut

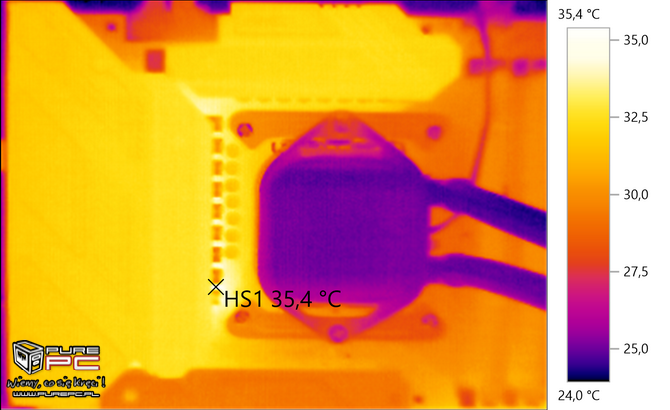

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Spoczynek 20 minut

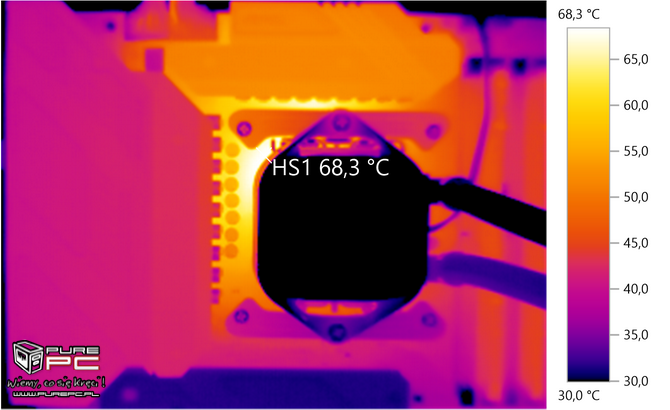

MSI MAG Z790 Tomahawk WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Obciążenie OCCT 10 minut

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Obciążenie OCCT 20 minut

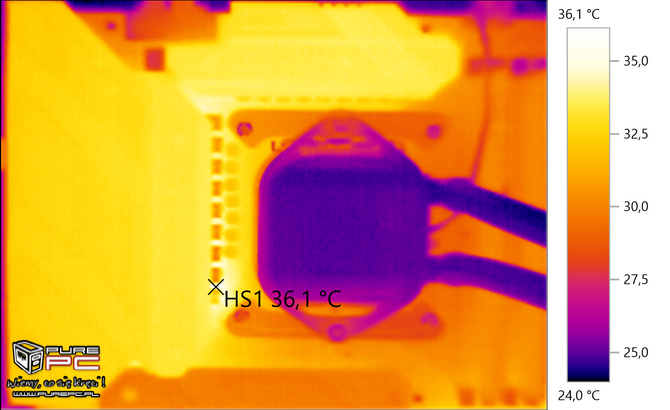

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Overclocking - Spoczynek 10 minut

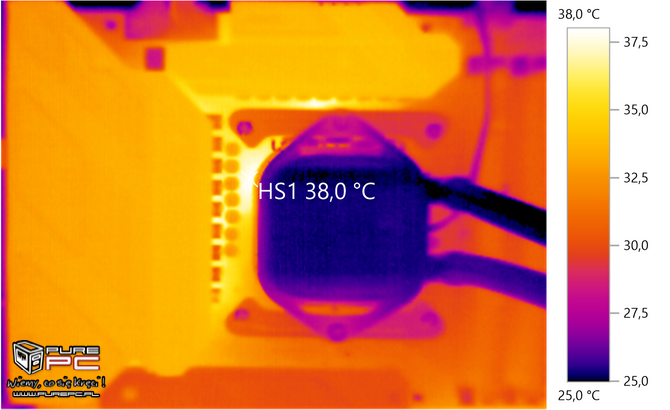

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Overclocking - Spoczynek 20 minut

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Overclocking - Obciążenie 10 minut

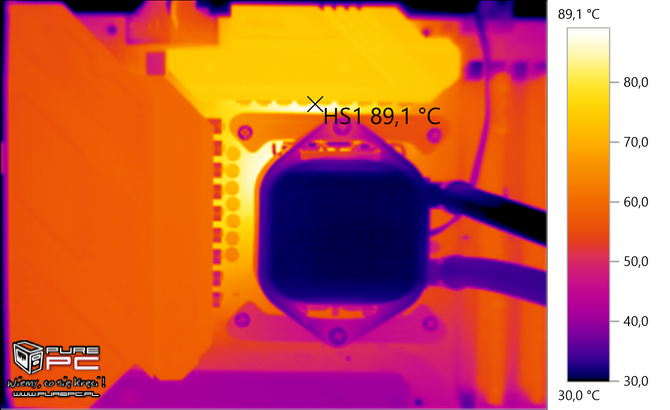

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Overclocking - Obciążenie 20 minut

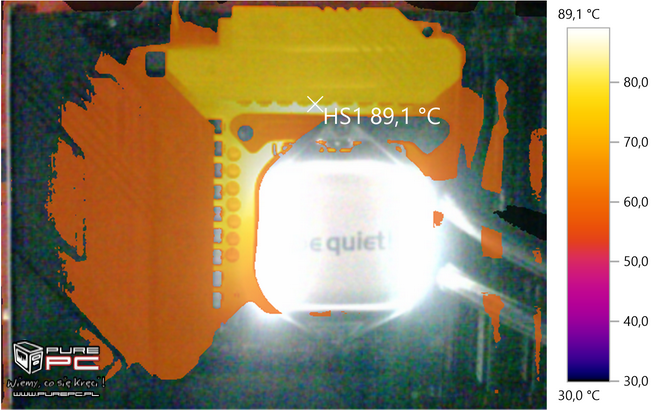

MSI MAG Z790 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Overclocking - Obciążenie 20 minut - Termografia na zdjęciu TwinPix
