Test płyty głównej MSI MAG Z790 Tomahawk WiFi DDR5 - Wystarczy nawet do podkręconego Intel Core i9

Test MSI MAG Z790 Tomahawk WiFi - Budowa i wyposażenie

MSI MAG Z790 Tomahawk WiFi dostarczany jest w opakowaniu standardowej wielkości, utrzymanym w stylistyce identycznej jak recenzowany wcześniej model MSI MAG B650M Mortar. Wyposażenie dodatkowe stanową dwa przewody SATA, zapinki dla nośników M.2, anteny dla łączności bezprzewodowej oraz pendrive ze sterownikami. Nie zabrakło również skróconej instrukcji obsługi w formie papierowej, natomiast pełnoprawny poradnik znajdziemy na stronie producenta. Biorąc pod uwagę cenę, zawartość pudełka jest zaskakująco skromna i przydałaby się chociażby nakładka na okablowanie dla zewnętrznego Power / Reset itp.

• Gniazdo: LGA 1700
• Chipset: Intel Z790
• Sekcja zasilania: 8+1
• Format: ATX
• Pamięci DDR5: 4 sloty / 128 GB / 7200 MHz (O.C.)
• Liczba portów SATA 6 Gb/s: 7
• Liczba portów M.2: 4
• PCI-Express 5.0: 1 (x16)
• PCI-Express 4.0: 1 (x4)
• PCI-Express 3.0: 1 (x1)
• LAN: 2.5G
• WLAN: WiFi 6E / Bluetooth 5.2
• Układ dźwiękowy: Realtek ALC4080

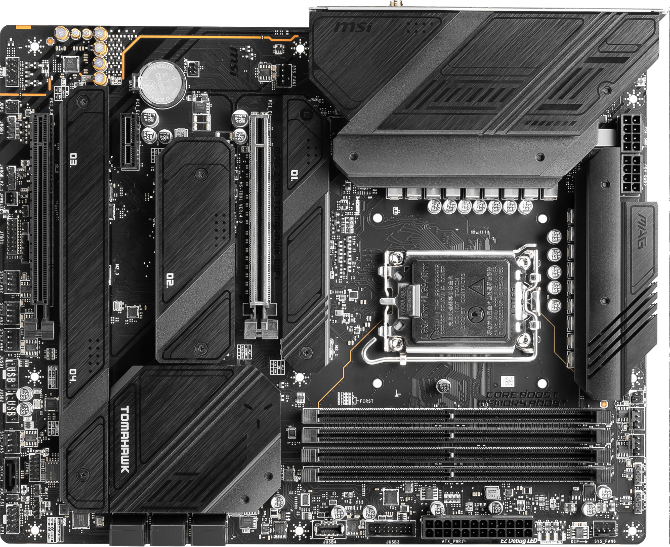

MSI MAG Z790 Tomahawk WiFi to konstrukcja wykonana w formacie ATX, która pod względem warstwy wizualnej kontynuuje tradycje rodzin Mortar i Tomahawk. Laminat, sloty rozszerzeń oraz wszystkie wtyczki utrzymano w czarnej kolorystyce, podobnie jak radiatory przykrywające sekcję zasilania. Różnice względem MSI MAG Z690 Tomahawk WiFi można nazwać kosmetycznymi, aczkolwiek trochę zmieniono rozkład niektórych elementów m.in. slotów rozszerzeń. Powierzchnia sześcio-warstwowej płytki PCB została dobrze zagospodarowana, zostawiono tutaj niewiele wolnego miejsca. Poza tym, recenzowana płyta główna żadnych niestandardowych zabiegów stylistycznych nie przeszła, wyglądając jak zdecydowana większość modeli ATX. Producent zrezygnował także z wielokolorowego podświetlenia, aby dopełnić całości.

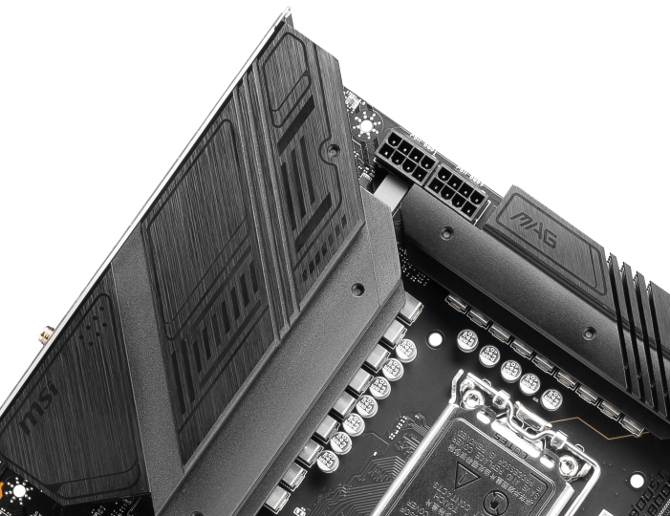

Sekcja zasilania płyty głównej MSI MAG Z790 Tomahawk WiFi została wykonana w układzie 8+1, któremu towarzyszą dublery Renesans ISL6617A (dlatego producent podaje 16+1), natomiast wszystkim zarządza kontroler PWM Renesans RAA229132 obsługujący maksymalnie 20 faz. Zastosowano tutaj zintegrowane tranzystory MOSFET Renesans ISL99390 (90A) dla procesora oraz pojedynczy Renesans RAA220075 (75A) dedykowany SoC / iGPU. W lewym górnym narożniku stacjonują dwie 8-pinowe wtyczki zasilania, ale urządzenie będzie działało również bez wpinania dodatkowego złącza EPS. Sekcję zasilania przykrywają masywne karbowane radiatory wykonane z aluminium, posiadające thermopady 7 W/mK i przykręcane do laminatu śrubkami.

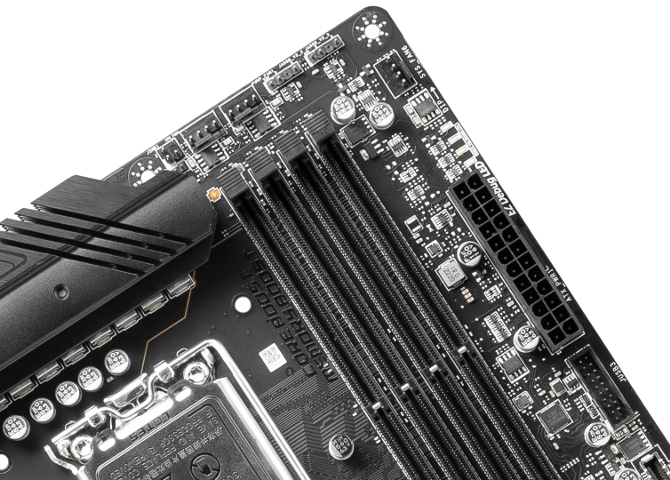

MSI MAG Z790 Tomahawk WiFi dysponuje czterema dwustronnie zamykanymi slotami DDR5, oficjalnie obsługując moduły o taktowaniu wynoszącym maksymalnie 7200 MHz. Jednak w aktualnej wersji UEFI można ustawić nawet 10133 MHz. Obok głównego gniazda zasilania tradycyjnie umieszczono cztery diody sygnalizujące działanie CPU / GPU / RAM / BOOT pomagające namierzyć problemy z podzespołami. Kolejny raz zabrakło niestety pełnoprawnego wyświetlacza kodów diagnostycznych (POST) oraz fizycznych przycisków Power/Reset na laminacie. Na szczęście od resetu BIOS oddano przycisk na tylnym panelu. MSI MAG Z790 Tomahawk WiF iposiada aż osiem 4-pinowych wtyczek dla wentylatorów, jedno dodatkowe wyjście dla zewnętrznych USB 3.0 i kolejne dwa przeznaczone dla standardu USB 2.0. Wszystkie gniazda wentylatorów umożliwiają pracę w trybie PWM lub napięciowym.

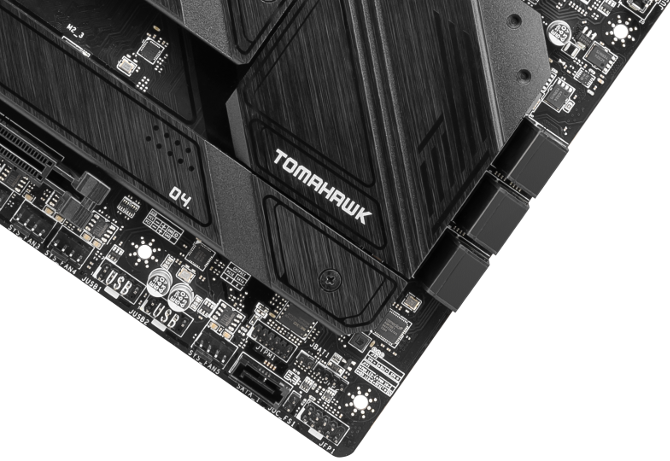

Chipset Intel Z790 przykryto niewielkim aluminiowym radiatorem, któremu rozproszenie zaledwie 6 W ciepła żadnego problemu nie sprawia. MSI MAG Z790 Tomahawk WiFi posiada sidem gniazd SATA 6.0 Gb/s, gdzie pięć obsługuje podstawowy układ logiki, natomiast dwa pozostałe zewnętrzny kontroler ASM1061. Podobnie zresztą jak w modelu MSI MAG B650M Mortar. Wszystkie SATA i M.2 zapewniają RAID 0/1/5/10 (poza gniazdami podlegającymi ASMedia ASM1061). Podstawowy slot PCI-Express pracuje w standardzie 5.0 x16 i podobnie jak pierwsze M.2, obsługujące niestety tylko PCI-Express 4.0 x4, posiada bezpośrednie połączenie z procesorem. Slot PCI-Express został dodatkowo wzmocniony metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku przy ciężkich kartach.

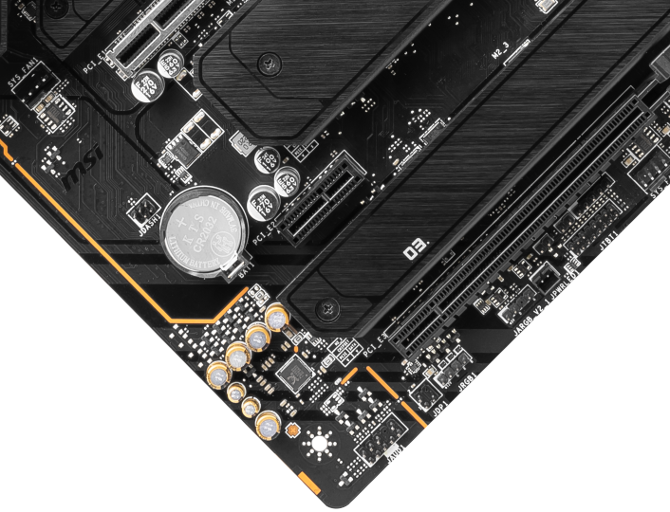

MSI MAG Z790 Tomahawk WiFi otrzymał cztery sloty M.2 PCI-Express 4.0 x4, więc producent zrezygnował z obsługi standardu PCI-Express 5.0 x4, chociaż niektóre tańsze konstrukcje konkurencji go zapewniają. Teoretycznie w chwili obecnej to niezbyt potrzebny interfejs, jednak z pewnością przyszłościowy. Wszystkie gniazda przykryte zostały aluminiowymi radiatorami, które pod spodem posiadają thermopady. Oprócz PCI-Express 5.0 x16, recenzowana płyta główna MSI MAG Z790 Tomahawk WiFi dysponuje jeszcze PCI-Express 4.0 x4 oraz PCI-Express 3.0 x1. Ścieżki dla układu dźwiękowego zostały odseparowane, aby zapewnić mniejsze zakłócenia, a kondensatory elektrolitycznie to produkt Chemi-Con.

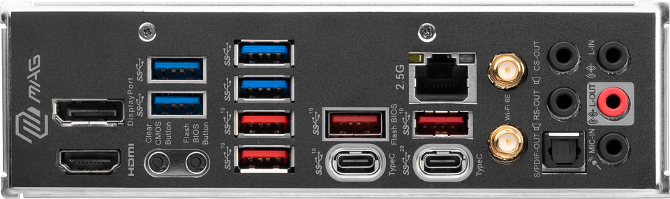

Tylny panel płyty głównej MSI MAG Z790 Tomahawk WiFi oferuje cztery porty USB-A 3.2 Gen1, cztery porty USB-A 3.2 Gen2 oraz podwójne USB-C 3.2 Gen2. Posiadacze zintegrowanych układów graficznych mogą wykorzystać wyjścia HDMI 2.1 oraz DisplayPort 1.4. Sekcja łączności z siecią obejmuje złącze LAN RJ45 (2.5G Intel I226-V) oraz moduł Wi-Fi 6E (WLAN 802.11ac/​ax) plus Bluetooth 5.2 zajmujący pojedynczy slot M.2 PCI-Express 2230 (ukryty za radiatorem sekcji zasilania). W zestawie są także anteny wzmacniające sygnał. Producent nareszcie wprowadził tutaj przycisk do resetowania ustawień UEFI, którego brakowało u poprzednika, natomiast nieodzownym elementem krajobrazu jest również Flashback BIOS. Całość posiada fabrycznie zamontowaną maskownicę w kolorze radiatorów. Trochę jednak brakuje wzmacniacza słuchawkowego, który wsparłby niezłej klasy zintegrowany układ dźwiękowy Realtek ALC4080.
