Test płyty głównej MSI MAG X670E Tomahawk WiFi - Solidna konstrukcja dla procesorów AMD Ryzen 7000

Test MSI MAG X670E Tomahawk WiFi - Temperatury

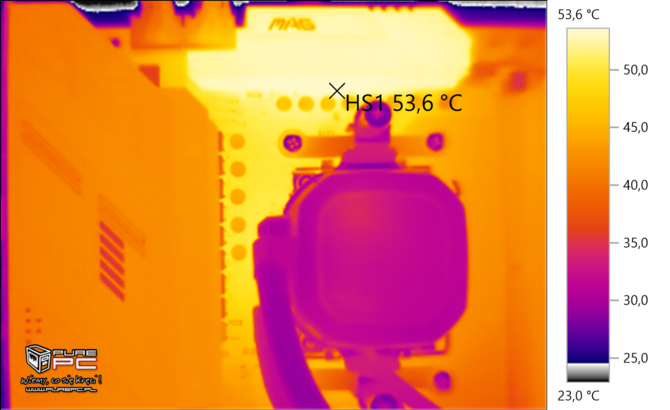

Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem promieniowania podczerwonego o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy K czy pirometra) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery termowizyjnej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie.

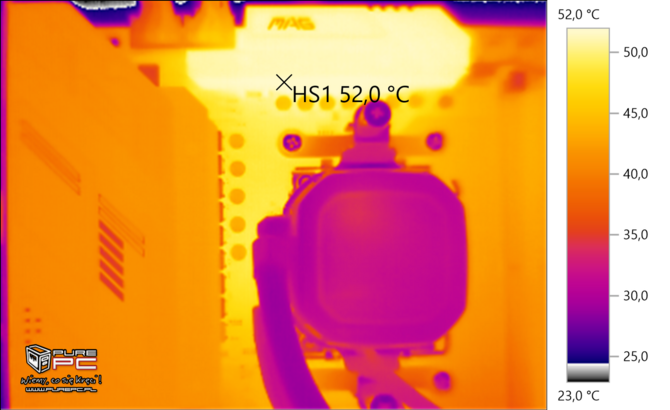

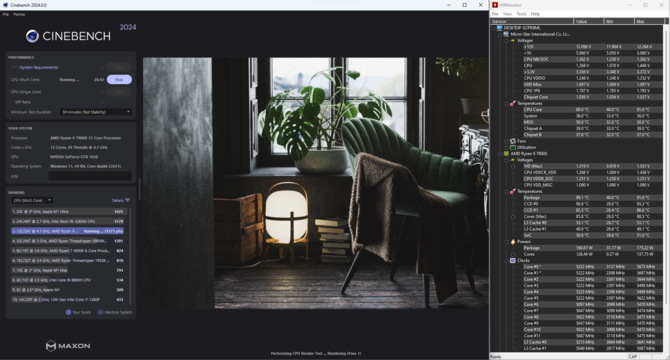

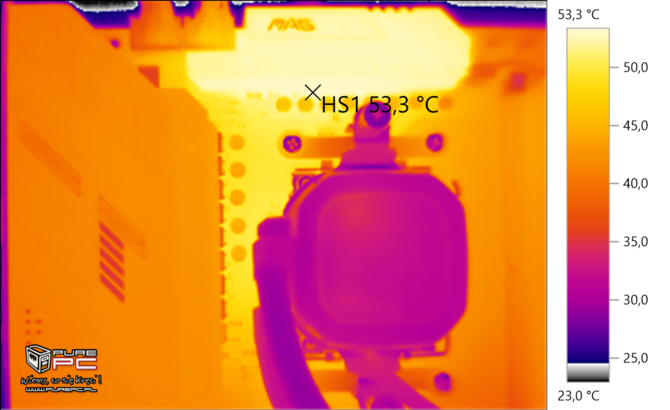

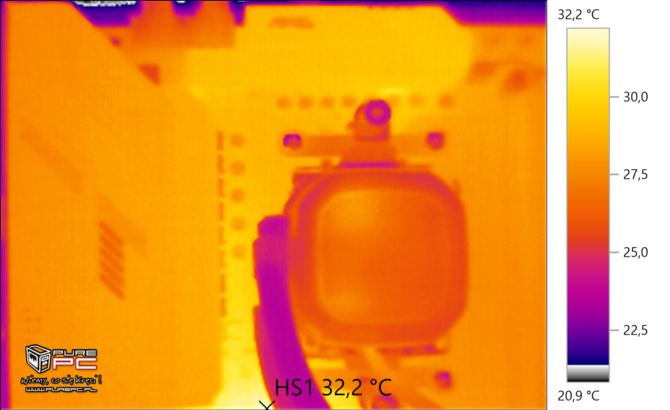

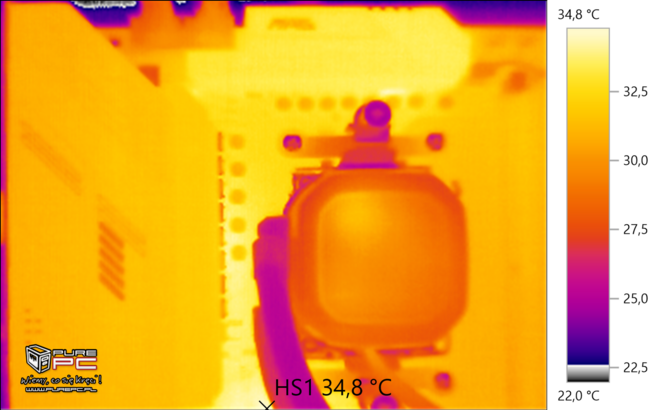

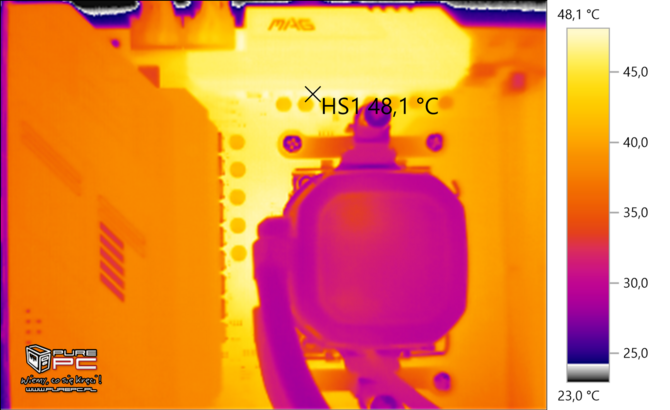

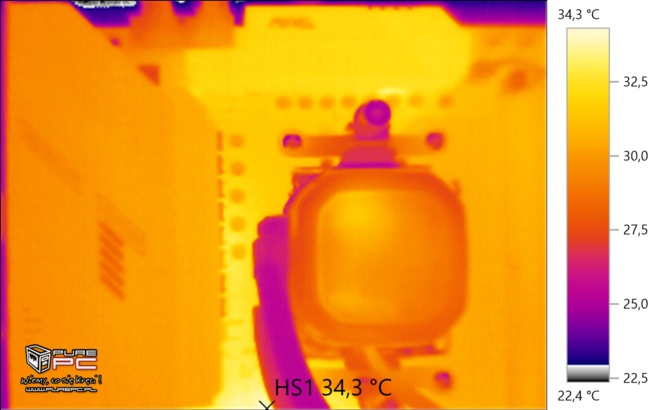

Pomiar w spoczynku i obciążeniu odbywał się w 10 oraz 20 minucie od uruchomienia systemu (po dwa pomiary w danym punkcie pomiarowym). Programami pracującymi w tle były HWMonitor i CPU-Z. Wygrzewania płyty głównej dokonaliśmy programem Cinebench 2024 (MT) przez 30 minut. Test obejmuje ustawienia domyślne AMD Ryzen 9 7900X oraz podkręcanie do 5400 MHz przy napięciu 1.28 V na chłodzeniu wodnym. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorami. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako H1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (tzw. rozmazanie palety kolorów) w związku z niską różnicą temperatury badanej, a temperatury otoczenia liczonej ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed właściwymi pomiarami. Testy temperatur wykonuje: Rafał Romański.
