Test płyty głównej MSI MAG X670E Tomahawk WiFi - Solidna konstrukcja dla procesorów AMD Ryzen 7000

Test MSI MAG X670E Tomahawk WiFi - Budowa i wyposażenie

MSI MAG X670E Tomahawk WiFi dostarczany jest w opakowaniu standardowej wielkości, podobnie jak Intelowskie odpowiedniki, utrzymanym w ciemnej  stylistyce. Wyposażenie dodatkowe stanową dwa przewody SATA, zapinki dla nośników M.2, anteny dla łączności bezprzewodowej oraz pendrive ze sterownikami. Nie zabrakło również skróconej instrukcji obsługi w formie papierowej, natomiast pełnoprawny poradnik znajdziemy na stronie producenta. Biorąc pod uwagę półkę cenową, zawartość pudełka nie należy do obfitych.

• Gniazdo: AM5
• Chipset: AMD X670E
• Sekcja zasilania: 7+2
• Format: ATX
• Pamięci DDR5: 4 sloty / 256 GB / 7800 MHz
• Liczba portów SATA 6 Gb/s: 4 (AMD X670E)
• Liczba portów M.2: 4
• PCI-Express 5.0: 1 (x16)
• PCI-Express 4.0: 2 (x4/x2)
• PCI-Express 3.0: 1 (x1)
• LAN: 2.5G Realtek RTL8125BG
• WLAN: Wi-Fi 6E / Bluetooth 5.3
• Układ dźwiękowy: Realtek ALC1200

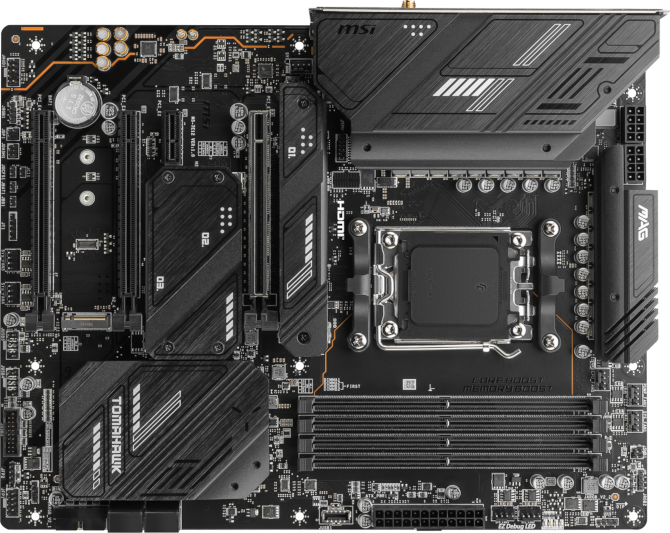

MSI MAG X670E Tomahawk WiFi to konstrukcja wykonana w formacie ATX, charakteryzująca się stonowanym wyglądem doskonale znanym z modelu MSI MAG Z790 Tomahawk WiFi. Laminat, sloty rozszerzeń oraz wszystkie wtyczki utrzymano w czarnej kolorystyce, identycznie jak radiatory przykrywające sekcję zasilania. Całkowicie zrezygnowano również z luminacji, zostawiając tylko gdzieniegdzie kilka białych napisów. Powierzchnia ośmio-warstwowej płytki drukowanej została rozsądnie zagospodarowana, pustostany praktycznie nie występują. Recenzowana płyta główna żadnych niestandardowych zabiegów stylistycznych nie przeszła (np. związanych ze złączami na rewersie), wyglądając jak zdecydowana większość modeli ATX.

Sekcja zasilania płyty głównej MSI MAG X670E Tomahawk WiFi została wykonana w układzie 7+2+1 (CPU / SoC / RAM), natomiast każdej rzeczywistej fazie CPU / SoC zafundowano dwa zintegrowane MOSFETy MP87670 (80A). Dlatego w specyfikacji producent podaje konfigurację 14+2+1. Wszystkim zarządza kontroler PWM MP2857 obsługujący maksymalnie 12 faz, również produkcji Monolithic Power Systems. W lewym górnym narożniku znajdziemy dwie 8-pinowe wtyczki zasilania, jednak urządzenie będzie działało również bez wpinania dodatkowego złącza EPS. Sekcję zasilania przykrywają masywne karbowane radiatory wykonane ze szczotkowanego aluminium, przykręcane do laminatu śrubkami i posiadające wydajne thermopady 7 W/mK.

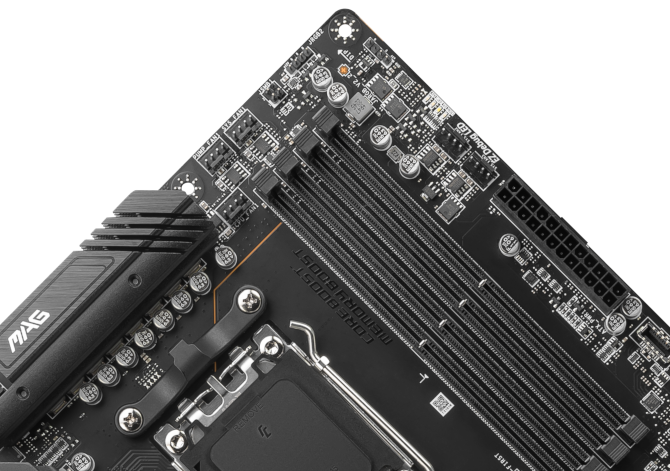

MSI MAG X670E Tomahawk WiFi dysponuje czterema dwustronnie zamykanymi slotami DDR5, oficjalnie obsługując moduły o taktowaniu wynoszącym maksymalnie 7800 MHz. Jednak w aktualnej wersji UEFI można ustawić znacznie wyższe wartości. Obok głównego gniazda zasilania umieszczono cztery diody sygnalizujące działanie CPU / GPU / RAM / BOOT pomagające wstępnie zdiagnozować problemy z podzespołami. Zabrakło niestety wyświetlacza kodów diagnostycznych (POST) oraz fizycznych przycisków Power/Reset, podobnie jak klawisza Clear CMOS na tylnym panelu, który występuje w modelu MSI MAG Z790 Tomahawk WiFi. Będzie to stanowić pewne utrudnienie podczas overclockingu, zmuszając do używania zworki.

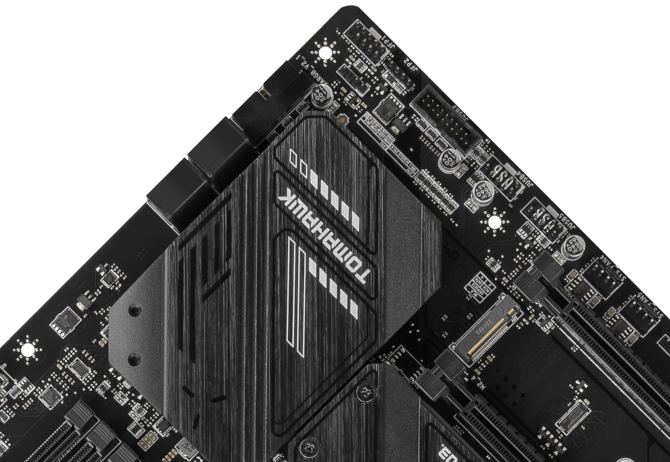

Urządzenie posiada osiem 4-pinowych wtyczek dla wentylatorów, niemniej CPU_FAN1 niepotrzebnie wciśnięto między radiator i pierwszy slot pamięci, zamiast wygospodarować miejsce na krawędzi laminatu. Ułożenie reszty elementów nie wzbudza większych zastrzeżeń. MSI MAG X670E Tomahawk WiFi dysponuje jednym dodatkowym wyjściem dla zewnętrznych USB 3.0 i kolejnymi dwoma przeznaczonymi dla standardu USB 2.0. Chipsety przykryto solidnym aluminiowym radiatorem, bowiem pod spodem umieszczono dwa identyczne układy AMD X670E, któremu zostawiono pasywne rozproszenie 14 W. Gniazd SATA 6.0 Gb/s mamy zaledwie cztery, wszystkie podpięte do układów logiki i obsługujące RAID 0/1/10 (także M.2).

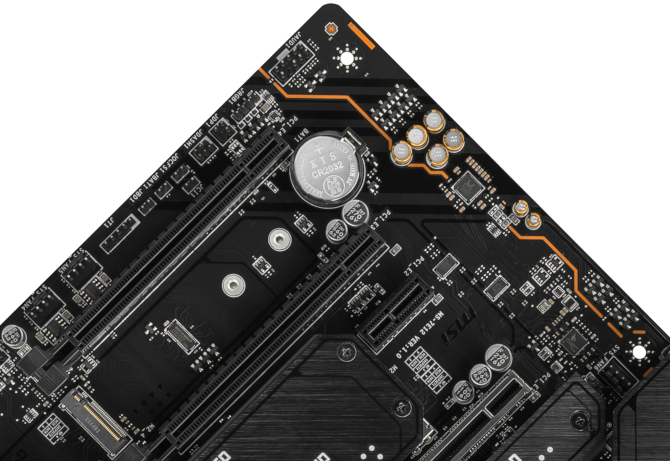

Podstawowy slot PCI-Express pracuje w standardzie 5.0 x16 i posiada bezpośrednie połączenie z procesorem, pozostałe PCI-Express 4.0 x16 zapewniają kolejno elektryczne x4/x2, natomiast najmniejszy to PCI-Express 3.0 x1. Główny slot PCI-Express został dodatkowo wzmocniony metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku przy ciężkich kartach. Pierwsze gniazdo M.2 obsługuje interfejs PCI-Express 5.0 x4, pozostała trójka PCI-Express 4.0 x4, niemniej jednoczesne wykorzystanie PCI_E4 oraz M2_4 obniża przepustowość tego ostatniego do poziomu x2. Warto jeszcze dodać, że większość gniazd M.2 przykryta została aluminiowymi radiatorami i posiadają thermopady. MSI MAG X670E Tomahawk WiFi otrzymała jedną wlutowaną kość BIOS, aczkolwiek funkcja Flash BIOS powinna wystarczyć do odratowania płyty.

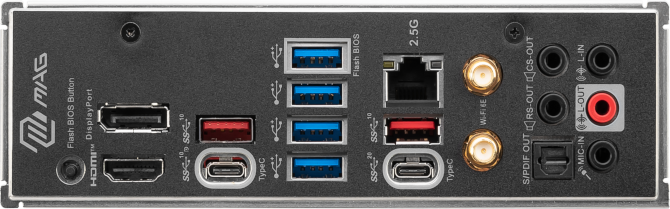

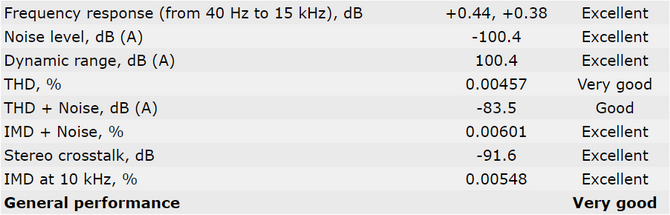

Ścieżki dla układu dźwiękowego zostały odseparowane, aby zapewnić mniejsze zakłócenia, a kondensatory elektrolitycznie to produkt Chemi-Con. Tylny panel zawiera cztery porty USB-A 3.2 5 Gbps, dwa porty USB-A 3.2 10 Gbps, USB-C 3.2 Gen2 10 Gbps oraz USB-C 3.2 Gen2 20 Gbps. Posiadacze zintegrowanych układów graficznych mogą wykorzystać wyjścia HDMI 2.1 oraz DisplayPort 1.4. Sekcja łączności z siecią obejmuje złącze 2.5G LAN RJ45 (Realtek GRTL8125BG) oraz moduł Wi-Fi 6E (WLAN 802.11ac/​ax) plus Bluetooth 5.3 zajmujący pojedynczy slot M.2 PCI-Express 2230 (ukryty za radiatorem sekcji zasilania). W zestawie są także anteny wzmacniające sygnał. Nieodzownym elementem krajobrazu jest Flashback BIOS, ale zabrakło niestety Clear CMOS. Całość posiada fabrycznie zamontowaną maskownicę w kolorze radiatorów.
