Test płyty głównej MSI MAG B660M Mortar WiFi DDR5 dla procesorów Intel Alder Lake - Wysoka jakość w wysokiej cenie

Test MSI MAG B660 Mortar WiFi DDR5 - Temperatury

Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy czy pirometry) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery przemysłowej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie oraz nałożyć termografię na zdjęcie, co zamieszczamy na samym dole.

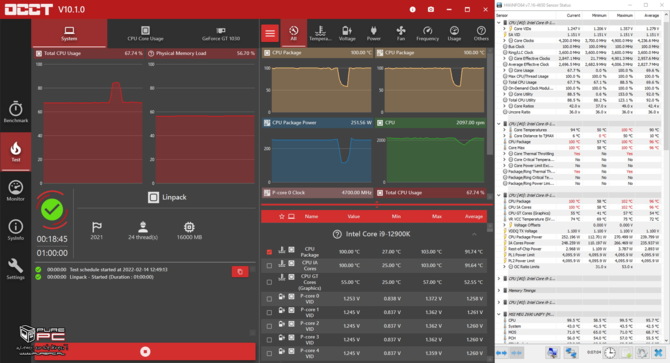

Pomiar w spoczynku odbywał się w 5 oraz 10 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWMonitor, CPU-Z i HWiNFO. Wygrzewania płyty głównej dokonaliśmy programem OCCT V10.1.0. ustawienie CPU Linpack 2021, użycie pamięci 16000 MB, z obciążeniem do 20 minut (do 4 pomiarów z powtórzeniem). Test obejmuje ustawienia domyślne. Trzeba brać również poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako H1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (rozmazanie) w związku z niską różnicą temperatury badanej, a temperatury otoczenia - ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed właściwymi pomiarami. Testy temperatur wykonuje: Rafał Romański.

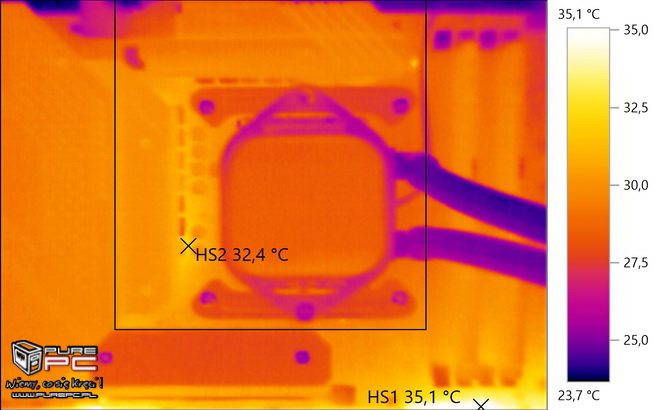

MSI MAG B660 Mortar WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Spoczynek 5 minut

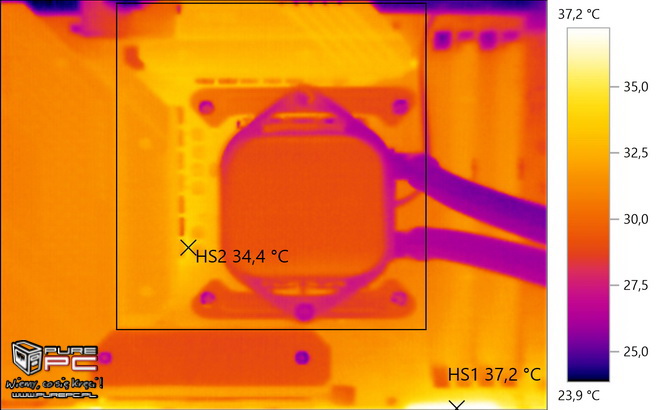

MSI MAG B660 Mortar WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Spoczynek 10 minut

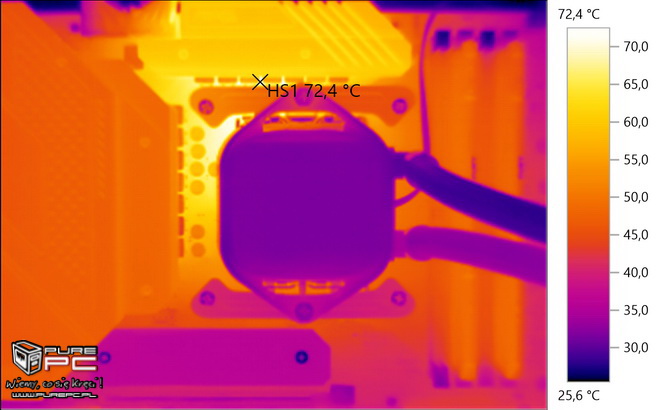

MSI MAG B660 Mortar WiFi - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Obciążenie OCCT 5 minut

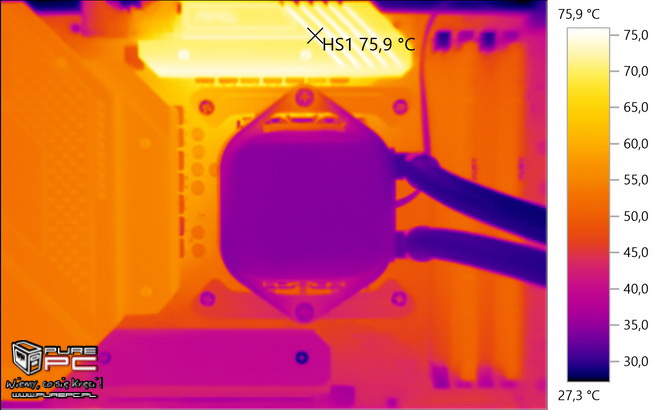

MSI MAG B660 Mortar WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Obciążenie OCCT 10 minut

MSI MAG B660 Mortar WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Obciążenie OCCT 15 minut

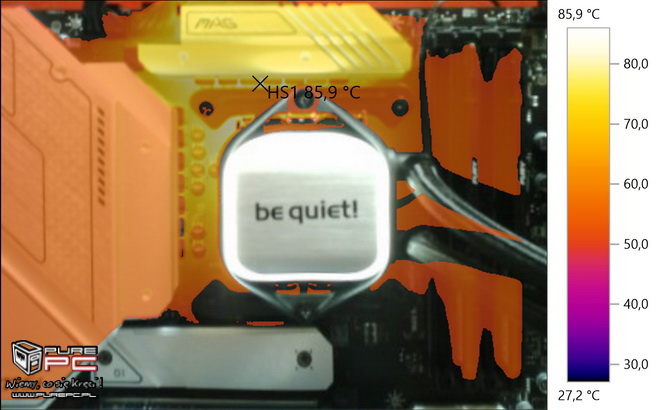

MSI MAG B660 Mortar WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Testo TwinPix - zdjęcie termograficzne - Tego oko nie widzi (50^o C)

MSI MAG B660 Mortar WiFi  - Temperatura sekcji zasilania na Intel Core i9-12900K
Ustawienia domyślne - Temperatura radiatora po 15 minutach obciążenia
