Test ASUS Prime B760-Plus - Temperatury
![Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5 [nc1]](/image/artykul/2024/06/27_test_plyty_glownej_asus_prime_b760_plus_tania_plyta_glowna_dla_procesorow_intel_z_pci_express_5_0_i_obsluga_pamieci_ddr5_24_b.png)
Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem promieniowania podczerwonego o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy K czy pirometra) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery termowizyjnej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie.
Pomiary odbywały się w 10 oraz 20 minucie (po dwa pomiary). Programami pracującymi w tle były CPU-Z i HWiNFO. Wygrzewania płyty głównej dokonaliśmy programem Cinebench R24 MT. Test obejmuje ustawienia domyślne Intel Core i5-14600K na chłodzeniu wodnym, trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako H1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (rozmazanie) w związku z niską różnicą temperatury badanej, a temperatury otoczenia - ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed pomiarami. Testy wykonuje: Rafał Romański.
![Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5 [nc1]](/image/artykul/2024/06/27_test_plyty_glownej_asus_prime_b760_plus_tania_plyta_glowna_dla_procesorow_intel_z_pci_express_5_0_i_obsluga_pamieci_ddr5_nc16_b.png)

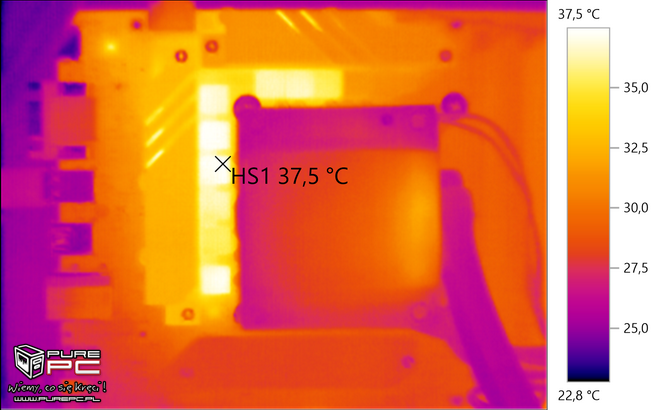

ASUS Prime B760-Plus - Temperatura sekcji zasilania na Intel Core i5-14600K
Ustawienia domyślne - Spoczynek 10 minut
![Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5 [nc1]](/image/artykul/2024/06/27_test_plyty_glownej_asus_prime_b760_plus_tania_plyta_glowna_dla_procesorow_intel_z_pci_express_5_0_i_obsluga_pamieci_ddr5_nc17_b.png)

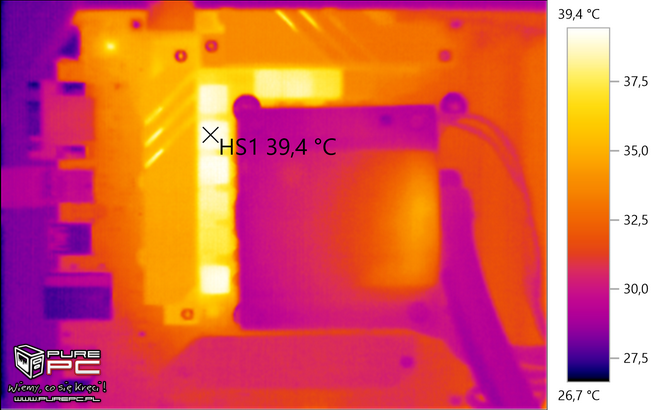

ASUS Prime B760-Plus - Temperatura sekcji zasilania na Intel Core i5-14600K
Ustawienia domyślne - Spoczynek 20 minut
![Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5 [nc1]](/image/artykul/2024/06/27_test_plyty_glownej_asus_prime_b760_plus_tania_plyta_glowna_dla_procesorow_intel_z_pci_express_5_0_i_obsluga_pamieci_ddr5_nc18_b.png)
ASUS Prime B760-Plus - Temperatura sekcji zasilania na Intel Core i5-14600K
Ustawienia domyślne - Obciążenie Cinebench 10 minut
![Test płyty głównej ASUS Prime B760-Plus - Tania płyta główna dla procesorów Intel z PCI-Express 5.0 i obsługą pamięci DDR5 [nc1]](/image/artykul/2024/06/27_test_plyty_glownej_asus_prime_b760_plus_tania_plyta_glowna_dla_procesorow_intel_z_pci_express_5_0_i_obsluga_pamieci_ddr5_nc19_b.png)

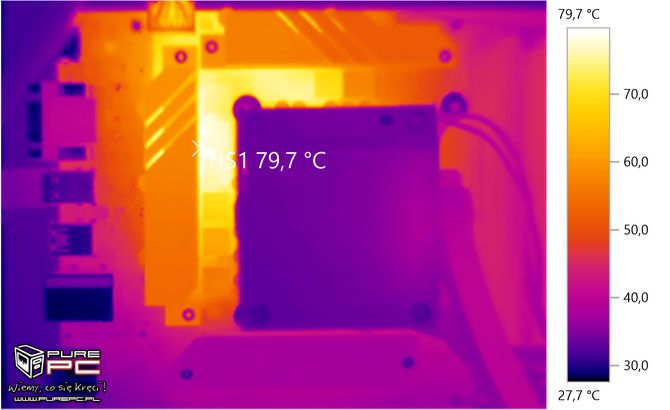

ASUS Prime B760-Plus - Temperatura sekcji zasilania na Intel Core i5-14600K
Ustawienia domyślne - Obciążenie Cinebench 20 minut
