Test płyt X48 - Asus, DFI, Foxconn i MSI

Asus Rampage Extreme

Nowość Asusa zasila liczne grono płyt spod znaku Republic Of Gamers (R.O.G.).

Pudełko nie jest przesadnie duże, jednak w środku znajdziemy bardzo wiele dodatków. Już na zewnątrz, dzięki licznym sygnaturom informującym o praktycznie wszystkim co zawiera, bez zaglądania do wnętrza mamy świadomość tego, co kupujemy.

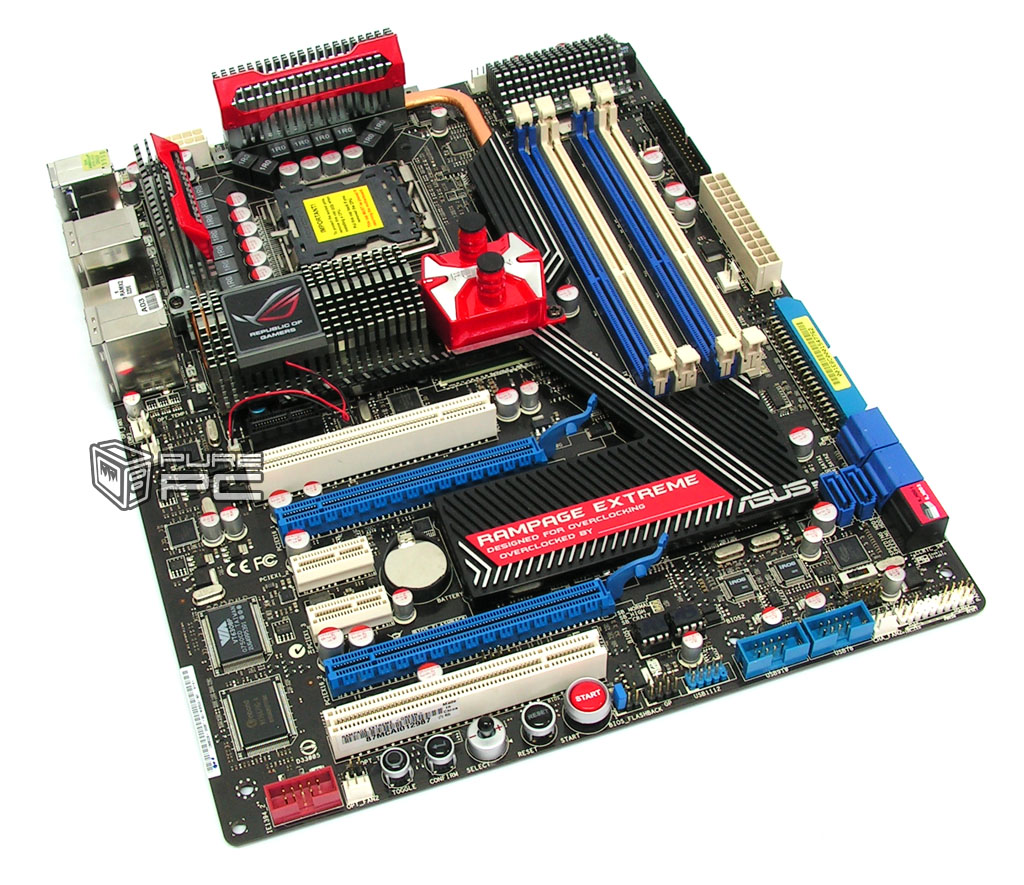

Pierwszy rzut oka na płytę i już wiemy, że jest ona nietuzinkowa i wyjątkowa. Prawie jednolity radiator pokrywający wszystkie newralgiczne miejsca płyty, wykonany z anodowanego aluminium. Pod nim skrywane są dwie heat-pipe rozprowadzające ciepło po całej powierzchni.

Tym razem producent zrezygnował z umieszczania trzeciego slotu PCI-e 16x. Mało który użytkownik obsadza dwie karty graficzne, a co dopiero mówić o trzech... Ewentualnie pozostaje opcja zakupu dwóch HD 4870 X2. W przypadku zamontowania dwóch kart z jednoslotowymi układami chłodzącymi, nie tracimy złącza PCI oraz PCI-e 1x. Czarne złącze dedykowane jest dla dołączonej karty dźwiękowej.

Na brzegu płyty umieszczono sześć złącz SATA 2.0, z czego dwa są dedykowane dla dysków twardych – nie zapominajmy o tym, że już nie tylko HDD możemy podłączyć do tych slotów, ale również nagrywarki DVD.

Niech was nie zwiedzie przedłużony radiator odchodzący od mostka południowego. Pod nim nie znajdziemy żadnego dodatkowego układu – ot, służy jedynie zwiększeniu powierzchni oddawania ciepła.

Pośrodku dolnej krawędzi znajdują się dwie kości BIOSu, mamy więc możliwość operowania dowolnie parametrami płyty, bez obaw o jej działanie, gdy jeden ulegnie uszkodzeniu.

W ich pobliżu znajduje się najbardziej przydatna do overclockingu rzecz , jaką mieliśmy przyjemność spotkać w płytach od bardzo długiego czasu. Mowa tutaj o widocznych na zdjęciach dwóch przyciskach i joysticku. Przy ich pomocy podczas pracy komputera mamy możliwość:

• kontrolowania temperatur poszczególnych elementów
• zmiany w „locie” napięć dla poszczególnych elementów
• zmiany w „locie” magistrali systemowej!

Szczególnie druga i trzecia pozycja okazują się najbardziej przydatne i bardzo sobie chwaliliśmy ich funkcjonalność. Gdy mamy ochotę przetestować jakieś ustawienia, teraz nie musimy wchodzić do BIOSu, aby je wybrać! Wszystkie operacje są wyświetlane na dołączonym ekraniku. Musimy tutaj również nadmienić o tym, że wprowadzone nowe ustawienia zostają zapisane w BIOSie i przy ponownym uruchomieniu komputera odpali się on na nich. Nie zawsze muszą one być stabilne, dlatego niekoniecznie jest to plus w tym przypadku.

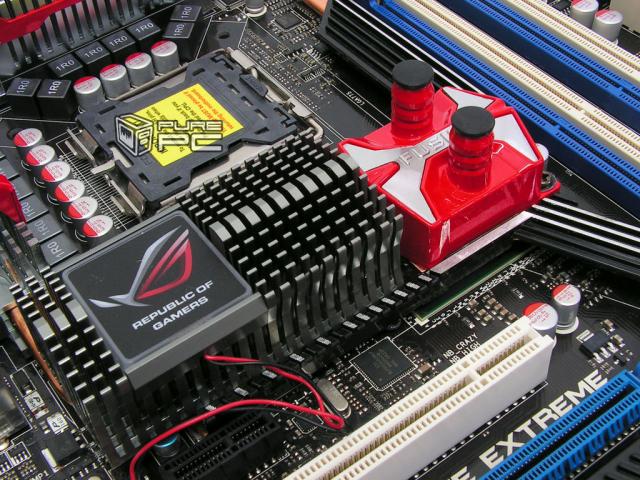

Jak już wspominaliśmy, radiator posiada dość masywną budowę. Nad samym chipsetem do radiatora jest przykręcony malutki bloczek wodny - Fuzion. Posada on miedziany spód, w środku natomiast nie jest on pusty. Na powierzchni widać wykonane miniaturowe piny w celu poprawy efektywności chłodzenia. Bloczek możemy oczywiście odkręcić i użyć alternatywnego radiatora z zestawu.

Przy lewej krawędzi znajdują się gniazda ATX 24PIN, Floppy oraz ATA. Duży plus eliminujący nieład w obudowie. Ponad bankami pamięci widzimy dwie rzeczy. Sporych rozmiarów kondensatory oraz radiator mosfetów zasilania pamięci. Takich kondensatorów płyta posiada aż trzy. Po jednym dla pamięci, procesora oraz mostka północnego.

Wokół procesora znajduje się 16-fazowa sekcja zasilania oraz spore radiatory ją chłodzące. Jeden z nich możemy zastąpić większym, który jest dołączony do płyty.

Na tylnym panelu pozostawiono obecnie najbardziej przydatne rzeczy: PS/2, 6x USB 2.0, 2x LAN, e-SATA, Firewire oraz przycisk repetujący ustawienia BIOSu.

Dołączony układ dźwiękowy to nie byle co. Creative X-Fi to górna półka w porównaniu do typowych kart muzycznych seryjnie integrowanych w innych płytach.

Seria płyt R.O.G. przyzwyczaiła już nas do bardzo bogatego wyposażenia. Nie mogło być inaczej i tym razem. Zaślepka tylnych portów, czujniki temperatury, dodatkowy wentylator dedykowany na sekcję zasilania, redukcje i cybanty przydatne do bloku wodnego oraz gumowe nóżki pod płytę główną - gdy nie używamy płyty w obudowie, lecz na blacie/biurku (!).

Tutaj niezbędne minimum, 6 kabli SATA, ATA, Floppy, przejściówka zasilania i śledź z USB/Firewire.

Wspominany wcześniej ekranik ewoluował z okolic portów I/O z tyłu obudowy na bardziej użyteczną wersję. Teraz wyposażony w przewód, możemy umieścić go w widocznym dla nas miejscu. Oprócz omawianych funkcji wyświetla on jeszcze proces POSTu płyty.

Dodatkowo, oprócz standardowo montowanych radiatorów na płycie, mamy do wyboru dwa inne. Użytkownik może sam zdecydować o tym, czego potrzebuje.

Specyfikacja

BIOS

• FSB: 200 - 800 MHz
• Vcore: 0.85 – 2.5 V
• Vdram: 1.511 – 2.809 V
• NB Voltage: 1.25V – 2,21 V
• CPU VTT: 1.2V – 2.00V

BIOS jest bardzo bogato wyposażony i stworzony do wyciskania siódmych potów z naszych komponentów. W jednej zakładce TweakIT mamy możliwość ustalenia częstotliwości, timingów, napięć... i jest tego bardzo wiele. W chłodne wieczory jest czym się „pobawić“. Możemy zdefiniować i zapisać dwa własne profile z ustawieniami BIOSu.

Oprogramowanie

Na płycie DVD, prócz sterowników i sterty mało przydatnego oprogramowania, dostajemy rozbudowany program do pomiaru napięć i temperatur płyty. Ciekawym dodatkiem jest również 3DMark 2006 z kluczem aktywacyjnym! Od tej pory możemy używać go w pełni.
