Test płyt głównych LGA 1155 z Intel Z77 pod Ivy Bridge

ASUS Maximus V Gene

ASRocka mamy już za sobą, czas więc na kolejnego producenta, czyli firmę ASUS. Zaczniemy od modelu Maximus V Gene, który stanowi ciekawą propozycję dla wymagających graczy, chcących zamknąć sprzęt w małej skrzynce. Jest to jedyna testowana płyta w rozmiarze mATX, więc ciężko wskazać jej konkretnych rywali, można ją jednak porównywać do pełnowymiarowych odpowiedników, takich jak MSI Z77A-GD65, ASRock Z77 Extreme6, Biostar TZ77XE4 czy ECS Z77H2-A2X.

Specyfikacja techniczna:

• Nazwa: ASUS Maximus V Gene
• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: SupremeFX III
• Obsługa CrossFire: Tak (x8 + x8)
• Obsługa SLI: Tak (x8 + x8)
• RAID: Tak (RAID 0,1, 5 i 10)
• IEEE 1394: Brak
• PCI-Express x16/x8: 2
• PCI-Express x4: 1
• PCI-Express x1: Brak
• Sloty PCI: Brak
• Serial ATA: 2x SATA II + 4x SATA III
• Kanały ATA: Brak
• Liczba portów USB 2.0: 8 (4 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 6 (2 na płycie i 4 na tylnym panelu)

Wyposażenie

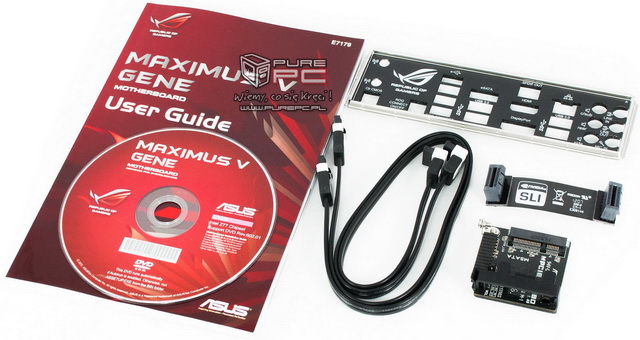

W przypadku pudełka, Asus pozostał przy stylistyce znanej nam z poprzednich płyt Maximus pod LGA 1155, wygląd oceniamy więc pozytywnie. W środku ku naszemu zdziwieniu nie znajdziemy cudów - tylko instrukcję, płytę DVD, kable SATA, zaślepkę i mostek SLI. Sytuację ratuje nieco karta mPCIe Combo, łączącą funkcje mPCIe i mSATA, którą montujemy na tylnym panelu. Widocznie na prawdziwe cuda można liczyć dopiero w przypadku pełnowymiarowej wersji...

Czerwone pudło i raczej skromna zawartość

Oględziny laminatu

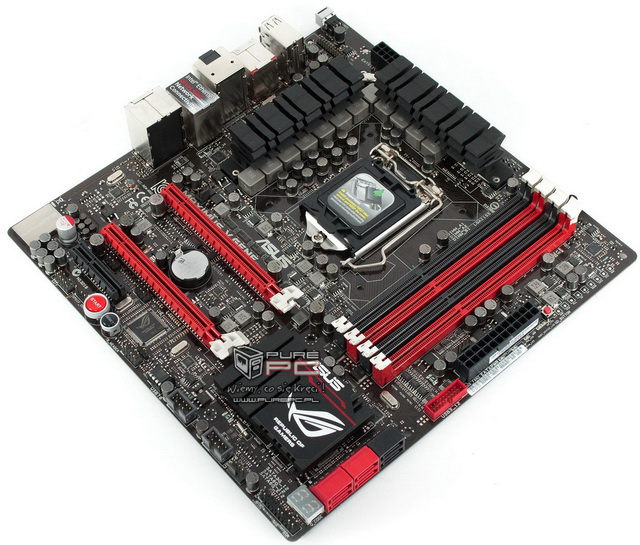

Pudełko jest takie samo jak u poprzednika, zaś wyposażenie mało zaskakujące, jednak płyta zanotowała pewną zmianę - wygląd radiatorów. Kolorystyka pozostała identyczna, ale same radiatory są bardziej rozbudowane i solidniejsze. Do dyspozycji otrzymujemy też dwa sloty PCI-E pracujące w trybie x8 + x8 i obsługujące rzecz jasna technologie SLI oraz CrossFire.

Banki RAM można pozostawić bez większego komentarza. Przy miejscu na wtyczkę 24-pin znajdziemy natomiast przycisk Go Button, zaś zaraz obok złącze USB 3.0 do obudowy czy przedniego panelu.

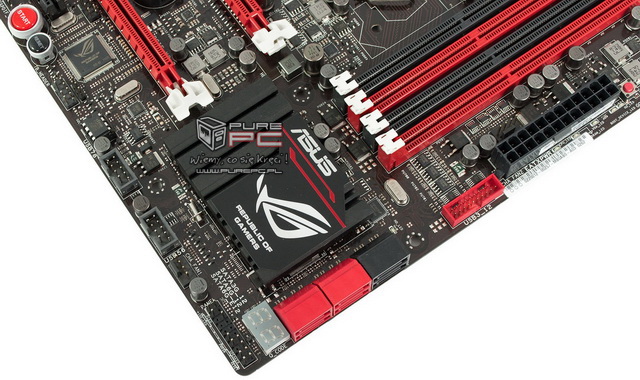

W dolnych częściach laminatu zamontowano mostek PCH - radiator z logiem Republic of Gamers może nie wygląda tak dobrze jak radiatory na mosfetach, ale powinien spełnić swoje zadanie. Znajdziemy tutaj także przyciski Power, Reset oraz wyświetlacz diagnostyczny LED.

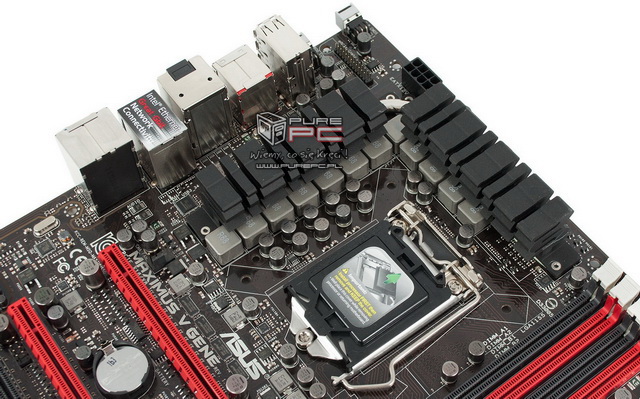

Jeśli zaś chodzi o sekcję zasilania, to jak wspomnieliśmy na początku opisu jest dobrze, zwłaszcza z jej chłodzeniem. Samo zasilanie pracuje w trybie 8+4, co w połączeniu z solidnymi radiatorami rokuje dobrze przed testami temperatur. Warto też nadmienić, że płyta wykorzystuje technologię Extreme Engine Digi+ II, która została ulepszona i uzupełniona o kondensatory 10K Black Metallic rodem z Japonii.

Na tylnym panelu znajdziemy cztery porty USB 2.0 (jedno dla ROG Connect), cztery USB 3.0, złącze e-SATA, a także LAN i wyjście SPDIF. Dla graczy korzystających z możliwości zintegrowanej w Ivy Bridge grafiki przewidziano złącza DisplayPort i HDMI. Znajdziemy tutaj też dwa przyciski - Clear CMOS oraz ROG Connect.

BIOS/UEFI
