Test płyt głównych LGA 1155 z Intel Z77 pod Ivy Bridge

ASRock Z77 Extreme6

Kolejny ASRock reprezentuje troszkę wyższą półkę cenową i widać to już na pierwszy rzut oka. Rywalami wersji Extreme6 są płyty będące odpowiednikami z ofert konkurencji, czyli MSI Z77A-GD65, Biostar TZ77XE4 oraz ECS Z77H2-A2X. Z tego poziomu można również spoglądać w stronę ASUS Maximus V Gene, który kosztuje nieco więcej i Gigabyte Z77X-UD3H, będące dla odmiany trochę tańszą propozycją. Zanim przyjrzymy się szczegółom, zerknijmy do specyfikacji.

Specyfikacja techniczna:

• Nazwa: ASRock Z77 Extreme6
• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire: Tak (x8 + x8 lub x8 + x4 +x4)
• Obsługa SLI: Tak (x8 + x8 lub x8 + x4 +x4)
• RAID: Tak (RAID 0,1, 5 i 10)
• IEEE 1394: Brak
• PCI-Express x16/x8: 2
• PCI-Express x4: 1
• PCI-Express x1: 1
• Sloty PCI: 2
• Serial ATA: 4x SATA II + 4x SATA III
• Kanały ATA: Brak
• Liczba portów USB 2.0: 10 (8 na płycie i 2 na tylnym panelu)
• Liczba portów USB 3.0: 6 (2 na płycie i 4 na tylnym panelu)

Wyposażenie

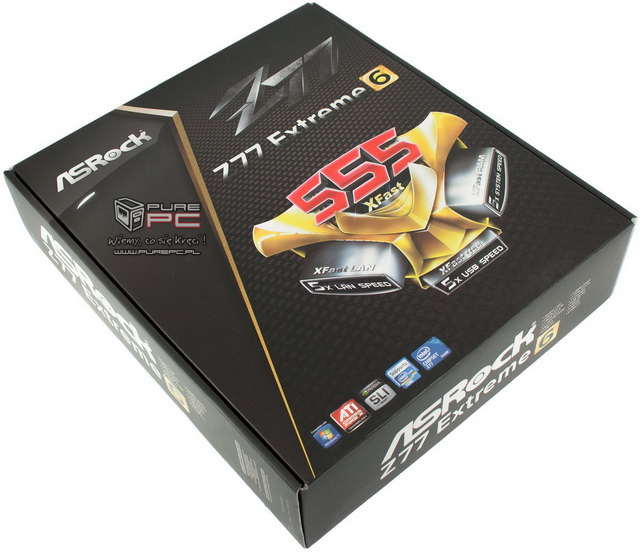

Opakowanie jest większe niż w przypadku wersji Extreme4, ale w końcu obcujemy z segmentem nieco wyższym i dedykowanym bardziej wymagającym użytkownikom. Również i drugi model musimy zganić za logo XFast USB, szkoda, że nie zaufano poprzedniej koncepcji... Wyposażeniu również należą się skromne oklaski, bo oprócz standardowych kabelków SATA i instrukcji znajdziemy tylko panel USB 3.0 na przód obudowy.

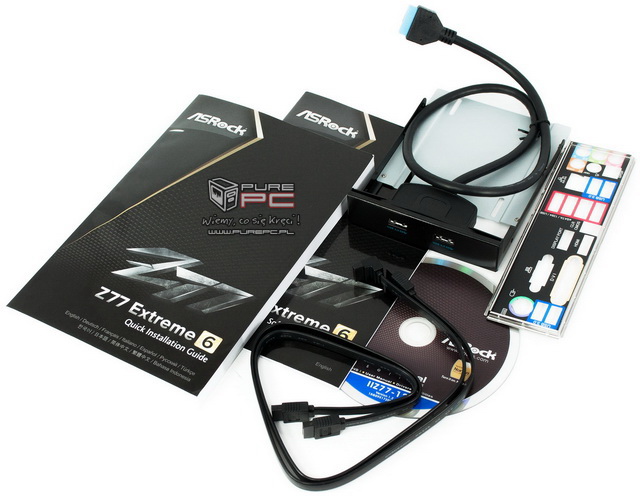

Nowe pudełko od ASRocka i tym razem ciekawsza zawartość

Oględziny laminatu

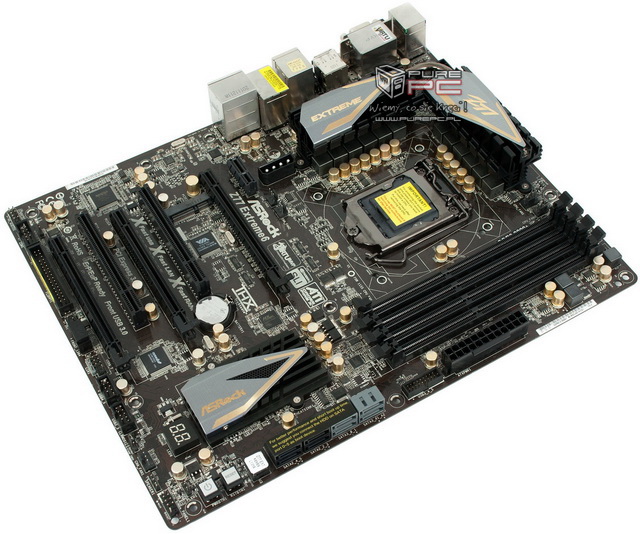

Kolejny model ASRocka prezentuje się również bardzo przyzwoicie, widać wyraźnie, że jest to płyta z wyższej półki. Czarne PCB, pozłacane kondensatory i rozbudowane chłodzenie z pewnością znajdą swoich amatorów. Względem Extreme4 zamiast slotu PCI-E x1 znajdziemy PCI-E x4, dzięki czemu dostajemy zgodność z technologią AMD 3-Way CrossFireX i NVIDIA 3-Way SLI.

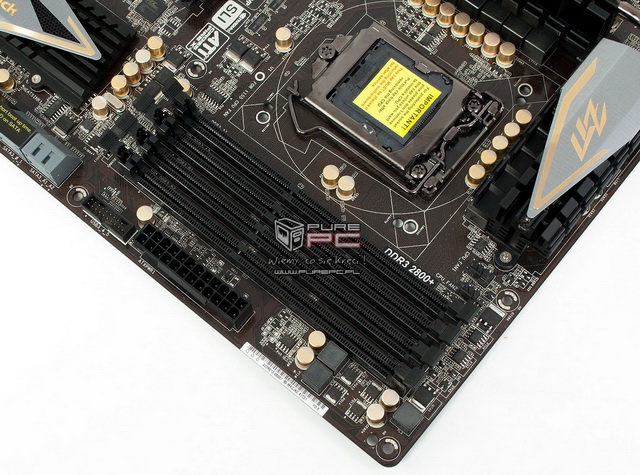

Co ciekawe, między slotami PCI-E i PCI umieszczono złącze mSATA. Prawa krawędź płyty jest natomiast identyczna z tym, co widzieliśmy w przypadku modelu Extreme4.

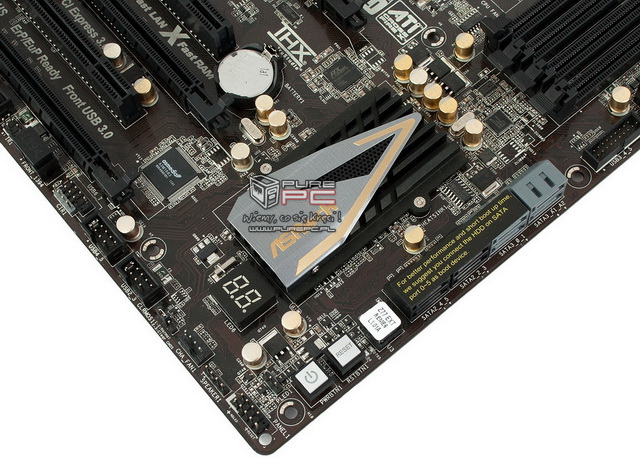

Dolne rejony laminatu prezentują się również bardzo podobnie, choć widać dwie zmiany. Power i Reset oraz wyświetlacz diagnostyczny są zamontowane w innych miejscach na PCB, powiększono także radiator na chipsecie.

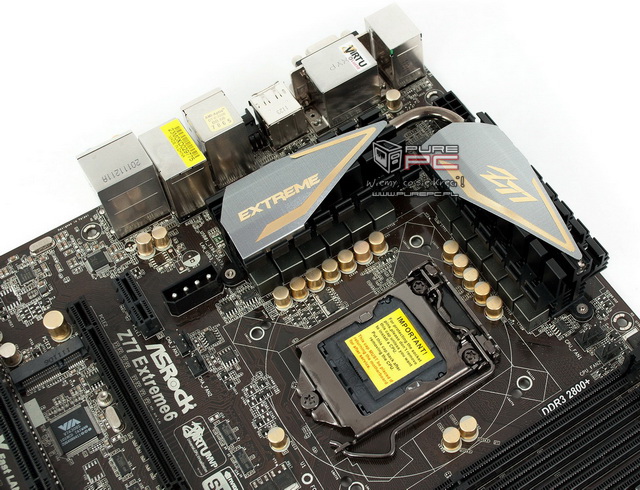

Sekcja zasilania prezentuje się identycznie, jak w przypadku Extreme4 - tutaj również mamy do czynienia zasilaniem 8+4. Główną różnicą jest chłodzenie, które zostało bardziej rozbudowane niż w tańszym modelu, a dwa radiatory są dodatkowo połączone rurką cieplną.

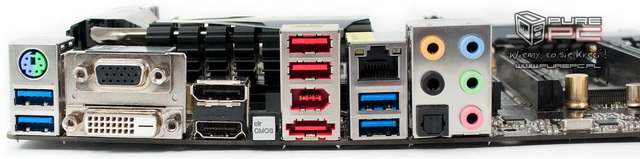

A co słychać na tylnym panelu? Znajdziemy tutaj dwa porty USB 2.0, cztery USB 3.0, złącze e-SATA, LAN, PS/2, FireWire oraz wyjście SPDIF. Nie zabrakło złącz także wideo: D-SUB, HDMI, DisplayPort i DVI.

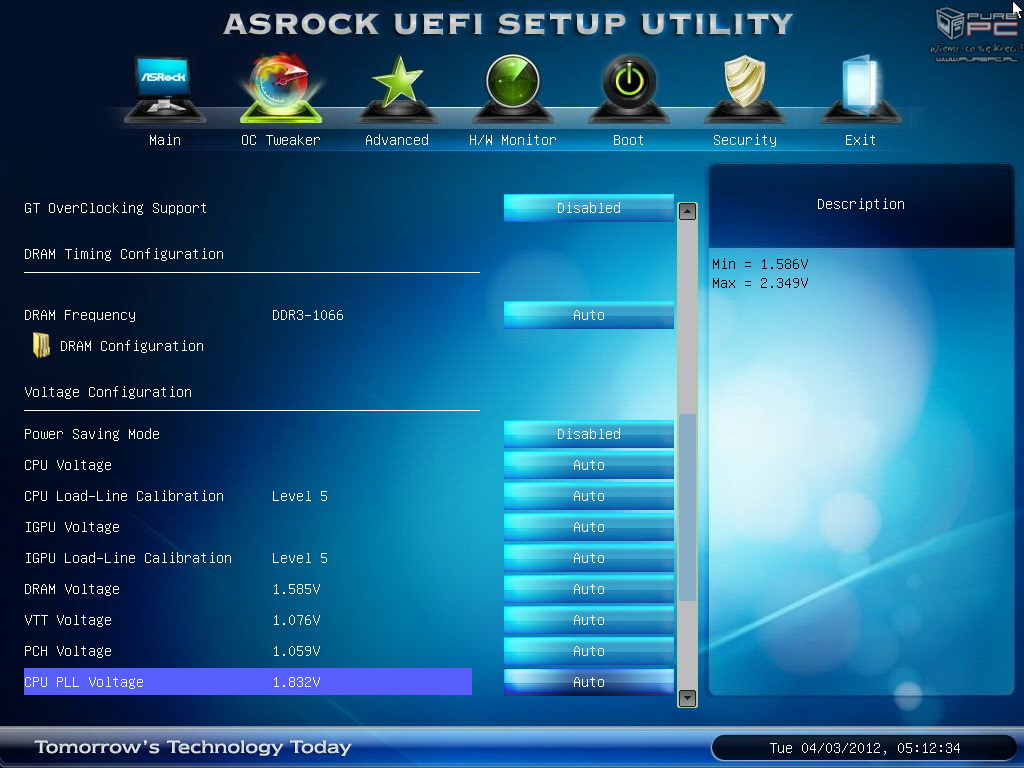

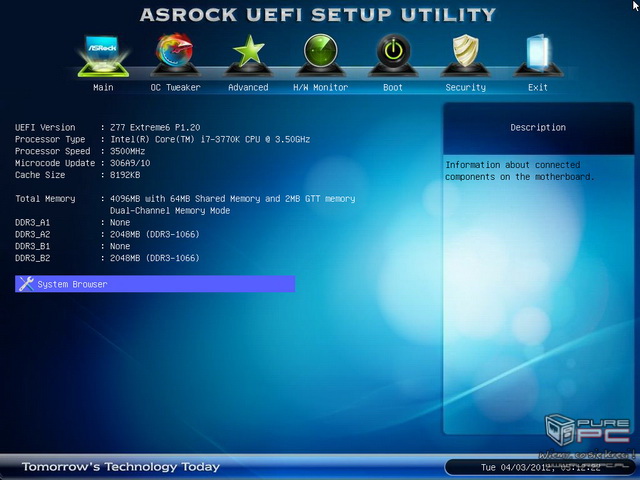

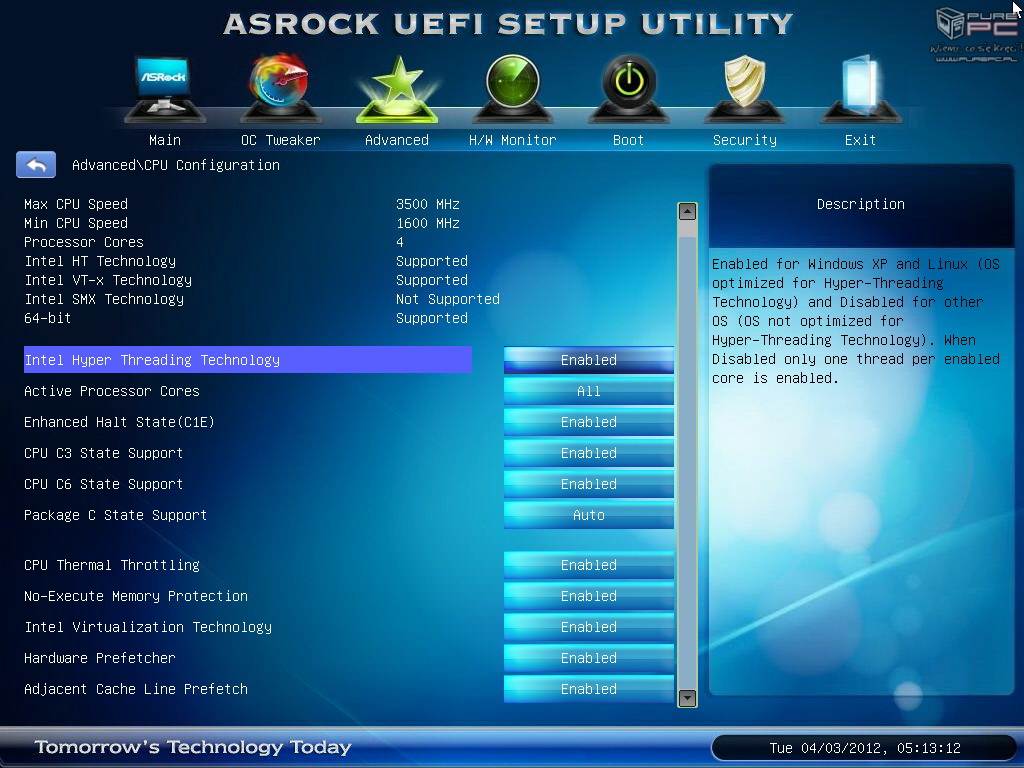

BIOS/UEFI
