Test płyt głównych LGA 1155 z Intel Z77 pod Ivy Bridge

MSI Z77A-G45

Ostatnim producentem występującym w naszym teście jest firma MSI, której pierwszym przedstawicielem będzie Z77A-G45. Płyta jest typowo budżetowa, gdyż występuje w segmencie 300-450 zł. W naszym teście nie trafiła na żadnego poważnego rywala, więc jest z pewnością faworytem do uzyskania nagrody opłacalności. Za wartych uwagi lecz nieobecnych z tego segmentu można uznać ASRock Z77 Pro3 i Pro4, Gigabyte Z77-DS3H lub ASUS P8Z77-V LX.

Specyfikacja techniczna:

• Nazwa: MSI Z77A-G45
• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC892
• Obsługa CrossFire: Tak (x8 + x8 lub x8 + x4 +x4)
• Obsługa SLI: Tak (x8 + x8 lub x8 + x4 +x4)
• RAID: Tak (RAID 0,1, 5 i 10)
• IEEE 1394: Brak
• PCI-Express x16/x8: 2
• PCI-Express x4: 1
• PCI-Express x1: 4
• Sloty PCI: Brak
• Serial ATA: 4x SATA II + 2x SATA III
• Kanały ATA: Brak
• Liczba portów USB 2.0:10 (6 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 8 (2 na płycie i 2 na tylnym panelu)

Wyposażenie

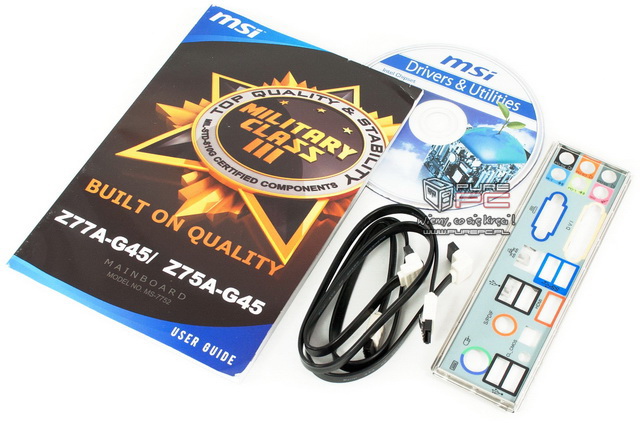

Z pudełka łypie na nas wielkie logo Military Class III, ale oprócz tego widzimy jeszcze tylko loga OC Genie i Click BIOS II, więc mogło być gorzej pod tym względem. Jeśli chodzi o wyposażenie, to trzeba je uznać za standardowe: instrukcja, płyta ze sterownikami, kable SATA i zaślepka.

Bez fajerwerków, jeśli chodzi o pudełko i jego zawartość

Oględziny laminatu

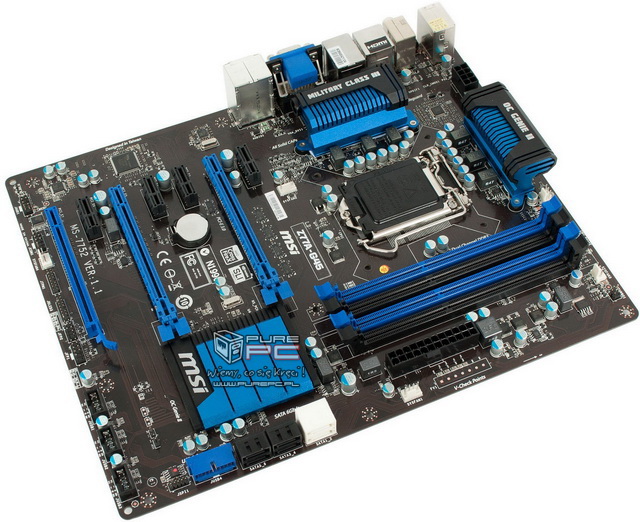

W kwestii PCB można być zadowolonym z efektów pracy MSI. W nowej serii z chipsetem Z77 firma postanowiła odświeżyć nieco wygląd swoich produktów i zmieniła kształty radiatorów, pozostawiając jednak niebieski kolor jako główny motyw. Musimy przyznać, że zmiany wyszły na dobre, a Z77A-G45 wygląda naprawdę sympatycznie. Cieszą również trzy sloty PCI-E, pracujące w trybie x8 + x8 lub x8 + x4 + x4 i obsługujące SLI oraz CrossFire.

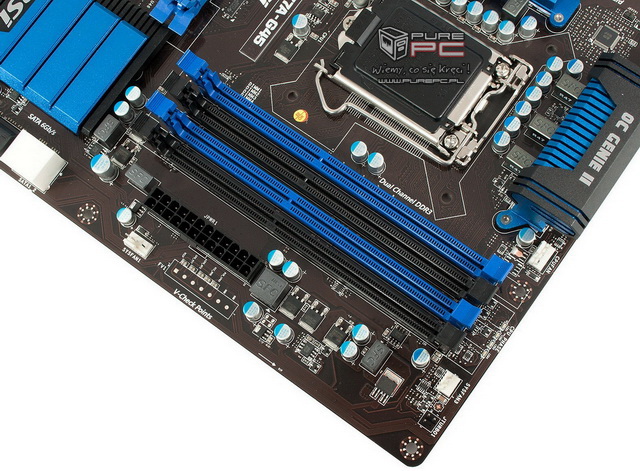

Prawa krawędź jest jak widać nieciekawa, a znajdziemy tu przede wszystkim dwa złącza 3-pin dla wentylatorów. Widać też miejsce dla punktów pomiaru napięć, ale jest ono przeznaczone dla droższych wersji i tutaj ich nie uświadczymy.

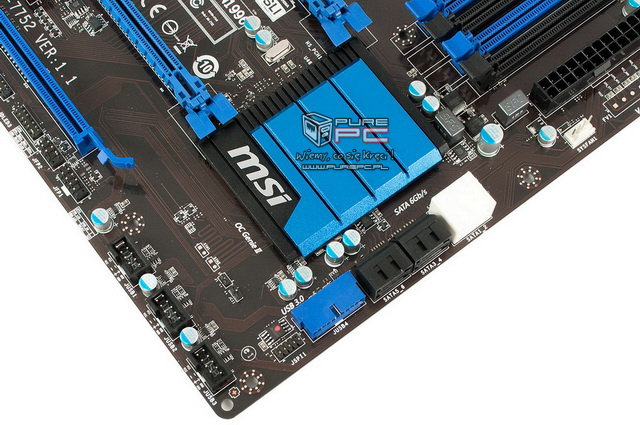

Dolne rejony płyty zajmują złącza do przedniego panelu obudowy oraz porty SATA II i III w liczbie odpowiednio dwóch i czterech sztuk. Pasywne chłodzenie chipsetu wydaje się być w porządku.

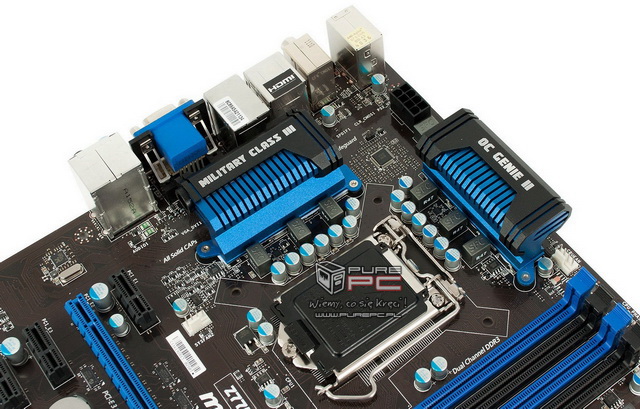

W kwestii chłodzenia sekcji zasilania jest bardzo dobrze, zmodyfikowane radiatory powinny skutecznie chłodzić mosfety. A będą miały co robić, bo płyta ma do dyspozycji tylko sześć faz. Teoretycznie powinny jednak wystarczyć do zasilenia najmocniejszego Core i7 3770K po OC. MSI w swoich materiałach reklamowych mocno podkreśla wysoką jakość wykonania elementów zasilających. Jak nam podpowiedziało pudełko, wersja G45 należy do serii Military Class III, która ma być gwarantem długiej żywotności, niezrównanej jakości i ekstremalnej wydajności. Seria zawiera takie technologie jak SFC (Super Ferrite Choke) i Solid CAP, które pomyślnie przeszły certyfikację MIL-STD-810G, co potwierdza wysoką jakość wykonania tych produktów.

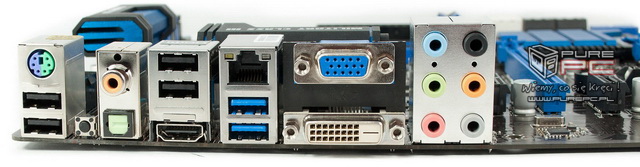

Z tyłu zobaczymy cztery porty USB 2.0 i tylko dwa porty USB 3.0, czyli mamy już pierwszy minus... Umieszczono w tym miejscu również przycisk Clear CMOS, pojedyncze PS/2, SPDIF oraz złącze sieciowe. Nie zabrakło D-SUB, DVI i HDMI.

BIOS/UEFI
