Test płyt głównych LGA 1155 z Intel Z77 pod Ivy Bridge

Intel DZ77GA-70K

Mieliśmy okazję przetestować także płytę Intela, która była w zestawie dostarczonym do redakcji na premierę procesora Core i7 3770K. Model DZ77GA-70K jako konkurencję mierzy w płyty ASRock Fatal1ty Z77 Professional (którego tutaj nie uwzględniliśmy), Asus P8Z77-V PRO oraz Gigabyte Z77X-UD5H.

Specyfikacja techniczna:

• Nazwa: Intel DZ77GA-70K
• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 2x 10/100/1000 Mb/s
• Kodek dźwiękowy: Intel HD Audio
• Obsługa CrossFire: Tak (x8 + x8)
• Obsługa SLI: Tak (x8 + x8)
• RAID: Tak (RAID 0,1, 5 i 10)
• IEEE 1394: 2
• PCI-Express x16/x8: 2
• PCI-Express x4: 1
• PCI-Express x1: 2
• Sloty PCI: 2
• Serial ATA: 4x SATA II + 4x SATA III
• Kanały ATA: Brak
• Liczba portów USB 2.0:10 (6 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 8 (4 na płycie i 4 na tylnym panelu)

Wyposażenie

Opakowanie zostało wykonane w dobrym guście, skąd spogląda słynna już czaszka Skulltrail, którą widzieliśmy już kilkakrotnie przy okazji testów innych topowych płyt Intela, także i w tym ostatnim na temat X79. Wyposażenie należy do bardzo interesujących, bowiem dodatkowo znajdziemy panel USB 3.0, kartę Wi-Fi oraz moduł Bluetooth.

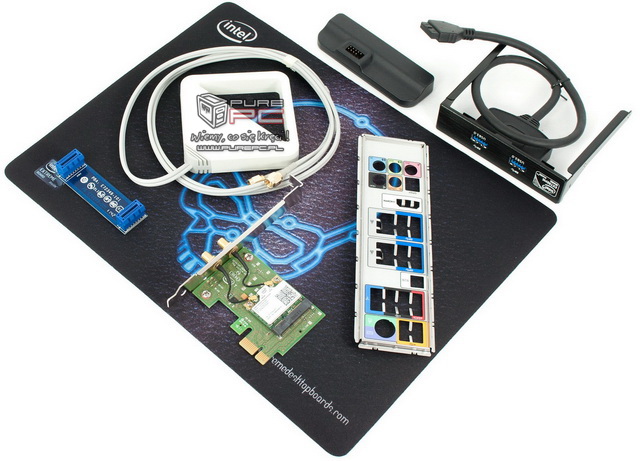

Nietypowo wyglądające pudełko i ciekawe wyposażenie sampla testowego

Oględziny laminatu

Płyty Intela mają ładne, dopracowane radiatory i tak jest w przypadku modelu opartego o chipset Z77, który wywiera dobre wrażenie w kwestii estetyki. Znajdziemy co prawda znacznie ładniejsze modele na rynku, lecz DZ77GA-70K ma swój urok. Do dyspozycji dostajemy dwa sloty PCI-E działające w trybie x16 + x8 oraz dodatkowy x4, więc otrzymujemy rzecz jasna obsługę SLI i CrossFire.

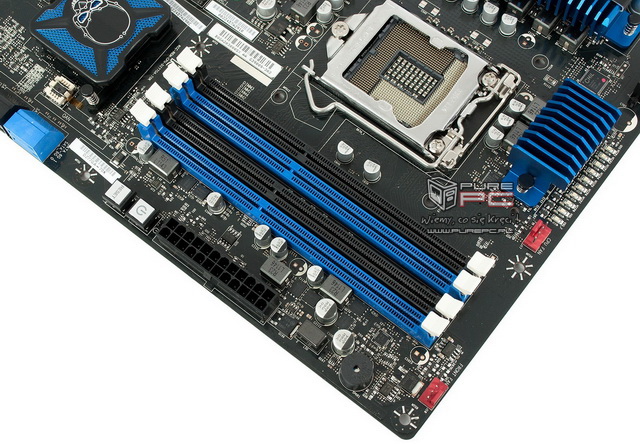

Przy prawej krawędzi płyty, tuż pod zasilaniem 24-pin, umieszczono przyciski Power i Reset.

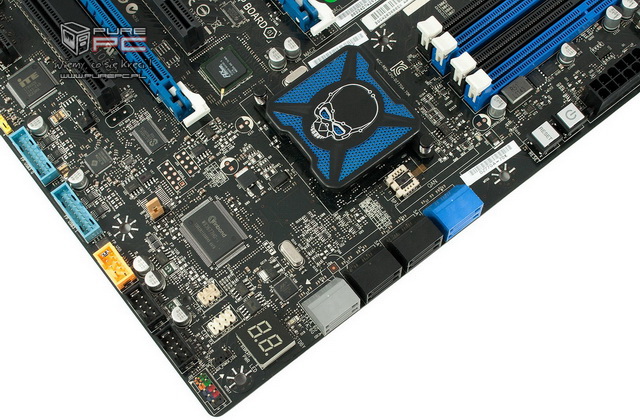

Dolne rejony płyty zajmują złącza do przedniego panelu obudowy oraz porty SATA II i III w liczbie 2x cztery sztuki, przy krawędzi zamontowano również wyświetlacz diagnostyczny LED. Ładnie wykonane chłodzenie chipsetu z charakterystyczną czaszką jest trochę minimalistyczne, ale powinno podołać zadaniu.

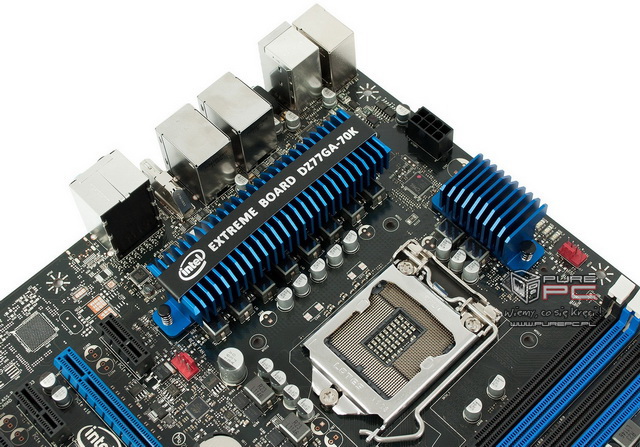

Sekcja zasilania jak na topowy model przystało jest bardzo silna, dostajemy bowiem 10 faz, z czego dwie są zamontowane osobno nad gniazdem procesora. Radiatory zostały dość dobrze zbudowane i nie powinny mieć problemów z odprowadzaniem ciepła.

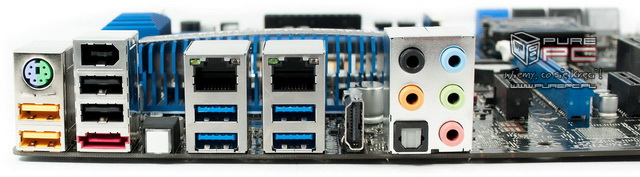

Z tyłu znajdziemy cztery porty USB 2.0 i kolejne cztery w wersji USB 3.0. Umieszczono w tym miejscu również przycisk awaryjnego dostępu do ustawień BIOS, FireWire, eSATA, SPDIF, jedno PS/2 oraz dwa wejścia sieciowe. Nie zapomniano oczywiście o karcie graficznej zintegrowanej w procesorze Ivy Bridge i dołożono HDMI.

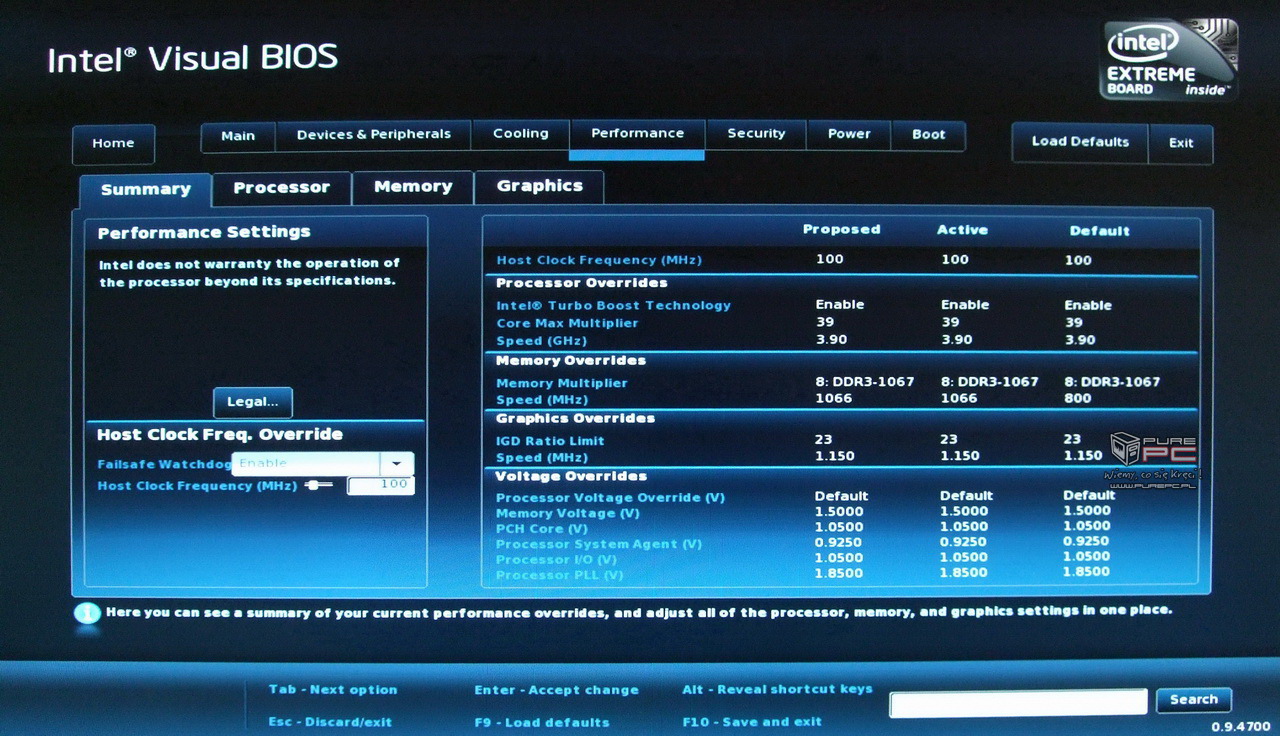

BIOS/UEFI
