Test Płyt Głównych LGA 1155 z chipsetem P67 pod Sandy Bridge

Sapphire Pure Black P67 Hydra

Ostatnim producentem jakiego płytę główną przedstawimy będzie firma Sapphire, która dostarczyła nam model Pure Black P67 Hydra. Jest to jedyna płyta tej firmy pod podstawkę LGA1155, co nie oznacza, że ambicje są małe - cena na poziomie 850 zł sugeruje, że Pure Black P67 Hydra będzie próbował nawiązać walkę z high-endem. W naszym teście konstrukcja Sapphire stawi czoła Asus Sabertooth P67 TUF. Czy Pure Black P67 Hydra uda się wygrać z bardziej renomowanym rywalem?

Specyfikacja techniczna:

• Nazwa: Sapphire Pure Black P67 Hydra
• Cena: ~950 zł (wersja B2)
• Mostek południowy: P67
• Obsługiwane procesory: Intel Core i3/i5/i7
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 16 GB
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC892
• Obsługa CrossFire: Tak (x16 + x8 + x8)
• Obsługa SLI: Nie (Hydra)
• RAID: Tak (RAID 0,1, 5 i 10)
• IEEE 1394: 1
• PCI-Express x16/x8: 3
• PCI-Express x4: 1
• PCI-Express x1: Brak
• Sloty PCI: 2
• Serial ATA: 3x SATA II + 4x SATA III
• Kanały ATA: Brak
• Liczba portów USB: 12 (2 na płycie i 10 na tylnym panelu)

Na pierwszy rzut oka jest bardzo dobrze i widać, że obcujemy z płytą z wyższej półki. Sugeruje to głównie ilość slotów PCI-E w liczbie czterech sztuk. Dokładna analiza specyfikacji ujawnia, że przy wielu kartach działają one w trybie x16 + x8 + x8 + x4. Bez problemu obsługiwane jest CrossFire, ale SLI brak... Jednak nie jest to wada gdyż na płycie zamontowano układ Lucid Hydra, który w pełni wynagradza brak technologii Multi-GPU od nVidii. Co to takiego? Zapraszamy po więcej informacji do opisu na końcu strony.

Okolice slotów RAM zostały zapełnione sekcją zasilania pamięci w liczbie trzech faz. Tuż obok w dość niestandardowej, pionowej pozycji zamontowano baterię. Jednak zdecydowanie największym atutem płyty Sapphire jest obecność układu Lucid Hydra. Pierwsze informacje na temat chipu ukazały się w 2009 roku i spowodowały małe zamieszanie, bowiem z założenia miały za zadanie połączyć ogień z wodą, czyli karty nVidii i AMD/ATI w konfiguracji Multi-GP nawet z rożnych serii np. GTX 260 i GTX 280.Układ szczegółowo analizuje daną scenę 3D i poszczególnym kartom, w zależności od ich wydajności, przydziela określone zadania. Dzięki temu znikają dwa problemy - mikroprzycięcia i opóźnienia spowodowane przez różnicę w wydajności kart. Po wyrenderowaniu przez oba GPU przydzielonych im obiektów chip dokonuje sklejenia wykonanych elementów w całość. Jak to wygląda praktyce? Testy po premierze nie wypadły zbyt dobrze, sterowniki nie były bowiem należycie dopracowane. W wielu grach nie było przyrostu wydajności lub był on niesatysfakcjonujący. W kolejnych testach regularnie stwierdzono duże postępy, nadal jednak wydajność kart pracujących z chipem Hydra odbiega od oczekiwań. Należy w każdym razie mieć nadzieję, że prace nad udoskonalaniem projektu będą trwały dalej, gdyż pomysł jest bardzo obiecujący.

Dolne rejony płyty zajmują złącza do przedniego panelu obudowy i porty SATA II i III w dość niestandardowej liczbie siedmiu sztuk. Zainstalowano również wyświetlacz diagnostyczny LED, który co ciekawe, po uruchomieniu systemu wyświetla... temperaturę procesora. Zazwyczaj wyświetlacz albo się wyłącza, albo pokazuje liczby lub litery wskazujące, że nie odnotowano problemów ze sprzętem więc za to należy się kciuk do góry. Taki mały szczegół, a cieszy...

A co z sekcją zasilania? Minimum dla tej kategorii cenowej zostało spełnione: 8 faz, z czego sześć z nich przeznaczonych dla procesora powinno wystarczyć choćby i dla mocno wykręconego Core i7 2600K. Ciekawie też prezentują się dławiki autorstwa Sapphire - falowa konstrukcja ma ponoć zmniejszać ich temperaturę. Mosfety są chronione przez duży, solidny radiator, przypominający konstrukcją rozwiązania pewnej firmy... Wiele wyjaśniają informacje, według których część inżynierów EVGA została zatrudniona przez Sapphire, stąd prawdopodobnie wynika podobieństwo radiatorów.

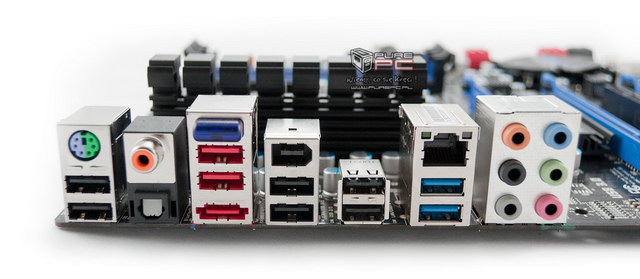

Z tyłu znajdziemy wszystko, co trzeba: dziesięć portów USB 2.0/3.0, jedno PS/2, eSATA, SPDIF oraz FireWire.

BIOS/UEFI

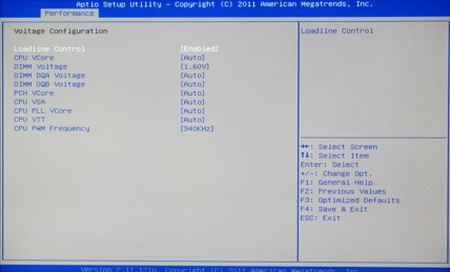

Tak jak Intel czy Gigabyte, również i Sapphire pozostał przy tradycyjnym BIOS, choć nie do końca, bowiem BIOS jest tutaj "UEFI-podobny". Układ i kolorystyka jest tradycyjna, nie ma również możliwości użycia myszki, lecz czcionka przypomina odpowiedniczki z UEFI innych producentów. BIOS posiada wszystkie potrzebne opcje, nie brakuje regulacji żadnych napięć. Przyczepić można się natomiast do układu, zaś największą obiekcję mamy do ustawiania napięcia CPU. Nie wiemy, czy to wina BIOS czy płyty, ale przykładowo ustawienie 1,4V dawało realne napięcie rzędu... 1,3V. Błąd objawiał się na wszystkich dwóch dostępnych wersjach BIOS, warto więc o nim pamiętać, żeby zaoszczędzić czasu przy rozwiązywaniu zagadki pt. "Dlaczego mój Core i5 2500K ustawiony na 4,2GHz 1,3V nie jest stabilny”.
