Test płyt głównych LGA 1155 Intel Z77 mini-ITX

ASRock Z77E-ITX - Budowa i wyposażenie

Firma ASRock powstała w 2002 roku, początkowo oferując rozwiązania dla najbardziej budżetowych zestawów i wszelkiej maści hybrydy. Konstrukcje posiadające banki DDR2 i DDR3 albo sloty PCI-E i AGP, stały się swego czasu wizytówką tego odważnego producenta. Obecnie tajwański producent znany jest z szerokiej oferty wysokiej klasy płyt głównych dla platformy Intel i AMD, wśród których nie brakuje konstrukcji przeznaczonych dla największych entuzjastów.

Specyfikacja techniczna ASRock Z77E-ITX:

• Mostek południowy: Intel Z77
• Socket: LGA 1155
• Obsługiwane CPU: Intel Core i3 / i5 / i7 / Pentium / Celeron
• Format: mini-ITX
• Ilość slotów pamięci: 2x DDR3
• Maksymalna ilość pamięci: 16 GB
• Maksymalne taktowanie pamięci: 2800 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire / SLI: Nie / Nie
• RAID: Tak (RAID 0, 1, 5, 10)
• PCI Express 3.0 x16: 1
• mini PCIe: 2 (WiFi + SSD)
• mSATA: 1x 3.0 Gb/s
• Serial ATA: 2x SATA 3.0 Gb/s + 2x SATA 6.0 Gb/s
• Liczba portów USB 2.0: 6 (4 na płycie / 2 na tylnym panelu)
• Liczba portów USB 3.0: 6 (2 na płycie / 4 na tylnym panelu)
• Liczba portów PS/2: 1
• Liczba portów eSATA: 1
• Liczba złącz wentylatorów: 2 (1 CPU / 1 systemowy)
• Cena: ~500 złotych

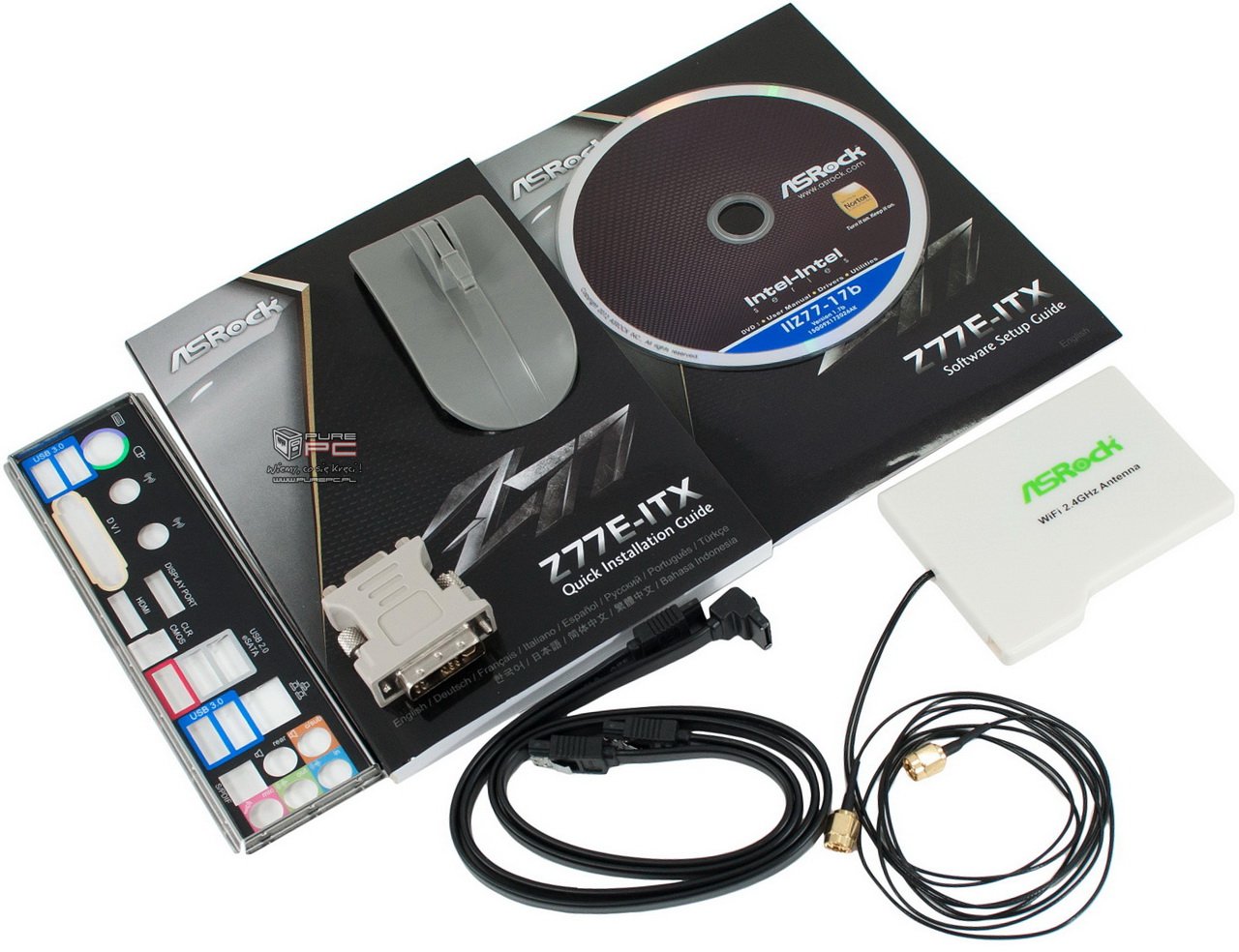

Jak wyposażona jest płyta główna mini-ITX kosztująca ponad 500 złotych, skoro opakowania droższych modeli w rozmiarze ATX zawierają często pokaźną ilość wszelkiej maści akcesoriów? Pudełko utrzymane zostało w ciemnej, szaro-czarnej i typowej dla ASRock kolorystyce. Na górnej pokrywie nadrukowana jest nazwa modelu, ale w tym przypadku większość powierzchni zajmuje logo technologii XFast. W środku znajdziemy bardzo podstawowe wyposażenie: instrukcję w kilku językach, płytę ze sterownikami, maskownicę tylnych portów, dwa kabelki SATA, przejściówkę DVI - D-Sub oraz antenę WiFi wraz z podstawką.

ASRock zastosował w Z77E-ITX szereg autorskich technologii m.in.: Instant Boot skracające czas ładowania systemu, Instant Flash aktualizujące UEFI bez uruchamiania Windowsa, OMG (Online Management Guard) umożliwiające monitoring przepływu danych z sieci, a także reklamowany na opakowaniu XFast usprawniający pracę LAN, USB oraz pamięci RAM. Z kolei technologia Good Night LED dba o środowisko naturalne, bowiem po aktywacji w UEFI, wyłącza wszystkie diody w obudowie, klawiaturze oraz oczywiście na płycie.

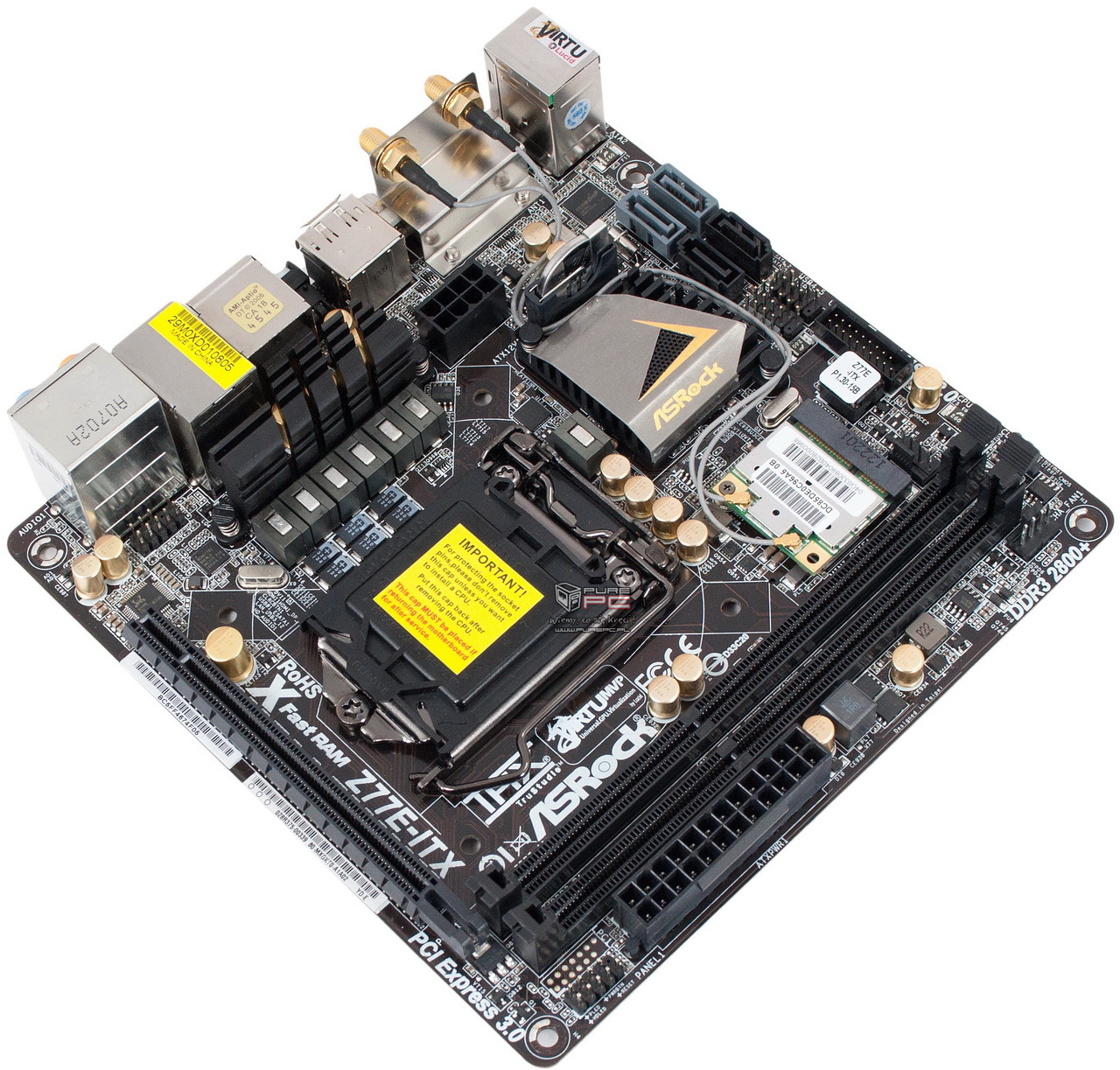

Kolorystyka Z77E-ITX jest zbliżona do ubarwienia pudełka. Mamy więc ciemno-brązowe PCB, czarne sloty i złote polimerowe kondensatory, należące jak informuje producent do klasy Premium (100% japońskie). Cyfrowa sekcja zasilania w układzie 6 + 2 powinna wystarczyć do przyzwoitego overclockingu i zaspokoić potrzeby energetyczne nawet Core i7-3770K. Ogólny układ elementów jest z oczywistych względów inny niż w standardowych płytach ATX.

Dość nietypowo, bowiem na górnej krawędzi, znajdziemy cztery porty SATA - chociaż może się to wydawać ilością niewielką, pamiętajmy że mamy do czynienia z płytą mini-ITX. Upchnięcie na tak małej powierzchni wszystkich niezbędnych elementów wymusza jednak pewne kompromisy. Obok znajdują się dwa złącza USB 2.0, jedno USB 3.0, wtyczka wentylatora CPU oraz mini PCIe, w którym umieszczono moduł WiFi. Kawałek dalej mamy dwa banki pamięci DDR3 i złącze zasilania wentylatora.

Wzdłuż slotów pamięci RAM standardowo umieszczona jest wtyczka zasilania 24-pin, natomiast w prawym dolnym rogu znalazły się złącza panelu obudowy (Power / Reset itp.). Całą dolną krawędź PCB zajmuje slot PCI-Express nad którym umieszczono gniazdo LGA 1155. Jak wspomniałem wcześniej, format mini-ITX powoduje spore komplikacje w rozmieszczeniu elementów na laminacie, chociaż producent poradził sobie tutaj całkiem dobrze. Na spodniej stronie PCB znajduje się drugie złącze mini PCIe. Dzięki niemu można łatwo zamontować np.: specjalnie do tego przeznaczony dysk SSD, który jest dużo mniejszy od standardowych 2.5 calówek.

Odległość pomiędzy slotem PCI Express i gniazdem LGA 1155 jest stosunkowo niewielka, podobnie jak pomiędzy znajdującym się z lewej strony radiatorem sekcji zasilania. Taki układ może powodować problemy jeżeli zechcemy zamontować rozbudowane chłodzenie CPU. W lewym dolnym rogu znalazła się wtyczka audio, natomiast nad radiatorem umieszczono złącze zasilania 8-pin 12V i baterię, która została postawiona pionowo, aby zaoszczędzić trochę miejsca na PCB.

Na tylnym panelu znajdziemy jedno PS/2, 2x USB 2.0, 4x USB 3.0 oraz wyjścia DVI, DisplayPort i HDMI dla wbudowanej w CPU karty graficznej. Dwie złote końcówki to wtyczki anteny WiFi. Poza tym, jest jeszcze przycisk Clear CMOS, złącze eSATA, RJ-45 LAN, optyczne wyjście SPDIF oraz pozostałe dla karty dźwiękowej. ASRock Z77E-ITX otrzymał kodek HD Realtek ALC898, umożliwiający podłączenie głośników w systemie 7.1, dodatkowo wspierający technologię THX TruStudio. Załączona w zestawie karta WiFi obsługuje tryby IEEE 802.11n, IEEE 802.11g, IEEE 802.11b - nie zajmuje złącza USB i posiada dosyć długi kabel, co ułatwia ustawienie jej w optymalny sposób.

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
