Test płyt głównych LGA 1155 Intel Z77 dla Ivy Bridge - Część II

Intel DZ77RE-75K

Czwarta i przedostatnia płyta występująca w zestawieniu - DZ77RE-75K to aktualnie najwyższy model w ofercie Intela dostępny z podstawką LGA 1155. Płyta jako jedyna dotarła do nas w formie przed-produkcyjnego sampla testowego i zawierała na pokładzie najdroższą, kosztującą 750 dolarów wersję przenośnego dysku LaCie Little Big Disk z interfejsem Thunderbolt. W środku umieszczono dwa 120 GB SSD Intela z serii 330 i nie bylibyśmy sobą, gdybyśmy tego cuda nie przetestowali. DZ77RE-75K jest prawie bliźniaczą kopią testowanej w poprzednim zestawieniu płyty DZ77GA-70K, a różnice sprowadzają się do obecności Thunderbolt i braku portu PCI-E x4 z tegoż właśnie powodu. Płyta jest najdroższą konstrukcją w zestawieniu z ceną grubo ponad 1000 zł.

Specyfikacja techniczna Intel DZ77RE-75K:

• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX (29,5 cm x 24,4 cm)
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 2x 10/100/1000 Mb/s (Intel 82579 + 82574)
• Karta Wi-Fi: 1x 802.11b/g/n (moduł MSI MS-3871)
• Karta Bluetooth: 1x V2.1+EDR (moduł MSI MS-3871)
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire: Tak (x8 + x8)
• Obsługa SLI: Tak (x8 + x8)
• RAID: Tak (RAID 0, 1, 5 i 10)
• IEEE 1394: 2 (1 na płycie i 1 na tylnym panelu)
• PCI-Express 3.0/2.0 x16: 2 (elektrycznie: x16 + x8)
• PCI-Express 2.0 x4: Brak
• PCI-Express 2.0 x1: 3
• mini PCI-Express 2.0 x1: Brak
• Sloty PCI: 2
• SATA III: 2 (Z77) + 2 (Marvell 88SE9172)
• SATA II: 4 (Z77)
• eSATA III: 1 (Marvel 88SE9172)
• mini-SATA II: Brak
• Kanały ATA: Brak
• Liczba portów USB 2.0: 10 (6 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 8 (4 na płycie i 4 na tylnym panelu)

Wyposażenie

Sampel testowy dotarł do redakcji w całkiem sporym, można by rzec gustownym pudle. Karton sprawiał jednak wrażenie taniego, chociaż zupełnie inaczej było z jego zawartością. Poza samą płytą główną, krążkami ze sterownikami i oprogramowaniem oraz zaślepką I/O, w pudle znalazł się znacznie przekraczający wartość samej płyty zewnętrzny dysk Thunderbolt marki LaCie. Znaleźliśmy też podkładkę z niebieską czaszką Skulltrail, mostek SLI i przedni panel 3.5" z dwoma portami USB 3.0. Wersja sklepowa ma posiadać ponadto moduł Bluetooth/Wi-Fi MSI MS-3871, cztery przewody SATA (reagujące na światło UV), nalepkę z rozpiską złącz, instrukcję oraz kartę-dekoder kodów POST.

Czarne pudło ze sporą biała czachą Skulltrail oraz część dodatków sampla

Oględziny laminatu

Radiatory sekcji w DZ77RE-75K są stonowane i wyglądają normalnie, a nie jak dzieła sztuki, co czasem ma miejsce w płytach konkurencji. Laminat jest czarny tak jak większość złącz, portów i gniazd. Dwa pełne niebieskie sloty PCI-E x16 są od góry elektrycznie zgodne z x16 i x8. Obydwa wspierają standard 3.0 przy procesorach Ivy Bridge i pozwalają na obsługę konfiguracji SLI/CFX oraz Quad SLI/CFX (przy kartach dwuprocesorowych) w trybie x8 + x8. Na prawo od gniazda procesora mamy cztery banki RAM, a pamięci w dual-channel montuje się oczywiście w naprzemiennych slotach. Gniazda są standardowe z zatrzaskiem z obu stron - możemy mieć problemy z wymianą pamięci przy sporej karcie graficznej. Płyta wspiera niebuforowane moduły DDR3, bez korekcji błędów ECC, ale z maksymalnym taktowaniem 2400+ MHz (przy OC).

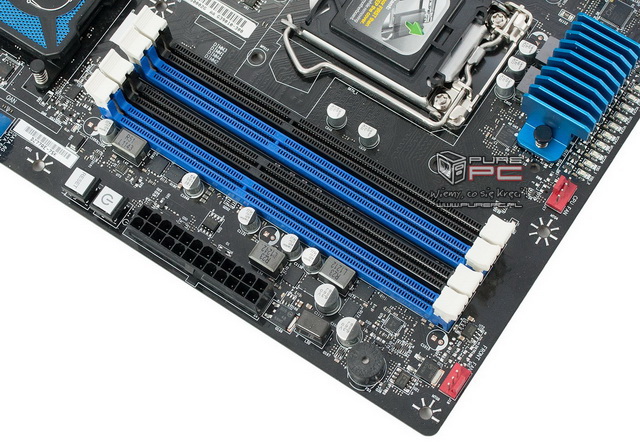

Wędrówkę po PCB płyty zaczniemy w okolicy mniejszego z radiatorów sekcji zasilania, nad którym znajdziemy dziesięć zielonych diod LED, wskazujących na ilość aktualnie pracujących faz zasilania. Zaraz obok diod napotkamy 4-pinowe złączę wentylatora procesora, a dalej już na samym rogu płyty kolejne 4-pinowe złącze wentylatora tym razem frontowego. Idąc w dół napotkamy piezoelektryczny głośniczek i 24-pionowe złącze ATX. Tuż pod nim dwa przyciski - Power i Reset.

Kontynuując wycieczkę po prawej krawędzi natrafimy na dwa niebieskie porty SATA III oraz cztery czarne SATA II, przynależące do mostka południowego Z77. Ostatnie dwa szare porty to SATA III z kontrolera Marvell 88SE9172. Tuż pod nimi znajduje się dioda zasilania oraz wyświetlacz LED diagnostycznych POST-kodów. Dolny narożnik to piny złącza przedniego panelu obudowy. Z lewej napotkamy trzy zestawy styków USB 2.0 (łącznie 6 portów - żółte z większym prądem ładowania), zaś nad nimi styki portu podczerwieni. Dalej mamy dwa złącza USB 3.0 (4 porty), cyfrowe wyjście S/PDIF, diody statusu pracy płyty oraz widoczny tylko brzeg 4-pinowego złącza pomocniczego wentylatora. Ostatnim złączem niewidocznym na zdjęciu jest port FireWire.

Ważne: sześć z ośmiu portów USB 3.0, w tym po trzy na tylnym panelu i na laminacie płyty, pochodzą z dwóch hubów USB. Z tego powodu prędkości osiągane na tych portach mogą być znacznie mniejsze niż oczekiwane - zwłaszcza jeśli podepniemy na raz kilka wydajnych urządzeń.

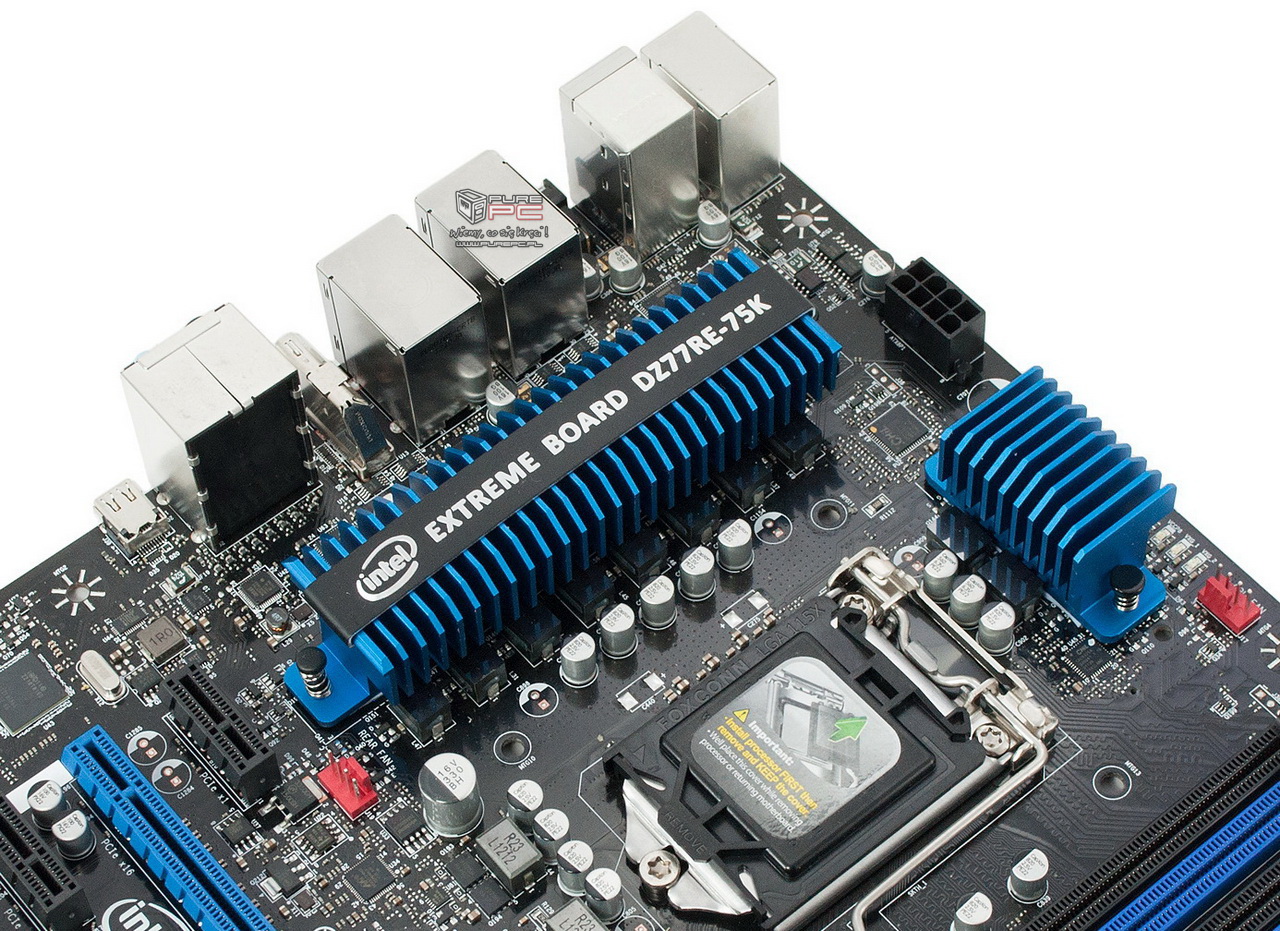

Sekcja zasilania opiewa na dziesięć faz z czego osiem obsługuje procesor, a dwie zintegrowaną w niej kartę grafiki. W okolicy górnego gniazda PCI-E x1 widać 4-pinowe złącze tylnego wentylatora. Niewidoczne na zdjęciu złącze przedniego audio znajduję się w okolicy drugiego slotu PCI-E x16. Widać tutaj też 8-pinowe EPS 12V. Warto wiedzieć, że wszystkie sloty PCI-E x1, PCI, kontroler Marvell obsługujący eSATA oraz kontroler Fire-Wire, łączą się poprzez przełącznik PCI-E z chipsetem Z77 za pomocą pojedynczej linii PCI-E. Pozostałe siedem okupuje Thunderbolt (4), sieciówki (po 1) i drugi kontroler Marvell obsługujący dwa porty SATA III.

Złącza tylnego panelu od lewej strony to: port PS2 myszy i klawiatury wraz z dwoma "ładującymi" portami USB 2.0. Idąc dalej mamy port eSATA, kolejne dwa USB 2.0 i FireWire. Obok nich przycisk Back to BIOS służący do zabootowania płyty z domyślnymi ustawieniami BIOS-u. Kolejne są dwa bloki dwóch portów USB 3.0 i gniazda LAN - czyli dwa LAN i 4 USB 3.0 łącznie. Dalej mamy pełnowymiarowe HDMI i zestaw wejść/wyjść audio 7.1 wraz z cyfrowym optycznym wyjściem S/PDIF. Ostatnim złączem jest port Thunderbolt/DisplayPort.
