Test płyt głównych LGA 1155 Intel Z77 dla Ivy Bridge - Część II

ASRock Fatal1ty Z77 Professional

Pierwszą płytą jakiej przyjrzymy się bliżej w niniejszym zestawieniu, będzie ASRock Fatal1ty Z77 Professional. Jest to póki co jedna z najdroższych płyt w ofercie marki, która jak się łatwo domyśleć, sygnowana została logiem nikogo innego aniżeli samego Johnathana Fatal1ty Wendela. Jak przystało na konstrukcję kosztującą blisko 900 zł, mamy na pokładzie rozbudowaną sekcję zasilania, sporych rozmiarów radiatory, złote japońskie kondensatory czy chociażby wsparcie dla SLI i CrossFireX (3-Way). Zanim przejdziemy do opisu samej płyty zerknijmy wpierw na specyfikację.

Specyfikacja techniczna ASRock Fatal1ty Z77 Professional:

• Mostek południowy: Z77
• Obsługiwane procesory: Intel Core i3/i5/i7, Pentium i Celeron
• Format płyty: ATX (30,5 cm x 24,4 cm)
• Ilość slotów pamięci: 4x DDR3
• Maksymalna ilość pamięci: 32 GB
• Karta sieciowa: 2x 10/100/1000 Mb/s (Broadcom BCM57781)
• Karta Wi-Fi: Brak
• Karta Bluetooth: Brak
• Kodek dźwiękowy: Realtek ALC898
• Obsługa CrossFire: Tak (x8 + x8 / x8 + x8 + x4)
• Obsługa SLI: Tak (x8 + x8)
• RAID: Tak (RAID 0, 1, 5 i 10)
• IEEE 1394: 2 (1 na płycie i 1 na tylnym panelu)
• PCI-Express 3.0/2.0 x16: 3 (elektrycznie: x16 + x8 + x4)
• PCI-Express 2.0 x4: Brak
• PCI-Express 2.0 x1: 2
• mini PCI-Express 2.0 x1: Brak
• Sloty PCI: 2
• SATA III: 2 (Z77) + 4 (ASMedia ASM1061)
• SATA II: 4 (Z77)
• eSATA III: 1 (współdzielony z 4-tym portem ASMedia)
• mini-SATA II: Brak
• Kanały ATA: 1 (2 urządzenia)
• Liczba portów USB 2.0: 9 (4 na płycie i 5 na tylnym panelu)
• Liczba portów USB 3.0: 8 (2 na płycie i 6 na tylnym panelu)

Wyposażenie

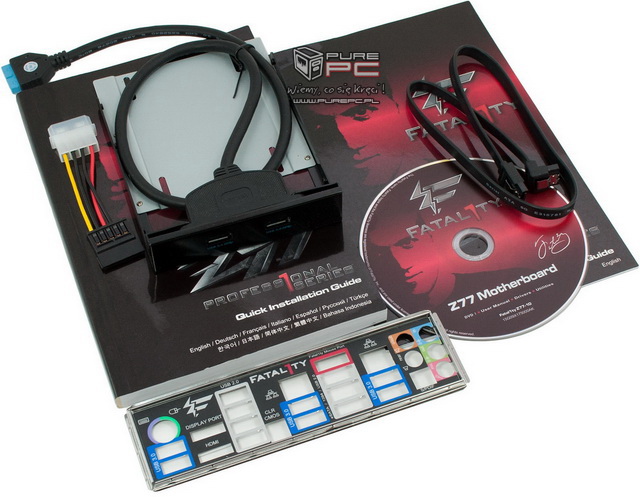

ASRock Fatali1ty Z77 Professional sprzedawany jest w kartonie niewyróżniającym się wielkością na tle konkurencji. Ubrane w ciemne odcienie czerwieni oraz czerń pudło zdobią logosy marki, Fatali1ty i modelu płyty. Jesteśmy też raczeni poważnym spojrzeniem samego Wendela, a raczej jego podobizną. Co znajdziemy w środku? Standardowy zestaw instrukcji, płytkę ze sterownikami i oprogramowaniem oraz oczywiście zaślepkę na tylne wyjścia/wejścia. Dalej mamy panel 3,5" z dwoma portami USB 3.0, który dzięki specjalnemu śledziowi możemy zamontować także z tyłu. Całości dopełnia sześć przewodów SATA, dwie przejściówki zasilania Molex na SATA oraz mostek SLI.

Czarno-czerwona podobizna Fatal1tiego i część z zawartości pudełka

Oględziny laminatu

Płya ASRock utrzymana jest w typowej kolorystyce dla linii produktów sygnowanych logiem Fatal1ty. Ciemno-brązowy laminat okraszony został kompletem czarnych i częścią czerwonych złącz oraz slotów rozszerzeń. Na pokładzie znajdziemy wyłącznie złote japońskie kondensatory polimerowe wysokiej jakości - technologia Premium Gold Capacitor design. Trzy pełne czerwone sloty PCI-E x16 licząc od góry są elektrycznie zgodne z x16, x8 i x4, przy czym tylko dwa pierwsze wspierają standard 3.0 (przy procesorach Ivy Bridge). Dwa górne PCI-E pozwalają na obsługę konfiguracji SLI/CFX oraz Quad SLI/CFX (przy kartach dwuprocesorowych) w trybie x8 + x8. Najniższy port pozwala także na konfigurację 3-Way CFX w trybie x8 + x8 +x4. Na prawo od gniazda procesora mamy cztery banki RAM, a pamięci w dual-channel montuje się oczywiście w naprzemiennych slotach. Gniazda są nowego typu, tj. takie z zatrzaskiem tylko z jednej strony - nie będzie więc problemu z wymianą modułów nawet przy długiej karcie graficznej. Płyta wspiera niebuforowane DDR3, bez korekcji błędów ECC, ale z maksymalnym taktowaniem 2800 MHz (przy OC).

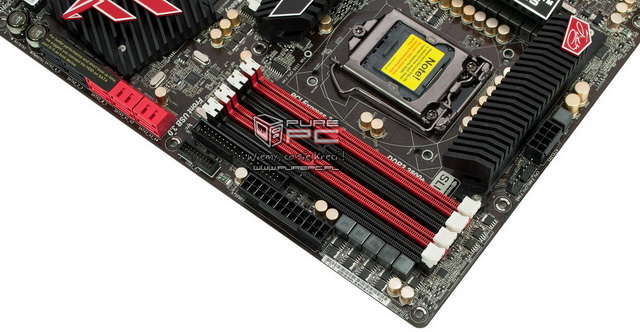

Wycieczkę naokoło laminatu zaczynamy standardowo od górnej krawędzi płyty. Tuż nad jednym z radiatorów sekcji zasilania umieszczono 8-pinowe złącze EPS 12V, a obok niego dwa złącza wentylatorów CPU - standardowo ostatnimi czasy u ASRocka 4-pinowym i 3-pinowym. Obok slotów RAM znajdziemy aż 5-fazową sekcją zasilania tychże pamięci, 24-pinowe złącze ATX, nietypowe ogólnie lecz typowe dla ASRocka złącze ATA oraz piny dla podłączenia dodatkowych dwóch portów USB 3.0 (Z77 - 2 porty).

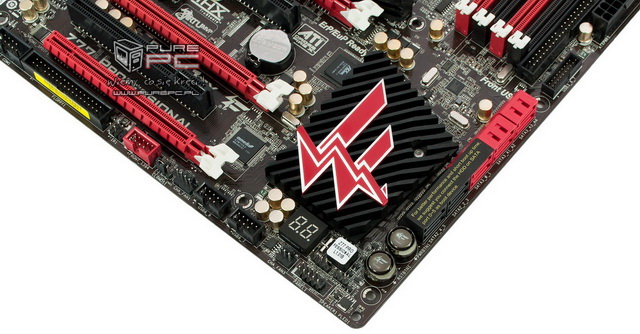

Kontynuując podróż napotkamy część kątowych złącz SATA III z czego cztery pierwsze obsługuje chip ASMedia ASM1061, a dwa pozostałe to mostek Z77. Kolejne, tym razem czarne i również kątowe, to złącza SATA II chipsetu Z77. Obok nich dwa przyciski - Power i Reset - oba podświetlane na czerwono. Tuż pod radiatorem skrywającym mostek południowy znajdziemy wyświetlacz LED diagnostycznych POST-kodów, zaś w jego okolicy komplet pinów pozwalających na podłączenie diod/przycisków obudowy oraz 3-pinowe złącze dla trzeciego wentylatora obudowy. Idąc dalej w lewo wzdłuż dolnej krawędzi płyty, napotkamy dwa złącza (łącznie 4 porty) USB 2.0, 4-pinowe złącze pierwszego wentylatora obudowy, zworkę czyszczenia ustawień BIOS, złącze Fire-Wire i portu podczerwieni. Podróż wieńczą złącza portu szeregowego i stacji dyskietek (ktoś jeszcze tego używa?) oraz niewidoczne na zdjęciu piny frontowego audio.

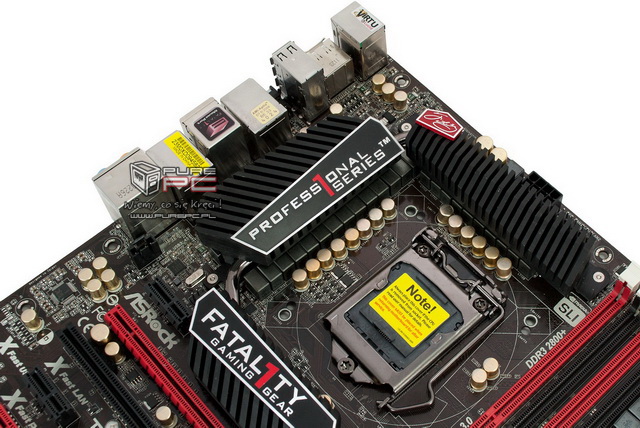

Pod kompletem trzech pokaźnych czarnych radiatorów, skrywają się łącznie 24 fazy w pełni cyfrowej sekcji zasilania. Szesnaście z nich przypada na CPU, natomiast osiem na wbudowane w procesor GPU. Radiatory ozdobione są logami Fatal1ty i Profess1onal, połączone jednym sporym heatpipem. Nie zabrakło typowych dla ASRock zabiegów pozwalających na stosowanie chłodzeń procesora zgodnych jedynie z LGA 775 - ASRock nazywa to C.C.O. (Combo Cooler Option). Wprawne oczy zauważą, że górny port PCI-E x1 może być przyblokowany przez radiator.

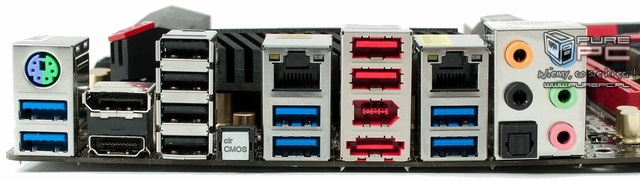

Na tylnym panelu patrząc od lewej strony mamy dwa pierwsze porty USB 3.0 i PS2 dla klawiatury lub myszki. Dalej znajdziemy pełnowymiarowe DisplayPort i HDMI zintegrowanej w CPU karty grafiki, cztery porty USB 2.0 i obok nich przycisk czyszczenia ustawień BIOS. Pierwsze z dwóch złącz LAN, a pod nim dwa kolejne porty USB 3.0. Kolejno idąc od góry - Fatal1ty Mouse port - port USB dla myszki o zwiększonej częstotliwości, ostatni piąty port USB 2.0, Fire-Wire i port eSATA. Drugiemu złączu LAN towarzyszą ostatnie dwa porty USB 3.0 - łącznie sześć z czego dwa obsługuje chipset Z77, a cztery pozostałe Etron EJ188H. Wycieczkę po tylnym panelu kończy pięć złącz audio 7.1 wraz z cyfrowym wyjściem S/PDIF.
