Test płyt głównych Intel P45 - MSI, ASUS, DFI i Gigabyte

Gigabyte EP45-Extreme

High-endowa płyta Gigabyte dojechała do nas jako sampel testowy w wersji OEM, także prócz płyty i chłodzenia, nie otrzymaliśmy nic więcej.

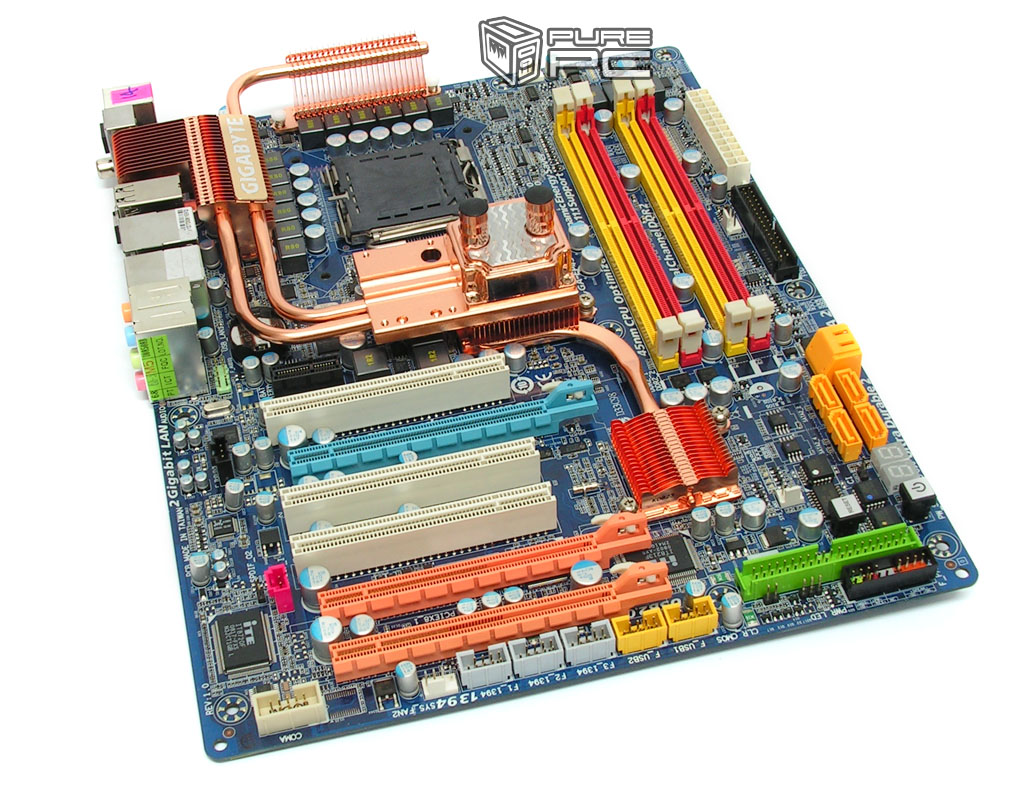

Extreme – już na pierwszy rzut oka możemy domyślić się, czemu ta płyta dzierży taki dodatek w tytule. Jest to najbardziej „wypasiona” wersja płyty P45, która wyszła spod skrzydeł Gigabyta. Jest to bezpośrednia konkurencja dla płyt z serii R.O.G. Asusa oraz LANParty LT/UT DFI.

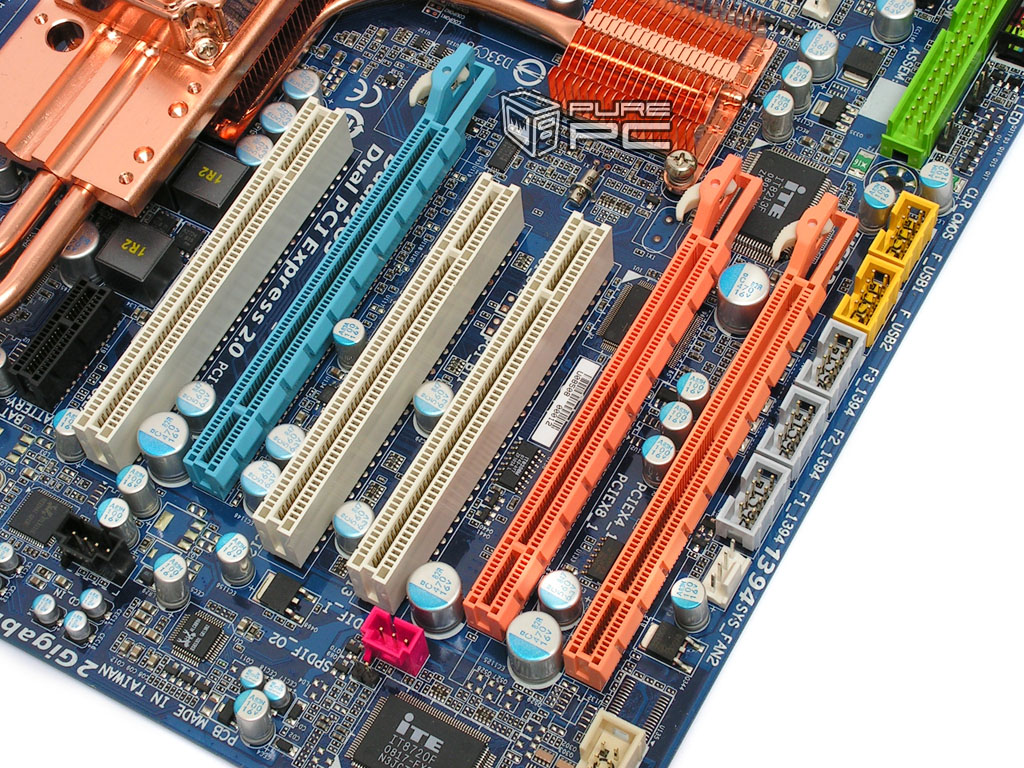

Do dyspozycji mamy tutaj trzy sloty PCI-e 16x oraz trzy PCI i ani jednego PCI-e 1x/4x, które są coraz częściej używane! Jeden plus jest taki, że nie tracimy jednego PCI, gdy używamy karty graficznej w górnym slocie z bujnym chłodzeniem. W lewym dolnym rogu mamy wręcz egzotyczny dodatek, port COM! Niestety, nawet w wersji sprzedażowej, nie ma śledzia z takim wyjściem i trzeba się w niego zaopatrzyć samemu...

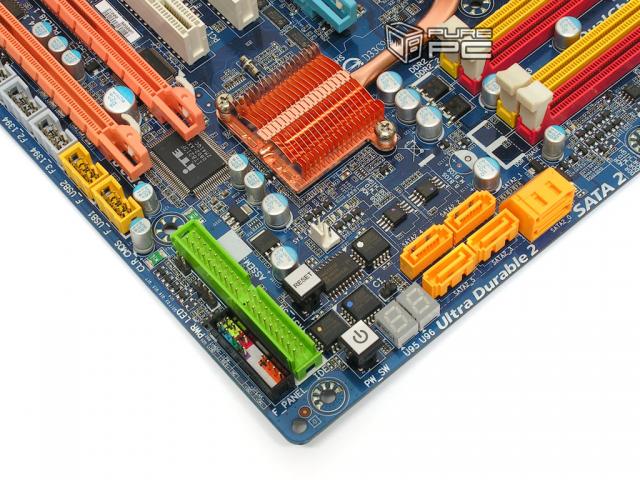

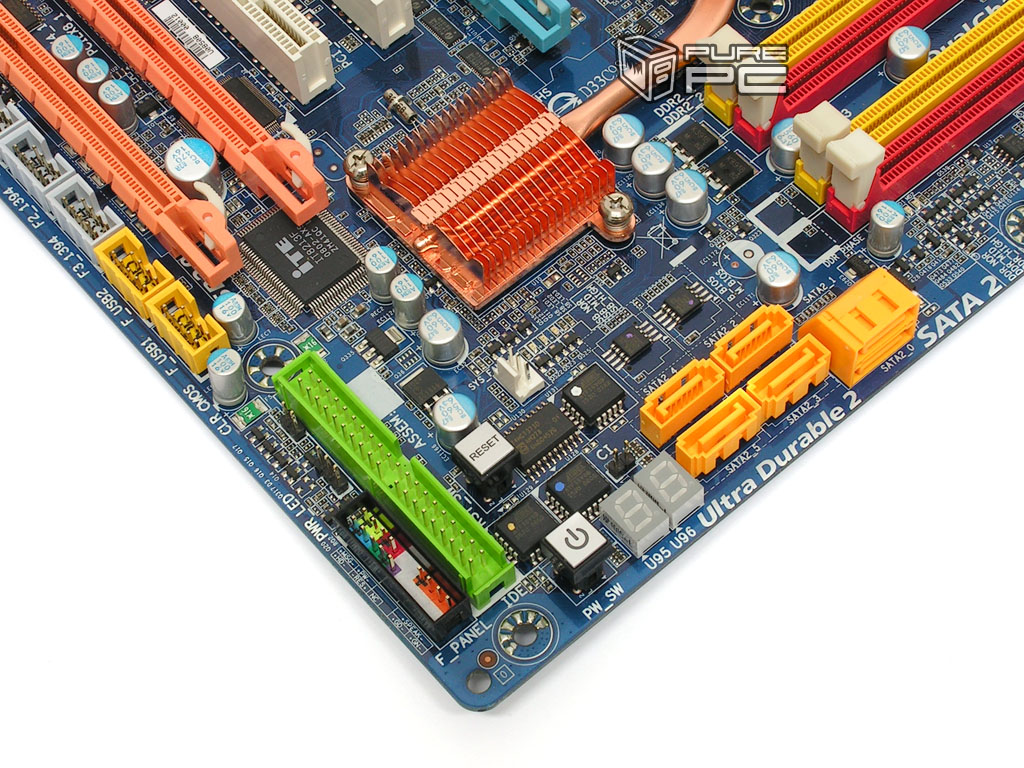

Niefortunnym posunięciem było umieszczenie gniazda ATA w tymże miejscu. Gdybyśmy chcieli z niego skorzystać, używanie pozostałych gniazd z tego rejonu jest lekko utrudnione. Prócz tego, mamy wyświetlacz POST, przycisk Power i Reset, tylko dwa kątowe gniazda SATA 2.0. Na płycie zainstalowano podwójny BIOS, jednak nie mamy do dyspozycji zworki, która by decydowała z której kości aktualnie korzystamy.

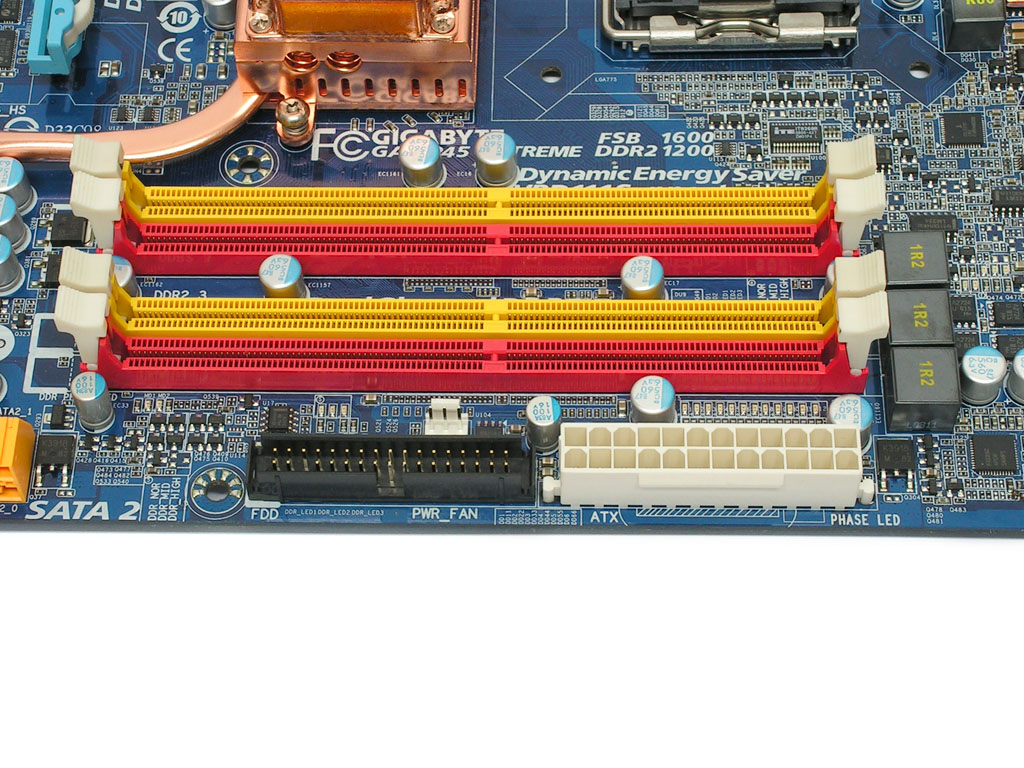

Jak już wspominaliśmy wcześniej o gnieździe ATA, tak samo Floppy jest położone bezmyślnie i wg nas, powinny być umieszczone odwrotnie. Widzimy tutaj również trzy fazy zasilania dla pamięci DDR2.

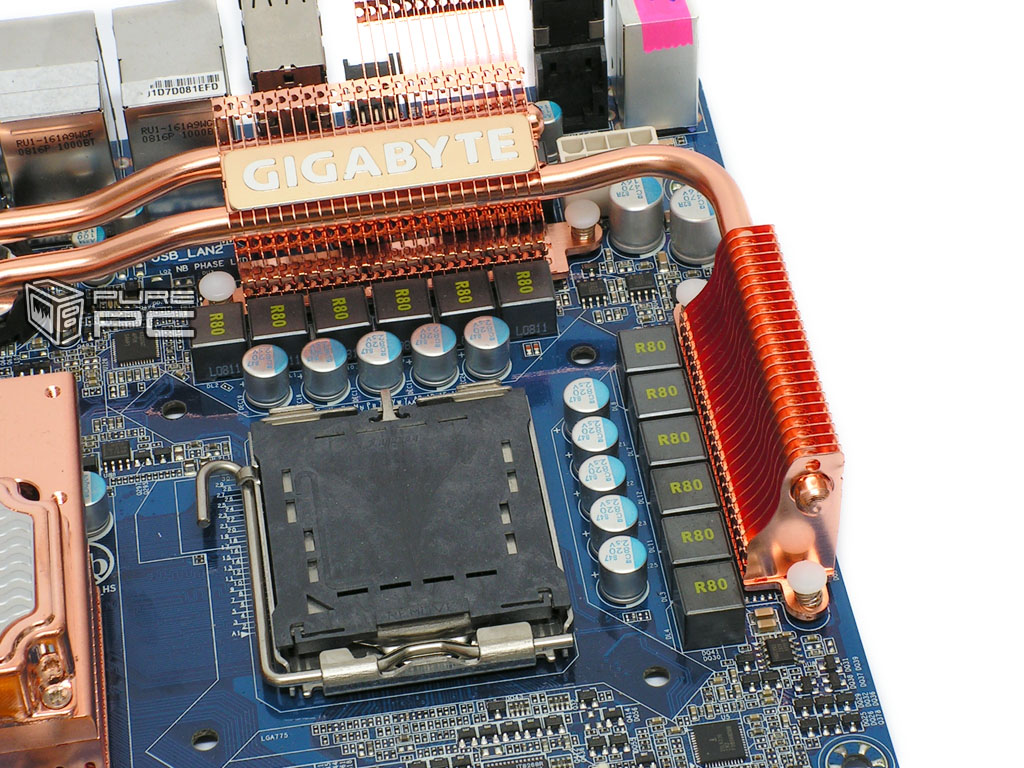

Dwanaście faz przeznaczonych do zasilania procesora. Gigabyte był przodownikiem w upychaniu takich ilości w płytach dla desktopów, jednak w tym teście musi ustąpić miejsca Maximusowi.

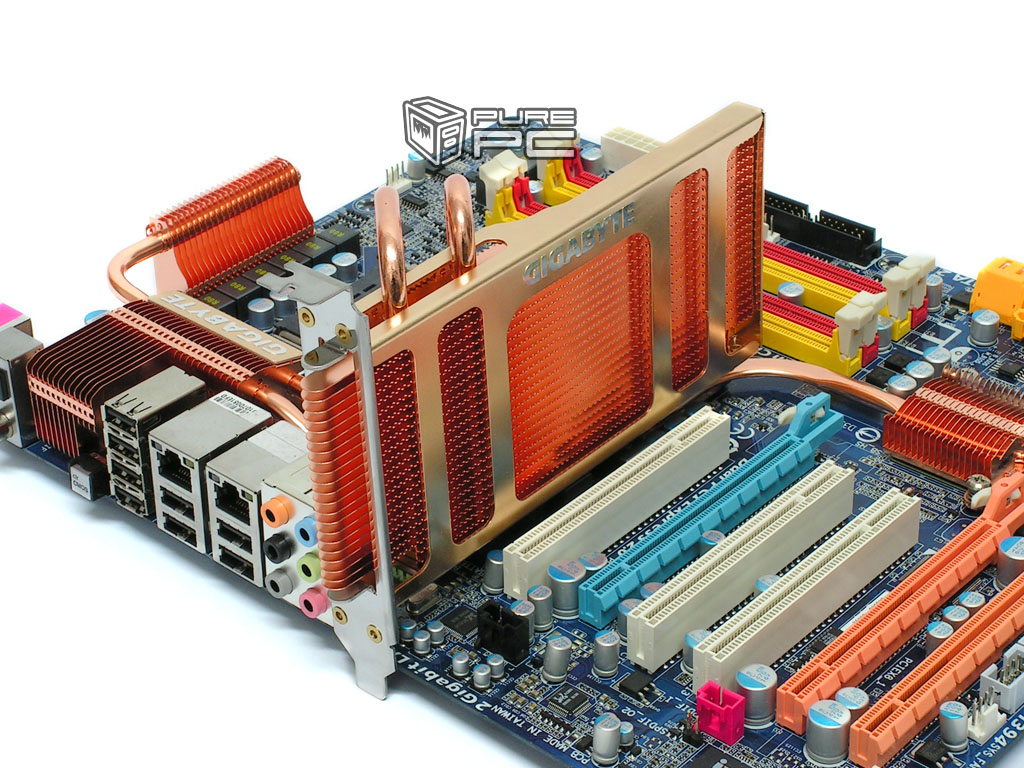

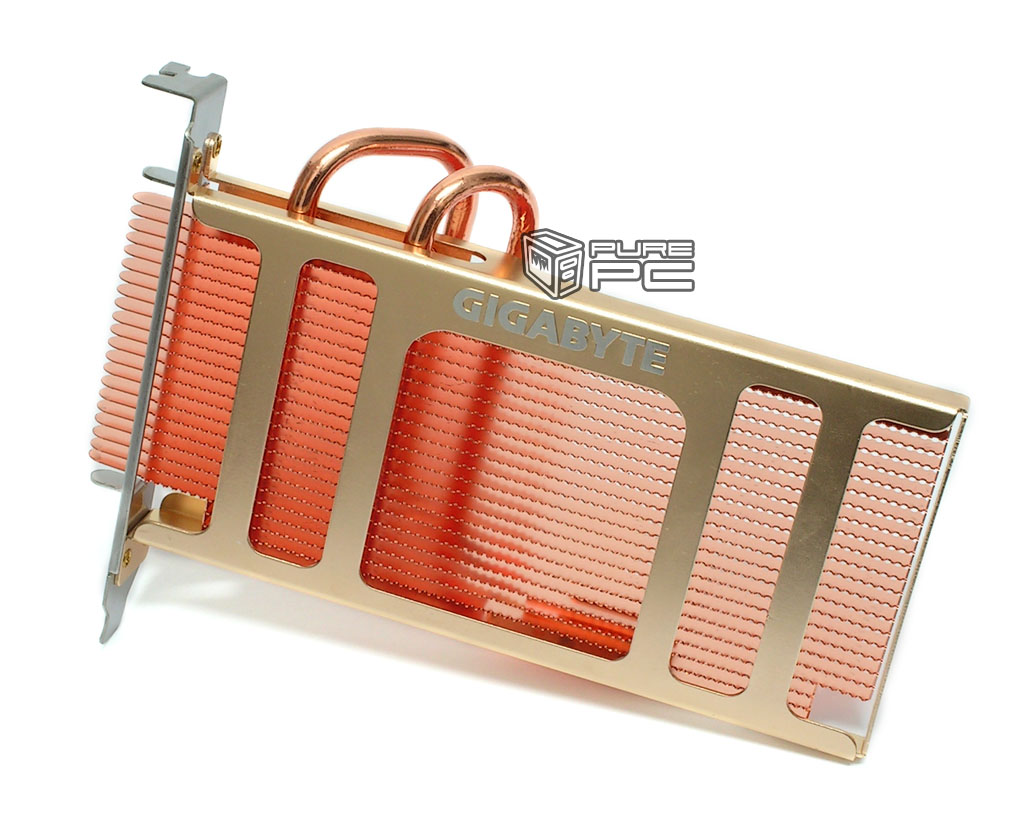

Do zestawu został dołączony gigantyczny radiator, który jest przykręcany do radiatora nad mostkiem północnym. Wyposażony jest on w dwa dodatkowe heat-pipy oraz śledź, który przykręcamy do tylnej ścianki obudowy. Ułożenie gęstych finów sprawia, że, zgodnie z prawami fizyki, ciepłe powietrze będzie unosiło się do góry. No właśnie, tylko tutaj pojawia się pytanie o poprawne działanie tej metody, gdy zaraz pod tym radiatorem będzie znajdować się najgorętsza karta graficzna świata?

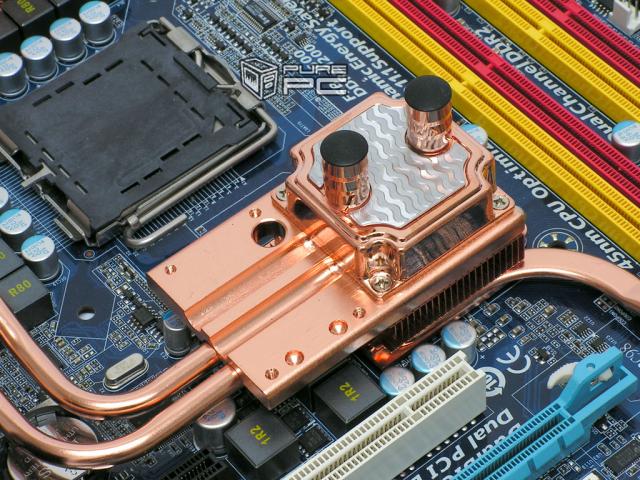

Jak już wspominaliśmy, radiator przykręcany jest do tego, co znajduje się już na płycie głównej. Dodatkowo producent zamontował malutki bloczek wodny, który jeszcze dodatkowo wspomoże chłodzenie systemu płyty głównej. Także mamy tutaj do wyboru aż cztery różne kombinacje systemu przewidzianego przez producenta.

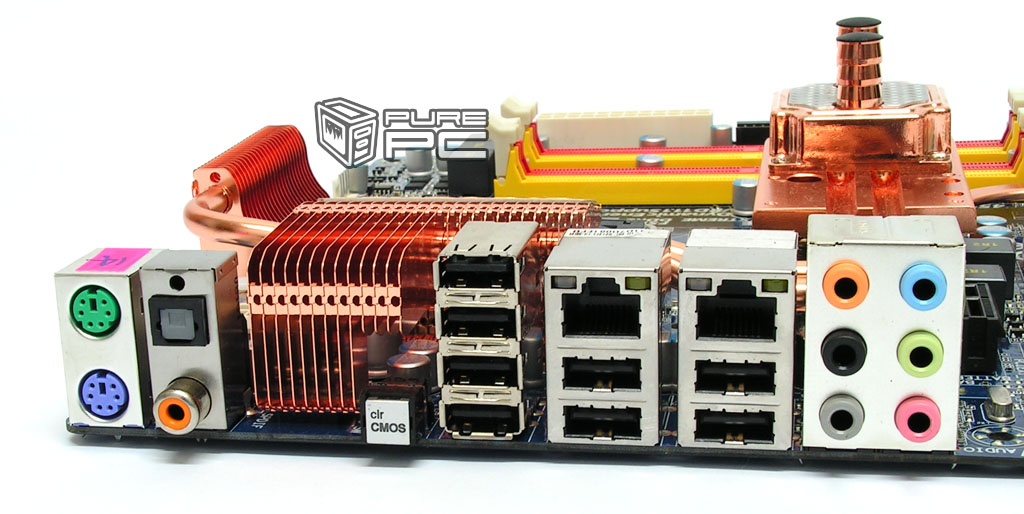

Tutaj już producent zdecydowanie poszedł w dobrym kierunku. Osiem portów USB 2.0 na tylnym panelu.

Specyfikacja

Bios

• FSB: 100 - 1200 MHz
• Vcore: 0.5 V – 2.3 V
• Vdram: DDR2 1.80 - 3.00 V
• NB Voltage: 0.80 - 1.80 V
• vFSB: 0.80 - 1.94 V
