MSI B75IA-E33 - UEFI i oprogramowanie

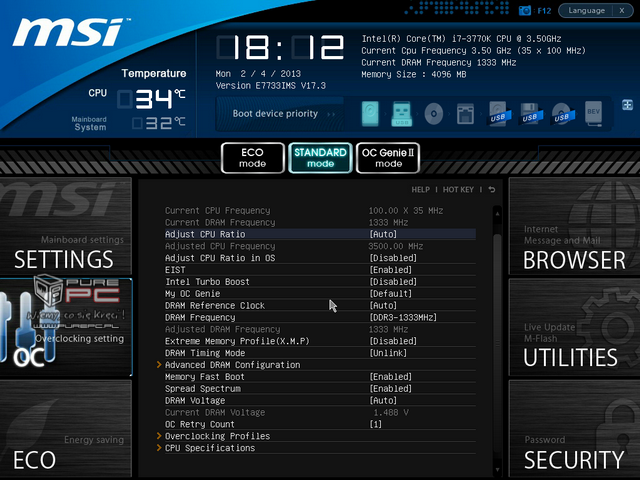

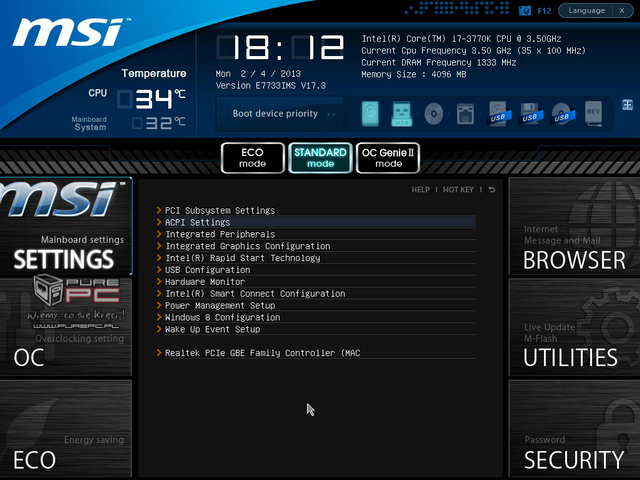

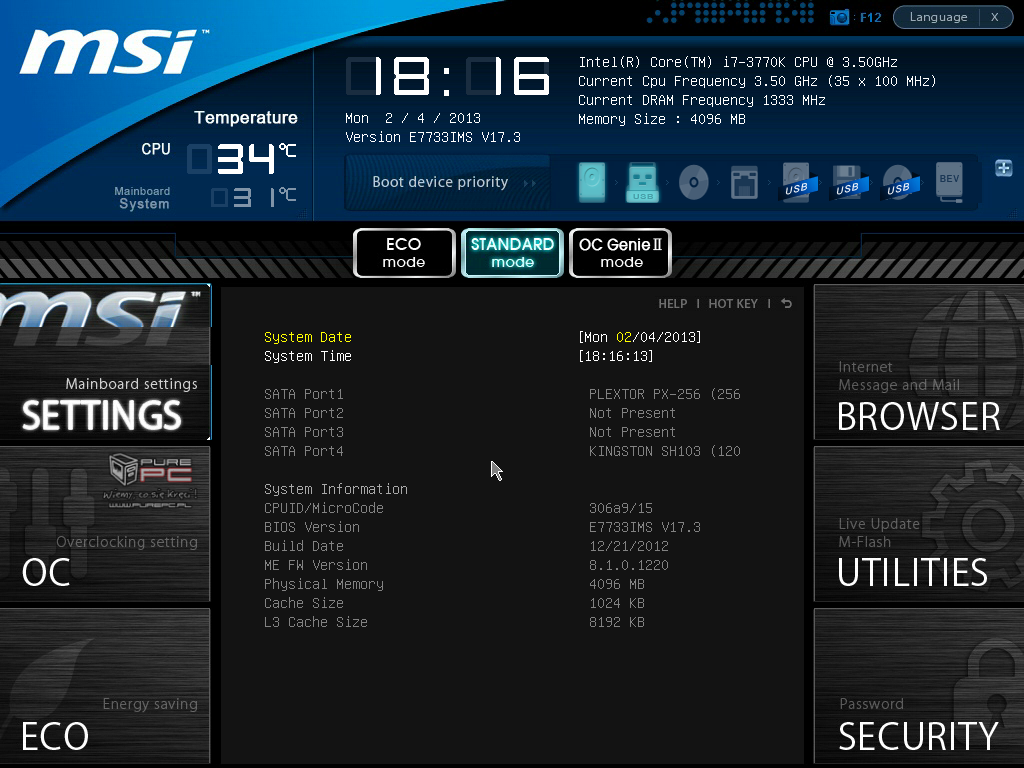

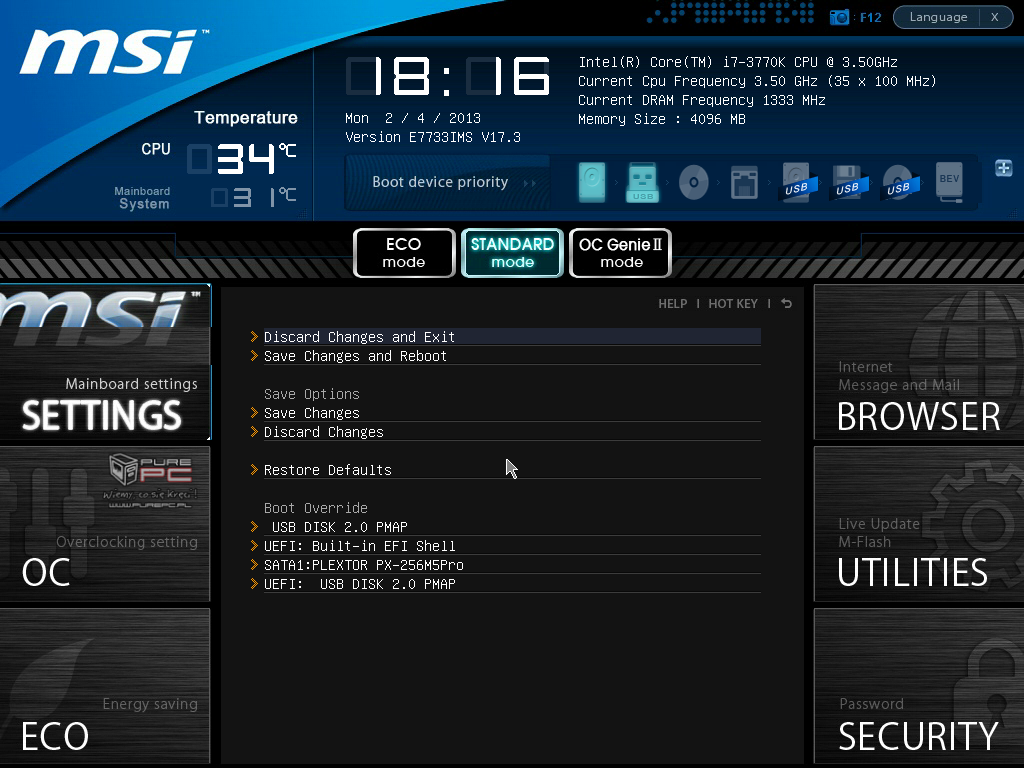

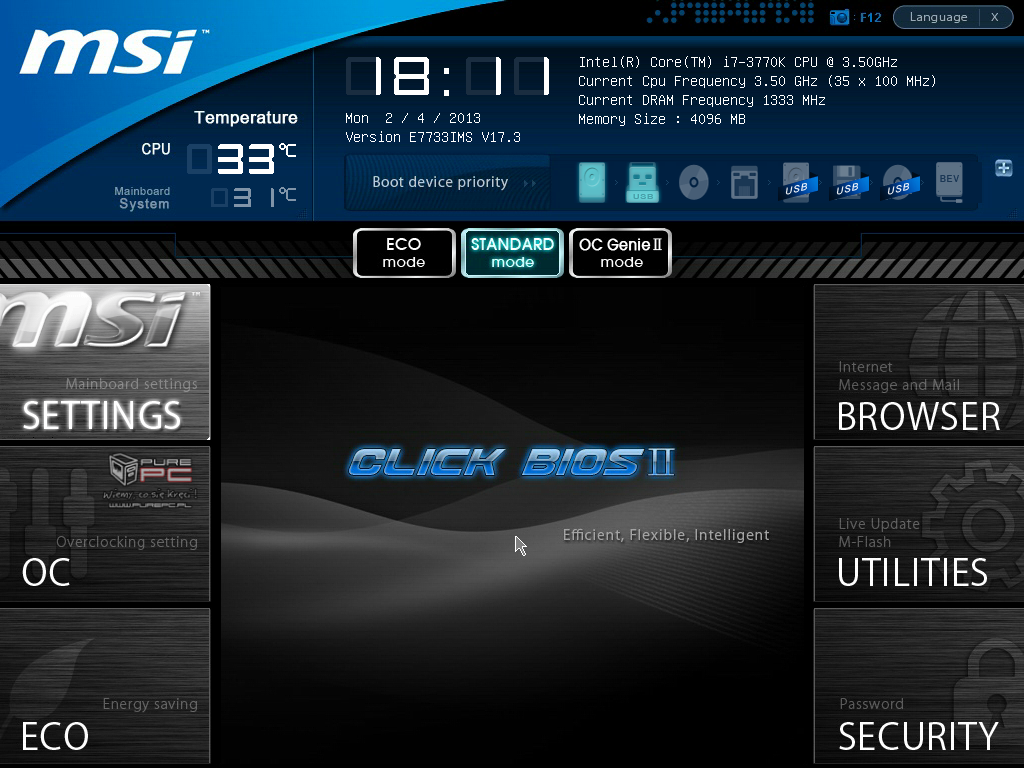

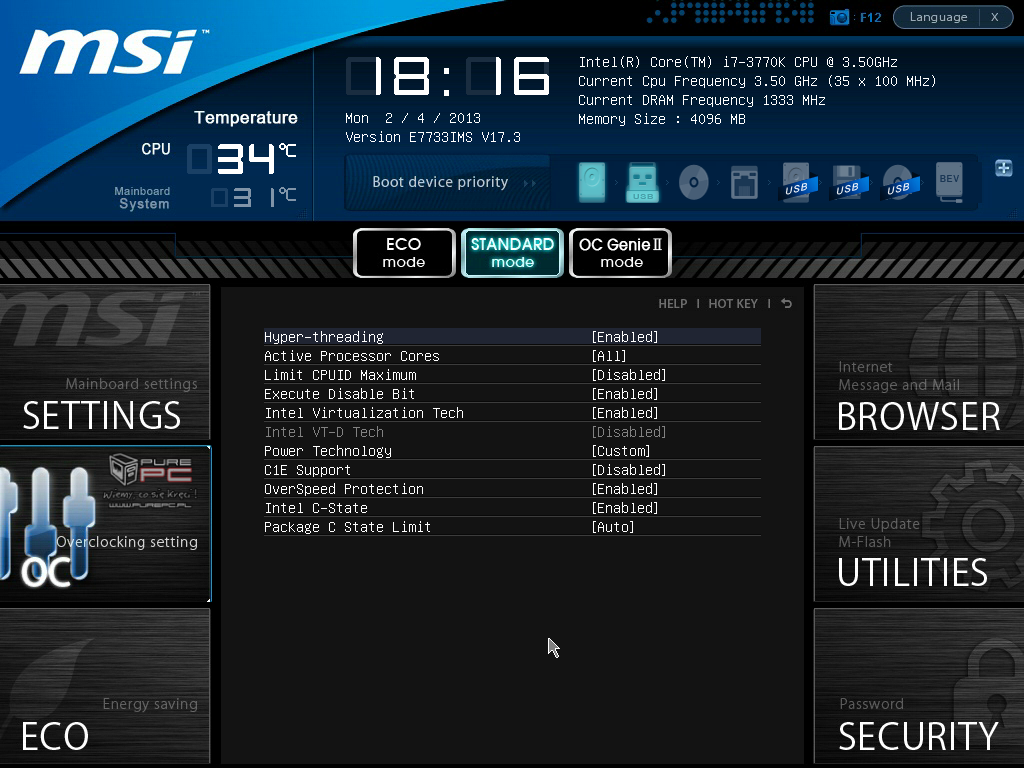

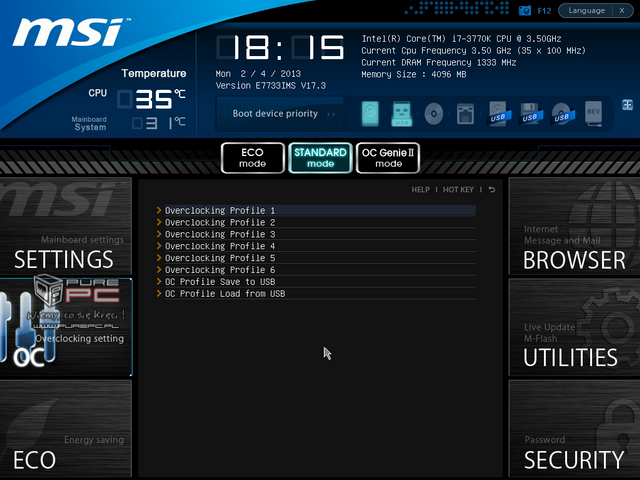

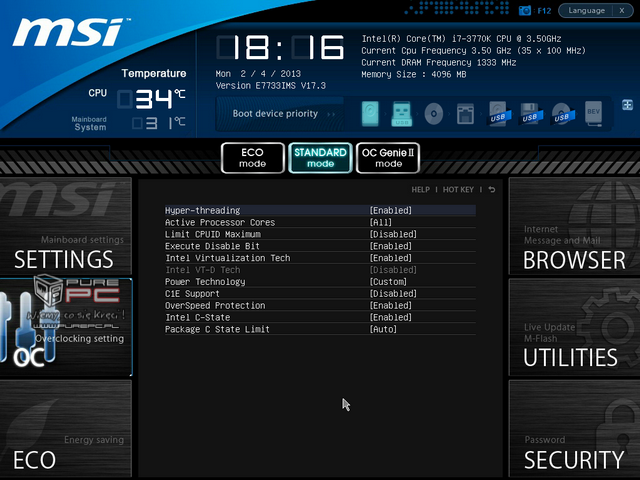

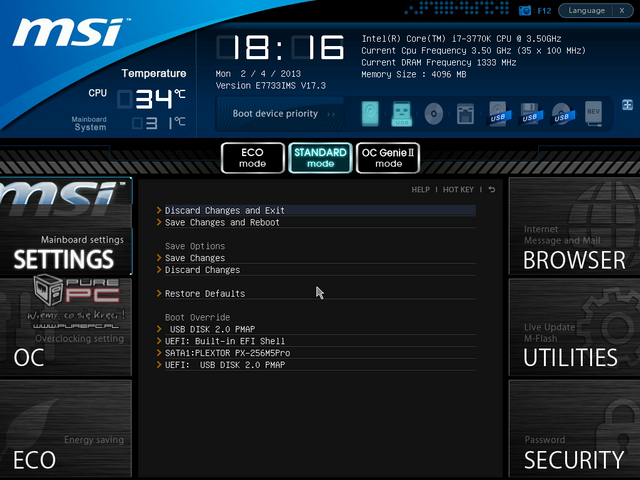

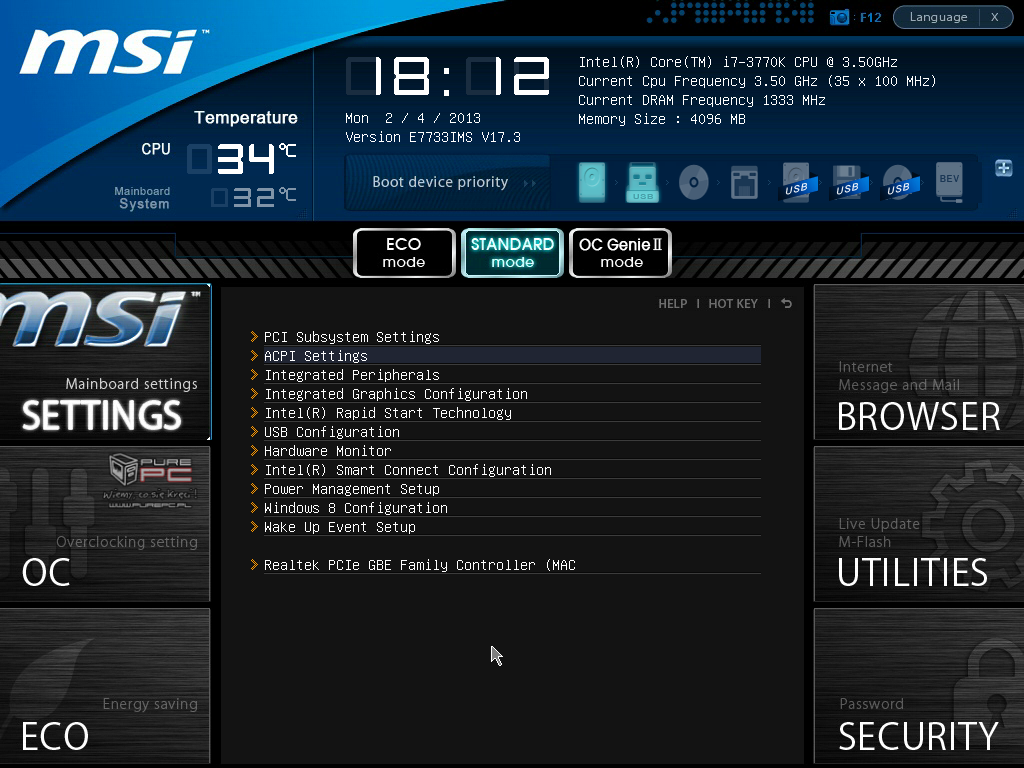

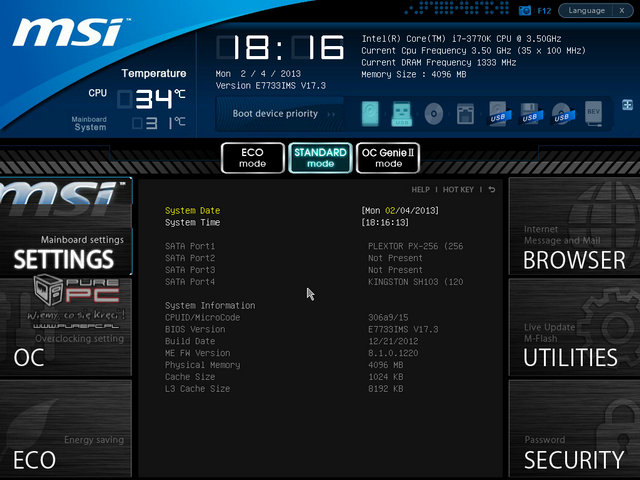

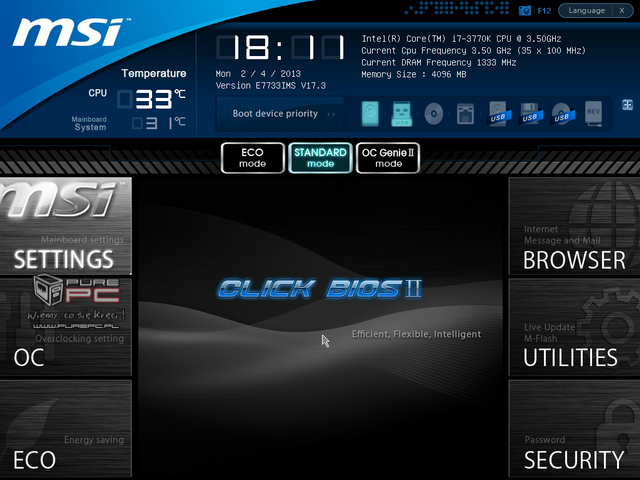

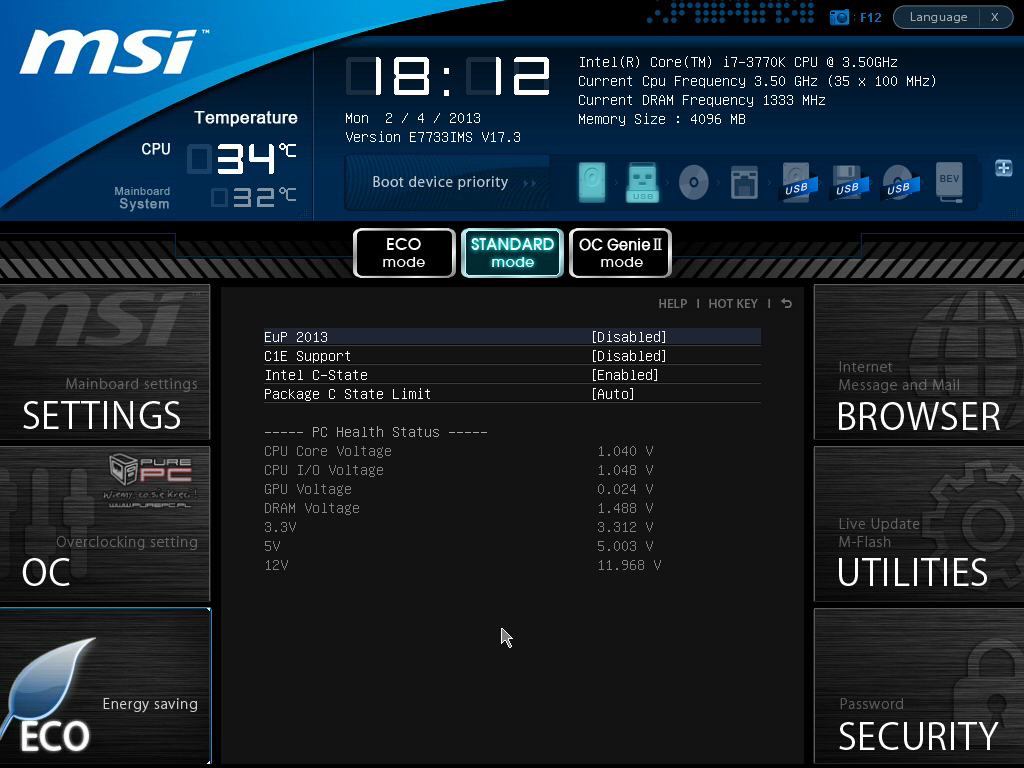

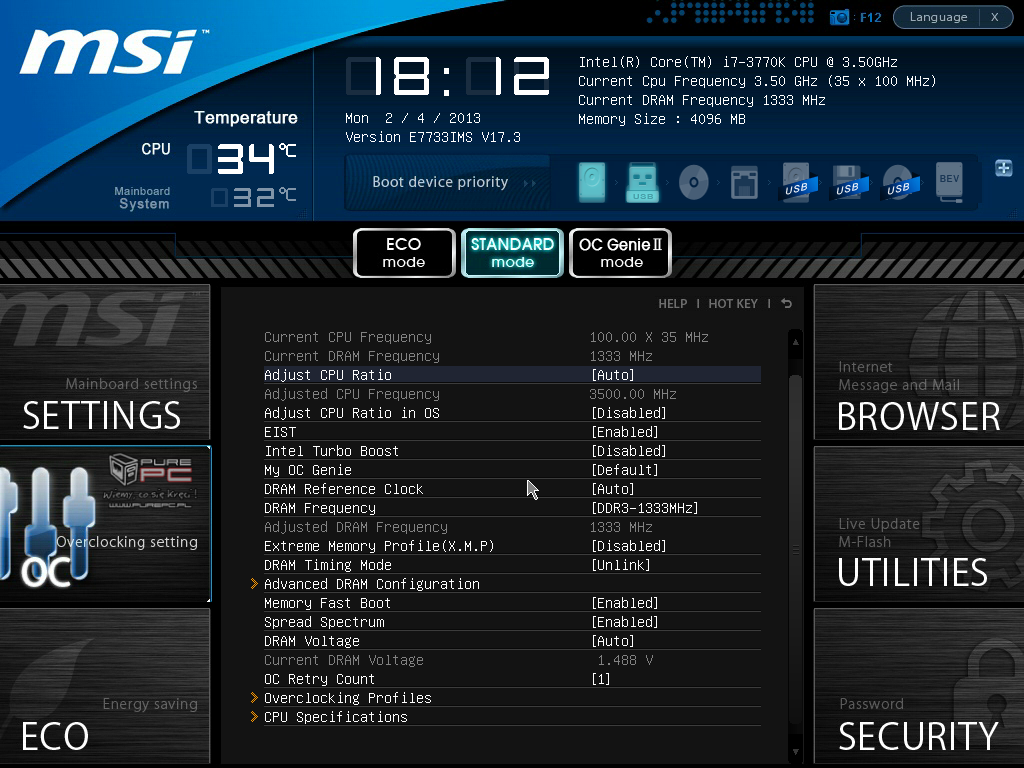

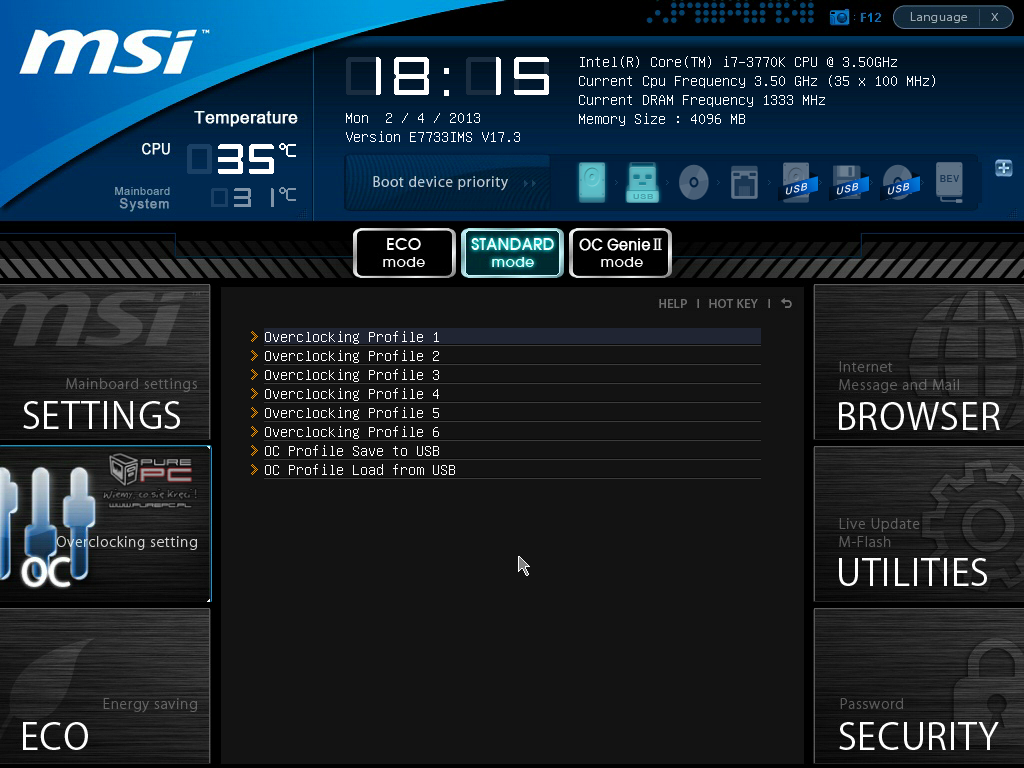

Wygląd UEFI na płycie MSI B75IA-E33 jest standardowy i trochę surowy, ponieważ dominuje w nim czerń oraz odcienie szarości. Niezbyt funkcjonalny okazuje się niestety układ poszczególnych elementów, a przynajmniej trzeba się z nim najpierw oswoić. Mała czcionka nieco utrudnia poruszanie po zaawansowanych opcjach, które są wyświetlane w kwadracie na środku ekranu, zaś boki i górę zajmują duże paski zakładek oraz monitor systemu. Ilość możliwych ustawień jest bardzo skromna, więc na zabawę w podkręcanie nie należy liczyć.
- Ustawienia BCLK: Brak
- Ustawienia CPU: Brak

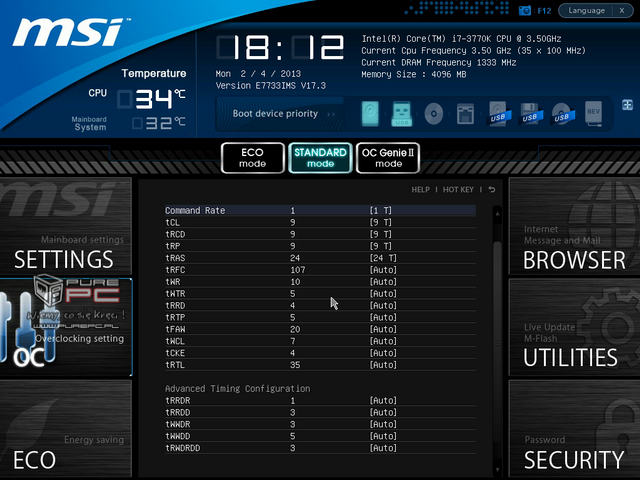

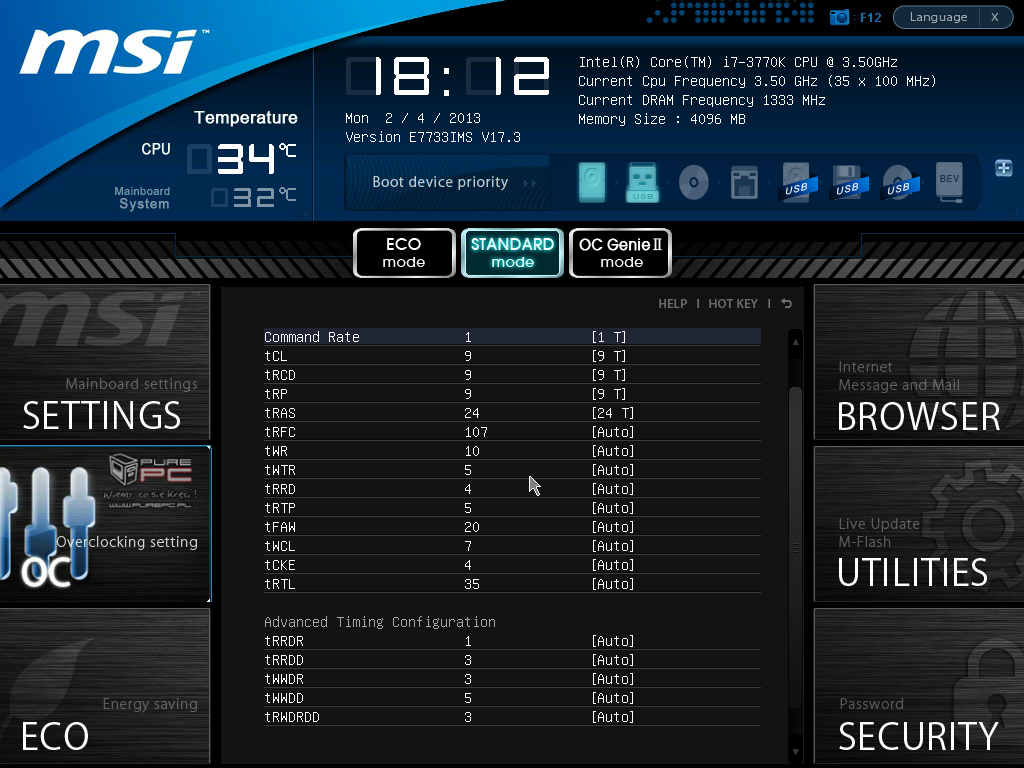

- Ustawienia RAM: 1.350 - 1.800 V / Regulacja: 0.150 V
- Ustawienia CPU VTT: Brak
- Ustawienia CPU PLL: Brak
- Ustawienia PCH: Brak
- Ustawienia VCCSA: Brak

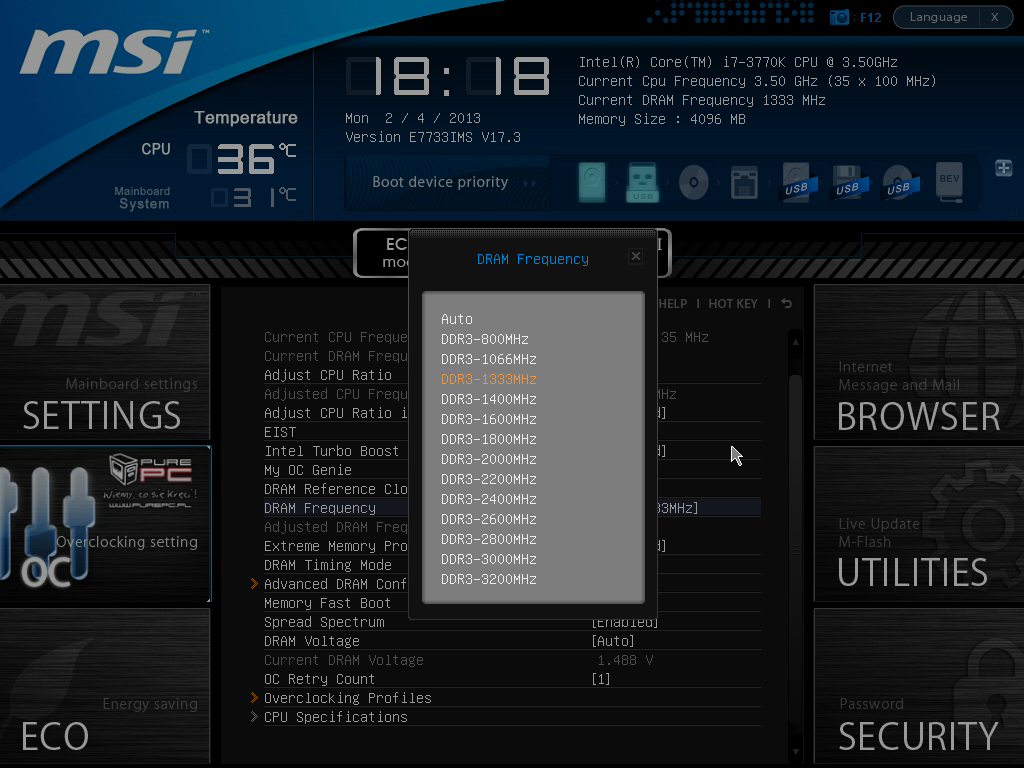

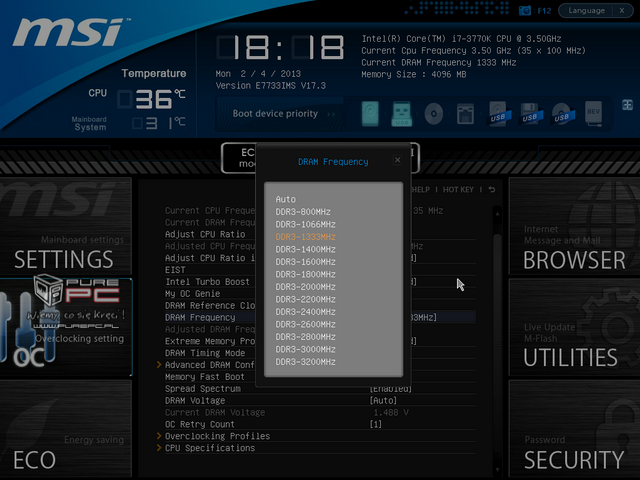

- Dzielniki pamięci: 1066 / 1333 / 1400 / 1600 / 1800 / 2000 / 2200 / 2400 / 2600 / 2800 / 3000 / 3200

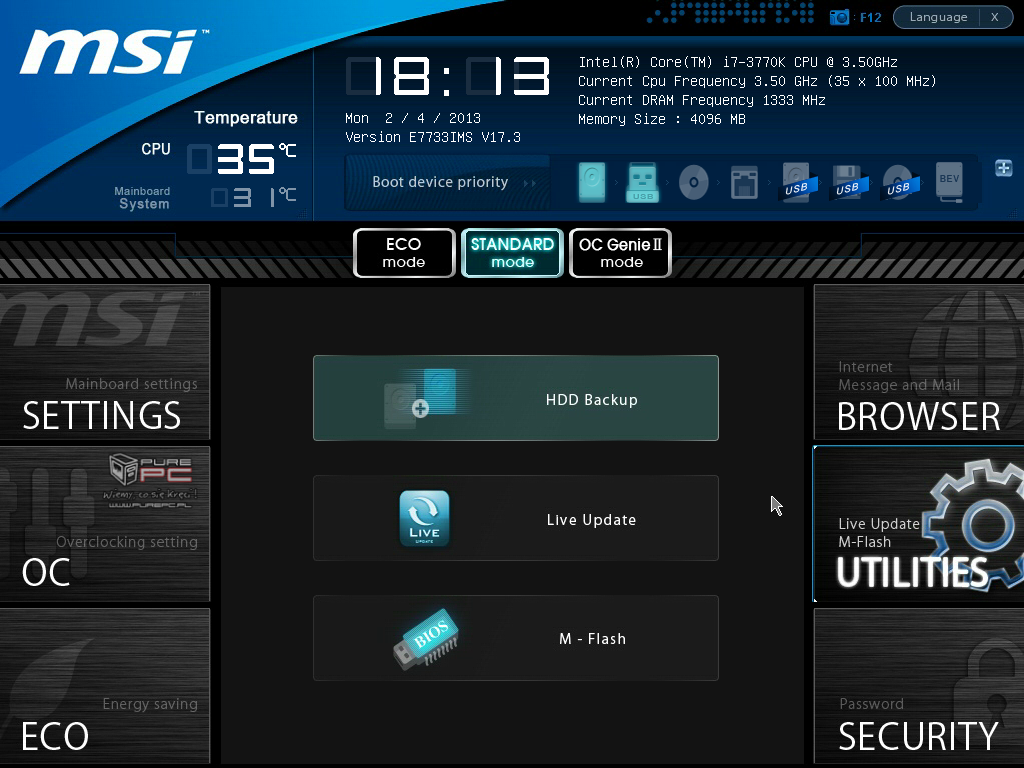

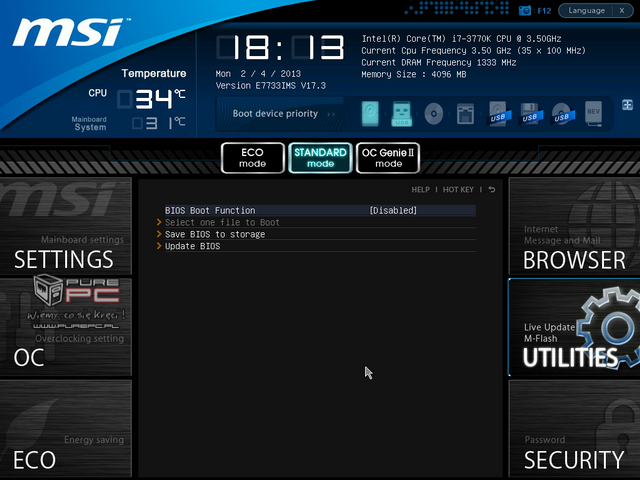

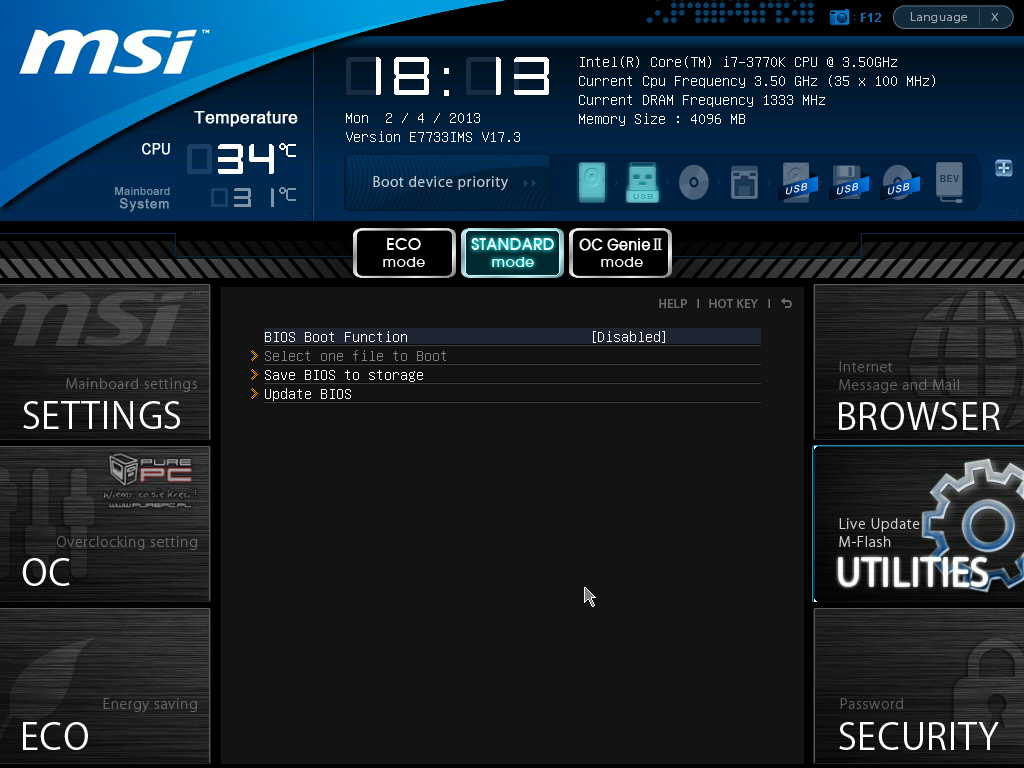

Na pochwałę zasługuje procedura aktualizacji UEFI, ponieważ można ją wykonać na dwa proste sposoby. Służy do tego aplikacja MSI Live Update, która pobiera z serwera najnowszą dostępną wersję UEFI i reszta dzieje się automatycznie, Ewentualnie pozostaje ściągnąć plik samemu i wgrać go z pamięci USB. Program MSI Live Update w taki sam sposób aktualizuje również sterowniki oraz oprogramowanie.

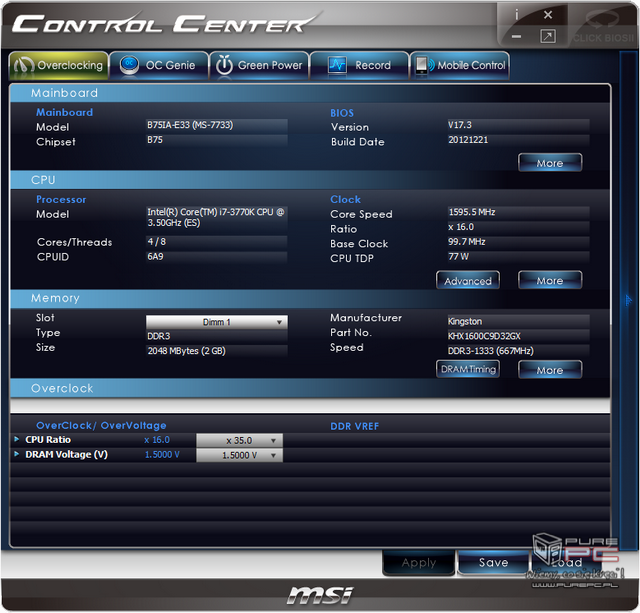

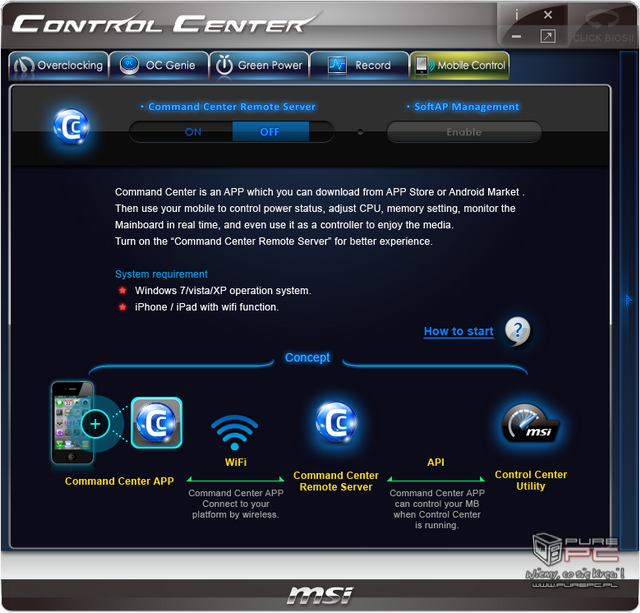

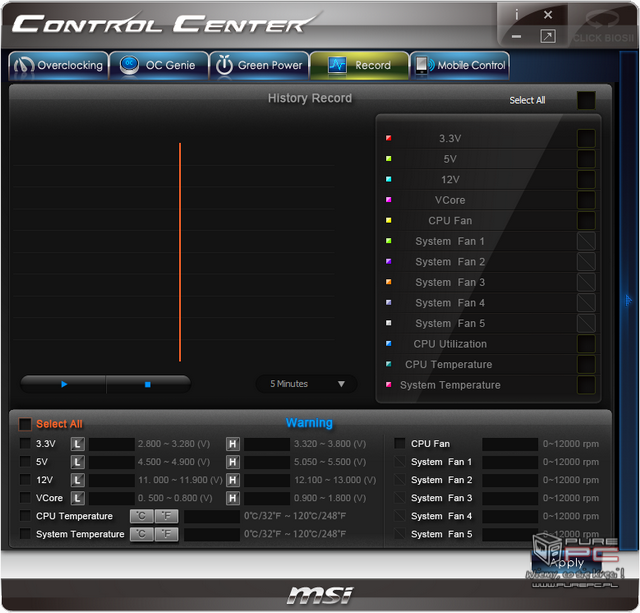

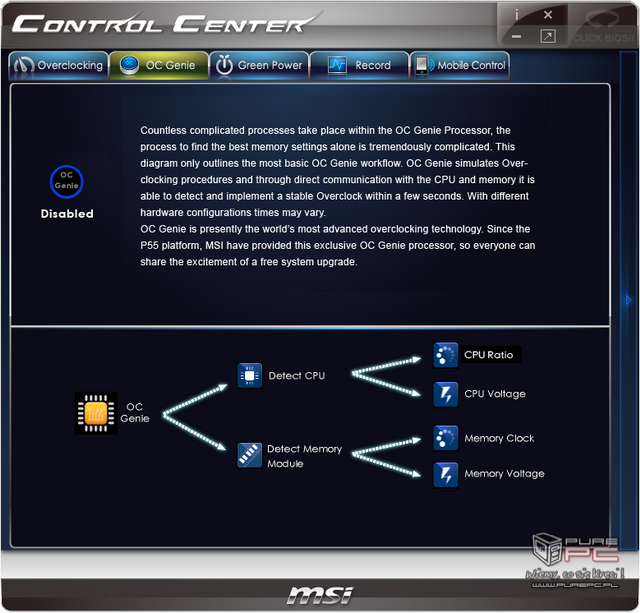

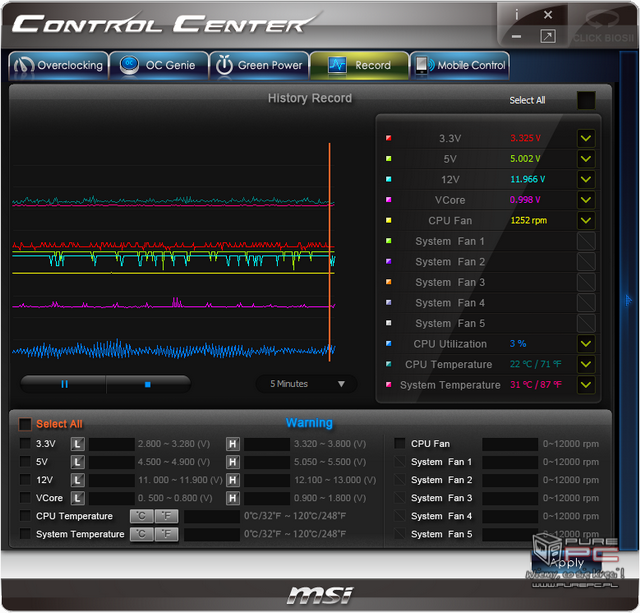

MSI Control Center

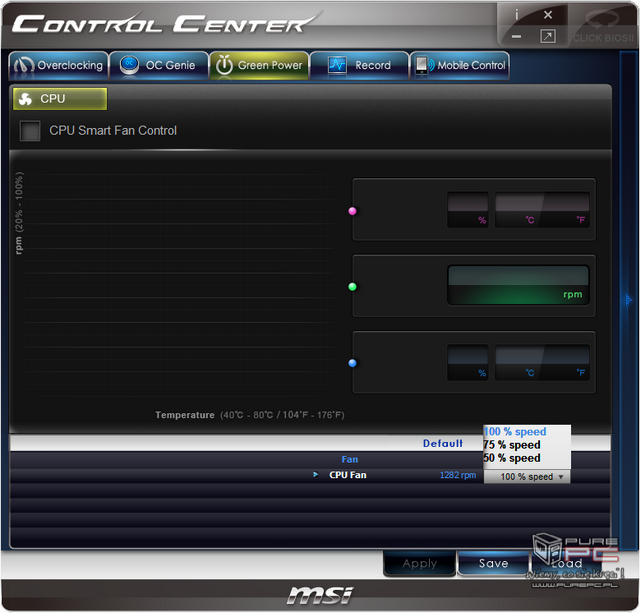

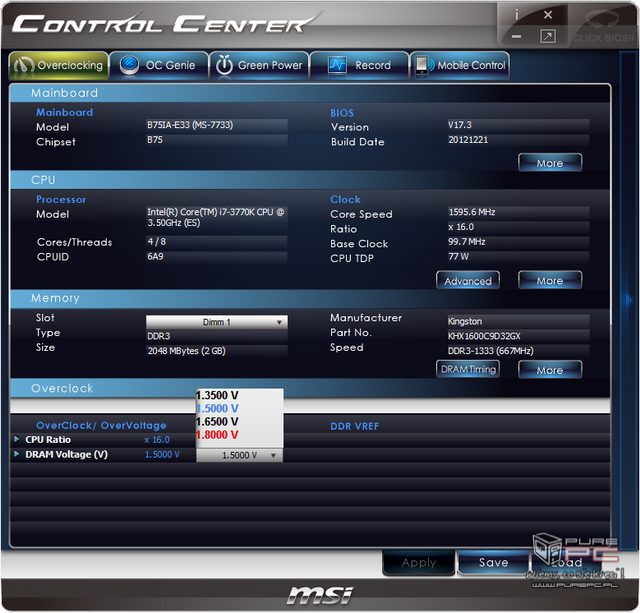

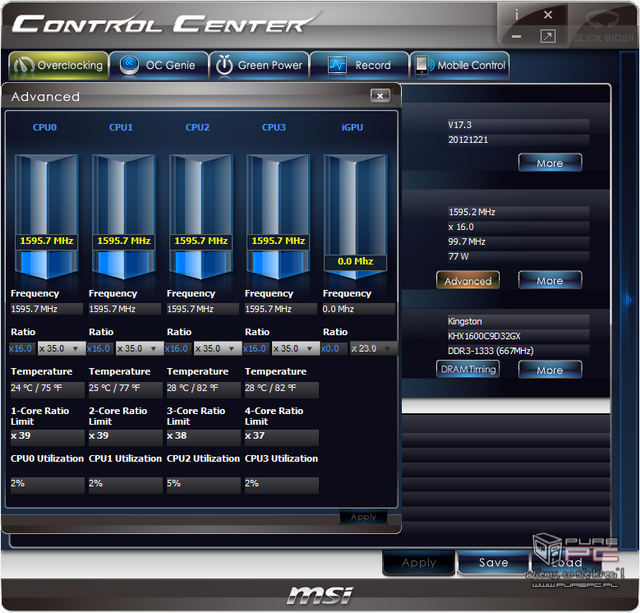

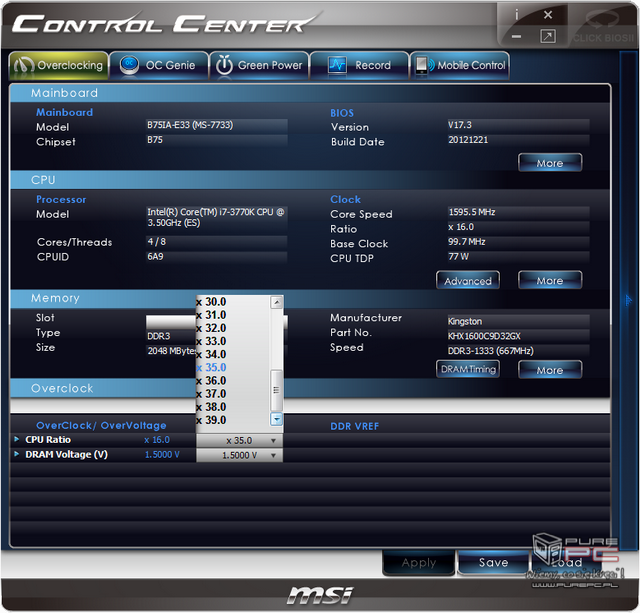

MSI dla ułatwienia overclockingu na swoich płytach głównych stworzył aplikację Control Center, należy zaznaczyć, że program jest mocno rozbudowany pod względem ilości ustawień jakich możemy dokonać za jego pośrednictwem. Większość zmian możemy wprowadzić nawet bez restartowania Windowsa. W przypadku opisywanej płyty należy wziąć pod uwagę, że chipset B75 nie ma możliwości regulacji napięć procesora, dlatego ani w samym UEFI, ani w oprogramowaniu tych ustawień nie znajdziemy. Opcje monitoringu systemu są znacznie większe - oprócz napięć i taktowań, Control Center wyświetla bardzo szczegółowe informacje na temat temperatur poszczególnych układów płyty głównej.
