Test płyt głównych Intel B75 mini-ITX LGA 1155 - Tanie maluchy

ASRock B75M-ITX - Budowa i wyposażenie

Firma ASRock powstała w 2002 roku, początkowo oferując rozwiązania dla najbardziej budżetowych zestawów i wszelkiej maści hybrydy. Konstrukcje posiadające banki DDR2 i DDR3 albo sloty PCI-E i AGP, stały się swego czasu wizytówką tego odważnego producenta. Obecnie tajwański koncern znany jest z szerokiej oferty wysokiej klasy płyt głównych dla platformy Intel i AMD, wśród których nie brakuje konstrukcji przeznaczonych dla największych entuzjastów.

Specyfikacja techniczna ASRock B75M-ITX:

• Mostek południowy: Intel B75
• Socket: LGA 1155
• Obsługiwane CPU: Core i3 / i5 / i7 / Pentium / Celeron
• Format płyty: mini-ITX
• Ilość slotów pamięci: 2x DDR3
• Maksymalna ilość pamięci: 16 GB
• Maksymalne taktowanie pamięci: 2800 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s
• Kodek dźwiękowy: Realtek ALC892
• RAID: Brak
• PCI Express 3.0 x16 : 1
• Serial ATA: 3x SATA 3.0 Gb/s + SATA 6.0 Gb/s
• Liczba portów USB 2.0: 6 (2 na płycie i 4 na tylnym panelu)
• Liczba portów USB 3.0: 4 (2 na płycie i 2 na tylnym panelu)
• Liczba portów PS/2: 1
• Liczba portów eSATA: 1
• Liczba złącz wentylatorów: 2 (1 CPU / 1 systemowy)
• Cena: ~340 złotych

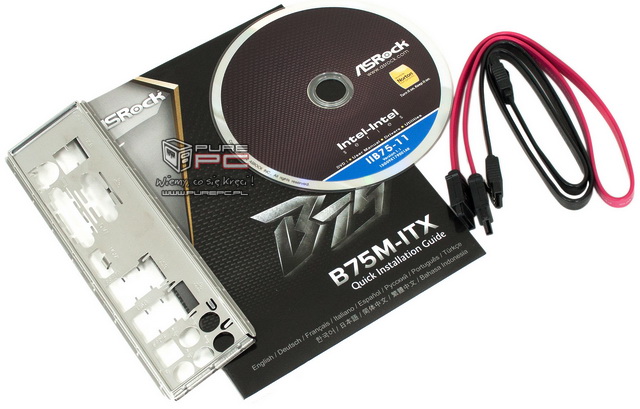

Kto przeglądał nasz poprzedni test płyt głównych mini-ITX opartych na chipsecie Intel Z77, zapewne doskonale pamięta, że niektóre z modeli wyposażone były w pokaźną ilość wszelkiej maści akcesoriów. Oczywiście, znalazło to swoje dobicie w cenie, jaka okazała się porównywalna do średniej lub nawet wyższej klasy MOBO w formacie ATX. Konstrukcje bazujące na Intel B75 są rzecz jasna znacznie tańsze, ale tym samym mniej spektakularne. Pudełko ASRock B75M-ITX utrzymane zostało w ciemnej, szaro-czarnej i typowej dla tego producenta kolorystyce. Na górnej pokrywie nadrukowana jest nazwa modelu, zaś część jego powierzchni zajmuje logo technologii XFast. W środku znajdziemy bardzo podstawowe wyposażenie: instrukcję w kilku językach, płytę ze sterownikami, maskownicę tylnych portów oraz dwa kabelki SATA.

ASRock zastosował w B75M-ITX szereg autorskich technologii, wśród których godne wzmianki są Instant Boot skracający czas ładowania systemu czy Instant Flash, aktualizujące UEFI bez uruchamiania systemu operacyjnego. Z kolei OMG (Online Management Guard) umożliwia monitoring przepływu danych z sieci, natomiast reklamowany na opakowaniu XFast usprawnia pracę LAN, USB oraz pamięci RAM. Technologia Good Night LED rzekomo dba o środowisko naturalne, a przynajmniej tak deklaruje producent, wyłączając wszystkie diody i światełka w obudowie, klawiaturze oraz oczywiście na samej płycie.

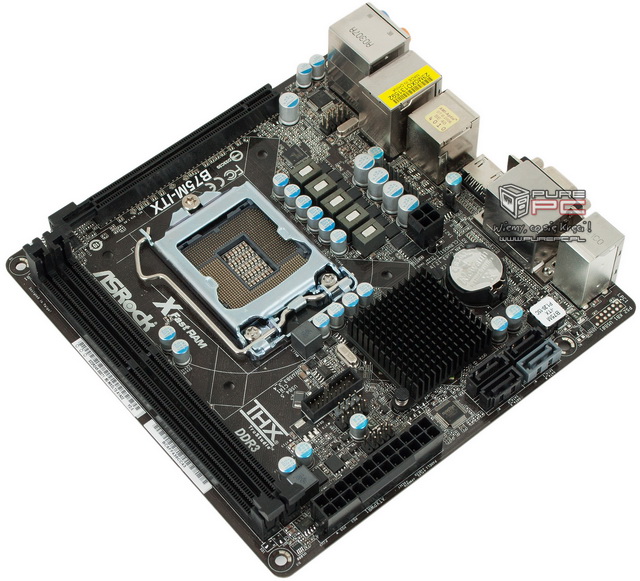

Kolorystyka ASRock B75M-ITX jest zbliżona do ubarwienia pudełka. Mamy więc czarne PCB, sloty w podobnym kolorze i trochę elementów metaliczno-srebrnych. Najwyższej klasy polimerowe kondensatory, jak informuje producent, pochodzą wprost z Japonii. Cyfrowa sekcja zasilania w układzie 4 + 2 wydaje się skromna, należy jednak pamiętać, że w tym przypadku nie przewidziano możliwości podkręcania CPU. Natomiast przy standardowych ustawieniach powinna bez większego trudu zaspokoić potrzeby energetyczne topowego Intel Core i7-3770K czy nawet Core i7-2700K.

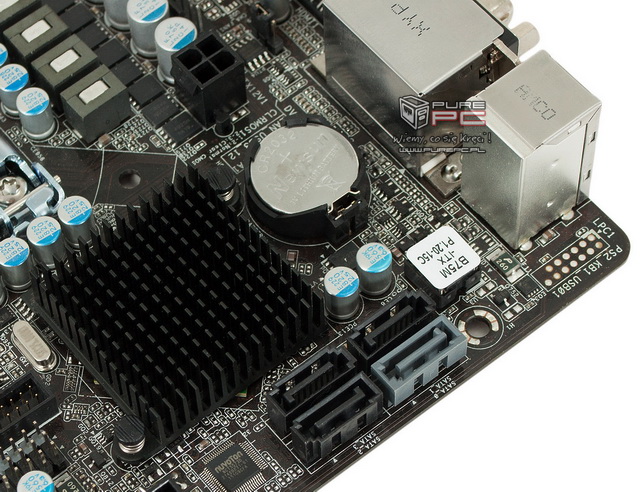

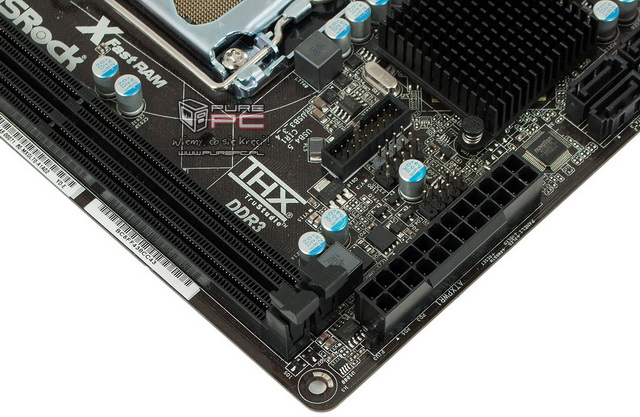

Na ASRock B75M-ITX znajdziemy cztery porty SATA, czyli standardową ilość dla płyt głównych wykonanych w formacie mini-ITX. W przypadku Intel B75 otrzymujemy tylko jedno SATA 6.0 Gb/s, zaś pozostała trójka obsługuje SATA 3.0 Gb/s. Pod portami SATA widzimy bateryjkę, chipset B75 przykryty skromnym radiatorem, natomiast po lewej znalazł się układ BIOS. Dalej wzdłuż górnej krawędzi napotkamy wtyczkę zasilania 24-pin, złącza panelu obudowy (Power/Reset itp.), jedno USB 2.0 i USB 3.0. Na końcu znajdziemy dwa banki pamięci DDR3, umożliwiające pracę kości w trybie Dual Channel. W specyfikacji ASRock B75M-ITX przy maksymalnym taktowaniu pamięci figuruje 2200 MHz, ale w najnowszej wersji UEFI dostępne są tryby do 2800 MHz.

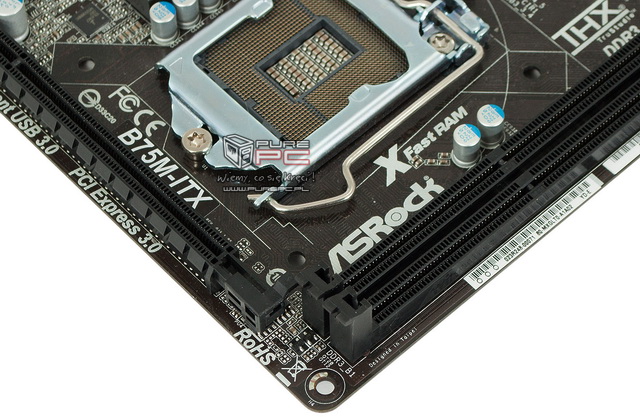

Dolną krawędź PCB zajmuje slot PCI-Express 3.0, nad którym umieszczono gniazdo procesora LGA 1155. Format mini-ITX powoduje spore komplikacje w rozmieszczeniu elementów na laminacie, chociaż w przypadku zastosowania chipsetu Intel B75, problem ten proporcjonalnie zmalał wraz z ilością zastosowanych elementów. Obok zasilania jest jeszcze wtyczka panelu audio i dwie dla wentylatorów - CPU oraz systemowa.

Odległość pomiędzy slotem PCI Express i gniazdem LGA 1155 jest stosunkowo niewielka. Skromna i pozbawiona radiatorów sekcja zasilania, zapewnia więcej miejsca na chłodzenie procesora, ale wstawienie solidnego coolera CPU wciąż może stanowić pewien problem. Optymalne jest korzystanie z czegoś o normalnych rozmiarach :)

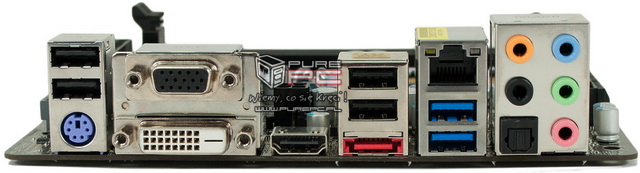

Na tylnym panelu znajdziemy kolejno od lewej strony: 2x USB 2.0, PS/2 oraz wyjścia D-Sub, DVI-D i HDMI dla wbudowanej w CPU karty graficznej. Dalej mamy 2x USB 2.0, eSATA, RJ-45 czyli LAN oraz 2x USB 3.0. Na końcu jest optyczne wyjście SPDIF oraz pozostałe pięć dla karty dźwiękowej. ASRock B75M-ITX otrzymał dobrej jakości kodek HD Realtek ALC892, umożliwiający podłączenie głośników w systemie 7.1, dodatkowo wspierający technologię THX TruStudio.

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
