Test pięciu płyt LGA1156 na Intel P55 pod Core i5 oraz Core i7

Gigabyte GA-P55-UD6

Drugą z kolei płytą Gigabyte o oznaczeniu UD6 jest najwyższy model oparty u chip P55. Topowe rozwiązania tego producenta od dłuższego czasu były budowane w oparciu o znaczną ilość faz zasilania. Tym razem UD6 wyposażone jest w aż 24-fazy! To znacznie więcej, niż stosuje konkurencja w swoich produktach o podobnej klasie/cenie.

Płyta jak inne konstrukcje Gigabyte, to niebiesko-białe barwy. Jest to trend zupełnie odwrotny od głębokiej czerni używanej przez innych. UD6 swoim wyglądem wyróżnia się znacznie na tle innych płyt z P55, ale o tym powiemy przy okazji omawiania poszczególnych komponentów.

Względem modelu UD3, dołożono trzecie złącze PCI-e x16. I tak, górny slot działa z prędkością x16, środkowy maksymalnie x8, a dolny już tylko x4. Trochę szkoda, że środkowy nie może pracować z pełną szybkością, a tak, użytkownik jest skazany na stosowanie pojedynczej karty w górnym gnieździe.

Pomimo, że w tej części przeważnie znajduje się układ P55, to pod dolnym radiatorem nie kryje się układ Intela, lecz dodatkowy kontroler RAID. Chipset umiejscowiony jest na środku płyty głównej. Ten radiator służy bardziej za przedłużenie i poprawę skuteczności chłodzenia pozostałej części radiatorów, aniżeli chłodzeniu dodatkowego kontrolera. W tym miejscu umiejscowiono również przyciski Reset, CLR CMOS oraz dziesięć złącz SATA 2.0.

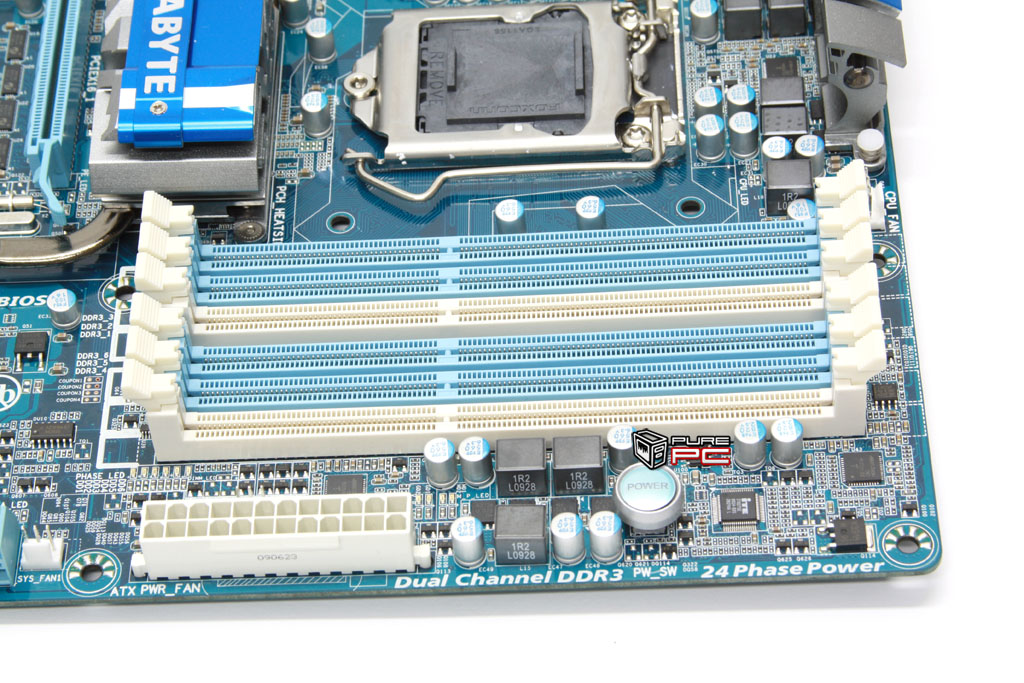

Dziwić może obecność sześciu banków pamięci, podczas gdy procesor posiada jedynie podwójny kontroler pamięci. Niestety, tutaj producent nie daje nam możliwości odblokowania trzeciego kanału w magiczny sposób. Mamy jedynie możliwość użycia większej ilości pamięci, niż w przypadku płyt innych producentów. W dalszym ciągu mamy do dyspozycji jedynie Dual Channel. Przycisk Power znajduje się w górnej części, a nie w dolnej jak to przeważnie bywa.

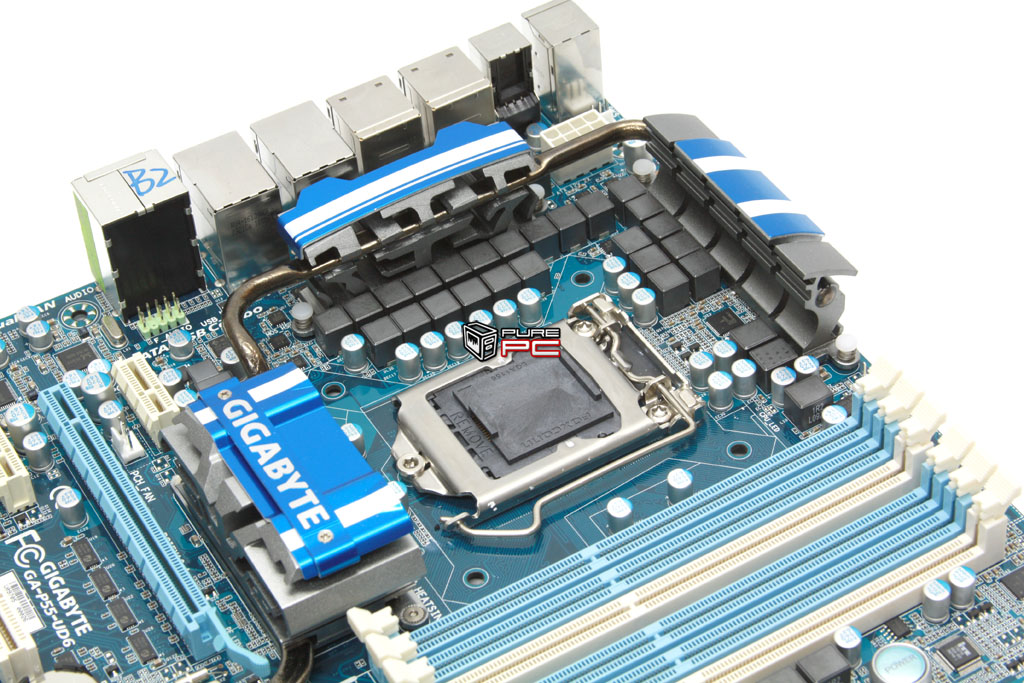

Jak już wspominaliśmy na wstępie, sekcja zasilania jest rozbudowana bardzo mocno, aż dwadzieścia cztery fazy dla rdzenia oraz trzy dla kontrolera pamięci. Za jej chłodzenie wraz z układem P55 odpowiadają trzy radiatory, które tworzą masywną konstrukcję połączoną rurką cieplną.

UD6 może być przykładem dla innych, jak spożytkować miejsce na tylnym panelu. Osiem gniazd USB 2.0 oraz dwa hybrydowe USB/eSATA zapewnią wystarczającą ilość złącz nawet dla najbardziej wybrednych użytkowników. Wyprowadzenia Audio, dwie sieciówki, dwa złącza FireWire oraz współdzielone PS/2.

Akcesoria

UD6 jest już wyposażona lepiej niż UD3, jednak bez żadnych rewelacji. Z bardziej niespotykanego wyposażenia otrzymujemy wyprowadzenie SATA wraz z zasilaniem na śledziu.

Oprogramowanie

UD6, tak samo jak UD3 posiada wsparcie dla EasyTune6 i Dynamic Energy Saver 2, o których pisaliśmy na poprzedniej stronie.

Specyfikacja

BIOS

• Base Clock: 100-1200MHz
• Vcore: 0.5 – 1.9V
• VTT: 0.80 – 1.94V
• VPCH: 0.85 – 2.08V
• VMEM: 1.30 – 2.60V
