MSI MPG Z490 Carbon EK X - UEFI i Oprogramowanie

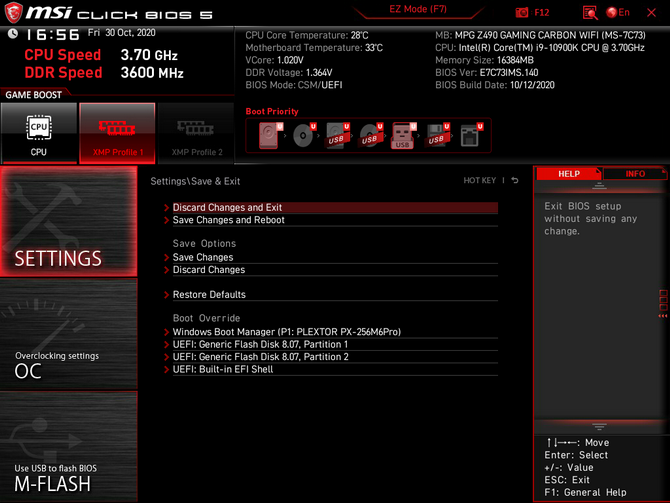

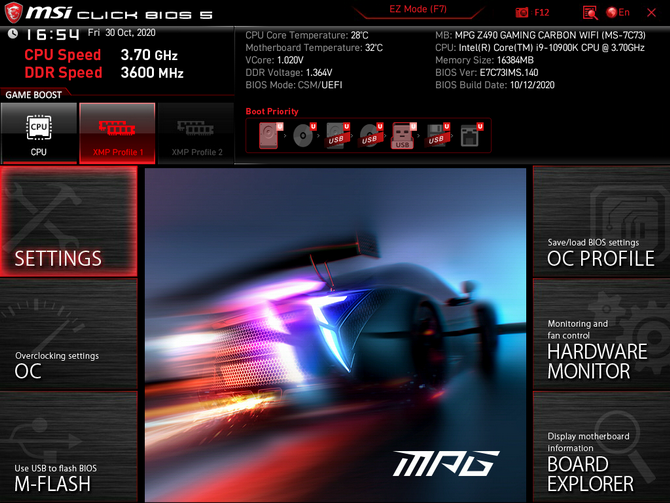

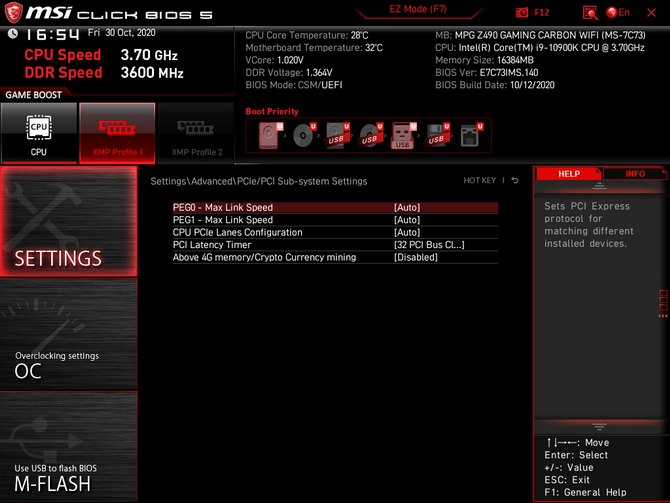

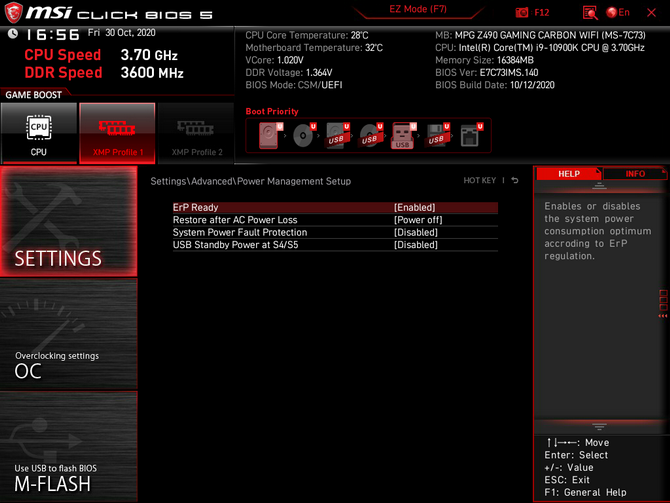

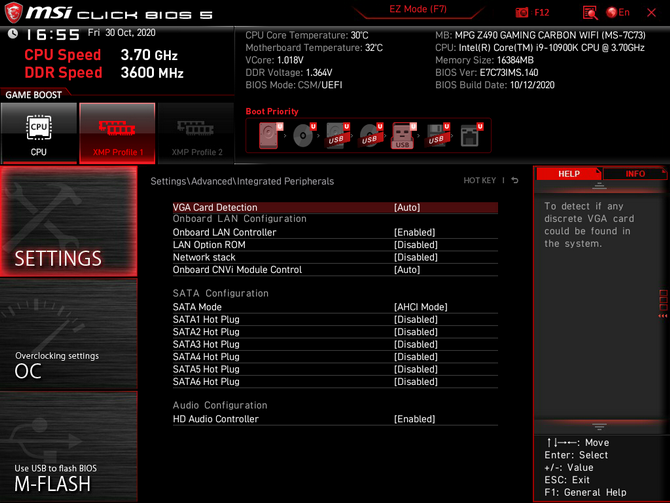

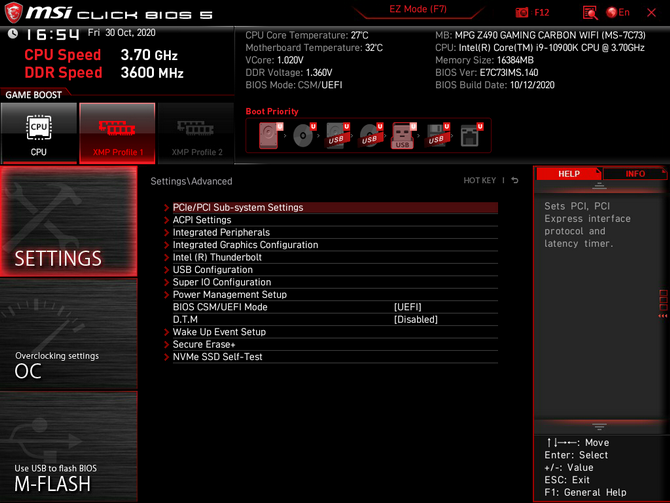

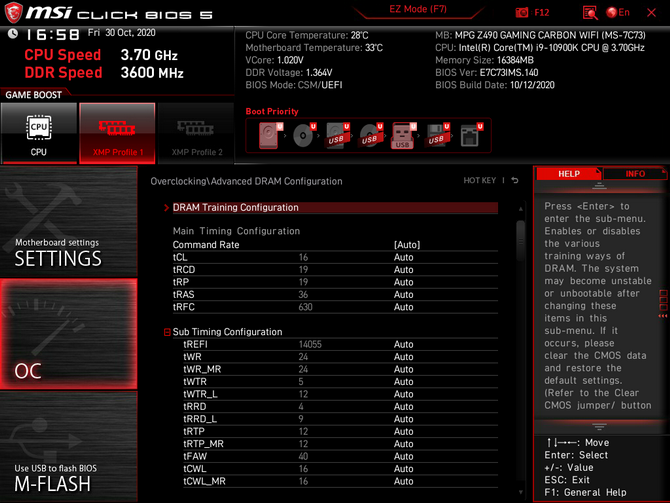

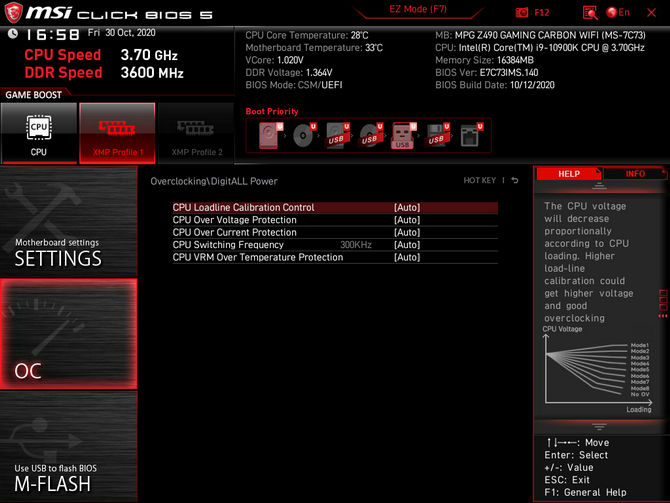

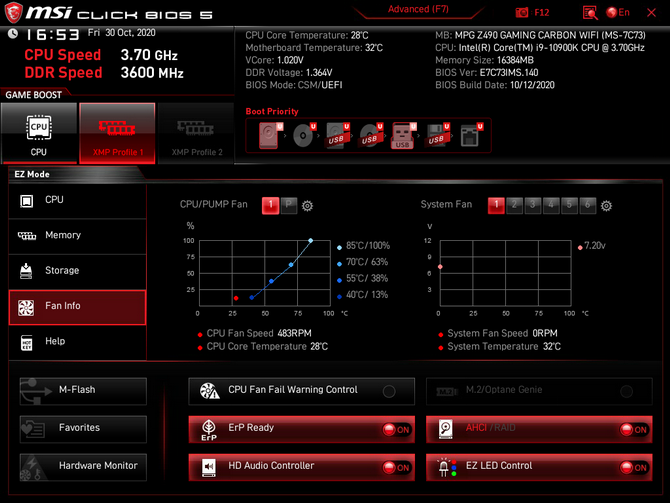

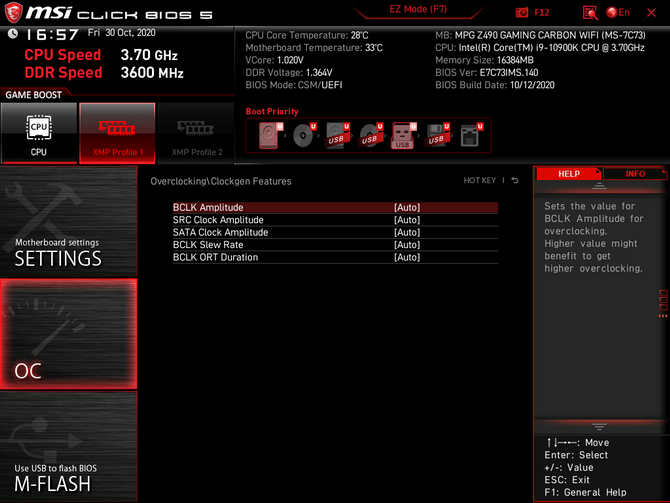

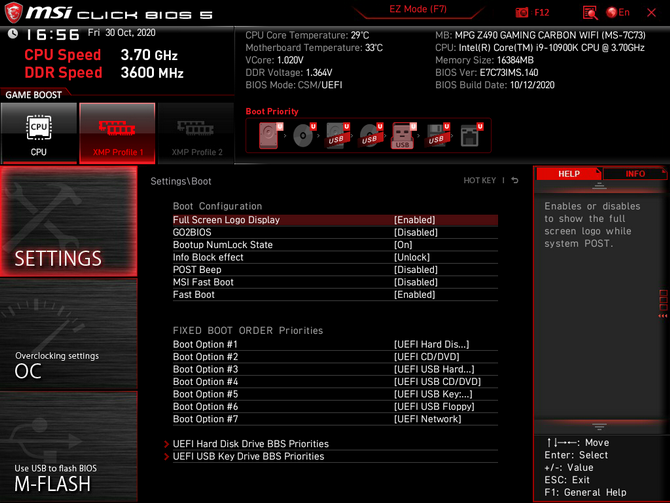

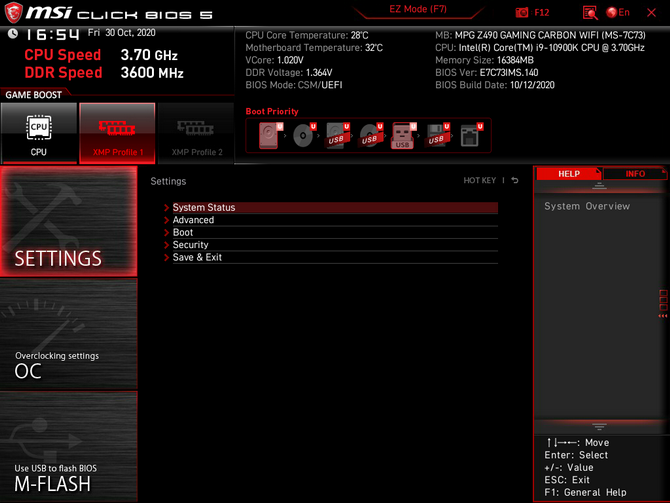

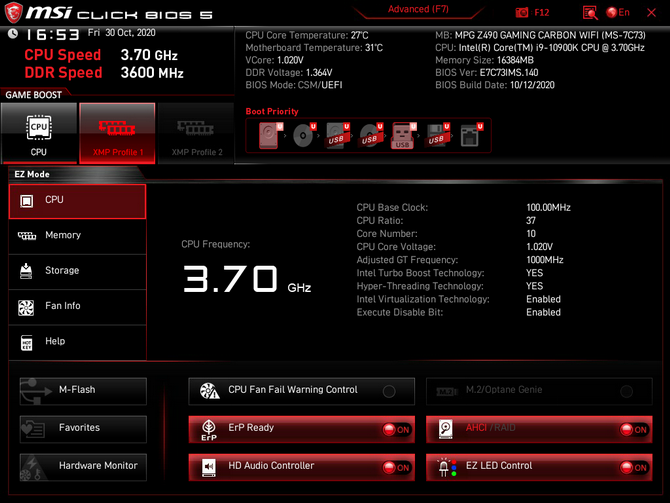

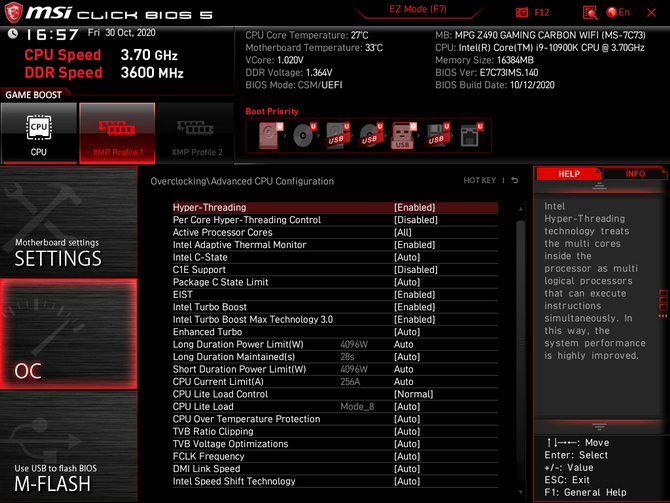

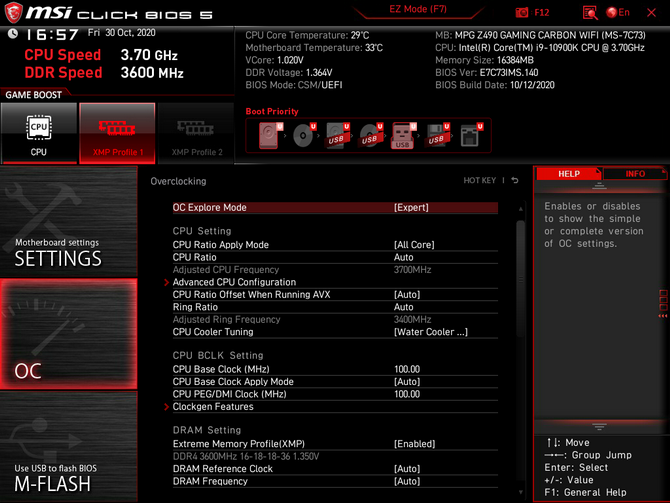

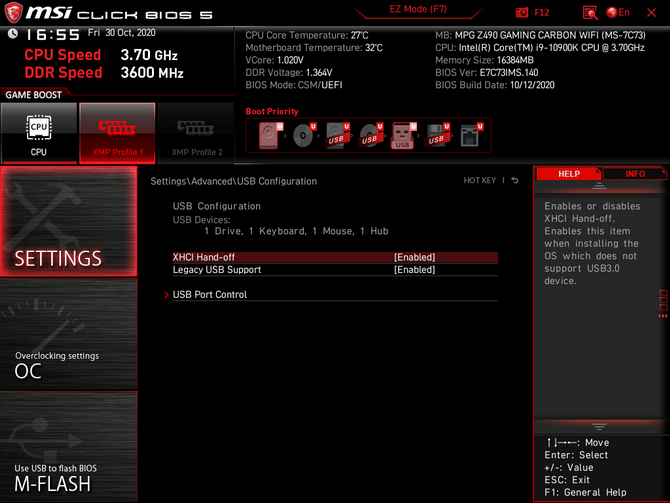

UEFI w płycie głównej MSI MPG Z490 Carbon EK X zostało utrzymane w standardowym układzie, gdzie na wstępie raczeni jesteśmy trybem uproszczonym, natomiast po naciśnięciu F7 przechodzimy do zaawansowanych ustawień. Całość tradycyjnie podzielono na sześć symetrycznych bloków. Górna część okna zawiera podstawowe informacje m.in.: wersję BIOS, ilość pamięci, taktowanie czy temperatura procesora. W lewym górnym rogu umieszczono przyciski Game Boost (automatyczne podkręcanie CPU) oraz wskaźnik informujący o aktywacji profilu XMP DDR4. Wszystko co dotyczy overclockingu umieszczono w zakładce OC, zatem chcąc podkręcać lub modyfikować kluczowe parametry, trzeba tam skierować swoje kroki. Zakładka M-Flash pozwala łatwo zaktualizować BIOS do najnowszej wersji. Najbardziej rozbudowana zakładka Settings pozwoli nam ustawić wszystko co związane z układami umieszczonymi na płycie głównej, jak również opcje bootowania. Kolejnymi zakładkami są Hardware Monitor, gdzie mamy informacje o parametrach pracy, oraz Board Explorer, ułatwiający rozeznanie co zostało podłączone. Ustawienia taktowań i napięć wyglądają następująco:

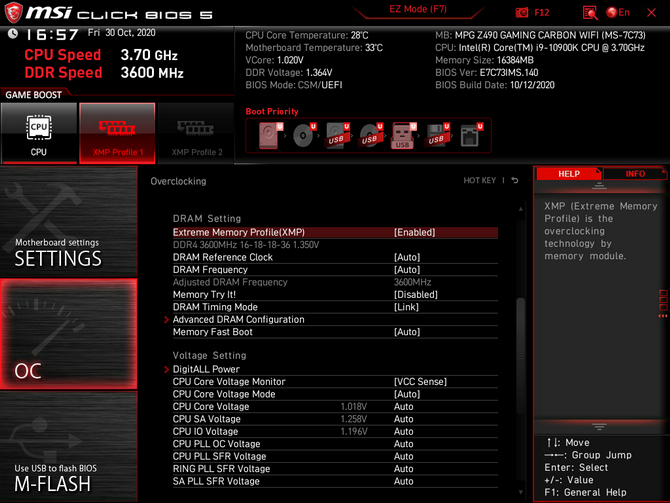

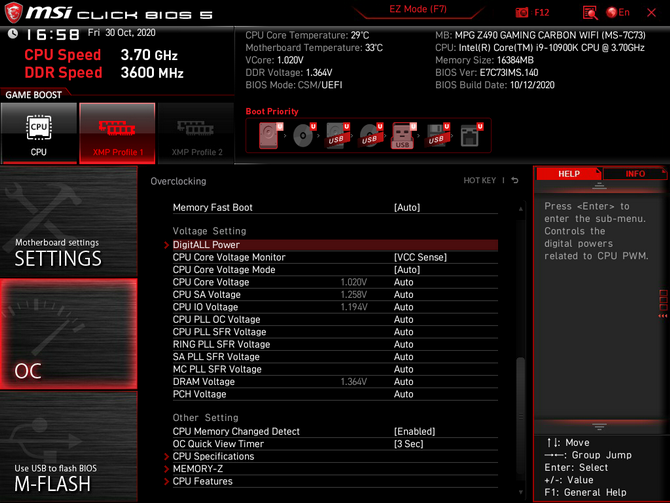

- CPU Core Voltage: 0.600 - 2.150V
- CPU SA Voltage: 0.600 - 1.800V
- CPU IO Voltage: 0.600 - 1.750V
- CPU PLL OC Voltage: 0.600 - 2.200V
- CPU PLL SFP Voltage: 0.900 - 1.500V
- RING PLL SFR Voltage: 0.900 - 1.500V
- SA PLL SFR Voltage: 0.900 - 1500V
- MC PLL SFR Voltage: 0.900 - 1500V
- DRAM Voltage: 0.600 - 2.200V
- CPU BASE Clock (BCLK): 10.00 - 655.25 MHz
- CPU PEG / DMI Clock: 95.00 - 200.00 MHz
W kwestii oprogramowania MSI dostarcza kilka przydatnych narzędzi m.in. Dragon Center pozwalające regulować i monitorować większość parametrów komputera, jak również przeprowadzić automatyczną optymalizację systemu czy aktualizację BIOS. Dostępna jest spersonalizowana wersja CPU-Z oraz aplikacja Intel Extreme Tuning do majstrowania w ustawieniach pamięci oraz procesora. Ponieważ większość nowych zestawów komputerowych jest pozbawiona napędu CD/DVD, wszystkie programy znajdziecie na stronie producenta (LINK).
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_3_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_4_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_5_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_6_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_7_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_8_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_9_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_10_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_11_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_12_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_13_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_14_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_15_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_16_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_17_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_18_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_19_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_20_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_21_b.png)
![Test MSI MPG Z490 Carbon EK X - Płyta główna chłodzona wodą [nc1]](/image/artykul/2020/10/31_test_msi_mpg_z490_carbon_ek_x_plyta_glowna_chlodzona_woda_22_b.png)
