Test Hyperbook A16 Zen z AMD Ryzen 9 9955HX3D oraz NVIDIA GeForce RTX 5070 Ti. Jeden z bardziej opłacalnych laptopów do gier

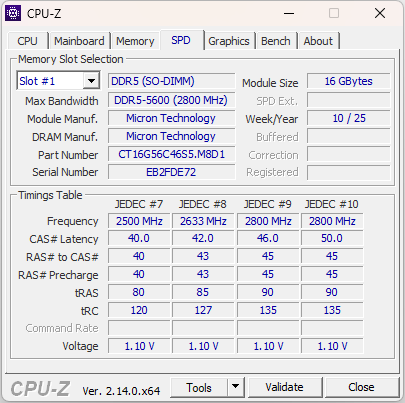

Test Hyperbook A16 Zen - Specyfikacja techniczna

Sercem notebooka Hyperbook A16 Zen jest 16-rdzeniowy i 32-wątkowy procesor AMD Ryzen 9 9955HX3D z serii Fire Range. Za wyświetlanie grafiki odpowiada zarówno zintegrowany układ AMD Radeon 610M jak również osobny układ graficzny NVIDIA GeForce RTX 5070 Ti Laptop GPU. Dzięki aktywnej funkcji przełączania się grafik (Optimus), do bardziej wymagających zadań aktywowana zostaje automatycznie karta NVIDIA GeForce RTX 5070 Ti. Funkcja przełączania się grafik powinna również wydłużyć czas pracy na baterii, co sprawdzę w dalszej części artykułu. Jeśli natomiast potrzebujemy uzyskać maksymalną wydajność układu Blackwell, to w aplikacji Control Center jest opcja przełączenia się na Discrete Graphics, czyli opcję, gdzie dGPU bezpośrednio komunikuje się z ekranem, a zintegrowany układ graficzny jest wyłączony.

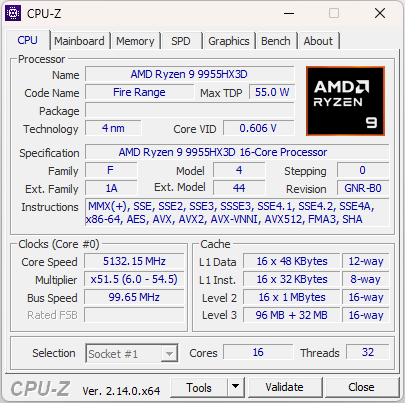

AMD Ryzen 9 9955HX3D to flagowy procesor z najnowszej generacji Fire Range, przygotowany z myślą o wydajnych notebookach do gier oraz pracy kreatywnej. Zbudowany jest tak samo jak desktopowy odpowiednik (o wyższych limitach mocy) w postaci AMD Ryzen 9 9950X3D. Posiada dwa klastry CCD, w każdym po 8 rdzeni Zen 5 (układy Fire Range nie korzystają z mniejszych rdzeni Zen 5c w przeciwieństwie do APU Strix Halo / Krackan Point). Taktowanie bazowe procesora wynosi 2,5 GHz, natomiast w trybie Turbo sięga 5,4 GHz. Zegary są zatem bardzo podobne jak w poprzedniku w postaci Ryzen 9 7945HX. Układ Fire Range posiada łącznie 144 MB cache (dzięki 2. generacji 3D V-Cache), w tym 16 MB cache L2 oraz 128 MB cache L3. Bazowe TDP procesora wynosi 55 W, jednak w notebooku Hyperbook A16 Zen procesor może pracować z limitem sięgającym 140 W.

AMD Zen 5 oferuje m.in. podwojone instrukcje procesora typu fetch, dwa 4-drożne bloki dekodowania oraz dwa 6-drożne bloki μOP Cache. Zen 5 charakteryzuje się ponadto 8-drożnym blokiem Dispatch (poszerzonym względem Zen 4 o 33%), w którym instrukcje typu Macro-ops są przenoszone z frond-endu do obszaru Out-of-Order. Rozbudowana w taki sposób predykcja rozgałęzień ma charakteryzować się niższymi opóźnieniami, większą dokładnością oraz przepustowością w transferze danych. Poszerzono również silnik wykonawczy i w tym wypadku także mowa o 8-drożnym bloku dispatch/retire. O 50% zwiększono liczbę jednostek arytmetyczno-logicznych (z 4 do 6), co jest pierwszą zmianą od czterech generacji Zen 5. Tym samym AMD idzie śladami Intela, który w ostatnich generacjach rdzeni Performance także zwiększył liczbę ALU. Zen 5 oprócz powiększenia liczby ALU otrzymał również bardziej zunifikowany scheduler pod obsługę ALU. Na pokładzie Zen 5 znajdziemy ponadto 4 jednostki AGU (jednostki służące do obliczania adresów pamięci, pod które procesor ma się odwołać, np. w celu pobrania lub zapisu danych). Zwiększono również okno dla wykonawczych instrukcji dla procesora. Zmniejszone opóźnienia w transferze danych mają być możliwe m.in. dzieki obsłudze instrukcji FMUL, odpowiadających za zwielokrotnienie operacji typu FP64; FADD (dodanie 64-bitowych operacji podwójnej precyzji w rejestrze zmiennoprzecinkowym) oraz FMA (instrukcje do wykonywania operacji mnożenia i dodawania). Mikroarchitektura Zen 5 to również pierwsza od lat, w której AMD powiększyło cache L1-D (Data) z 32 KB 8-Way do 48 KB 12-Way. Producent chwali się nie tylko podwojoną, maksymalną przepustowością do pamięci cache L1, ale również zmodernizowanym i ulepszonym pobieraniem wstępnym pamięci podręcznej (technika mająca na celu zwiększenie wydajności procesora poprzez pobieranie instrukcji lub danych z pierwotnego magazynu lub wolniejszej pamięci do szybszej pamięci lokalnej zanim będzie to faktycznie potrzebne). Nie brakuje ponadto pełnego wsparcia dla instrukcji AVX-512 z 512-bitową ścieżką dla danych.

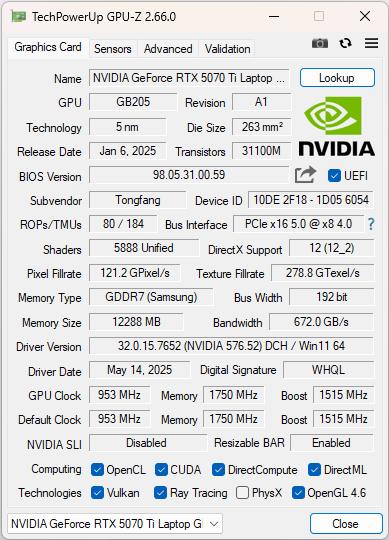

NVIDIA GeForce RTX 5070 Ti Laptop GPU to przedstawiciel architektury Blackwell w notebookach. Oferuje on rdzeń GB205 z 5888 rdzeniami CUDA oraz 12 GB pamięci GDDR7 na 192-bitowej magistrali, dostarczając przepustowości rzędu 672 GB/s. Układ oferuje wysoką wydajność zarówno w rasteryzacji jak i Ray Tracingu, będąc znacznie wydajniejszym dGPU w porównaniu do GeForce RTX 4070 Laptop GPU i zazwyczaj rywalizując z GeForce RTX 4080 Laptop GPU. Układ wspiera pełną formę DLSS 4, a więc nie tylko skalowania z użyciem modelu Transformer, ale również Multi Frame Generation w konfiguracjach x2, x3 oraz x4. W testowym laptopie MSI Stealth A16 AI+, maksymalny współczynnik TGP sięga 140 W, co oznacza że mamy do czynienia z najwydajniejszą wersją karty, która zwłaszcza w połączeniu z DLSS 4, zaoferuje odpowiednią wydajność w natywnej rozdzielczości ekranu testowanego notebooka Hyperbook.

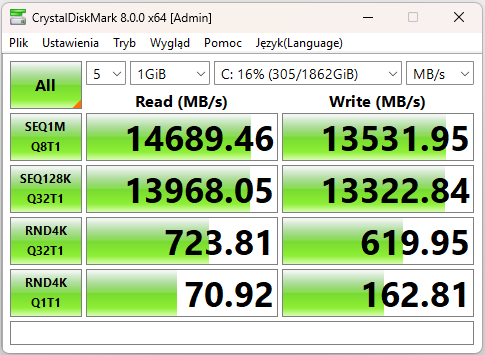

Testowany sprzęt został wyposażony w 2 TB nośnik SSD Samsung 9100 PRO, bazujący na najnowszej magistrali PCIe 5.0 x4 z interfejsem NVMe 2.0. Jest to obecnie jeden z najwydajniejszych przedstawicieli SSD, wykorzystujących PCIe 5.0. Dysk korzysta z autorskiego kontrolera Samsunga i cechuje się sekwencyjnym odczytem i zapisem na poziomie odpowiednio 14 700 MB/s oraz 13 400 MB/s. Liczba operacji dla losowych próbek odczytu oraz zapisu to z kolei odpowiednio 1 850 000 IOPS oraz 2 600 000 IOPS. Samsung 9100 PRO korzysta z kości TLC V-NAND oraz dodatkowo posiada 2 GB wbudowanej pamięci LPDDR4X jako bufor dla danych. Współczynnik TBW dla 2 TB wersji wynosi natomiast 1200 TBW.
