Test Corsair AX1600i 1600W - Nieprzyzwoicie wydajny zasilacz

Corsair AX1600i - Analiza strony pierwotnej

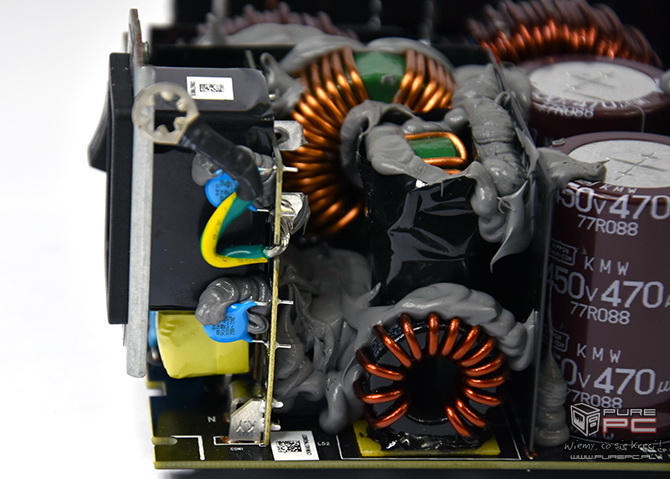

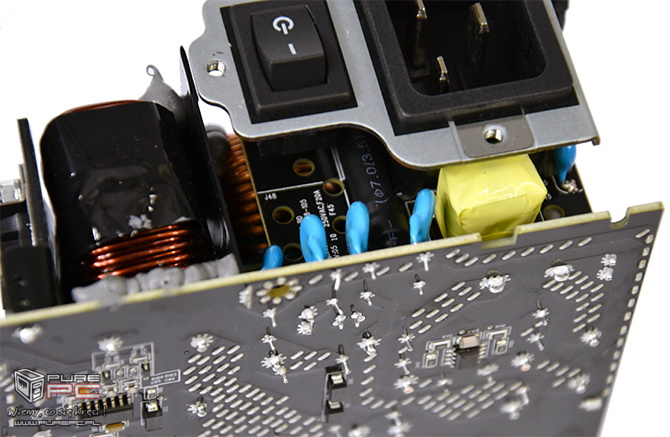

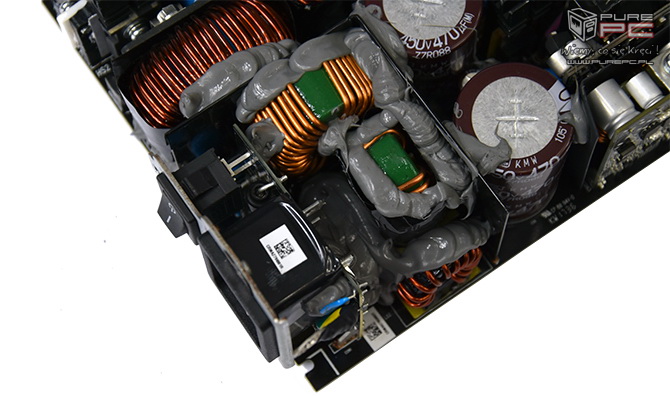

Na wtyku zasilania AC znajduje się dedykowana PCB, na której umieszczono dwa kondensatory ceramiczne typu Y (niebieskie dyskowe), bezpiecznik oraz dwa kondensatory poliestrowo-metalizowane typu X (żółte). Dalsza cześć filtracji jest na głównym laminacie, gdzie mamy kolejne cztery kondensatory ceramiczne typu Y (niebieskie dyskowe), trzy cewki z rdzeniem ferrytowym, a także warystor. Cewki są odizolowane od reszty elektroniki kawałkiem blaszki, a całość solidnie zalana szarym klejem. Jeszcze jedną cewkę znajdziemy na płytce z kontrolerem PFC, po drugiej stronie laminatu. Etap filtracji napięcia wejściowego jest bardzo dobry.

Za filtrem EMI widzimy dwa aluminiowe radiatory. Jeden to kawałek blachy, drugi o zwiększonej pojemności cieplnej. W typowym zasilaczu znajduje się mostek prostowniczy, jednak tutaj został zastąpiony dwoma tranzystorami Toshiba TK62J60W, które mogą dostarczyć maksymalnie (wytrzymać) 61,8 A w trybie ciągłym w To=25 °C a parametr RDS(on) jest na poziomie 33 mΩ.

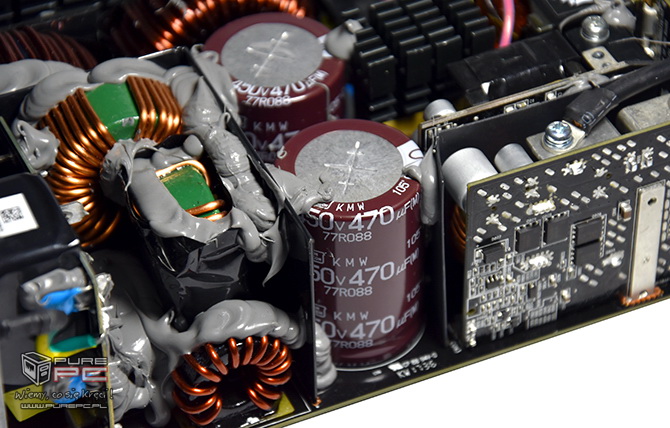

W układzie APFC mamy trzy wysokonapięciowe kondensatory filtrujące japońskiej produkcji Rybycon serii MXK o pojemności 680 µF na 450 V i żywotności 3000 godz. oraz dwa Nippon Chemi-Con serii KMW o pojemności 470 µF na 400 V i żywotności 2000 godz. Wszystkie certyfikowane są do pracy przy maksymalnej temperaturze 105 °C. Łączna pojemność 1620 µF robi niemałe wrażenie.

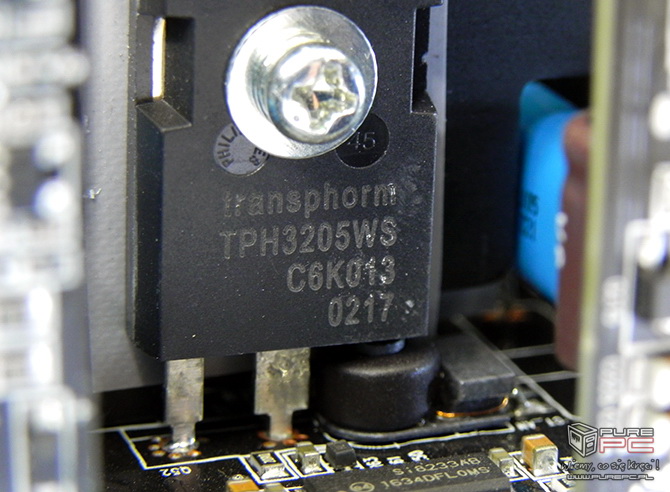

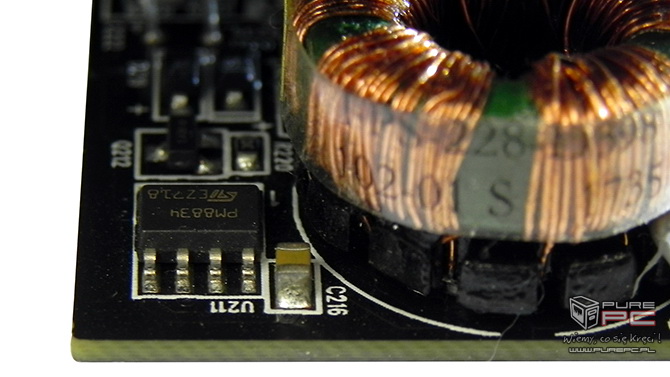

W układzie aktywnego PFC znajdziemy dwie duże cewki, cztery tranzystory HEMT (High Electron Mobility), znane również jako MODFET na bazie azotku galu (GaN), Transphorm TPH3205WSB, które pracują w topologii totem pole. Charakteryzują się parametrem RDS(on) na poziomie 60 mΩ i są w stanie dostarczyć 35 A w trybie ciągłym przy 25 °C. Są one kontrolowane przez dwa układy Si8233BD oraz znajdujący się na pionowym laminacie STMicroelectronics PM8834.

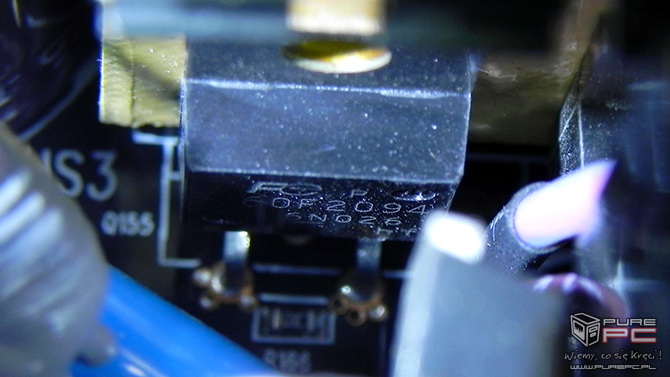

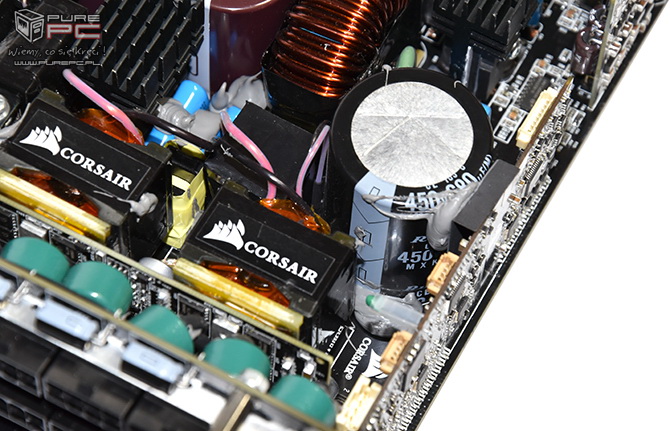

Za przełączanie odpowiadają cztery MOSFETy 60F2094, ale w załączonej dokumentacji nie znalazłem ich specyfikacji. Między radiatorem APFC, a radiatorem sekcji kluczowania, umieszczono elementy układu rezonansowego LLC.
