Test ASUS Prime X470-PRO - Dobra płyta główna dla AMD Ryzen

ASUS Prime X470-PRO - Budowa i wyposażenie

ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w firmie ACER, jednak faktyczny debiut z gotową ofertą nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne oraz komponenty komputerowe. Płyty główne i karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która nieustannie ulepsza oraz modyfikuje swoje rozwiązania.

Specyfikacja ASUS Prime X470-PRO:

• Mostek południowy: AMD X470
• Socket: AM4
• Obsługiwane procesory: AMD Ryzen / A6 / A8 / A10 / A12 / X4
• Format płyty: ATX
• Ilość slotów pamięci: 4x DDR4
• Maksymalna ilość pamięci: 64 GB
• Maksymalne taktowanie pamięci: 3466 MHz
• Karta sieciowa: 1x 10/100/1000 Mb/s (Intel I211-AT)
• Kodek dźwiękowy: Realtek ALC1220
• Obsługa SLI/CrossFire: Tak/Tak (x8/x8)
• RAID: Tak (0/1/10)
• 2x PCI-Express 3.0 x16
• 1x PCI-Express 2.0 x4
• 3x PCI-Express 2.0 x1
• 6x SATA 6.0 Gb/s (AMD X470)
• 1x M.2 PCI-Express 3.0 x4 (2242/2260/2280/22110)
• 1x M.2 PCI-Express 3.0 x2 (2242/2260/2280)
• 6x wtyczki wentylatorów (4-pin)
• 4x USB 2.0 (4 na płycie / 0 na tylnym panelu)
• 7x USB 3.1 Gen1 (2 na płycie / 5 na tylnym panelu)
• 1x USB 3.1 Gen1 Typ C (1 na tylnym panelu)
• 2x USB 3.1 Gen2 Typ A (1 na płycie / 2 na tylnym panelu)

ASUS Prime X470-PRO zamknięto w opakowaniu typowym dla reprezentantów tej rodziny, będącym stosunkowo skromnym i zachowawczym, okraszonym tylko zdjęciem urządzenia oraz szeregiem logotypów. Jeśli spojrzycie na pudełko ASUS Prime Z370-A albo ASUS Prime X370-PRO wielkich różnic nie dostrzeżecie. Na spodzie umieszczono trochę więcej pikantnych szczegółów technicznych oraz najważniejszych rozwiązań. W środku znajdziemy wielojęzyczną instrukcję obsługi, zaślepkę portów I/O, płytkę ze sterownikami, kabelki SATA, nakładkę do łatwiejszego wpięcia przewodów od obudowy oraz sztywny (podwójny) mostek SLI. Cudów trudno oczekiwać, bo ostatnimi czasy producenci nie rozpieszczają kupujących - nawet złamanego śledzia z dodatkowymi USB żałują. Mimo wszystko, ASUS Prime X470-PRO kosztuje około 700 złotych, dlatego można oczekiwać czegoś ekstra nie wykluczając osobnego modułu WiFi/Bluetooth.

Stylistycznie ASUS Prime X470-PRO względem ASUS Prime X370-PRO przeszedł solidny lifting, wypadając naprawdę smakowicie i zdecydowanie ciekawiej od ASUS Prime Z370-A, dzięki zmienionym radiatorom oraz prostszej (wciąż jednak plastikowej) maskownicy tylnych portów. Całość wydaje się bardziej spójna, kompletna, lepiej przemyślana i wysmakowana. Mieszanka czarnego oraz białego koloru w odpowiednich proporcjach wygląda apetycznie, niemniej metaliczny odcień radiatorów trochę kontrastuje z pozostałymi elementami. Laminat poprzecinano białymi pasami zamiast trójkątnych figur geometrycznych (ASUS Prime Z370-A), co również w ogólnym rozrachunku prezentuje się korzystniej, współgrając z odpromiennikami umieszczonymi na sekcji zasilania. ASUS Prime X470-PRO pomimo nie-gamingowego pozycjonowania, otrzymał także podświetlenie AURA Sync występujące w okolicach mostka południowego, maskownicy I/O oraz osobno wyróżnionych ścieżek kodeka dźwiękowego.

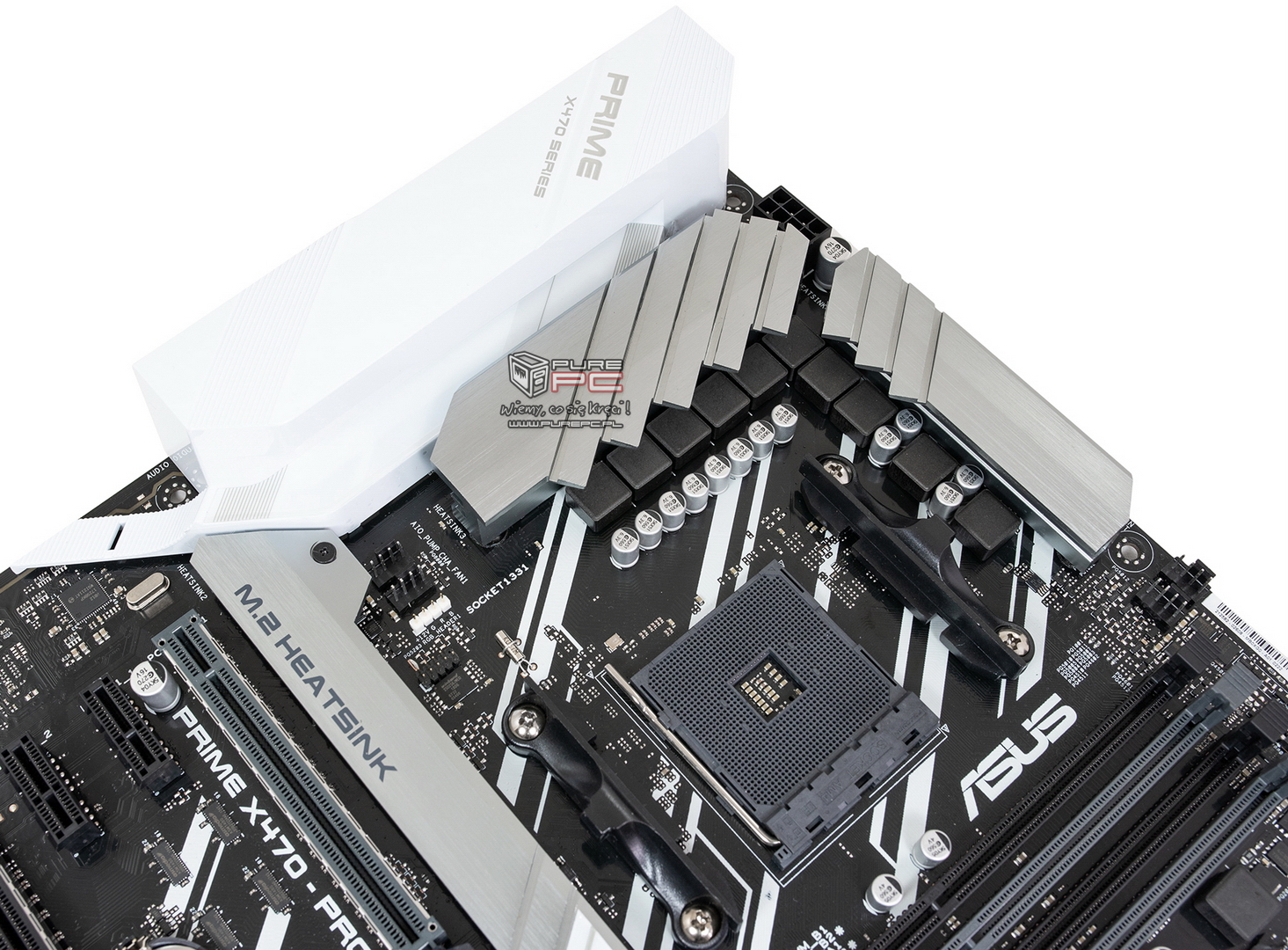

Płyta główna została wykonana w formacie ATX, mogąc pochwalić się dziesięcioma fazami zasilania, gdzie każda otrzymała swojego prywatnego MOSFETa, podobnie zresztą jak poprzedniczka ze starszym chipsetem. Wszystko kontroluje technologia DIGI+ Power Control mająca w założeniach zapewniać niskie temperatury i redukować wahania napięć. Radiatory przykręcane śrubkami szczelnie przylegają do elementów elektronicznych, sprawiając ogólnie pozytywne wrażenie, chociaż producent zapomniał chyba o możliwości dodania żeberek z prawdziwego zdarzenia - konstrukcyjnie odpromienniki przypominają bowiem monolity, zaś rzeźbienia widoczne na wierzchu są zabiegiem czysto estetycznym. Zabrakło również heat-pipe'a łączącego obydwa aluminiowe bloczki, pod którymi umieszczono thermopady. Kamera termowizyjna jakiej używamy w testach temperatur zweryfikuje skuteczność tego rozwiązania.

ASUS Prime X470-PRO posiada trzy sloty PCI-Express x16, niemniej elektrycznie mamy kolejno x16/x8/x4 (dwa pierwsze 3.0, ostatni 2.0), natomiast resztę laminatu wypełniają PCI-Express 2.0 x1. Dwa główne sloty (PCI-Express 3.0) zostały wzmocnione metalowymi blaszkami, co powinno zapobiegać wyginaniu się plastiku w przypadku instalacji ciężkich kart graficznych. Opisywana płyta główna umożliwia uruchomienie konfiguracji NVIDIA SLI / AMD CrossFire w trybie x8/x8, podobnie jak często krytykowany Intel Z370, natomiast pełną przepustowość x16/x16 zapewniają tylko platformy HEDT (X299 / TR4). ASUS Prime X470-PRO oferuje sześć 4-pinowych złączy dla wentylatorów, jedno jest specjalnie dedykowane AiO, natomiast wszystkie umieszczone dość rozsądnie (parami), chociaż do dwójki między radiatorami po montażu komponentów trudno się dostać. Ułożenie elementów na laminacie oceniam pozytywnie.

Mostek południowy przykryto stosunkowo dużym radiatorem, ponieważ chipset jest niewiele większy od zlokalizowanej nieco powyżej bateryjki BIOS, zachowując rozsądne temperatury nawet bez dodatkowego chłodzenia. Odpromiennik składa się z dwóch modułów - pierwsza część jest statyczna, druga natomiast po odkręceniu śrubek okazuje się chłodnicą dla dysków M.2, której zafundowano także thermopad. Całkiem praktyczne oraz sensownie usytuowane rozwiązanie dla nośników PCI-Express 3.0 x4 (2242/2260/2280/22110). Obok znajduje się kolejne M.2 PCI-Express 3.0 x2 (2242/2260/2280), jednak pozbawione firmowego radiatora. Na krawędzi laminatu umieszczono także sześć pionowych SATA obsługiwanych przez chipset, wtyczki dodatkowych USB 2.0/3.1, port COM, złącze panelu obudowy i dodatkowego paska RGB LED.

ASUS Prime X470-PRO posiada jednostronne banki pamięci DDR4, gdzie wstawimy maksymalnie cztery 16 GB moduły o taktowaniu 3466 MHz (według oficjalnej strony, bo ciągle pojawiają się nowsze wersje UEFI). Wybranie odpowiednich slotów dual channel ułatwia kolorystka, daltonistom zaś podpowie czytelna instrukcja wydrukowana na powierzchni PCB. Tradycyjnie mieści się tutaj 24-pinowe złącze zasilania oraz USB 3.1 przygotowane do wyprowadzenia na front obudowy. Czego zabrakło? Zdecydowanie przydałby się przycisk Clear CMOS, jak również Power i Reset, znacznie ułatwiające overclocking na rozłożonym zestawie. Takie elementy kosztują przecież grosze, kiedyś były standardowym wyposażeniem płyt głównych ze średniego oraz wyższego segmentu, a dzisiaj stają się rarytasem nawet w zaawansowanych modelach.

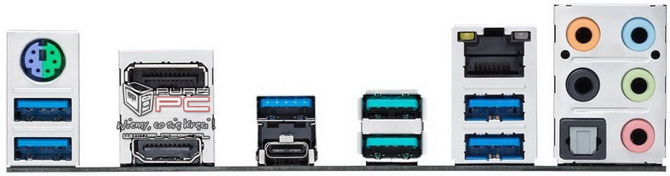

Tylny panel ASUS Prime X470-PRO jest wierną kopią ASUS Prime X370-PRO, obejmując pojedyncze PS/2, wyjścia video DisplayPort 1.2 i HDMI 1.4, złącze RJ45 LAN oraz baterię portów USB. Sumarycznie mamy 5x USB 3.1 Gen1 (Typ A), 1x USB 3.1 Gen1 (Typ C) oraz 2x USB 3.1 Gen2 (Typ A). Nie zapomniano również o pięciu wyjściach audio doprawionych optycznym S/PDIF. Wynik jest całkiem przyzwoity, delikatnie wyprzedzając nawet większość płyt głównych dla Coffee Lake, gdzie z uporem maniaka umieszczane jest USB 2.0 zamiast nowszej odmiany. ASUS Prime Z370-A wypada pod względem zagospodarowania tylnego panelu odczuwalnie gorzej.

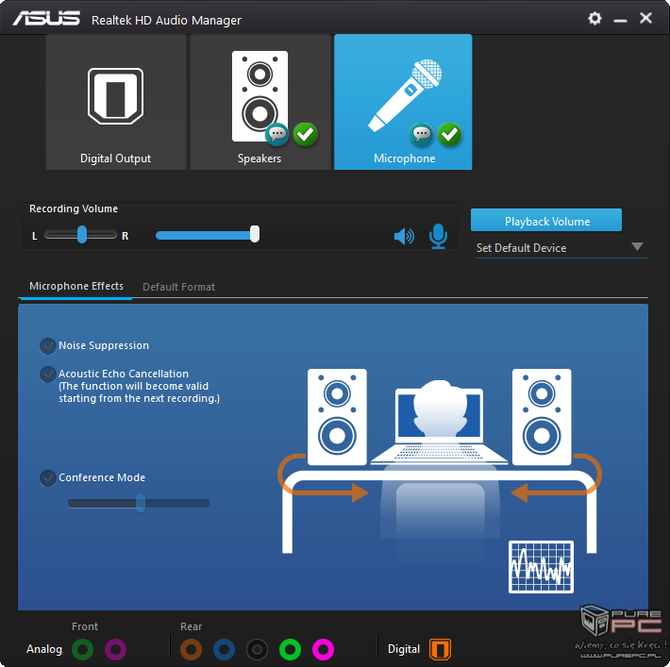

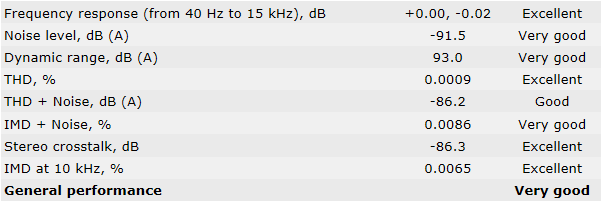

Układ dźwiękowy to dobrze znany 8-kanałowy kodek Realtek ALC1220 wsparty technologią Crystal Sound 3, obejmującą regulator zasilania, ograniczenie zakłóceń poprzez odseparowanie ścieżek dla lewego i prawego kanału czy zintegrowany wzmacniacz słuchawkowy. Producent zastosował też japońskie kondensatory Nichicon, osłonę przeciwko interferencji elektromagnetycznej i przygotował zakładkę w oprogramowaniu, pozwalającą na zabawę ustawieniami. Do przeprowadzenia testów układu dźwiękowego posłużył nam wysokiej klasy kabel audio firmy Forza Audioworks, dzięki któremu połączyliśmy wejście liniowe z wyjściem głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.4.4 (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości.
