Tak wyglądał jeden z pierwszych prototypów iPhone - model M68

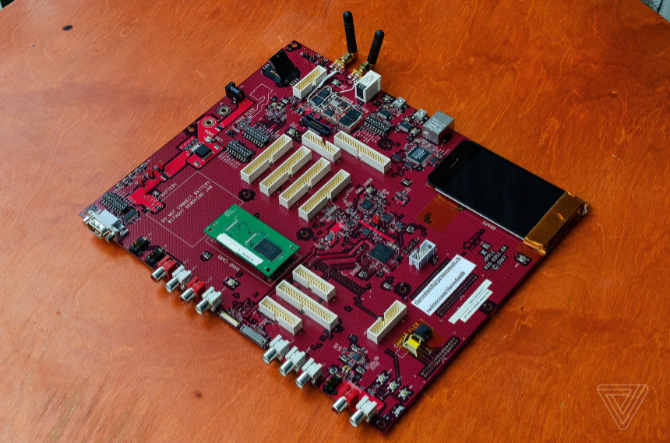

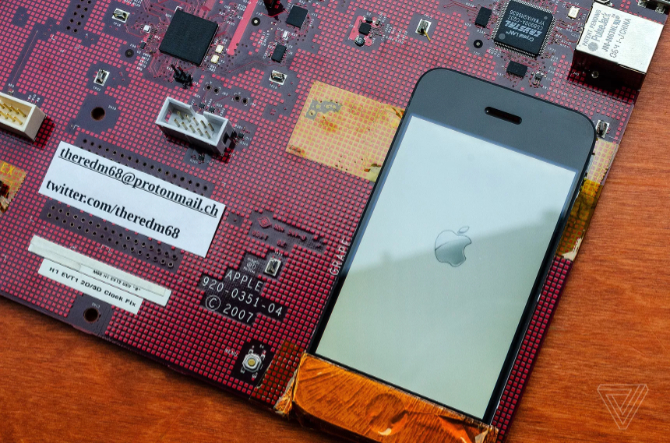

Serwis The Verge zyskał dostęp do jednego z pierwszych prototypowych iPhone’ów wykorzystanego do tworzenia oprogramowania dla smartfona, który w 2007 roku trafił do sprzedaży i zmienił kierunek rozwoju całej branży. Model M68 to mocno zmodyfikowane PCB przypominające płytę główną komputera, która swoim rozmiarem kilkakrotnie przewyższa przekątną ekranu przyszłego urządzenia. Koncern Stevena Jobsa opracowywał iPhone'a w tajemnicy przez te dwa i pół roku, a dla wielu osób wewnątrz firmy urządzenie znane było jedynie jako nazwa kodowa - „M68” lub „Purple 2”. Apple zamierzało zaskoczyć swoim smartfonem ludzi na całym świecie, a to oznaczało, że wielu inżynierów pracujących nad urządzeniem nie wiedziało nawet, jak będzie ono docelowo wyglądać. Aby osiągnąć tak wysoki poziom poufności, Apple stworzyło specjalne urządzenia dla programistów, które zawierały niemal wszystkie części iPhone'a, rozlokowane na płytce drukowanej.
Z biegiem lat Apple zmodyfikowało urządzenia programistyczne, zmniejszając ich rozmiar oraz wprowadzając zabezpieczenia pozwalające utrzymać smartfony w tajemnicy.

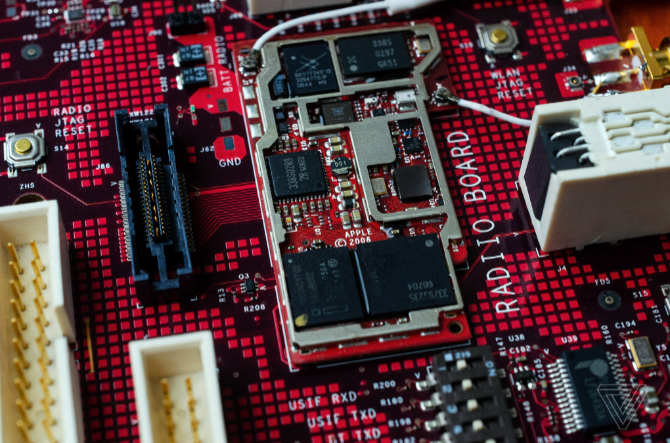

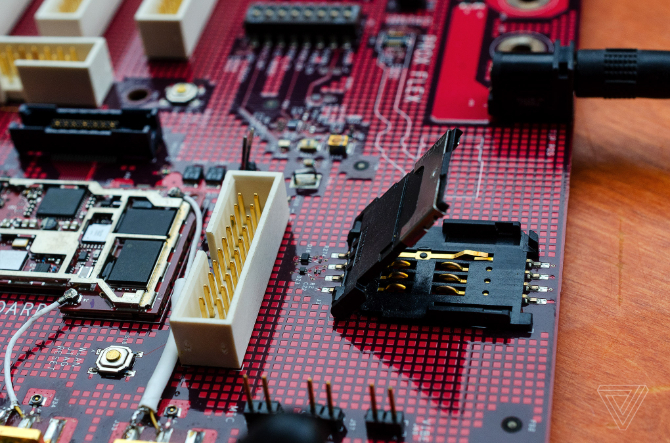

Urządzenie jest wyposażone w 30 stykowe złącze szeregowe używane do testowania akcesoriów do iPoda, ponieważ iPhone wykorzystywał ten sam port co odtwarzacz multimedialny. Płytka zawierała nawet port LAN służący do podłączania urządzenia do sieci. Dwa złącza Mini USB z boku płyty były używane przez inżynierów w celu uzyskania dostępu do głównego procesora aplikacji iPhone'a oraz oprogramowania sprzętowego obsługującego wszystkie funkcje związane z wykorzystaniem modemu GSM. Na płytce drukowanej znajduje się gniazdo karty SIM anteny do Wi-Fi i Bluetooth. Są one połączone z płytką basebandu, która wygląda identycznie jak ta wykorzystana w oryginalnym iPhone. Co ciekawe, zawiera ona chipy firm takich jak Intel, Infineon, CSR, Marvell i Skyworks. M68 został wyposażony również w port RJ11, który jest tym samym gniazdem, z którego korzystają telefony stacjonarne. Apple użył go po to, aby inżynierowie mogli podłączyć telefon stacjonarny jako zestaw słuchawkowy do prototypowego iPhone'a w celu wykonywania testów połączeń głosowych.
Apple iPad Air i Apple iPad Air Mini - Debiut odświeżonych tabletów
W centrum prototypowej płyty głównej znajduje się procesor aplikacji Apple. Do uruchomienia systemu operacyjnego firma wykorzystała układ ARM1176JZF o taktowaniu 620 MHz ułożony w stosie z pamięcią Samsunga - K4X1G153P. Ta metoda pakowania układów scalonych jest znana jako package on package (PoP), gdzie procesor umieszczany jest na dole układu scalonego, a pamięć na jej górze. Apple połączył to rozwiązanie z kartą pamięci Samsunga K9HBGG08U1M pojemności 4 GB do przechowywania systemu operacyjnego. Moduł ten jest łatwy do demontażu dla programistów, co pozwala na szybkie testowanie różnych wersji systemu operacyjnego i zmian w nim poprzez wymienianie karty pamięci. Z biegiem lat Apple zmodyfikowało urządzenia programistyczne, zmniejszając ich rozmiar oraz wprowadzając specjalne fizyczne zabezpieczenia, które pozwalają utrzymywać nowe urządzenia w tajemnicy.
