SilverStone Raven RV05. Obudowa z obróconą płytą główną

SilverStone Raven RV05 - Wnętrze #1

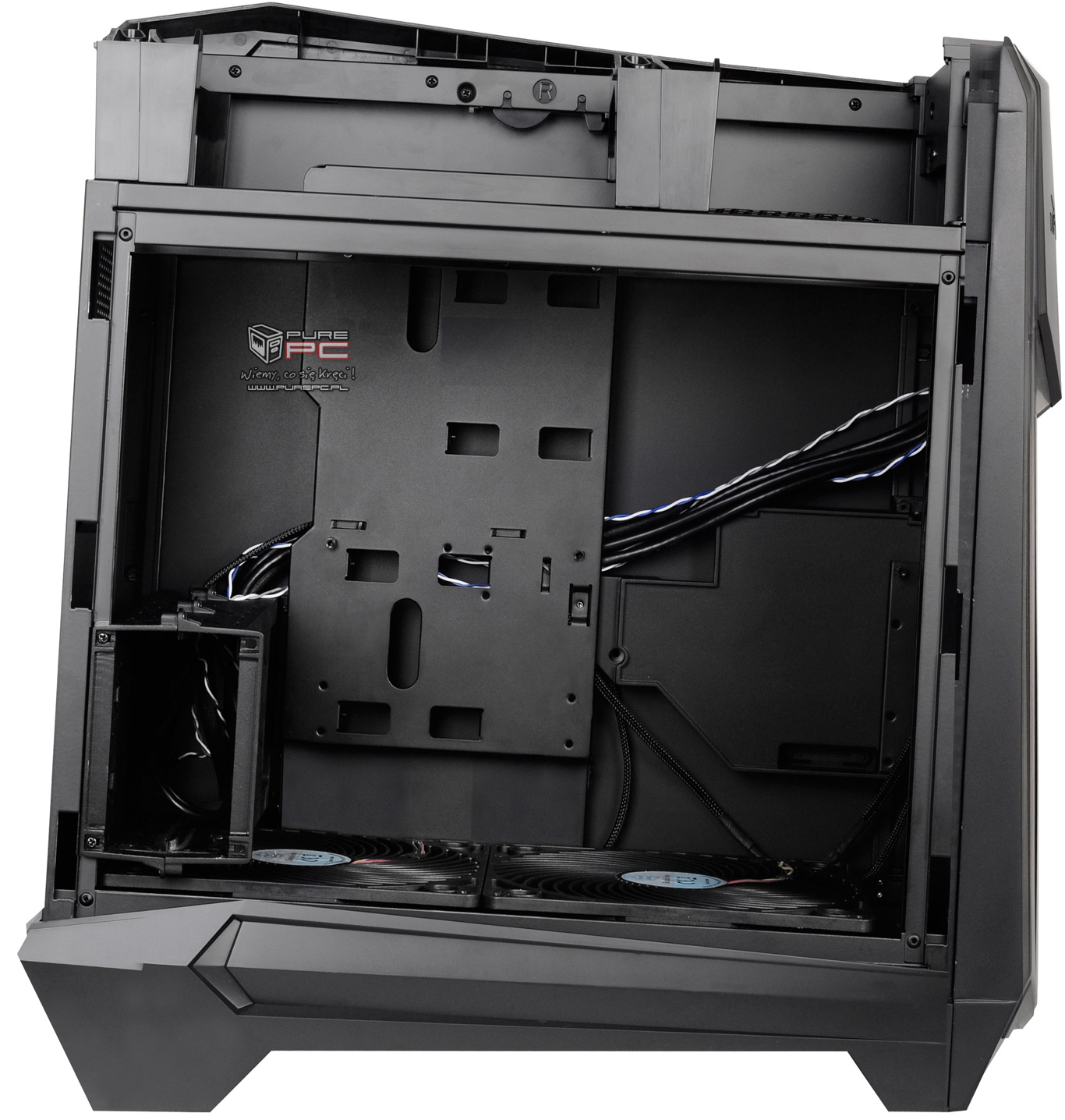

Po zdjęciu panelu bocznego doznajemy pewnego szoku związanego z nietypowym ułożeniem elementów odpowiadających za prawidłowe utrzymanie podzespołów komputerowych. Brakuje tutaj standardowej tacki dla płyty głównej, która została zastąpiona przez pojedynczą stalową płytkę - ma ona za zadanie utrzymać mobaska w odpowiednim miejscu razem z kilkoma wypustkami znajdującymi się w przedniej części obudowy. Wnętrze testowanej obudowy wydaje się przestronne i otwarte, a wszystko to za sprawą małej ilości dodatkowych elementów mogących przeszkadzać w odpowiednim ułożeniu komponentów. Takie rozwiązanie ma swoje dobre i złe strony, bowiem teoretycznie otrzymujemy niezwykle optymalną cyrkulację powietrza, ale zarazem musimy liczyć się z ograniczoną ilością zatok dla dysków twardych. Nie sposób nie wspomnieć o braku 5,25-calowej zatoki zewnętrznej, ale ten problem został rozwiązany przez miejsce dla napędu ODD Slim.

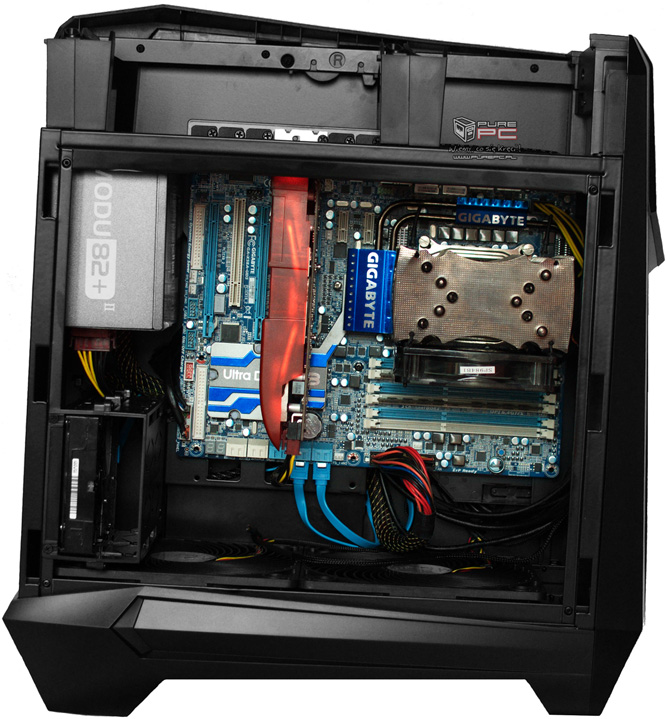

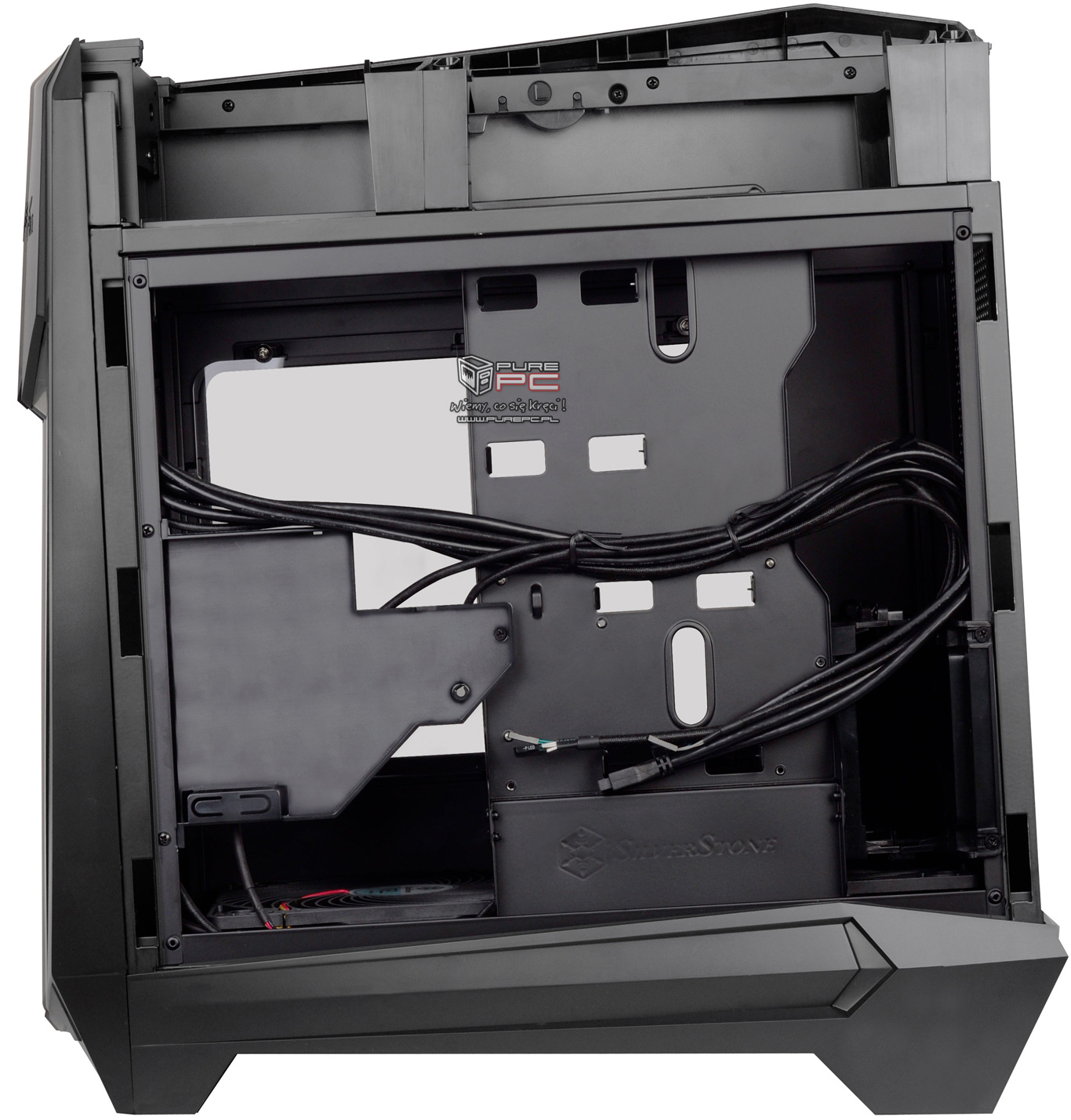

Obudowa SilverStone Raven RV05 umożliwia montaż płyt głównych w standardzie micro-ATX, ATX oraz SSI CEB. Producent nie zapomniał o odpowiedniej przestrzeni dla backplate systemu chłodzenia procesora - pozostałe wolne miejsca mogą posłużyć nam do optymalnego rozprowadzenia kabli, dzięki czemu większość wiązek znajdzie się za płytą główną. Jeśli nie korzystamy z zewnętrznego napędu ODD Slim, to możemy zdemontować plastikowy stelaż znajdujący się w przedniej części w celu otrzymania jeszcze większej przestrzeni dla przewodów zasilających i sygnałowych.

Na samej górze znajdziemy dosyć nietypowy zestaw jak dla obudowy komputerowej, a mowa tutaj oczywiście o siedmiu slotach na karty rozszerzeń, otworze dla panelu I/O płyty głównej i wolnej przestrzeni dla zasilacza - miejsce dla 120-milimetrowego wentylatora można natomiast potraktować jako dosyć standardowe ;) Producent nie zastosował żadnego filtra przeciwkurzowego na górze obudowy, co może odbić się później na czystości wewnątrz komputera. Z tyłu widzimy natomiast wspomnianą wcześniej kratkę umożliwiającą dostęp powietrza z zewnątrz dla wentylatora zasilacza. Po wewnętrznej stronie panelu frontowego umieszczono również dwa przełączniki do regulacji prędkości obrotowej dwóch 180-milimetrowych wentylatorów - możemy wybrać tryb niski, średni lub wysoki.

W przedniej części nie znajdziemy oczywiście żadnego ważniejszego elementu - obrócenie płyty głównej o 90 stopni spowodowało całkowitą marginalizację tej sekcji ze względu na brak miejsca dla dodatków. Zazwyczaj w tym miejscu spotykamy zatoki dla dysków twardych i napędów zewnętrznych, ewentualnie miejsca montażowe dla przednich wentylatorów, a w testowanej obudowie zrezygnowano również z tego ostatniego elementu. Cyrkulacja powietrza jest zapewniana tylko i wyłącznie przez śmigła wpychające chłodne powietrze z dołu do góry skrzynki. SilverStone Raven RV05 teoretycznie umożliwia montaż długich chłodnic na samym dnie, aczkolwiek może zabraknąć miejsca na dodatkową pompkę i rezerwuar. Zawsze możemy wykorzystać górny otwór dla 120-milimetrowego wentylatora do montażu gotowego zestawu LC dla procesora.

Należy zwrócić szczególną uwagę na wiązki wychodzące z zasilacza - zbyt długa modularna konstrukcja PSU może wymagać wyjęcia koszyka na dyski twarde.
