SilentiumPC Supremo FM2 Gold 650W - Premierowy test zasilacza

SilentiumPC Supremo FM2 Gold 650 W - Tętnienia napięć

Multimetrem nie jesteśmy w stanie zbadać przebiegu napięcia, ponieważ próbkowanie jest zbyt małe. Do tego celu niezbędny jest oscyloskop - korzystamy z przystawki oscyloskopowej USB Singray DS1M12. To dzięki tym pomiarom można dokładnie ocenić jakość napięć, bo tętnienia na wyjściu zasilacza to najważniejszy parametr. Przekroczenie dopuszczalnych wartości ustalonych w normie ATX może prowadzić do niestabilności komputera, losowych restartów, BSOD-ów lub trwałego uszkodzenia sprzętu. Interesuje nas wyłącznie pomiar wartości międzyszczytowej składowej zmiennej, tzw. peak-to-peak (Pk-Pk) - wartość wyrażona jest w miliwoltach (mV). Stała czasowa na działkę ustawiona została na 20 ms, natomiast wartość napięcia na działkę 20 mV.

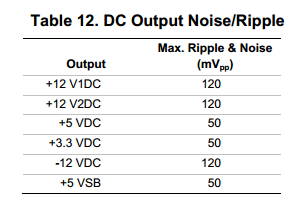

Poniżej jeszcze wyciąg z normy ATX 2.3, na obwodach +12 V oraz -12 V dopuszczalne są wartości do 120 mV, na pozostałych natomiast do 50 mV.

Tętnienia na wszystkich liniach zawierają się w przyjętym zakresie normy ATX. Są one na bardzo niskim poziomie, bowiem na liniach +3,3 oraz +5 V w całym zakresie mocy nie przekraczają 7,5 mV. Na linii + 12 V w teście T5 mamy zaledwie 23 mV (dop. 120 mV). Jedyną niewielką anomalią jest wzrost wartości tętnień przy mniejszych obciążeniach, a dokładnie w teście T2, gdzie zanotowałem 35,2 mV. Sprawdzałem kilka razy, zawsze z takim samym rezultatem. Nie zmienia to faktu, że owe wartości są naprawdę bardzo dobre.
