Seasonic PRIME Titanium Fanless 600 W - Totalna cisza i sprawność

Seasonic PRIME Titanium Fanless 600 W - Wnętrze

PRIME Fanless, jak nazwa wskazuje, jest konstrukcją pozbawioną wentylatora. Testy serii PRIME potwierdzają optymalne rozmieszczenie elementów, które sprzyja odpowiedniej cyrkulacji powietrza oraz pasywnej pracy. Większość podzespołów rozmieszczonych jest w jednym kierunku, co ułatwia przepływ powietrza, a zarazem pozwala zredukować obroty wentylatora lub przejść w tryb pracy hybrydowej. Mimo świetnego projektu serii PRIME pod kątem termicznym, i tak wprowadzono kilka zmian.

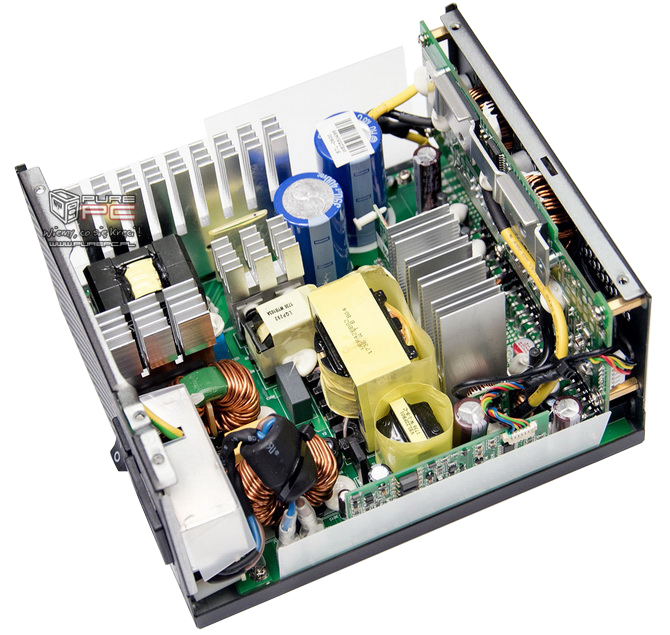

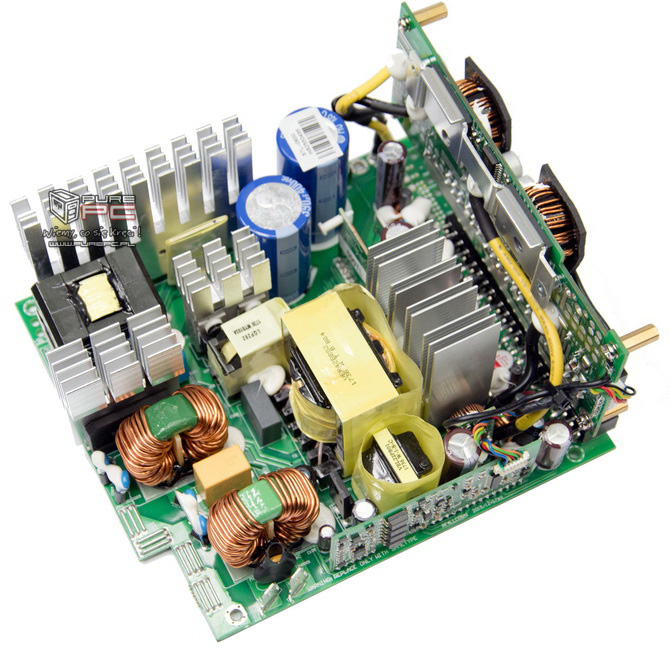

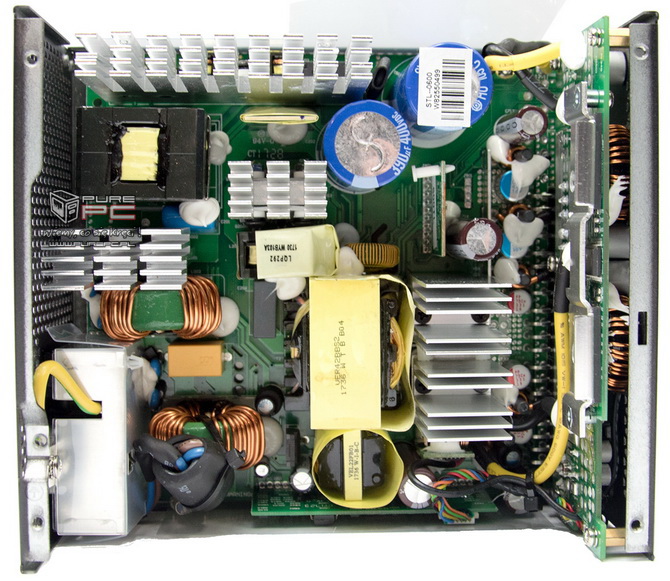

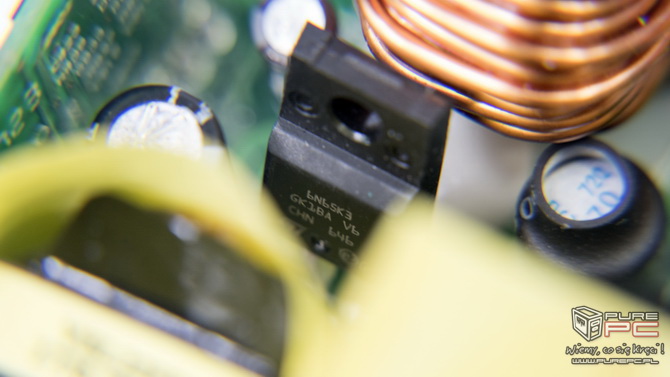

We wnętrzu znajdziemy pięć, a nie cztery aluminiowe radiatory, jak to było w PRIME Ultra Titanium, z czego cztery są o zwiększonej pojemności cieplnej. W Fanlessie radiatory te są odpowiednio większe - zaczynając od tego, który chłodzi mostki prostownicze, po ten na sekcji prostowania. Ponadto jest dodatkowy na konwerterach DC-DC, ale o nim za chwilę. Rozkład elementów na stronie pierwotnej jest analogiczny do tego z PRIME Ultra Titanium. W dolnym lewym rogu powyższego zdjęcia znajduje się filtr EMI, dalej dwa mostki prostownicze z dedykowanym odpromiennikiem ciepła. Między mostkami a radiatorem APFC jest zabudowana cewka układu APFC. Za największym radiatorem sekcji APFC umieszczono dwa kondensatory wysokonapięciowe. W środkowej części PCB mamy radiator, który chłodzi cztery tranzystory pracujące w topologii pełnego mostu, natomiast obok znajdują się elementy układu rezonansowego (LLC). Niżej mamy dwa transformatory, mniejszy odpowiada za obwód 5 Vsb. Przy krawędzi PCB wlutowano pionowo laminat z układami odpowiedzialnymi za zabezpieczenia PSU. Poza rozmiarem radiatorów, mamy jeszcze kilka istotnych zmian. Jedna z nich to przekonstruowany panel złącz modułowego okablowania. Na nim teraz umieszczono konwertery DC-DC, których tranzystory są chłodzone dedykowanym radiatorem (kawałkiem blachy aluminiowej). Wracając do samego panelu, w tym wypadku został on podzielony na dwie części - jedna to bezpośrednio wlutowane złącza do głównego PCB, druga jest połączona kablami ze zintegrowanymi konwerterami DC-DC. Reasumując, zaoszczędzono miejsce, jednak pociągnęło to konieczność zrezygnowania z bezkablowego designu. Co prawda nie ma ich dużo, ale jednak są.

Jakość lutowania jest bardzo dobra. Tym razem nie mogę znaleźć nic, do czego można by się doczepić. Jakość uznaję na 6!

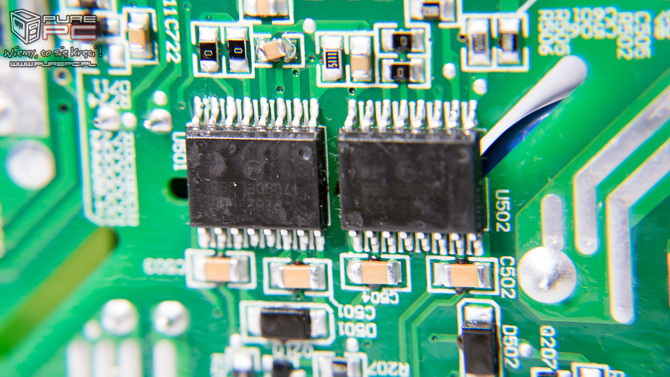

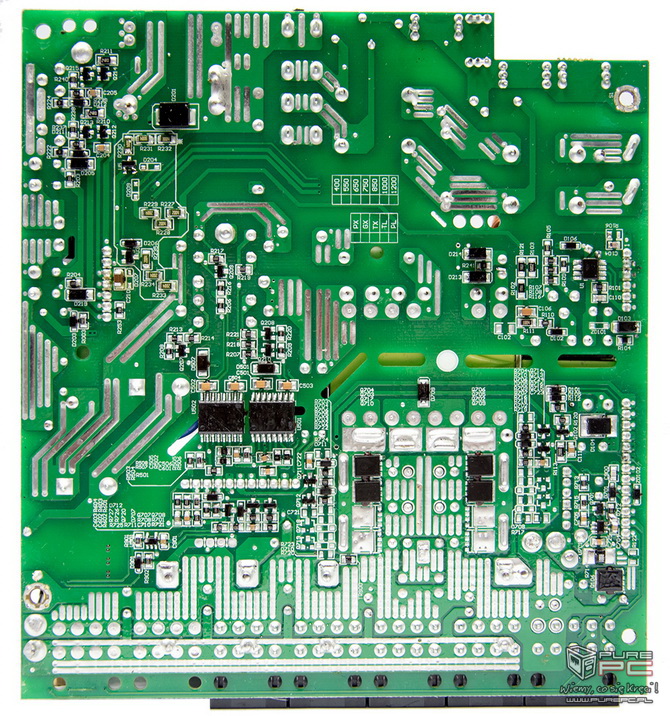

Na rewersie PCB widać dodatkowe elementy elektroniczne - wśród nich dwa układy scalone Silicon Labs Si8230BD, kontroler PWMLD7750R oraz jeden MOSFET BSC0906NS.

Znajdujące się na rewersie cztery tranzystory Infineon BSC014N04LS obwodu +12 V są dodatkowo chłodzone przez obudowę, za pośrednictwem termopada.
