Samsung Galaxy S5 od środka - iFixit rozbiera kolejne urządzenie

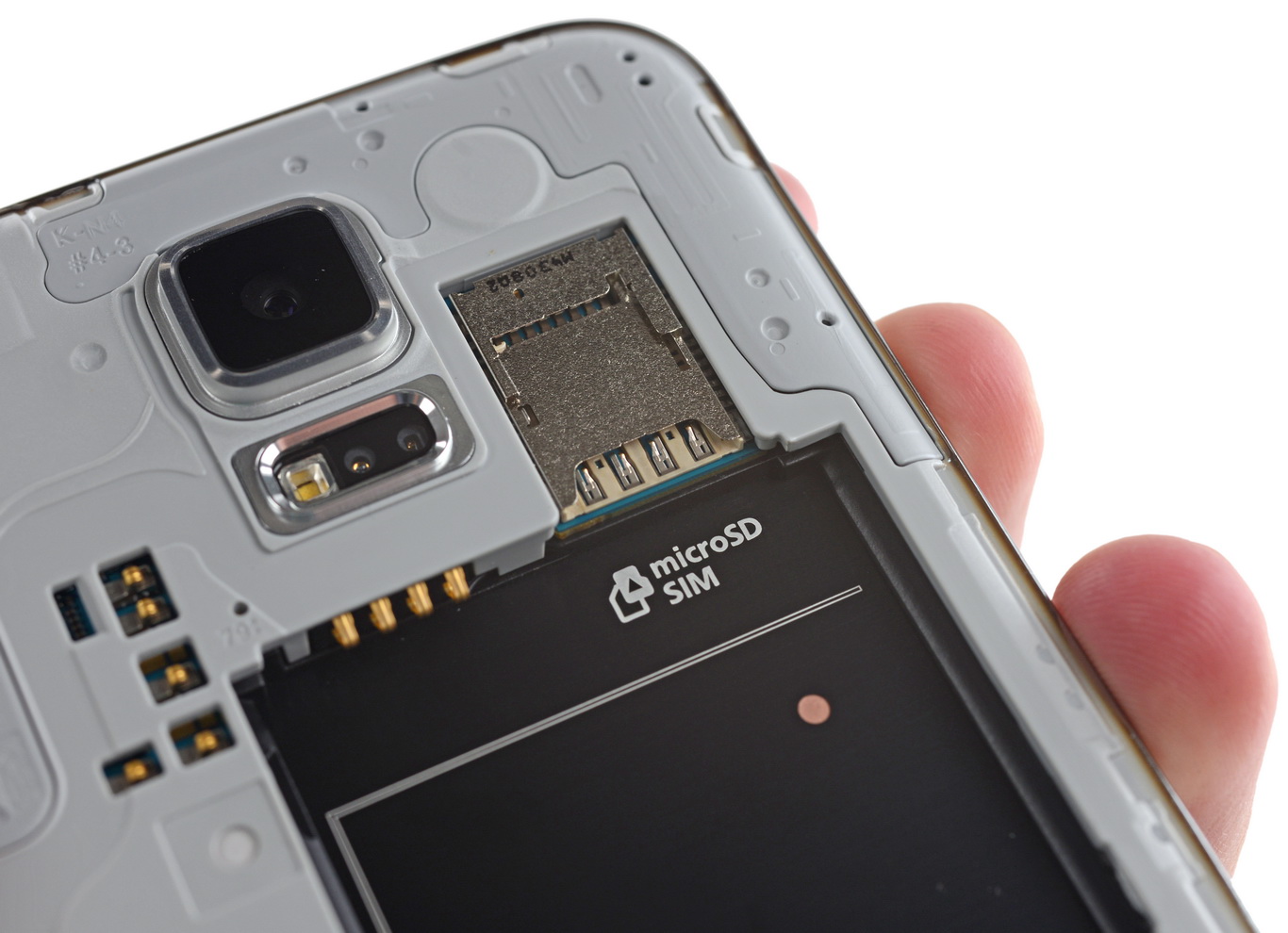

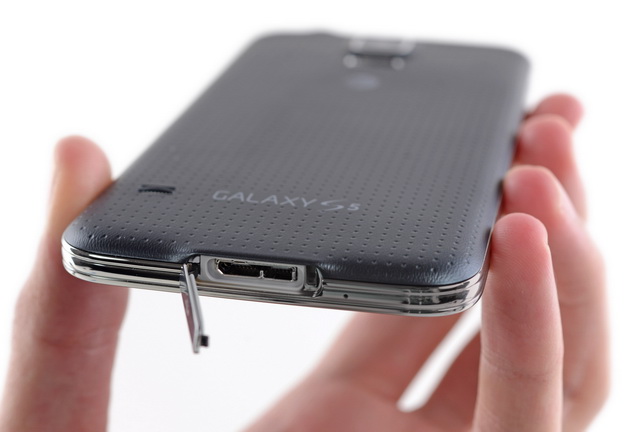

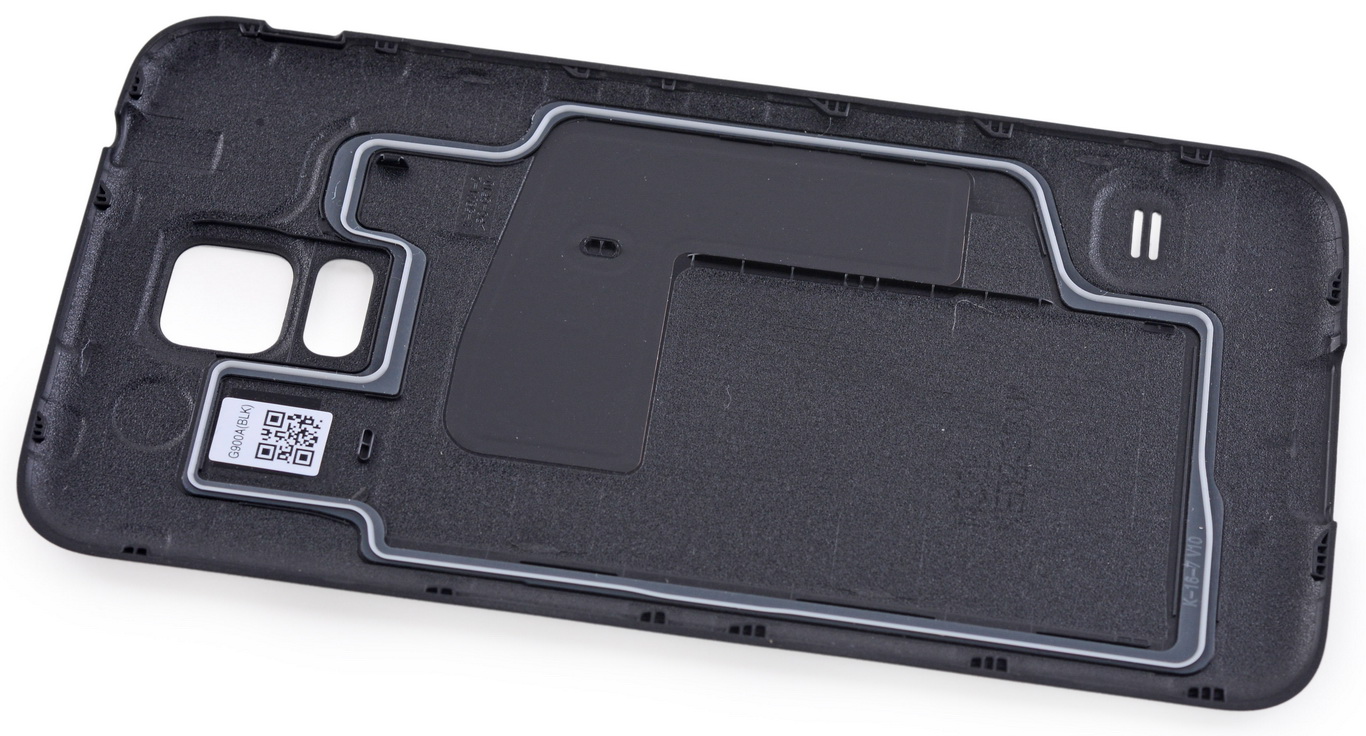

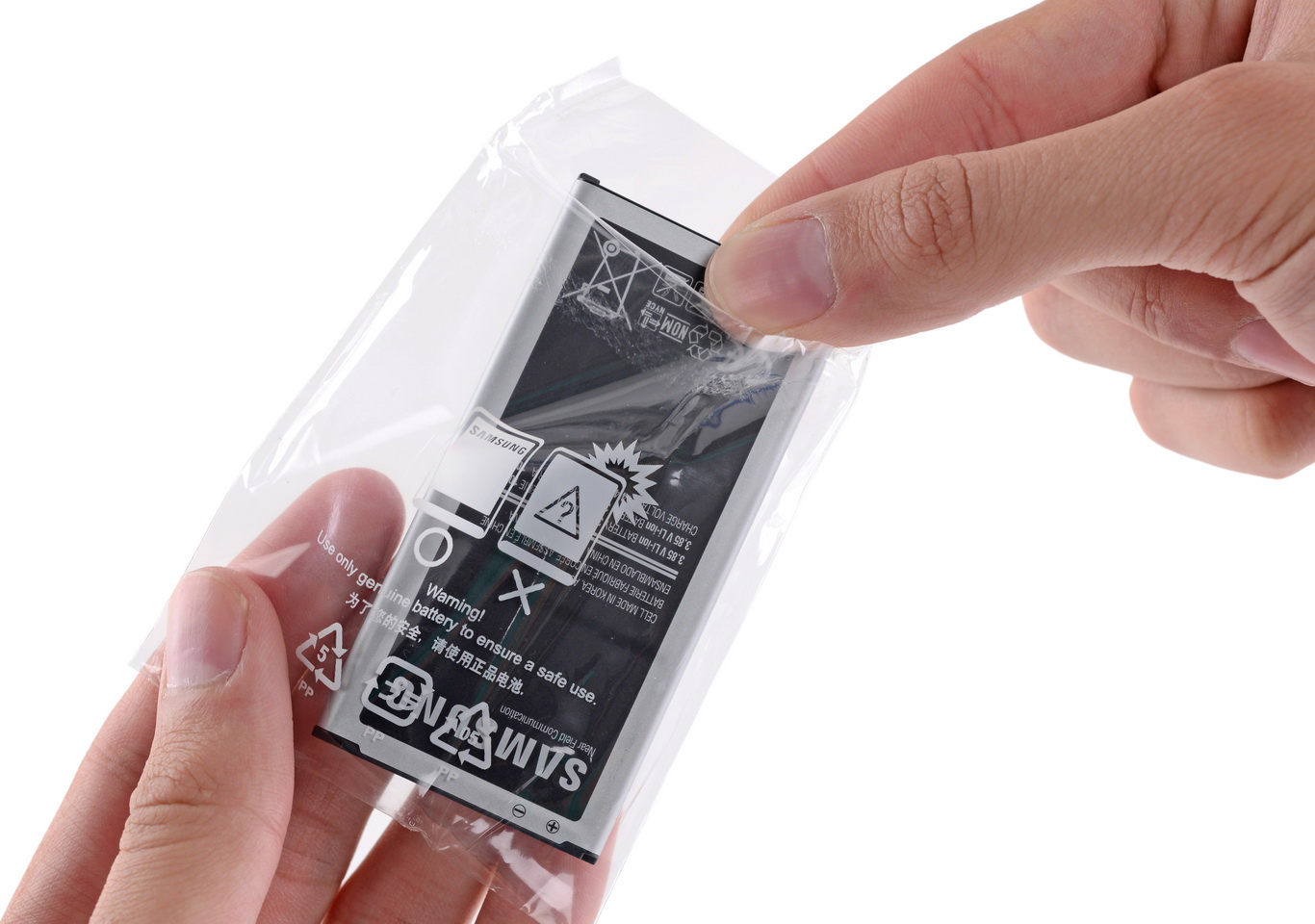

Od zawsze ciekawiła Was budowa urządzeń elektronicznych od środka, ale baliście się wziąć śrubokręt do ręki i rozebrać swojego smartfona lub inny wartościowy sprzęt? Portal iFixit pomaga nie tylko w naprawie różnych modeli, ale również zaspokaja naszą ciekawość - wczoraj pisaliśmy  o rozebraniu inteligentnego zegarka Samsung Gear 2, a dzisiaj mamy okazję zaprezentować Wam cały proces zdejmowania obudowy i rozłączania kolejnych podzespołów w smartfonie Samsung Galaxy S5 debiutującym właśnie na globalnym rynku (w tym także polskim). Wspomniane urządzenie podobnie jak poprzednie modele z serii Galaxy S posiada zdejmowaną tylną klapkę, więc wymiana jakże ważnego elementu - baterii - nie sprawia żadnego problemu i odbywa się w kilka sekund - w przypadku Galaxy S5 nie musimy także martwić się o blokady karty SIM z boku obudowy, gdyż slot na kartę pamięci microSD oraz wspomnianą wcześniej SIM znalazł się również pod tylną klapką. A co dalej? Tutaj zaczyna się prawdziwa zabawa ;]

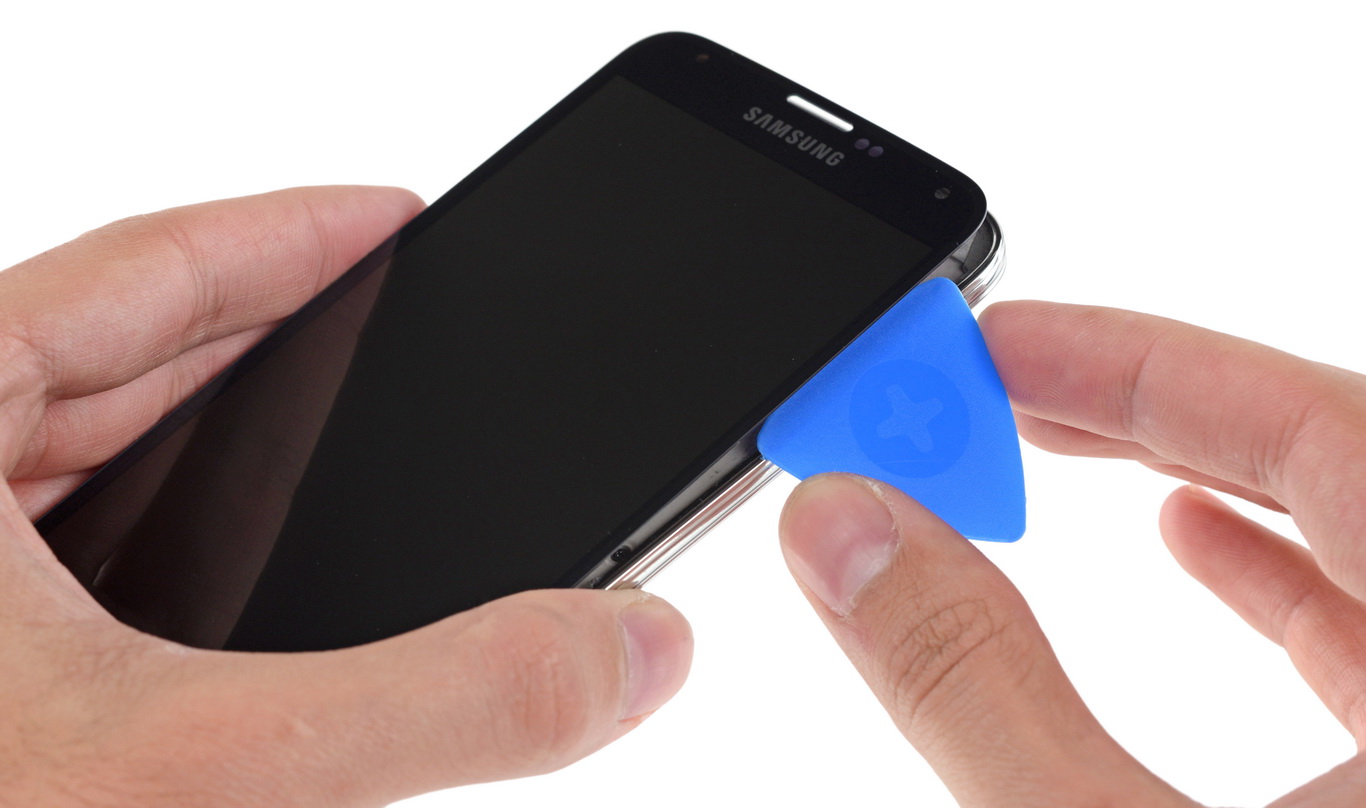

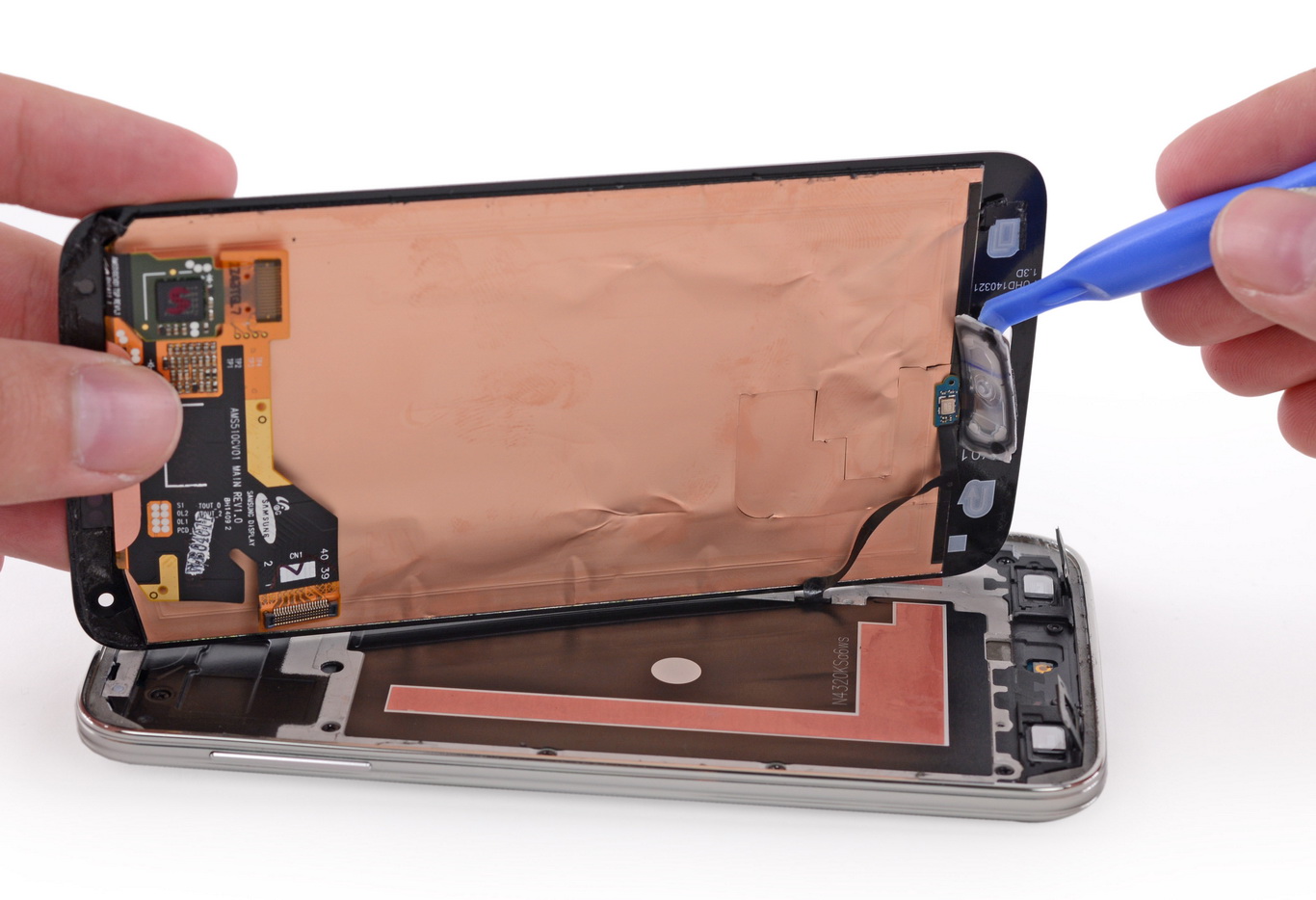

W tym momencie kończy się beznarzędziowe rozbieranie smartfona i do akcji muszą wkroczyć takie gadżety jak cienkie kostki gitarowe oraz specjalna podgrzewana rolka służąca do roztopienia cienkiej warstwy kleju znajdującej się pomiędzy wyświetlaczem a resztą szkieletu. Gdy wyświetlacz zrobi się już ciepły i połączenie wyraźnie puści możemy użyć kostek do otwierania - delikatnie wkładamy ją w szczelinę i uwalniamy front od reszty konstrukcji. Potem musimy rozłączyć wszystkie taśmy i voilà... otrzymujemy dwa oddzielne elementy smartfona i możemy zająć się wymianą przycisku z przodu lub wyświetlacza.

Bez rozłączenia wyświetlacza ani rusz...

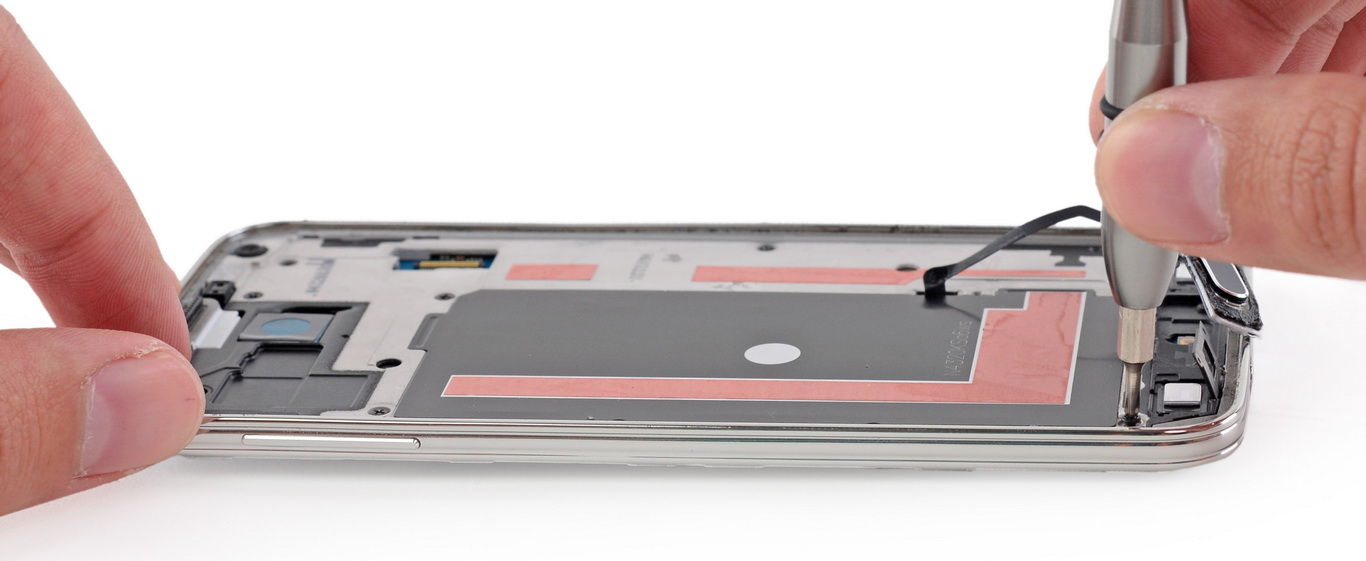

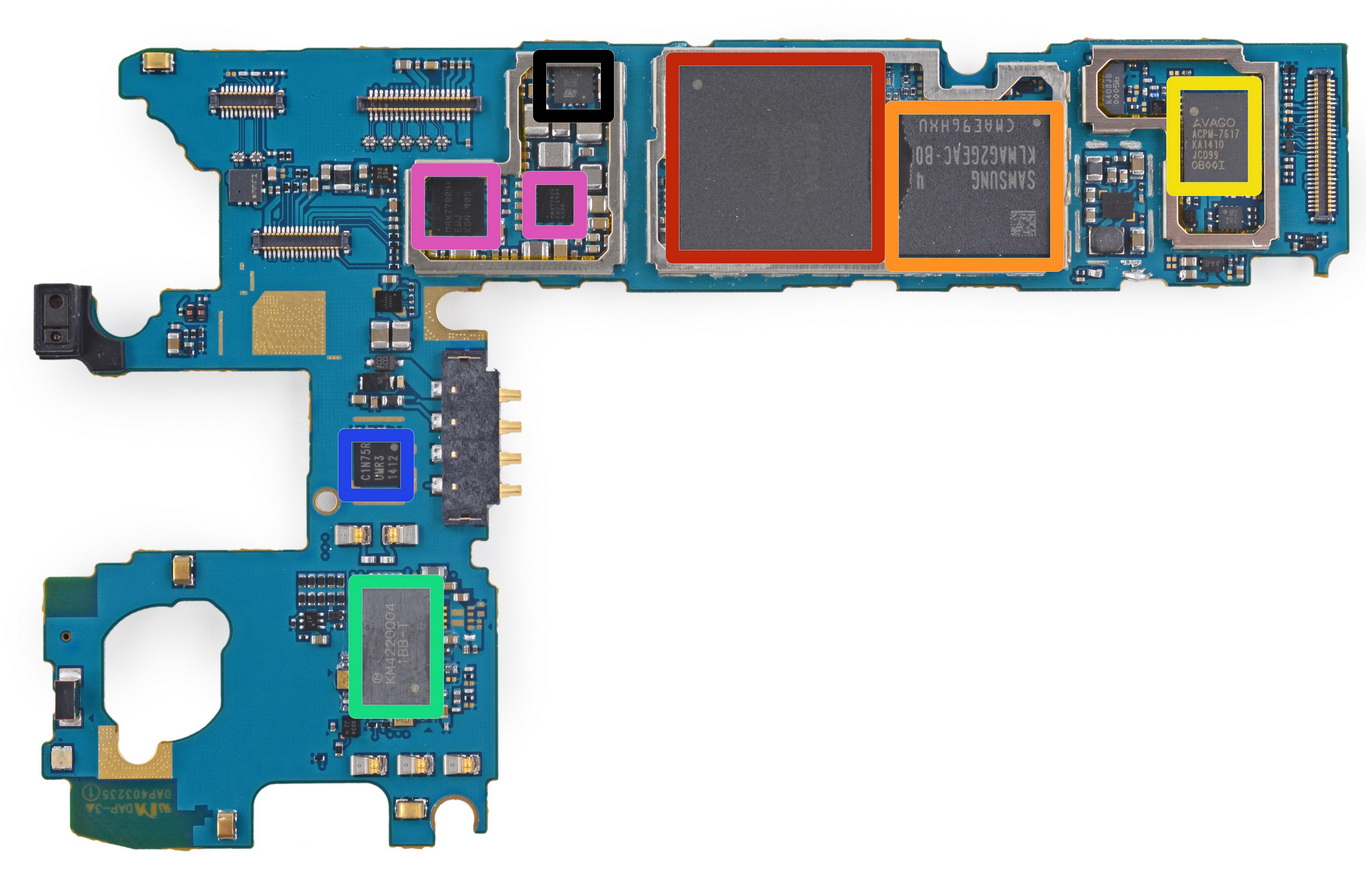

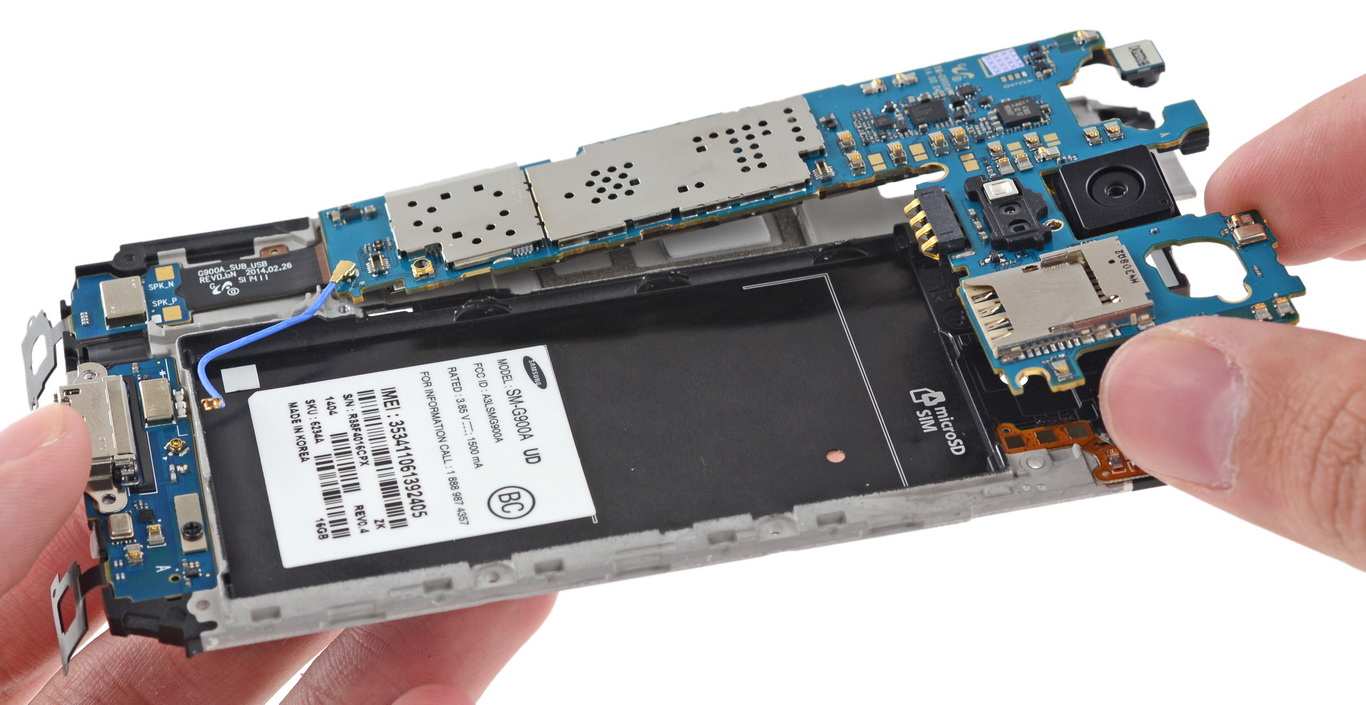

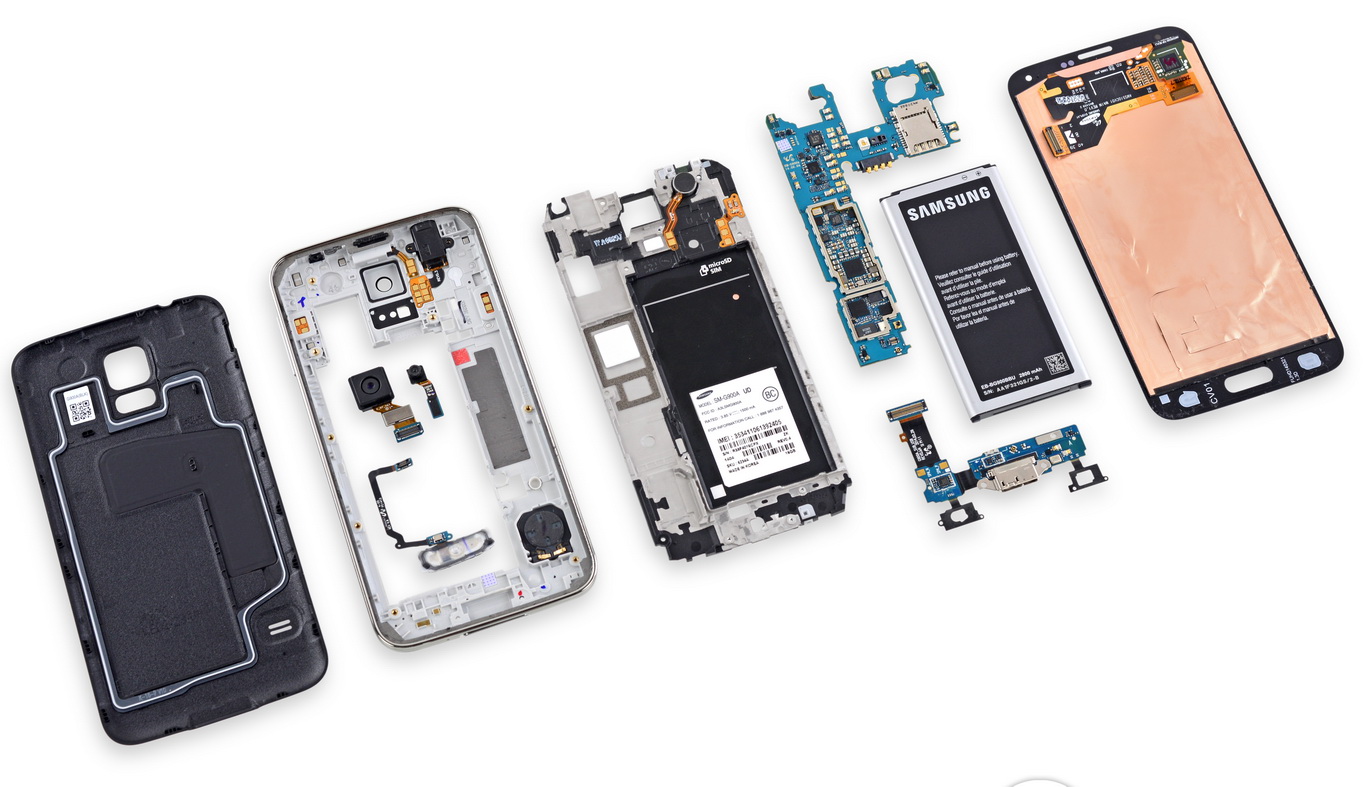

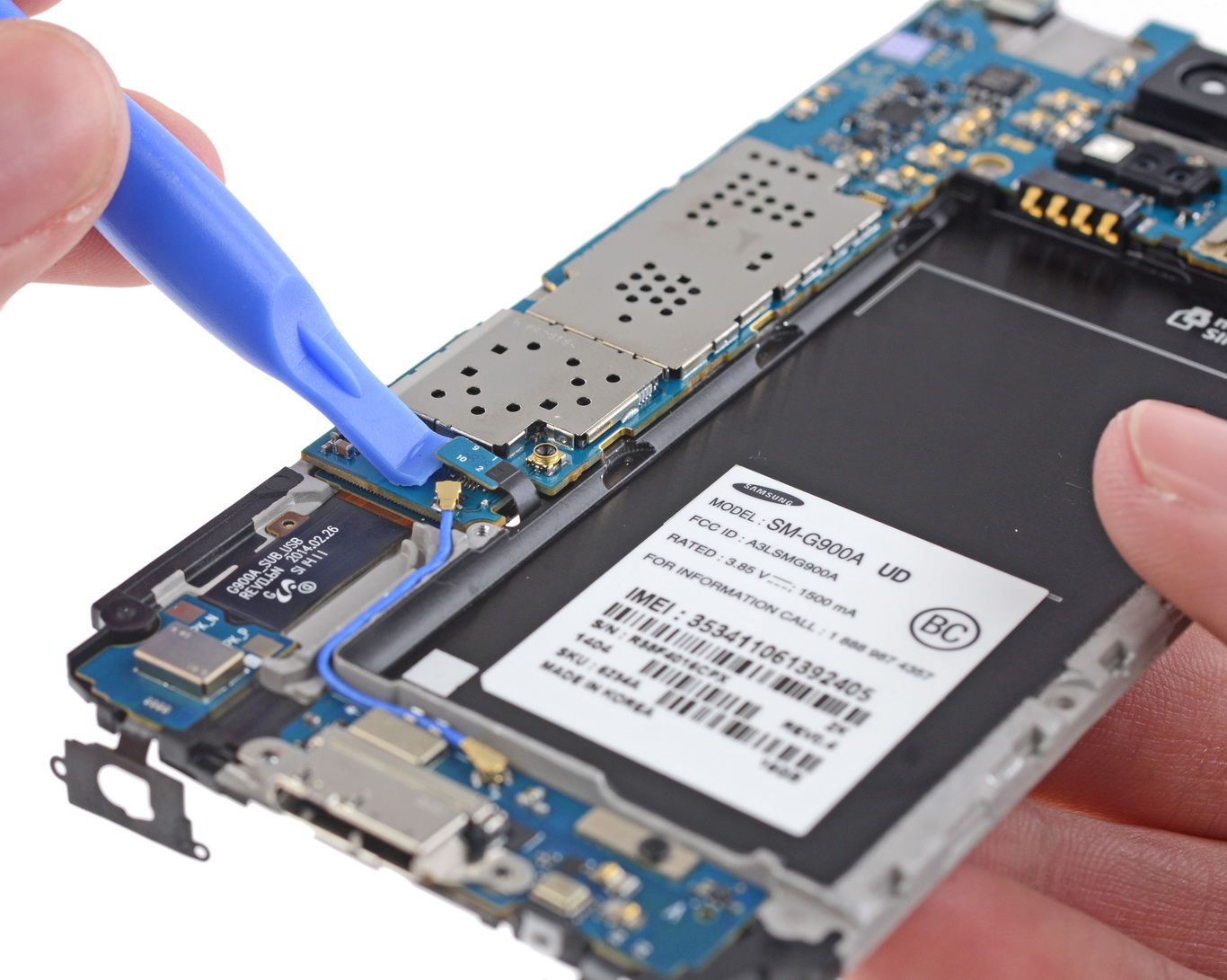

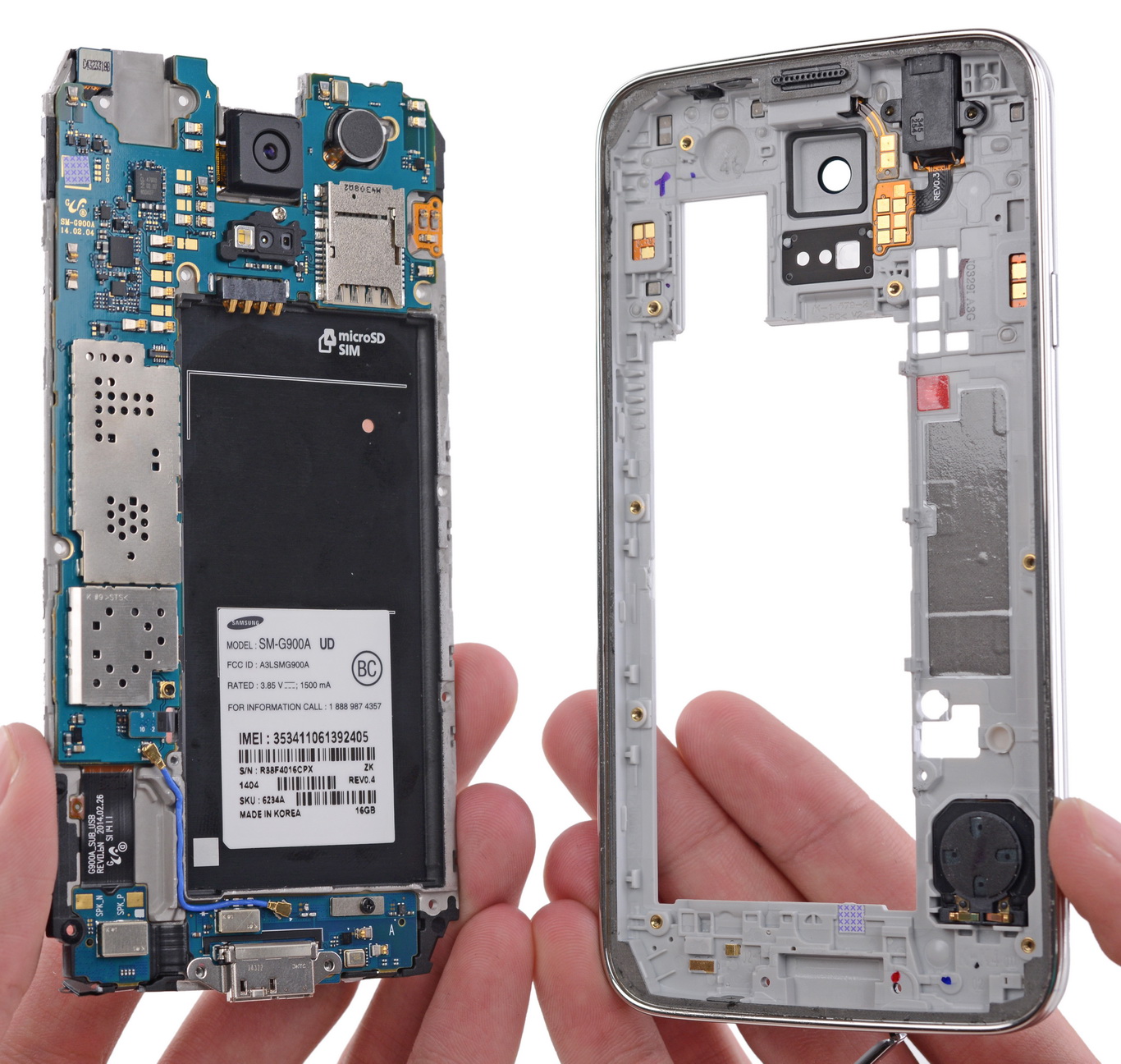

Pod ekranem znajdują się nieobecne we wcześniejszej fazie małe śruby trzymające wnętrze urządzenia - teraz w naszych rękach możemy już trzymać aż trzy oddzielne elementy. Dalsza część rozbierania to kolejne odpinanie przewodów i taśm oraz rozłączanie poszczególnych płytek drukowanych. Serwis iFixit ocenił Samsunga Galaxy S5 na 5 w 10-punktowej skali, co nie jest zbyt dobrym wynikiem w porównaniu do zegarka Gear 2, który otrzymał aż 8 punktów. W smartfonie z łatwością wymienimy akumulator, ale dostęp do pozostałych elementów wymaga od nas rozklejenia konstrukcji (połączenia wyświetlacza ze szkieletem), co wiąże się z pewnym ryzykiem.

Do rozebrania Samsunga Galaxy S5 potrzebne jest źródło ciepła, kilka kostek oraz wkrętak do miniaturowych śrub (gwiazdka).

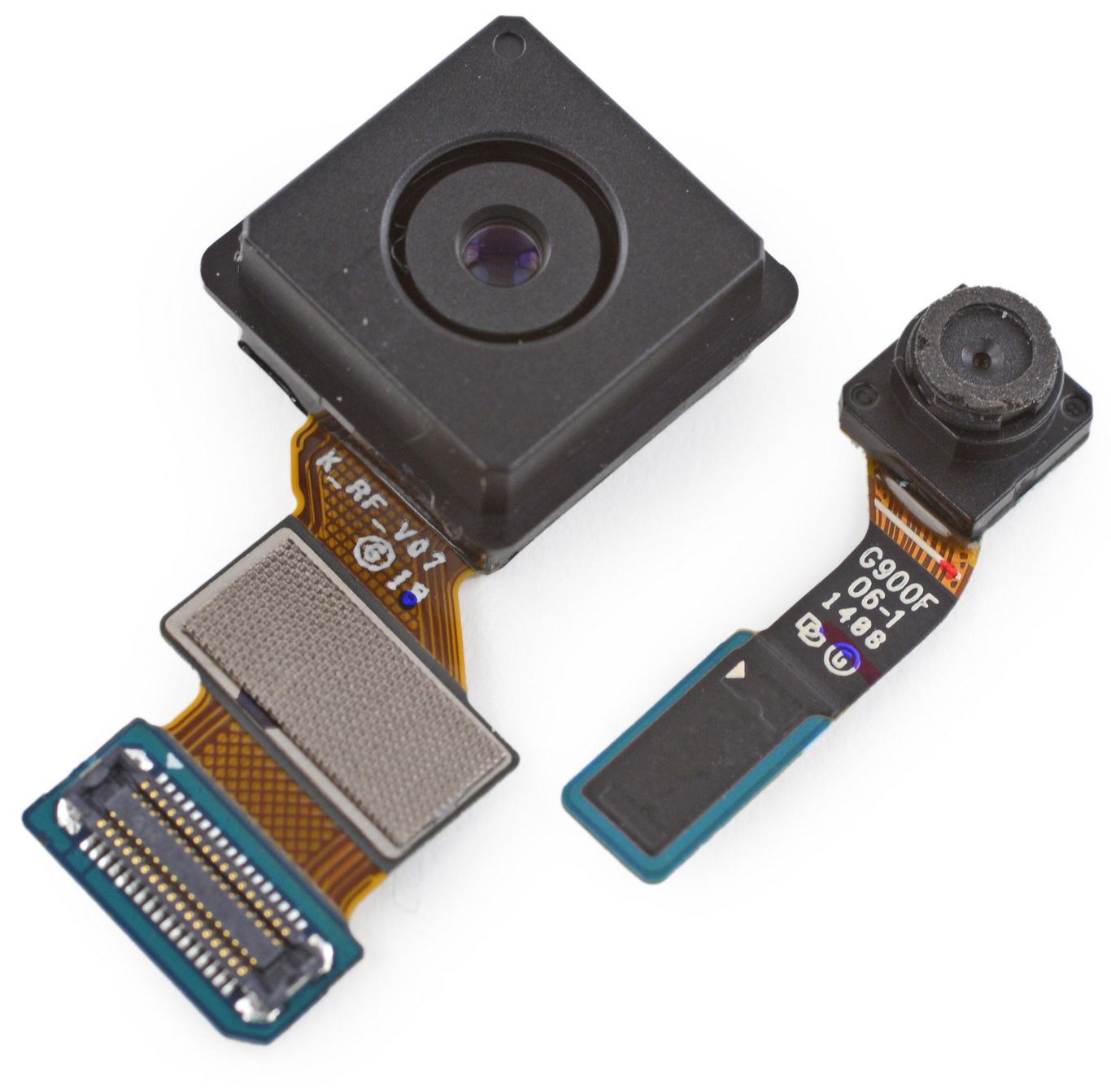

Wymiana przycisków, silniczka wibracyjnego, kamery, portów lub głośników musi zawsze rozpocząć się od wyjęcia ekranu, także złożony ponownie smartfon może już nie wyglądać tak ładnie jak przed całą operacją.

Źródło: iFixit
