Samsung chwali się pierwszą próbką grafenowego wafla

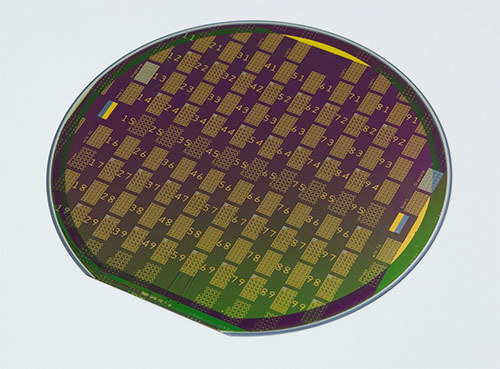

Wraz z niższymi procesami technologicznymi inżynierowie mają coraz trudniejsze zadanie - wytwarzanie układów w technologii kilkunastu nanometrów będzie kosztowało więcej niż przypuszczano, zaś możliwości krzemu w tej dziedzinie są przecież ograniczone. Od kilku lat mówi się o nowym materiale, który miałby zniwelować wszelkie problemy stojące na drodze miniaturyzacji. Jest nim oczywiście grafen, czyli tajemniczy dla większości użytkowników materiał - budulec przyszłych elementów elektronicznych. Samsung postanowił już pochwalić się grafenowym waflem, który składa się z mniejszych układów. Potrafią one przełączać się między stanami logicznymi 0 i 1 w warunkach normalnych, co stanowi nowość w rozwoju grafenu (dotychczas uzyskiwano to jedynie w laboratoriach). Tranzystory Schottky'ego pozwalają na regulację ich potencjału, co jest niemożliwe w przypadku układów krzemowych.
Instytut Samsunga zastrzegł jednocześnie dziewięć patentów związanych z technologią Graphene Barristor. Badania koreańskiego producenta rozwiązały też kilka problemów z rozwojem tego materiału, a Samsung chwali się, że jest na czele badań nad przyszłą technologią i planuje tam pozostać. Cóż, o grafenie dużo się mówi, lecz stosunkowo mało pokazuje i wyjaśnia. Czy najbliższe lata przyniosą nam prawdziwą rewolucję?
Źródło: Samsung
