Poznaliśmy możliwą specyfikację układu graficznego AMD NAVI 31 z budową MCM. Nowe Radeony mogą mieć nawet 32 GB VRAM

Przed kilkoma dniami AMD zaprezentowało najnowsze rozwiązania dla rynku serwerów oraz HPC. Jedną z najciekawszych nowości był akcelerator graficzny Instinct MI250X (oraz nieco słabszy MI250), który wykorzystuje budowę typu MCM z dwiema matrycami obliczeniowymi. Dzięki temu rozwiązaniu, udało się przygotować GPU o ogromnej mocy obliczeniowej w porównaniu do poprzednika Instinct MI100 oraz konkurencyjnego układu NVIDIA A100. Budowa typu MCM zostanie przez AMD wykorzystana także w nadchodzącej generacji konsumenckich kart graficznych Radeon, które pojawią się w przyszłym roku. Tymczasem w sieci pojawiła się możliwa specyfikacja flagowej karty graficznej (Radeon RX 7900 XT?), wykorzystującej rdzeń NAVI 31.

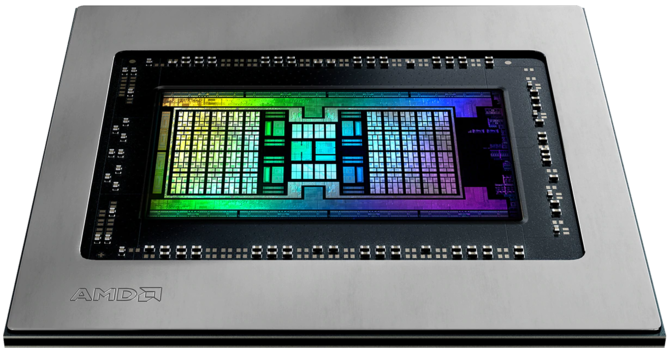

Według nieoficjalnej specyfikacji, flagowa karta graficzna AMD Radeon RX nowej generacji będzie wyposażone w dwie matryce z łącznie 15360 procesorami strumieniowymi oraz 32 GB pamięci VRAM GDDR6.

AMD NAVI 33 - nowe szczegóły specyfikacji układu RDNA 3. Nadchodząca karta graficzna z wydajnością Radeona RX 6900 XT

Według użytkownika Twittera o pseudonimie Greymon55, flagowy rdzeń NAVI 31 będzie wyposażony w łącznie 120 bloków WGP (zastąpią one dotychczasowe CU), podzielonych na dwie matryce obliczeniowe. Ma to się przyłożyć na łącznie 15360 procesorów strumieniowych. Nowy układ graficzny NAVI 31 ma także posiadać tzw. 3D Infinity Cache, co oznaczałoby zaadaptowanie rozwiązania z konsumenckich Ryzenów oraz serwerowych EPYC Milan-X, w celu zwiększenia maksymalnej ilości pamięci Infinity Cache. Greymon55 sugeruje także, że flagowa karta graficzna Radeon z NAVI 31 będzie posiadała 32 GB pamięci GDDR6 na 256-bitowej magistrali. Wykorzystanie 3D Infinity Cache ma poprawić przepustowość z racji ponownego wykorzystania węższej szyny pamięci. Źródło sugeruje także, że moc obliczeniowa FP32 może osiągnąć poziom 75 TFLOPS. Całość ma wykorzystać litografię 5 nm oraz 6 nm.

Let me add more:
N31
=GFX11
=5nm+6nm TSMC
=120WGP 15360SP
≈256bit 32G GDDR6 18Gbps?
≈256/512mb Infinity Cache?
=3D Infinity Cache
≈2.4~2.5GHz?
≈75T FP32?

— Greymon55 (@greymon55) November 9, 2021

AD102
5nm TSMC
144SM 18432CUDA
384bit 24G GDDR6X 21Gbps？
2.3~2.5GHz？
85~92T FP32？

— Greymon55 (@greymon55) November 9, 2021

According to the power supply specification of pcie5, the TGP range of AD102 must be 450-650w.

— Greymon55 (@greymon55) November 9, 2021

Plotka: Rodzina NVIDIA GeForce RTX 4000 ma być dwukrotnie wydajniejsza, ale okupione będzie to poborem mocy do 500 W

Dodatkowo Greymon55 podaje drobny update dotyczący konkurencyjnego układu Ada Lovelace AD102, który jest przygotowywany przez firmę NVIDIA. Część informacji o specyfikacji nadchodzącego flagowca pokrywa się z wcześniejszymi informacjami. Całość ma bazować na monolitowym układzie ze 144 blokami SM oraz 18432 procesorami CUDA. Ponadto NVIDIA ma zdecydować się na użycie 24 GB pamięci GDDR6X na 384-bitowej magistrali i efektywnym taktowaniu 21 000 MHz. Zegary rdzenia mają oscylować w granicach 2300-2500 MHz, osiągając w ten sposób wydajność w obliczeniach pojedynczej precyzji na poziomie 85-92 TFLOPS.
