Porównanie 5 płyt pod socket 775
Asus P5K Deluxe / P5K3 Deluxe WiFi-AP Edition
Obie płyty są oparte o ten sam chipset P35. Miał on zastąpić leciwy już chipset P965. W rzeczywistości okazał się nawet godnym konkurentem dla x975, z tym, że pozwala na znacznie więcej niż poprzednicy. Pomimo tego, że P5K oraz P5K3 oparte są o ten sam chipset, różnią się obsługą pamięci. Pierwsza wspiera najpopularniejsze (oraz najtańsze) w dzisiejszych czasach DDR2, natomiast druga DDR3. Jak wiemy, jest to w miarę nowy standard, przez co cena za rozsądny zestaw pamięci jest kilkukrotnie wyższa od zestawu DDR2. Z czasem jednak to się zmieni, tak jak to było w przypadku wypierania DDR przez DDR2. Poniżej prezentujemy kilka zdjęć pamięci, które ukażą różnice w budowie modułów.
Pamięci DDR2
Pamięci DDR3
Zasadniczo pamięci nie różnią się, aż tak bardzo fizycznie, jedynie klucze pilotujące mają inną postać. Znaczącą różnice widać natomiast w działaniu pamięci. Zmniejszono napięcie zasilania (z 1.8V dla DDR2 do 1.5V), co skutkuje mniejszą emisją ciepła. Drugą ważną rolę odgrywa taktowanie, jakie mogą uzyskiwać nowe pamięci. Taktowanie na poziomie 900-1000MHz (1800-2000MHz DDR) przy nieco luźniejszych timingach w stosunku do DDR2, będzie w niedalekiej przyszłości standardem (niestety pewnie bardzo drogim) na rynku pamięci. Po uzyskaniu tych podstawowych informacji przejdźmy do prezentacji ostatnich dwóch płyt naszego testu.

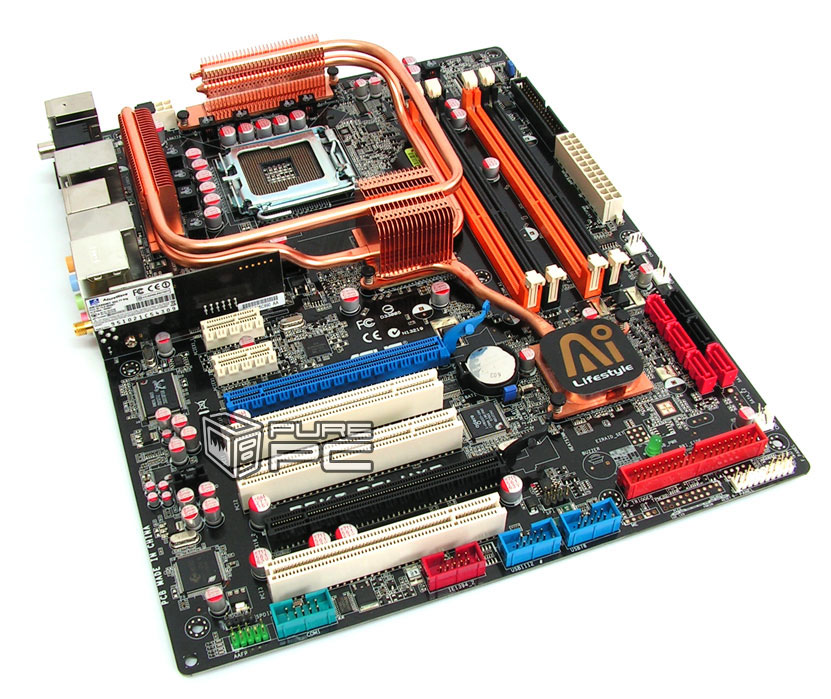

P5K Deluxe
P5K3 Deluxe
Na pierwszy rzut oka, płyty oprócz nieco zmienionej strukturze rurek cieplnych, są niemal identyczne, dlatego nie byłoby sensu opisywać dwa razy praktycznie tego samego produktu.

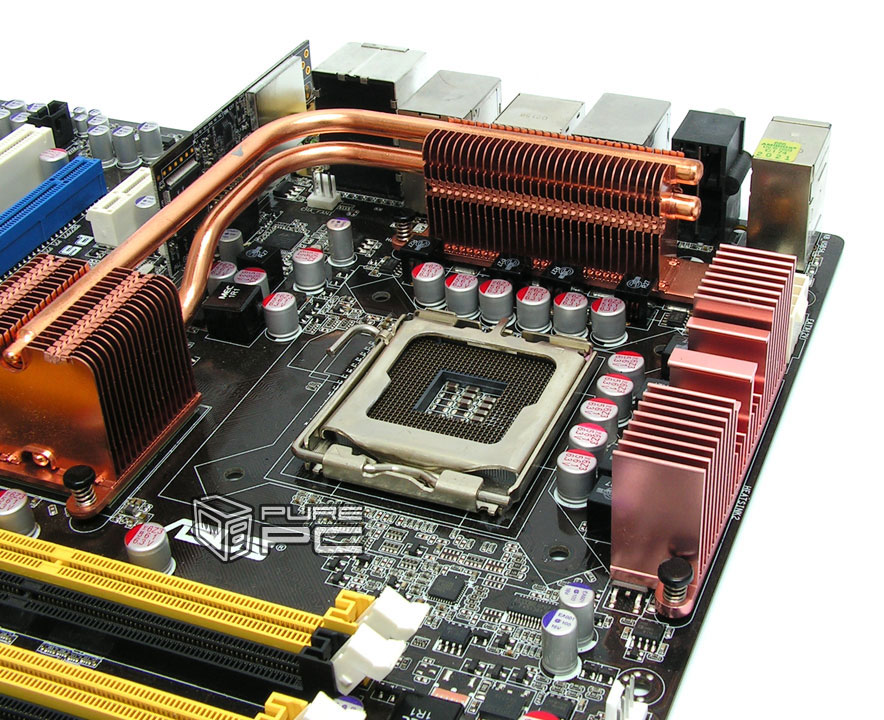

Jak przystało na wersje Deluxe, płyty są urozmaicone nie tylko wyposażeniem dodatkowym. Obie zostały wyposażone w ośmiofazową sekcję zasilania – jest to bardzo ważne w przypadku wyższych modeli procesorów, szczególnie tych czterordzeniowych. Pozwala to uzyskać stabilniejsze napięcie, którym jest zasilany CPU, dodatkowo, sama sekcja nie jest za mocno przeciążona.
Asus pozwolił sobie na odrobinę finezji i zafundował nam niezłą plątaninę heatpipe’ów, które mają za zadanie poprawić sprawność chłodzenia newralgicznych miejsc płyty. Zasadniczo radiatory nawet po dłuższym czasie nie robią się zbyt gorące i można się obejść bez dodatkowego nawiewu. Idąc dalej, można zauważyć obecność zielonej diody LED, która informuje nas o podłączonym zasilaniu do płyty głównej. Niestety zabrakło przydatnych przycisków Power oraz Reset. Ciekawostką jeżeli chodzi o desktopowe płyty główne, jest obecność wbudowanej karty Wi-Fi. Umieszczona jest ona na dodatkowej płytce, a złącze na antenę umieszczone jest na tylnym panelu.
Niestety, tak samo jak P5B, P5K dysponuje jedynie trybem 16x/4x dla kart graficznych, co skutecznie obniży ich wydajność, jeżeli myślimy o połączeniu dwóch kart w CrossFire. W przypadku zastosowania jednej karty, nie ma to większego znaczenia.
Na sam koniec zostawiliśmy małą uwagę dotyczącą P5K Deluxe. Mianowicie radiator mosfetów przy krawędzi PCB nie jest połączony z pozostałymi, dlatego jest on mało stabilny. Dużo lepiej to wygląda w przypadku wersji P5K3.
Dla obu płyt przygotowano identyczny komplet wyposażenia dodatkowego, w którym prócz tego co zawsze, znajdziemy maleńką antenę do karty Wi-Fi.
Tylny panel jest również identyczny. Zabrakło w nim niestety drugiego złącza PS/2 dla myszy. Najwidoczniej Asus stwierdził, że jest to już przeżytek i większość osób używa wyłącznie gryzoni na USB.
Specyfikacja
| Chipset | Intel P35/ICH9R |
| Obsługiwane procesory | Core 2 Duo, Core 2 Quad, Core 2 Extreme, Pentium D FSB 1333 / 1066 / 800 MHz |
| Liczba slotów RAM | 4 (Max 8GB) |
| Szybkość pamięci | DDR2 667/800/1066 MHz DDR3 800/1066/1333 MHz |
| Liczba slotów PCI-E | 2 x PCI-E x16, 2 x PCI-E x1 |
| Liczba slotów PCI | 3 |
| Obsługa ATI CrossFire | Tak |
| Liczba złącz SATA | 6 |
| Wersja złącz SATA | 2.0 (3.0 Gb/s) |
| RAID | Tak – Intel Matrix Storage Technology (RAID 0 i 1) |
| Liczba kanałów ATA | 1 (ATA 133) |
| LAN | 2 x 10/100/1000 Mb/s (Marvell 88E8056 i Realtek RTL8187) |
| Dźwięk | ADI AD1988B – 7.1 (8-kanałowy) |
| Liczba portów USB | 10 (4 na panelu + 6 na płycie) |
| IEEE1394 | Tak |
| Format płyty | ATX |
Bios
- FSB: 200-800 MHz
- Dzielniki pamięci dla P5K:
dla FSB 266 MHz: 667, 800, 889, 1067 MHz
dla 333 MHz: 667, 800, 833, 1000, 1067, 1111, 1333 MHz
dla 333 MHz: 667, 800, 833, 1000, 1067, 1111, 1333 MHz
- Dzielniki pamięci dla P5K3:
dla FSB 266 MHz: 800, 889, 1067 MHz
dla 333 MHz: 800, 833, 1000, 1067, 1111, 1333 MHz
dla 400 MHz: 800, 960, 1000, 1200, 1280, 1333, 1600 MHz
dla 333 MHz: 800, 833, 1000, 1067, 1111, 1333 MHz
dla 400 MHz: 800, 960, 1000, 1200, 1280, 1333, 1600 MHz
- Vcore: 1,1 - 1,7 V
- Vdimm: 1,8 - 2,5 V – P5K Deluxe
- Vdimm: 1,5 - 2,2 V – P5K3 Deluxe
- FSB: 1,2 – 1.50 V
- NB Voltage: 1,25 - 1,70 V
- SB Voltage: 1,05, 1,20 V
Biosy obu płyt są łudząco podobne do tego, który mogliśmy spotkać w przypadku P5B Deluxe. Są przejrzyste i bogate w wiele opcji umożliwiających zwiększenie taktowania w dużym stopniu, zarówno procesora, jak i pamięci.
