SB950 - Tworzenie RAID

Płyta główna Gigabyte GA-990FXA-UD7 na swoim pokładzie posiada południowy mostek AMD SB 950. Ta implementacja RAID pozwala nam na tworzenie macierzy RAID 0, 1, 5, 10 oraz JBOD. Mamy do wyboru dość proste podobne do BIOSu "RAID Option ROM Utility" (dla wygody nazwiemy je po prostu Utility), które można wywołać zaraz po POSTcie, lub bazującą na web-aplikacji kontrole z poziomu Windowsa. Oba te podejścia zapewniają w miarę zbliżone możliwości konfiguracyjne z kilkoma jednak zasadniczymi różnicami. Z obsługi spod Windowsa nie skorzystamy zanim tegoż systemu nie zainstalujemy. Ponadto AMD-RAIDXpert, bo tak nazywa się ten interfejs, umożliwia ustawienie paska jedynie na 64KB lub 128KB, podczas gdy w Utility ustawimy jeszcze 256KB. Bezpośrednio w Utility nie ustawimy też żadnych alarmów i harmonogramów, nie mamy także wpływu na włączenie obsługi NCQ. Kolejną różnicą jest brak możliwości naprawy macierzy z poziomu Utility.

Oba narzędzia umożliwiają budowanie mieszanych macierzy tak jak to umożliwia Windows 7. Możemy więc stworzyć niewielką macierz RAID 0 na system, oraz z reszty miejsca macierz RAID 5 w celu zabezpieczenia cennych danych. Oczywiście by tworzyć jakiekolwiek macierze RAID w BIOS naszej płyty musimy przełączyć stosowne opcje konfiguracji kontrolerów dysków na odpowiednie wartości. Najczęściej wartościami tymi są RAID, a ustawia się je w przy pozycjach kontrolerów dysków z dopiskiem Type lub Mode

Proces tworzenia macierzy przy wykorzystaniu "BIOSowego" Utility zaczynamy od włączenia (bądź zrestartowania) komputera. W momencie gdy naszym oczom ukaże się powyższa informacja klikamy stosowną kombinację klawiszy. U nas jest to Ctrl + F. Powyższa informacja jak i kombinacja klawiszy zależeć będzie oczywiście od tego jaką płytę posiadamy. Warto więc zajrzeć do instrukcji, którą dostaliśmy razem z nią.

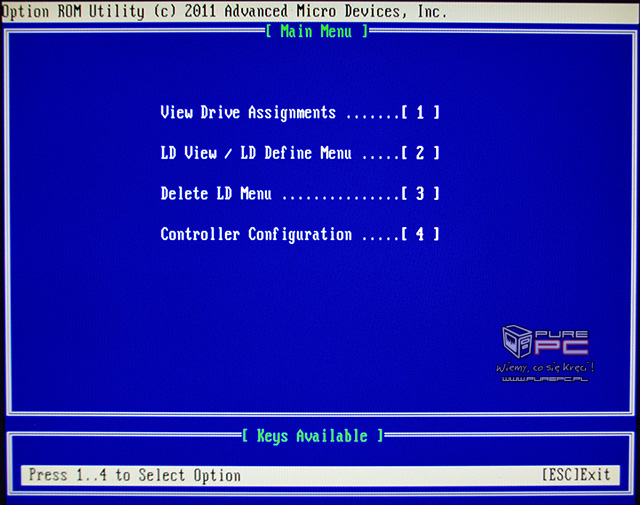

Naszym oczom ukarzę się powyższe menu. Klikamy 2 by wejść do podmenu przeglądania i tworzenia nowych macierzy RAID.

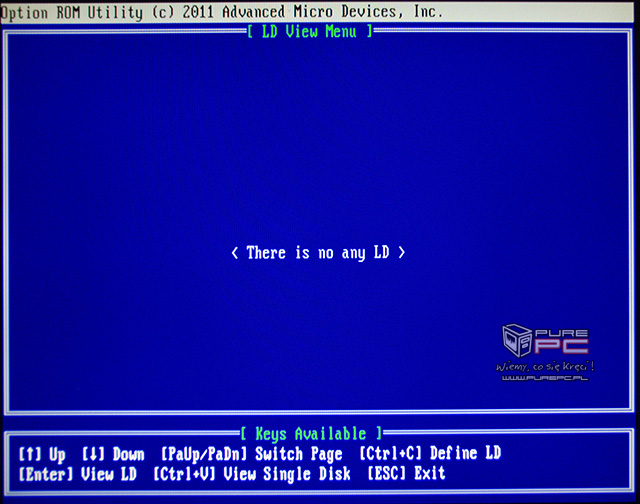

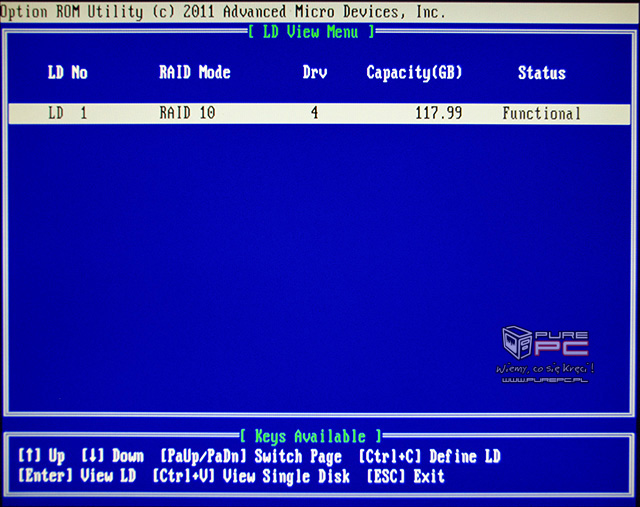

W naszym wypadku nie ma jeszcze żadnej macierzy. Aby przejść do tworzenia nowej klikamy kombinację klawiszy Ctrl + C, która odpowiada za wywołanie podmenu definiowania nowych macierzy (Logical Drive - LD). Ponownie - metoda tworzenia macierzy na innych płytach może się różnić, warto zaglądać do instrukcji :).

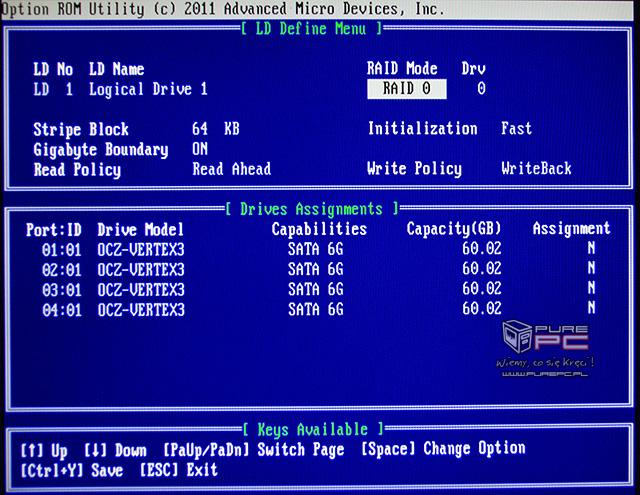

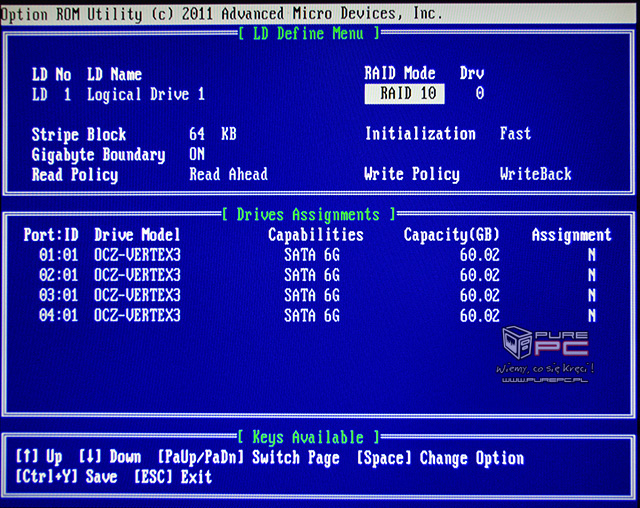

Podmenu tworzenia macierzy na naszej płycie wygląda jak na powyższym obrazku. Domyślną zaznaczoną opcją którą możemy konfigurować jest poziom naszej macierzy RAID. My w przykładzie zbudujemy macierz RAID 10. Przeskakiwanie między opcjami dokonujemy jak głosi informacja na dole klawiszem spacji. Pomiędzy możliwymi do ustawiania parametrami poruszamy się klawiszami strzałek w górę i dół.

Wybraliśmy już RAID 10. Teraz pora skonfigurować pozostałe opcje oraz dodać dyski. Klikamy strzałkę w dół.

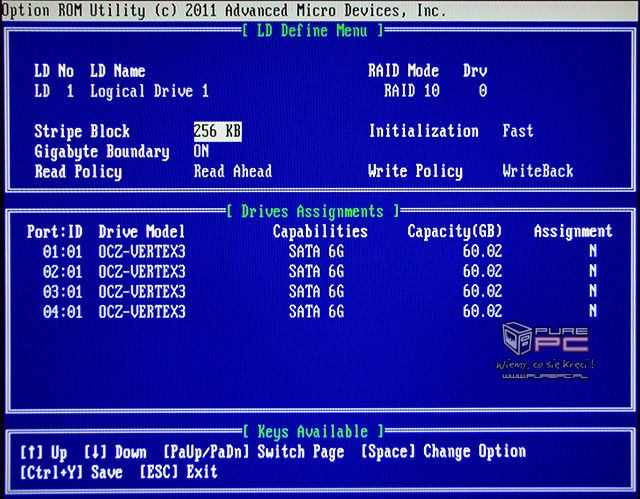

Modyfikujemy wielkość paska (Stripe Block). U nas wybraliśmy 256KB, gdyż na takiej opcji wykonywaliśmy większość testów.

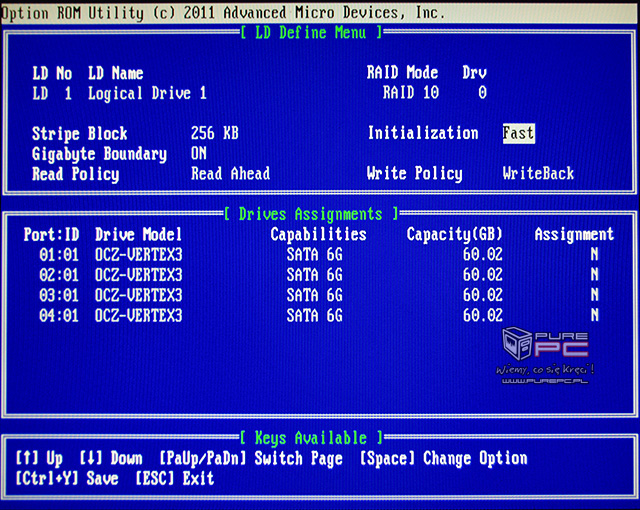

Konfigurujemy opcje związaną z inicjalizacją dysków. Opcja domyślna Fast odpowiada szybkiej inicjalizacji. Full to z kolei pełna inicjalizacja. Różnica między nimi jest podobna do różnicy między formatowaniem szybkim, a pełnym. Trzecią opcją jest None - brak inicjalizacji. Dla zaoszczędzenia czasu skorzystamy z domyślnej wartości czyli przyśpieszonej inicjalizacji.

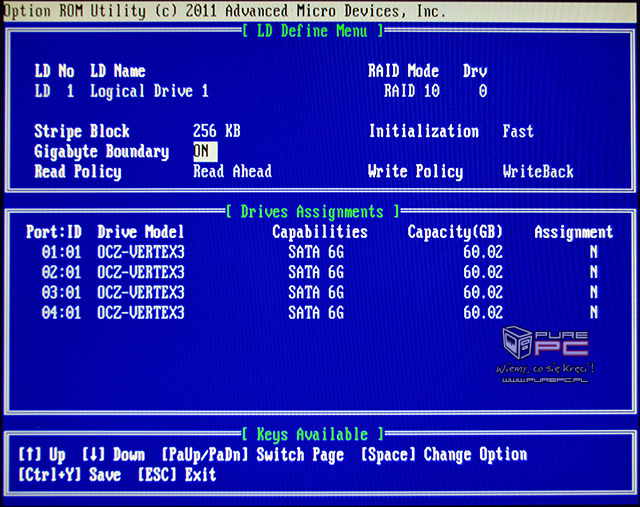

Opcja Gigabyte Boundary jest odpowiedzialna za zaokrąglanie rozmiaru tworzonych macierzy do pełnych GB. Domyślna opcja to ON.

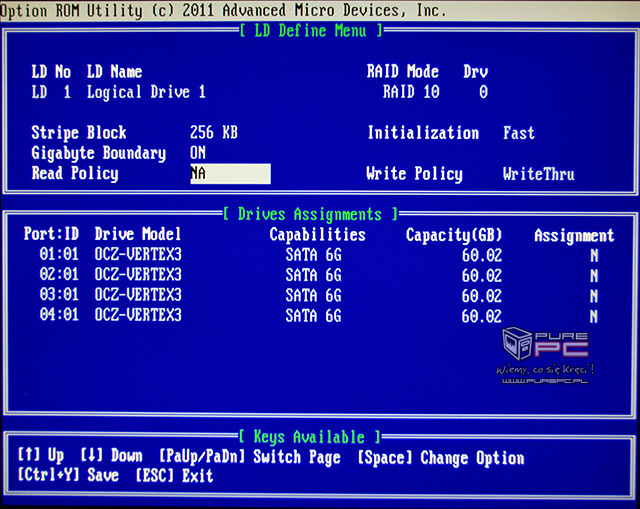

Konfiguracja buforowania odczytu ma trzy możliwe opcje. Każda z nich automatycznie zmienia także przypisaną jej opcję buforowania zapisu. Dostępne opcje to Read Ahead - kontroler automatycznie wczytuje do bufora cały pasek, co pomaga przy statycznych, sekwencyjnych typach odczytów. Gorzej jeśli odczyty są losowe i bazują na sporej liczbie mniejszych niż rozmiar paska rozkazach odczytu. Cache - pełne buforowanie. W teorii powinno być złotym środkiem. NA - czyli wyłączone buforowanie. Rozkazy I/O trafiają bezpośrednio do dysków. Pierwsze dwie opcje włączają buforowanie zapisu WriteBack - kontroler zgłasza systemowi wykonanie zapisu jak tylko komplet danych znajdzie się w jego pamięci podręcznej. Opcja trzecia wyłącza buforowanie zapisu WriteThru. Oczywiście wszelkie buforowanie niezabezpieczone chociażby bateryjnie może skutkować utratą danych w przypadku zaniku zasilania. Ponadto dla macierzy RAID 0 i 10 poleca się wyłączenie buforowania toteż wybieramy opcję NA.

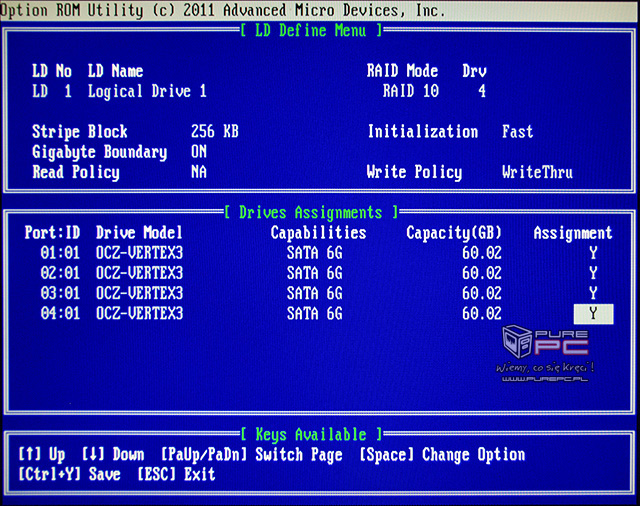

RAID 10 wymaga do pracy minimum czterech dysków. Po kolei więc przechodzimy na każdy z dysków i spacją zmieniamy przypisanie na Y - od Yes :-). Zapisujemy naszą nowoutworzoną konfigurację macierzy poprzez skorzystanie z kombinacji klawiszy Ctrl + Y.

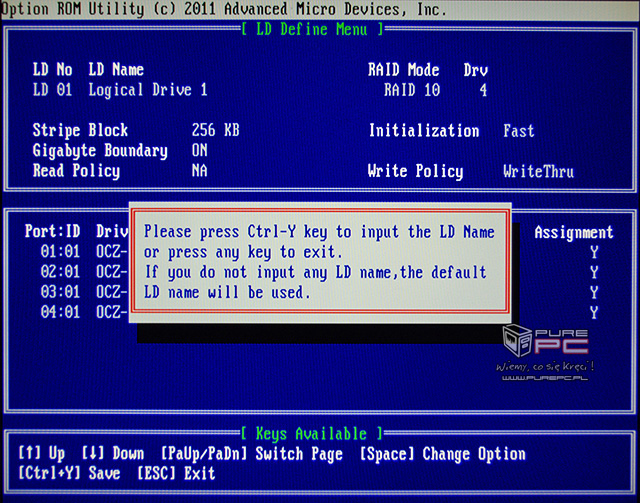

Wyskoczy nam wiadomość mówiąca nam, że możemy korzystając ponownie z Ctrl + Y wejść do edycji nazwy dla macierzy, lub klikając dowolny klawisz pominąć ten krok i nadać naszej macierzy domyślną nazwę (Logical Drive nr). My chcemy nazwać naszą macierz więc korzystamy z ww. kombinacji klawiszy...

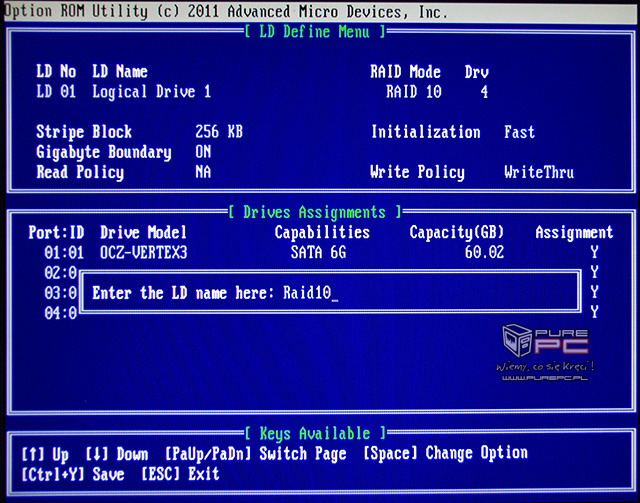

...i nadajemy nazwę naszej macierzy. Zatwierdzamy Enterem.

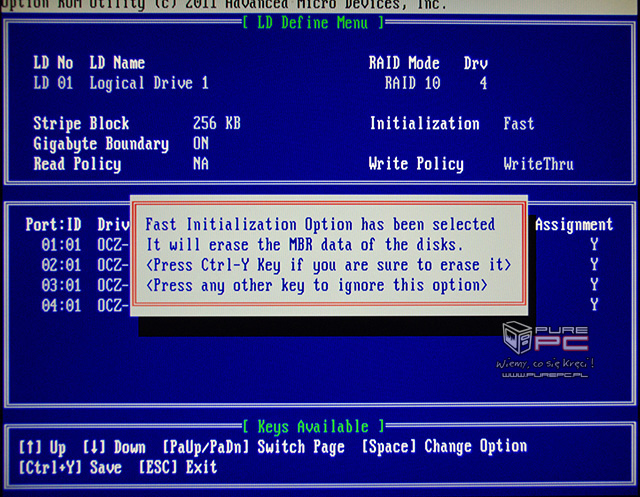

Kolejna wiadomość dotyczy inicjalizacji. Ponownie zatwierdzamy Ctrl + F. Wciśniecie dowolnego klawisza spowoduje anulowanie tworzenia macierzy.

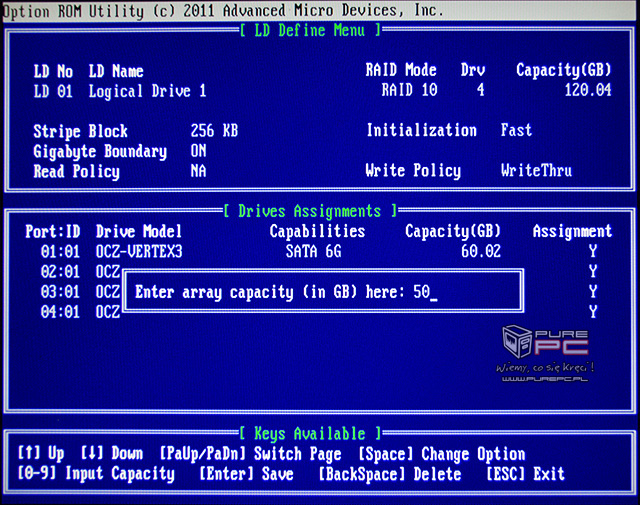

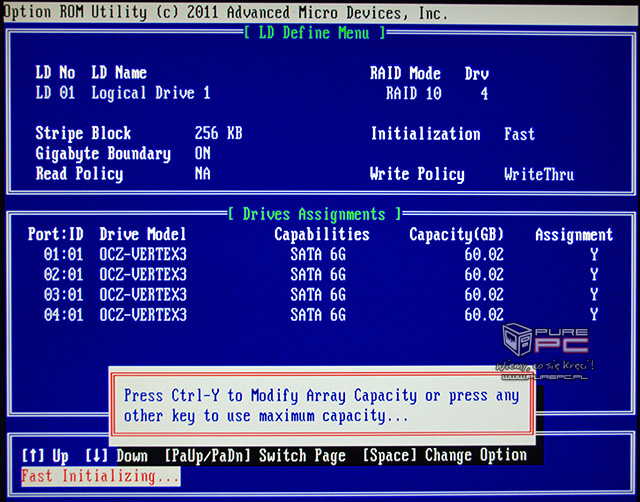

Kolejny krok to ustawianie rozmiaru macierzy. Dowolnym klawiszem zatwierdzamy maksymalną możliwą wartość, a kombinacja Ctrl + F pozwoli nam ją zmodyfikować. My korzystamy z całej przestrzeni tak więc użyjemy dowolnego klawisza : -).

I gotowe. Nasza macierz RAID 10 została utworzona.

Jeśli chcielibyśmy stworzyć wspomniane na początku tej strony połączenie macierzy RAID 0 i RAID 5, to w kroku z ustawianiem rozmiaru macierzy musielibyśmy skorzystać z kombinacji Ctrl + F. W podmenu ustawiania rozmiaru wpisać docelowy rozmiar i kontynuować jak normalnie.

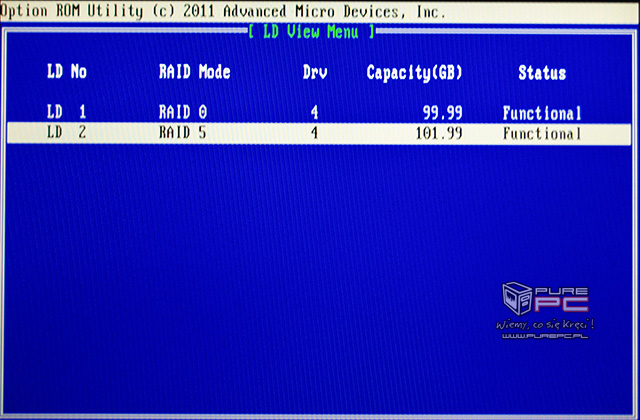

Po stworzeniu wpierw macierzy RAID 0 ze zmniejszonym do 100GB rozmiarem na tych samych czterech dyskach SSD stworzyliśmy także macierz RAID 5 (tym razem pomijając krok ustawiania rozmiaru). Efekt końcowy takiej operacji widać na powyższej fotografii.

SB950 - Usuwanie RAID

Usuwanie macierzy z wykorzystaniem Utility jest dość proste.

Wybieramy podmenu usuwania macierzy poprzez kliknięcie 3.

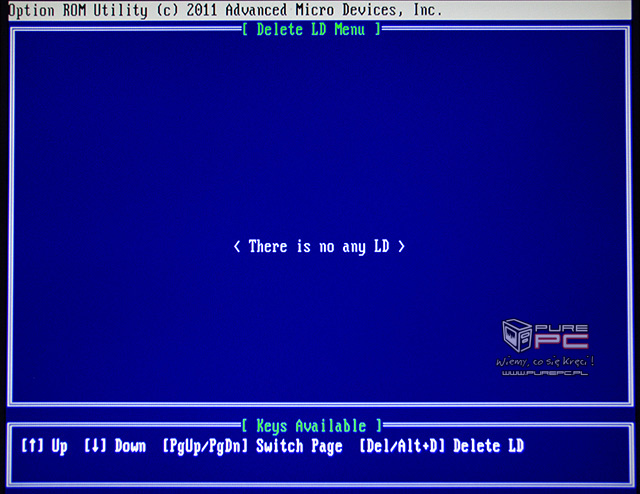

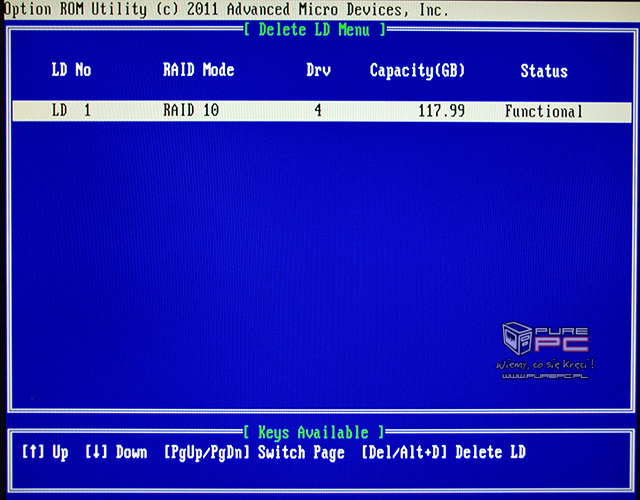

W otwartym podmenu zobaczymy nasze stworzone macierze. Klikamy na Del lub kombinację Alt + D w celu usunięcia wybranej macierzy.

Otworzy się okno opisujące wszystkie właściwości danej macierzy. Oraz okienko informujące nas, że by usunąć macierz musimy potwierdzić kombinacją Crtl + Y lub przerwać dowolnym klawiszem.

Gotowe. Macierz została usunięta.

SB950 - Zgłaszanie awarii RAID

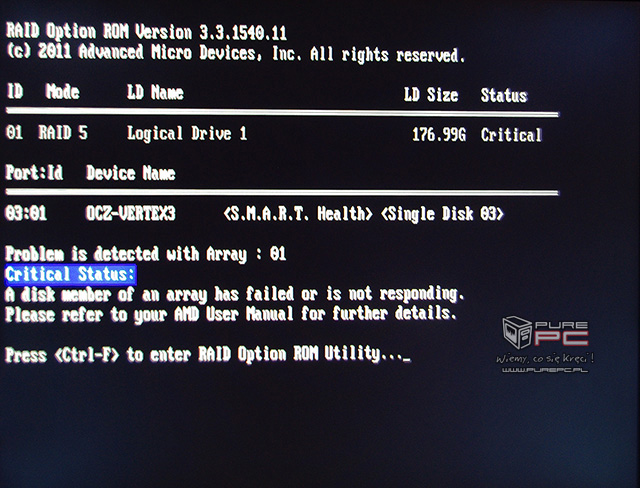

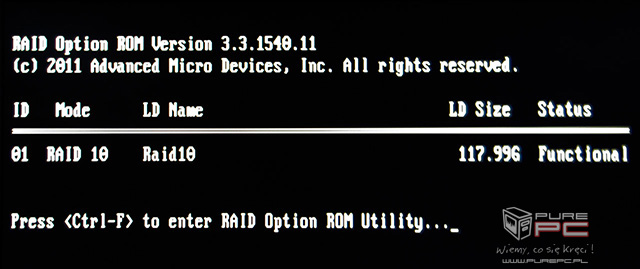

Uszkodzone macierze zgłaszane są przy procesie bootowania PC. Tuż po POST naszym oczom ukaże się powyższa informacja.

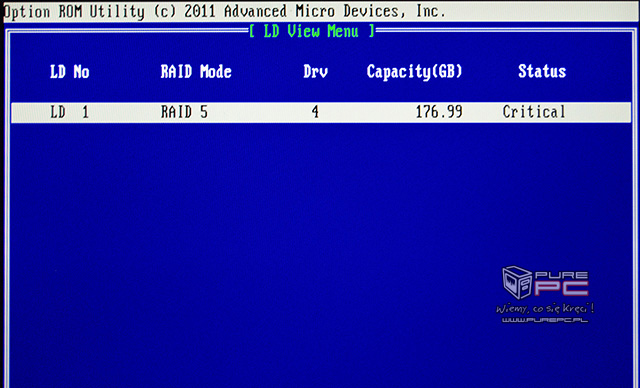

Po wejściu do Utility, a tam do podmenu podglądu macierzy zobaczymy z kolei powyższe. Niestety jak już wspomnieliśmy z poziomu Utility naprawy macierzy RAID nie można dokonać.
