Poradnik RAID - teoria, budowa, naprawa i testy RAID 0, 1, 5, 10

RAIDXpert/SB950 - Budowa RAID

RAIDXpert jest bazującym na web-aplikacji narzędziem pozwalającym na tworzenie, edycję, usuwanie, oraz naprawę macierzy na systemie z płytą główną opartą o platformę AMD. Pozwala na tworzenie harmonogramów i alarmów, jak i konfigurację zdalnego powiadamiania o stanie naszych macierzy. Aby dokonać czegokolwiek w owym narzędziu musimy je wpierw włączyć. Uruchamiamy aplikacje ikonką na pulpicie lub w menu start.

Otworzy nam się okno przeglądarki internetowej, a w niej załadowana strona logowania.

Domyślna wartość jaką należy wpisać zarówno jako Login ID jak i Password to admin.

Po zalogowaniu naszym oczom ukarze się powyższe. Aby utworzyć RAID klikamy na Logical Drive View.

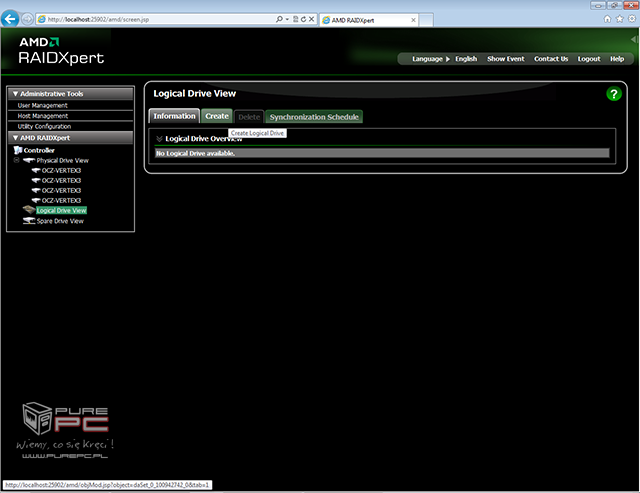

Następnie przechodzimy do zakładki Create.

W pierwszym kroku tworzenia macierzy wybieramy jej typ. W przykładzie jest to macierz RAID 5. Klikamy na Next >> aby przejść do następnego kroku.

W tym kroku wybieramy czy chcemy tworzyć macierz na pojedynczych wolnych dyskach tak jak w sytuacji na zrzucie ekranu powyżej. Czy na dyskach należących już do jakiejś macierzy, ale posiadających jeszcze wolne miejsce. W naszym przykładzie jedyna dostępna opcja jest automatycznie zaznaczona. Przechodzimy dalej klikając w Next >>.

W tym kroku zaznaczamy myszką które dyski chcemy wykorzystać. W przykładzie zaznaczono trzy pierwsze, czyli minimalną ilość dla macierzy RAID 5. Ponadto można w tym kroku dostosować wielkość macierzy. My zostawiliśmy domyślnie zaznaczoną opcję maksymalnej dostępnej pojemności. Ponownie do następnego kroku przechodzimy dzięki Next >>.

Nadajemy naszej macierzy nazwę i klikamy Next >>.

W piątym ostatnim kroku definiujemy wszystkie opcje związane z rozmiarem paska, buforem zapisu (którego co ciekawe w Utility narzędziu podobnym do BIOS zmieniać nie można, za to brak opcji bufora odczytu który tam się z kolei znajdował i dawał ustawiać), opcją Gigabyte Boundary i inicjalizacją.

Ustawiamy wielkość paska Stripe Block Size. Dostępne opcje to 64KB i 128KB (W Utility jest dostępne ponadto 256KB).

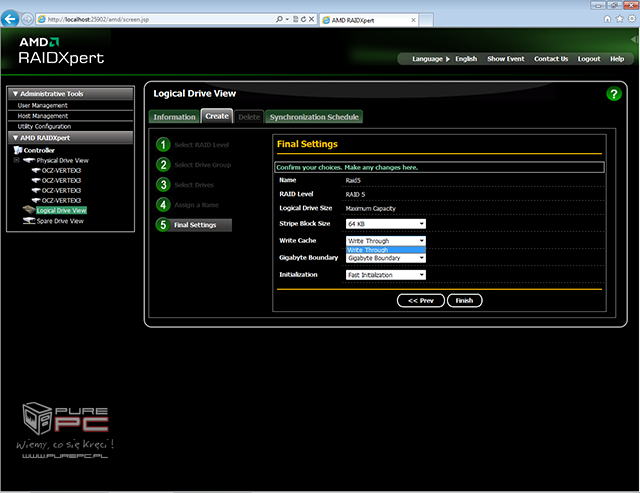

Ustawiamy bufor zapisu. Jak widać dostępna opcja to jedynie Write Through - brak owego buforu.

Ustawiamy opcję zaokrąglania rozmiaru macierzy do pełnych gigabajtów Gigabyte Boundary, bądź wyłączamy tą opcje None.

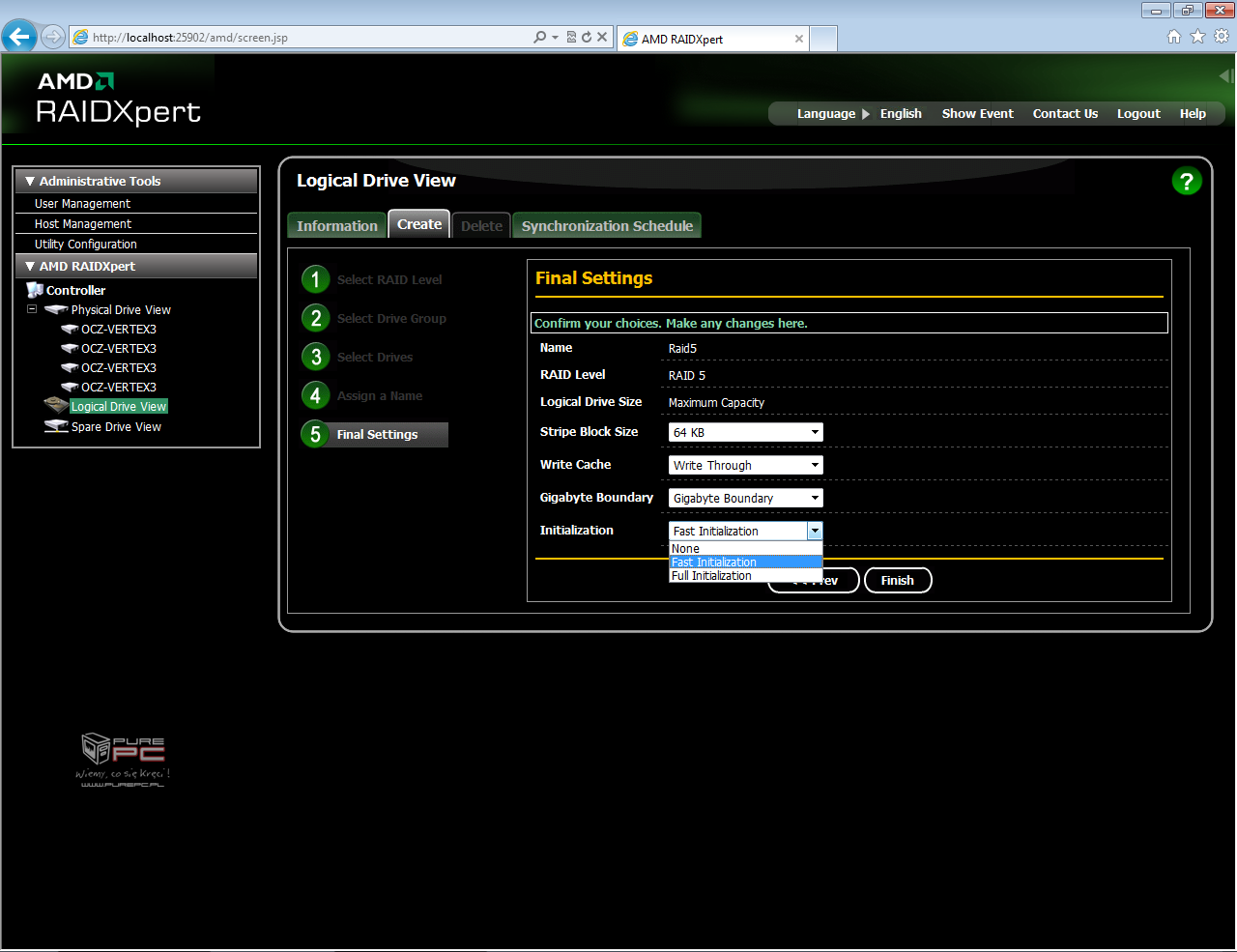

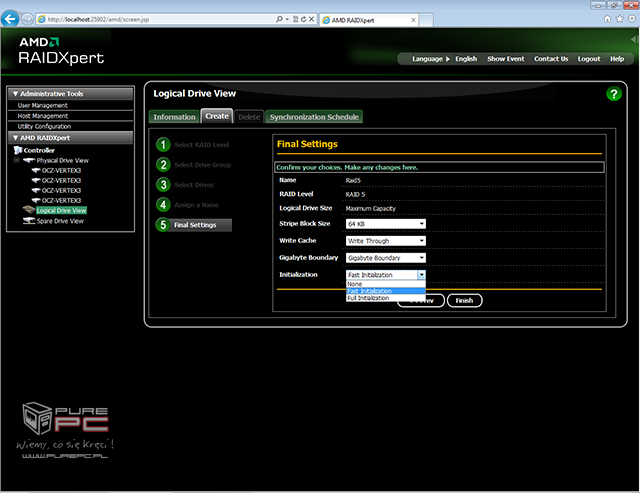

Ustawiamy opcje inicjalizacji. None - jej brak, Fast Initialization - szybką, Full Initialization - pełną wykonującą pełne formatowanie dysków. Po ustawieniu wszystkich opcji zatwierdzamy klikając w Finish.

Gotowe. Nasza macierz RAID5 jest już przygotowana do pracy.

Powyższy zrzut to podgląd macierzy RAID 0 zbudowanej z ograniczeniem jej rozmiaru do 100GB.

Na pozostałym miejscu tworzymy macierz RAID 5.

I podgląd naszej macierzy RAID 0 wygląda już trochę inaczej.

Nic nie stoi na przeszkodzie podglądać macierz RAID 5 :-)
