MSI MEG Z490 ACE - Test płyty głównej dla procesorów Comet Lake

Test MSI MEG Z490 ACE - Temperatury

Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem o rozdzielczości 320 x 240 pikseli z włączoną dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, czesto używanych urządzeń pomiarowych (sondy czy pirometry) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem kamery jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie oraz nałożyć termografikę na zdjęcie, co zamieszczamy na samym dole. Pomiar w spoczynku odbywał się w 5, 10 oraz 15 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWMonitor i HWiNFO. Wygrzewania płyty głównej dokonaliśmy programem OCCT V6.0.0. ustawienie CPU Linpack 2019, użycie pamięci 32768 MB, z obiążeniem do 15 minut (do 4 pomiarów z powtórzeniem). Test obejmuje ustawienia domyślne oraz podkręconego Intel Core i9-10900K do wartości 5100 MHz dla wszystkich, 10 rdzeni przy napięciu 1.35 V. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie.

Pomiar temperatur - Nośnik SSD M.2

Team Group Cardea Zero Z440 / Kopiowanie 100 GB

Stopnie Celsjusza (mniej = lepiej)

7

14

21

28

35

42

49

56

ASUS ROG Maximus XII Extreme
Ustawienia fabryczne

40.0

MSI MEG Z490 ACE
Ustawienia fabryczne

45.0

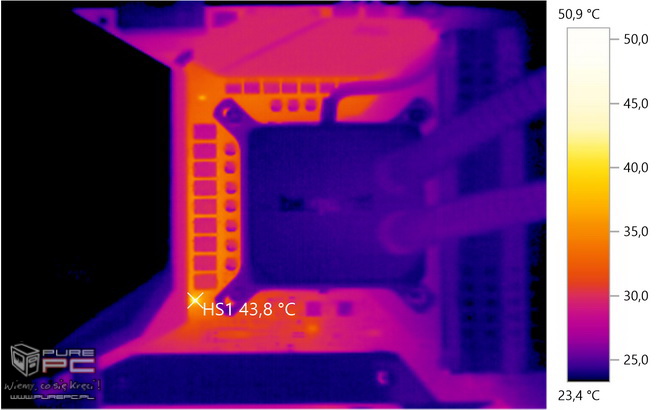

MSI MEG Z490 ACE - DEF - Spoczynek 5 minut

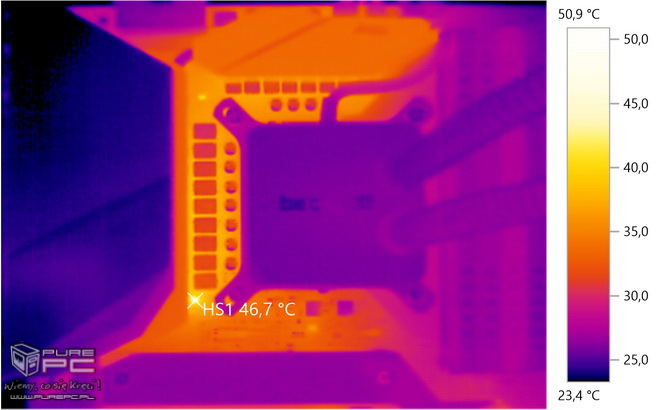

MSI MEG Z490 ACE - DEF - Spoczynek 10 minut

MSI MEG Z490 ACE - DEF - Obciążenie 5 minut

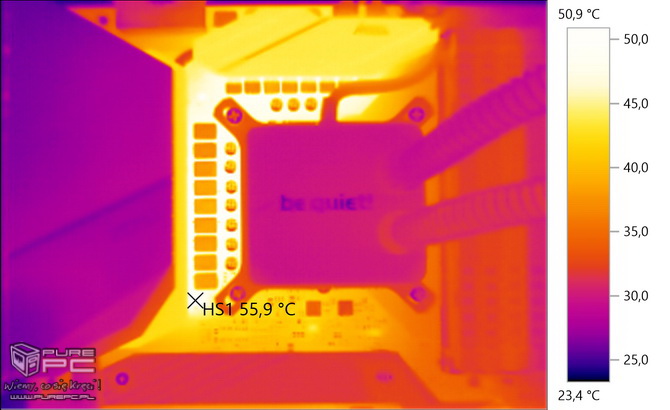

MSI MEG Z490 ACE - DEF - Obciążenie 10 minut

MSI MEG Z490 ACE - DEF - Obciążenie 15 minut

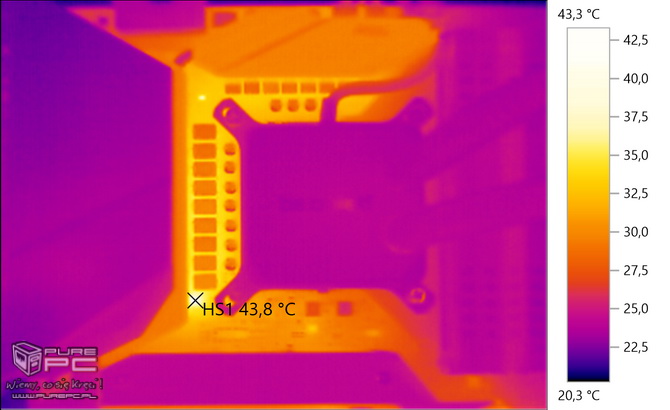

 MSI MEG Z490 ACE - OC - Spoczynek 5 minut

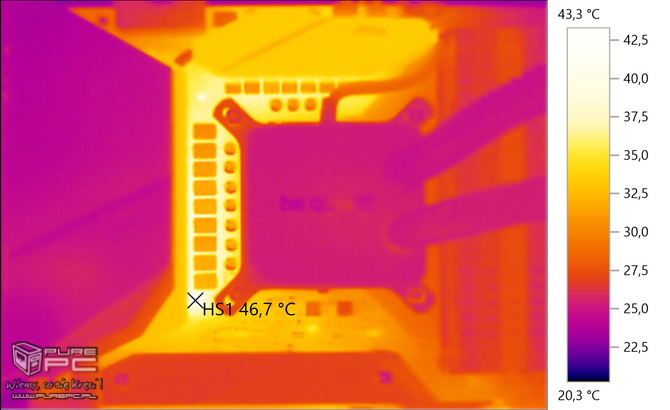

MSI MEG Z490 ACE - OC - Spoczynek 10 minut

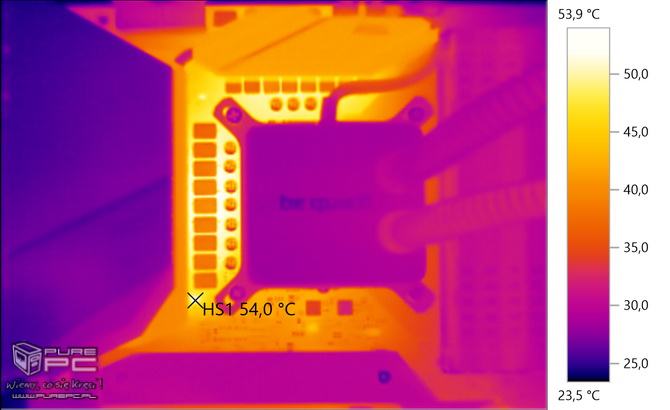

MSI MEG Z490 ACE - OC - Obciążenie 5 minut

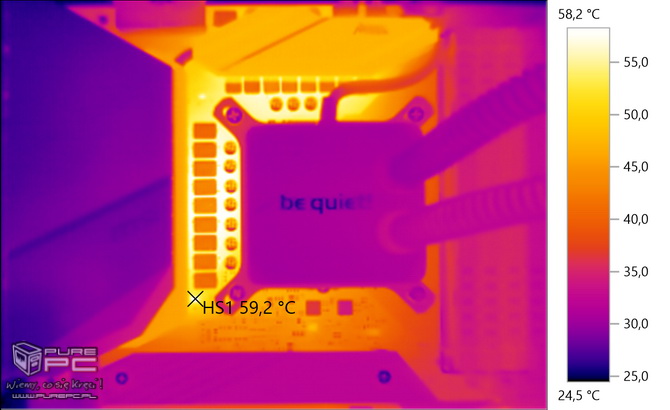

MSI MEG Z490 ACE - OC - Obciążenie 10 minut

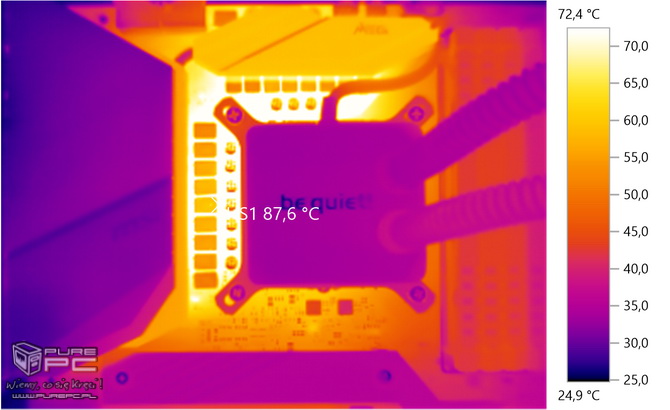

MSI MEG Z490 ACE - OC - Obciążenie 15 minut

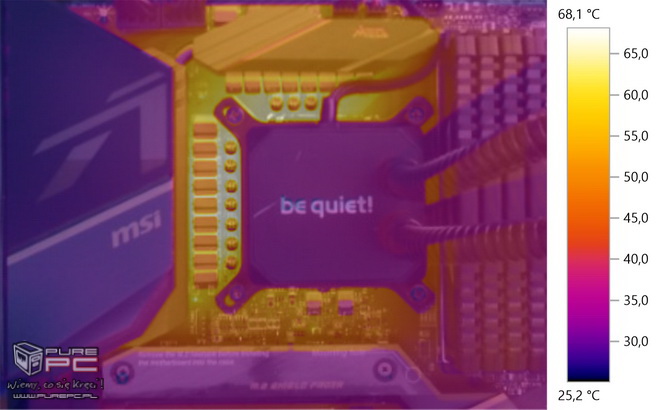

MSI MEG Z490 ACE - DEF - Obciążenie 15 minut - Zdjęcie Testo TwinPix (termografia na zdjęciu)
