Test płyty głównej MSI MAG B860 Tomahawk WiFi - Bogate wyposażenie, ładna stylistyka, ale niestety jest drogo

Test MSI MAG B860 Tomahawk WiFi - Temperatury

Pomiary temperatur zostały wykonane kamerą termowizyjną Testo 885-2 z obiektywem 15 mm, dysponującą detektorem promieniowania podczerwonego o rozdzielczości 320 x 240 pikseli z dodatkową funkcją SuperResolution (640 x 480 pikseli) z odległości wynoszącą 50 cm. Pomiar odbywa się w linii prostej do badanego obiektu. Kamera termowizyjna, klasy przemysłowej w porównaniu do innych, często używanych urządzeń pomiarowych (sondy K czy pirometra) pozwala na precyzyjne znalezienie najgorętszego miejsca, w tym przypadku sekcji zasilania. Dodatkowym plusem profesjonalnej kamery termowizyjnej jest możliwość zrobienia zdjęcia w podczerwieni, które możemy zaprezentować w poniższym raporcie.

Pomiar w spoczynku odbywał się w 10 oraz 20 minucie od uruchomienia systemu (po dwa pomiary). Programami pracującymi w tle były HWiNFO oraz CPU-Z. Wygrzewania płyty głównej dokonaliśmy programem Cinebench 2024 - test CPU (Multi Core) z obciążeniem do 20 minut (do 4 pomiarów z powtórzeniem). Test obejmuje ustawienia domyślne Intel Core Ultra 9 285K na chłodzeniu wodnym. Trzeba brać jednak poprawkę, iż najbardziej nagrzewające się miejsca są ukryte pod radiatorem. Użyta paleta kolorów to Testo Żelazo, przedstawiająca najgorętszy punkt pomiaru widoczny na obrazie jako H1. Zdjęcia w spoczynku mają mniejszą rozdzielczość (rozmazanie) w związku z niską różnicą temperatury badanej, a temperatury otoczenia - ΔT. Ostrzenie ręczne obiektywu odbywa się w czasie wygrzewania pasty i płyty przed właściwymi pomiarami. Testy termowizji wykonuje: Rafał Romański.

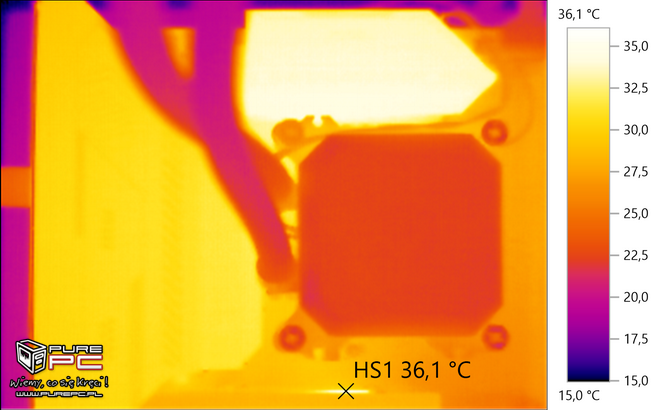

Test MSI MAG B860 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core Ultra 9 285K
Ustawienia domyślne - Spoczynek 10 minut

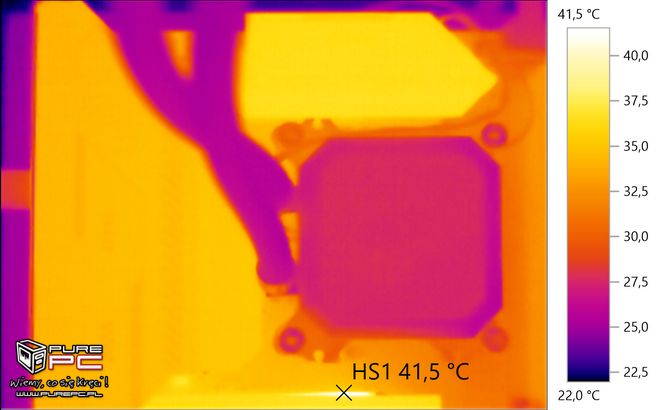

Test MSI MAG B860 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core Ultra 9 285K
Ustawienia domyślne - Spoczynek 20 minut

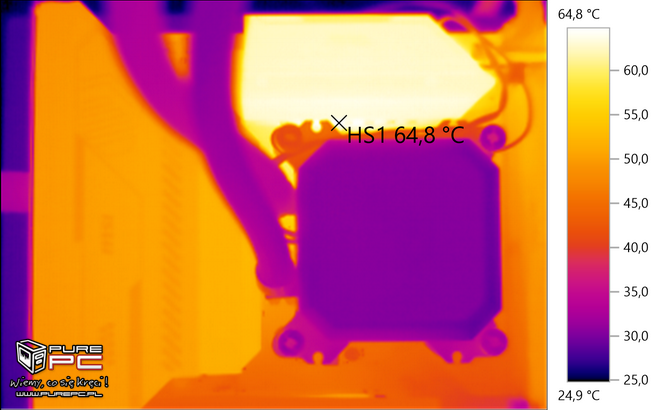

Test MSI MAG B860 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core Ultra 9 285K
Ustawienia domyślne - Obciążenie Cinebench R24 MT 10 minut

Test MSI MAG B860 Tomahawk WiFi - Temperatura sekcji zasilania na Intel Core Ultra 9 285K
Ustawienia domyślne - Obciążenie Cinebench R24 MT 20 minut
