ASUS F2A85-M PRO - Budowa i wyposażenie
ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w Acer, ale faktyczny debiut firmy z gotową ofertą nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne i komponenty bazowe. Płyty główne oraz karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która stale ulepsza oraz modyfikuje swoje rozwiązania.
Specyfikacja techniczna ASUS F2A85-M PRO:
- Mostek południowy: AMD A85X
- Socket: FM2
- Obsługiwane CPU: A-Series APU / Athlon
- Format płyty: Micro ATX
- Ilość slotów pamięci: 4x DDR3
- Maksymalna ilość pamięci: 64 GB
- Maksymalne taktowanie pamięci: 2400 MHz
- Karta sieciowa: 1x 10/100/1000 Mb/s
- Kodek dźwiękowy: Realtek ALC892
- Obsługa CrossFire / SLI: Tak / Nie
- RAID: Tak (RAID 0, 1, 5, 10)
- PCI Express x16 2.0: 2 (x16 / x8)
- PCI Express x1: 2
- Sloty PCI: Brak
- Serial ATA: 7x SATA 6.0 Gb/s
- Liczba portów USB 2.0: 10 (8 na płycie i 2 na tylnym panelu)
- Liczba portów USB 3.0: 6 (2 na płycie i 4 na tylnym panelu)
- Liczba portów PS/2: 1
- Liczba portów eSATA: 1
- Liczba złącz wentylatorów: 4 (1 CPU / 3 systemowe)
- Cena: ~440 złotych

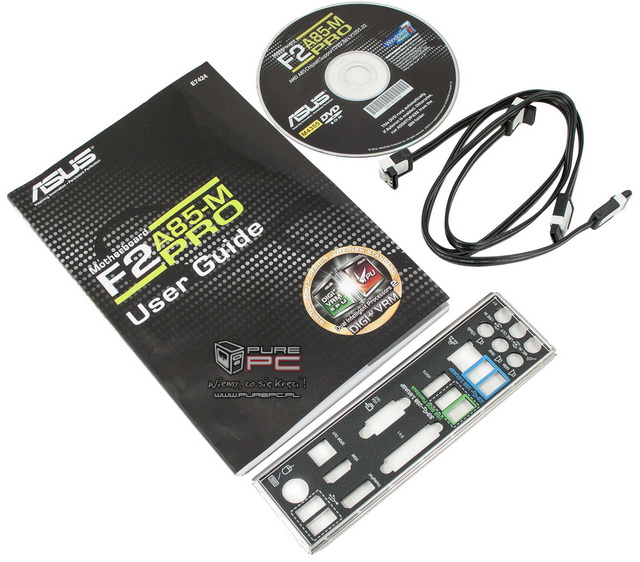

Opakowanie F2A85-M PRO utrzymano w tonacji szaro-czarnej i okraszono logami dostępnych technologii - jego design jest standardowy dla ASUS bez względu na platformę. Zawartość okazuje się jednak skromna, bo wyposażenie jest absolutnie podstawowe i obejmuje ledwie dwa kabelki SATA, instrukcję obsługi, płytę ze sterownikami oraz maskownicę portów. Zwykle wersje oznaczone jako PRO otrzymują w zestawie dodatkowe akcesoria, aczkolwiek tym razem niczego takiego nie uświadczymy.
ASUS w modelu F2A85-M PRO zastosował szereg autorskich rozwiązań usprawniających zasilanie procesora - technologia nazywa się Dual IntelligentProcessors 2 oraz składa z dwóch modułów: TPU (TurboV Processing Unit) i EPU (Energy Processing Unit). TPU pomaga w podniesieniu wydajności poprzez zwiększanie taktowania procesora, natomiast EPU dba o zmniejszenie poboru mocy, monitorując obciążenie komputera w czasie rzeczywistym. Obie technologie można włączyć za pomocą przełączników znajdujących się na płycie głównej lub poprzez panel AI Suite (oprogramowanie). Technologia Dual IntelligentProcessors 2 dodatkowo wykorzystuje system zasilania DIGI+ Power Control wyposażony w dwa cyfrowe kontrolery napięcia, które ułatwiają precyzyjną regulację parametrów CPU oraz pamięci RAM.

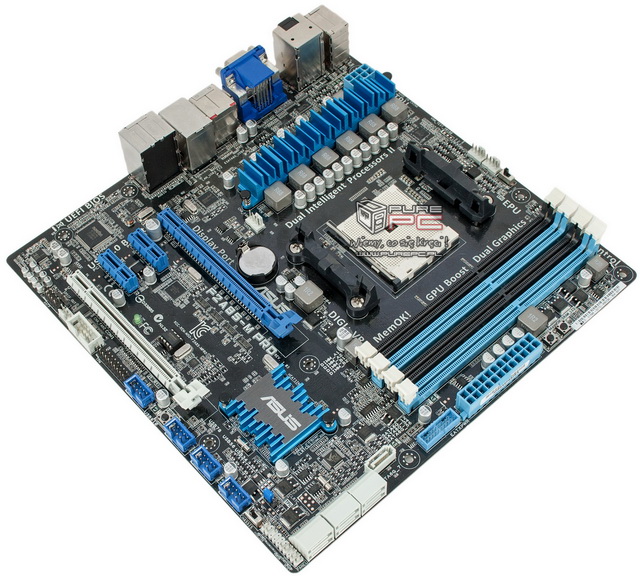

Kolorystyka F2A85-M PRO jest charakterystyczna dla płyt głównych ASUS, więc podobnie jak w modelu F2A85-M LE mamy czarny laminat, mieszankę niebieskich i białych slotów oraz szaro-niebieskich radiatorów. Wśród tej mieszanki wyróżnia się jeszcze gniazdo procesora i oznaczone różnymi kolorami kanały pamięci operacyjnej. Sekcja zasilania CPU została zbudowana w układzie 4+2, wyposażona w radiator i umieszczona w całości pomiędzy tylnym panelem oraz socketem FM2. W prawym dolnym rogu mamy wtyczki przedniego panelu obudowy komputera, przełącznik TPU oraz zworkę CLRTC. Cztery niebieskie złącza USB 2.0 umożliwiają podłączenie w sumie ośmiu dodatkowych portów USB 2.0, a dalej za nimi są jeszcze wtyczki modułu TPM i portu COM, rzadko już spotykanego.
Obok kolejnego gniazdka zasilania wentylatora i złącza SPDIF, znajduje się interfejs panelu dźwiękowego obudowy czyli słuchawek i mikrofonu. W centralnej części ASUS F2A85-M PRO mamy standardowo różnego rodzaju sloty PCI oraz PCI Express. W tym przypadku są dwa PCI Express x1 oraz dwa PCI Express 2.0 x16 / x8. Płyta obsługuje technologię CrossFireX - możemy więc uruchomić konfigurację dwóch kart graficznych w trybie x8, natomiast pojedyncza w pierwszym slocie będzie działać jako x16.

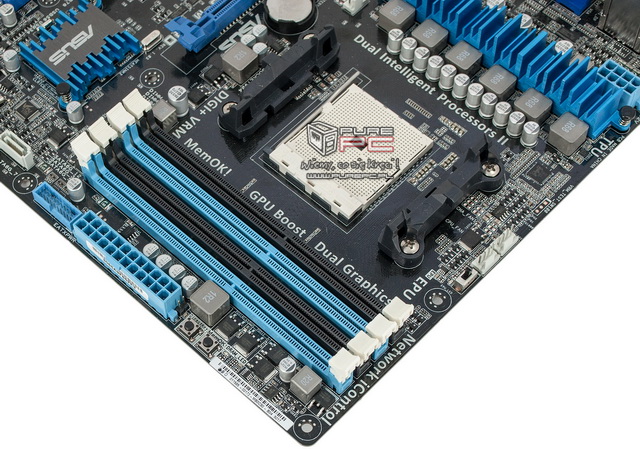

Na bocznej krawędzi ASUS F2A85-M PRO oprócz czterech slotów pamięci DDR3 2400 MHz, mamy też przyciski MemOK, DirectKey, wtyczkę zasilania ATX 24-pin oraz złącze USB 3.0. Bliżej dolnego rogu laminatu umieszczone zostały porty SATA 6.0 Gb/s w liczbie 7 sztuk - jeden pionowo, natomiast pozostałych sześć ułożono równolegle do laminatu. Przy złączach SATA swoje miejsce zagrzał jeszcze chipset AMD A85X przykryty małym, szaro-niebieskim radiatorem.

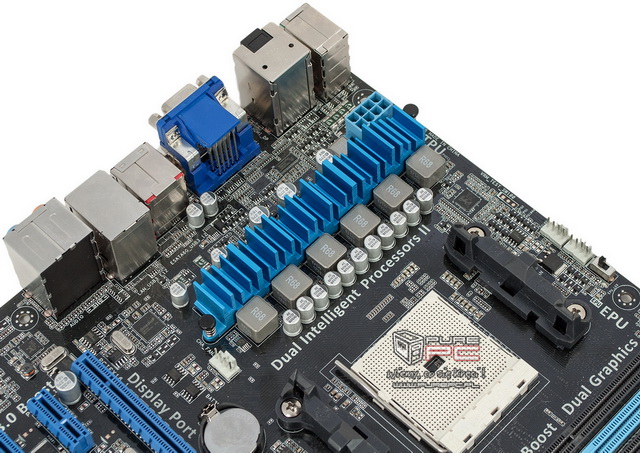

Na górnej krawędzi płyty spoczywa 8-pinowa wtyczka ATX 12V, a obok piętrzy się radiator sekcji zasilania. Dalej znajdziemy dwa złącza wentylatorów, z których jedno przeznaczone jest dla chłodzenia procesora, a także przełącznik EPU. Niżej znajduje się socket FM2 z charakterystycznymi dla AMD zaczepami chłodzenia, które bardzo ułatwiają montaż nawet największych coolerów. Jak jest to cenne wie chyba każdy, kto choć raz w życiu próbował zainstalować duże chłodzenie na Intelu.

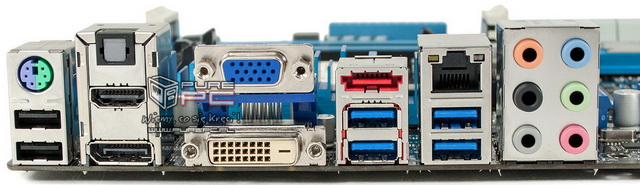

Na tylnym panelu znajdziemy: PS/2 dla klawiatury lub myszy, 2x USB 2.0, optyczny S/PDIF oraz wyjścia dla zintegrowanej karty graficznej: VGA, DVI-D, DisplayPort i HDMI. Za wyjściami iGPU czekają 4x USB 3.0, dwa obsługiwane z poziomu chipsetu i dwa przez dodatkowy kontroler. Nad nimi znalazły się RJ-45 LAN oraz eSATA, zaś na samym końcu wyjścia zintegrowanej, 8-kanałowej karty dźwiękowej Realtek ALC892.

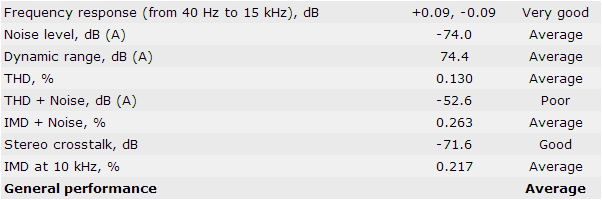

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
