ASUS F2A85-M LE - Budowa i wyposażenie
ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w Acer, ale faktyczny debiut firmy z gotową ofertą nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne oraz komponenty bazowe. Płyty główne i karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która stale ulepsza oraz modyfikuje swoje rozwiązania.
Specyfikacja techniczna ASUS F2A85-M LE:
- Mostek południowy: AMD A85X
- Socket: FM2
- Obsługiwane CPU: A-Series APU / Athlon
- Format płyty: Micro ATX
- Ilość slotów pamięci: 2x DDR3
- Maksymalna ilość pamięci: 32 GB
- Maksymalne taktowanie pamięci: 2400 MHz
- Karta sieciowa: 1x 10/100/1000 Mb/s
- Kodek dźwiękowy: Realtek ALC887
- Obsługa CrossFire / SLI: Tak / Nie
- RAID: Tak (RAID 0, 1, 5, 10)
- PCI Express x16/x8 3.0/2.0: 2
- PCI Express x1: 1
- Sloty PCI: 1
- Serial ATA: 7x SATA 6.0 Gb/s
- Liczba portów USB 2.0: 10 (6 na płycie i 4 na tylnym panelu)
- Liczba portów USB 3.0: 4 (2 na płycie i 2 na tylnym panelu)
- Liczba portów PS/2: 1
- Liczba portów eSATA: 1
- Liczba złącz wentylatorów: 3 (1 CPU / 2 systemowe)
- Cena: ~255 złotych

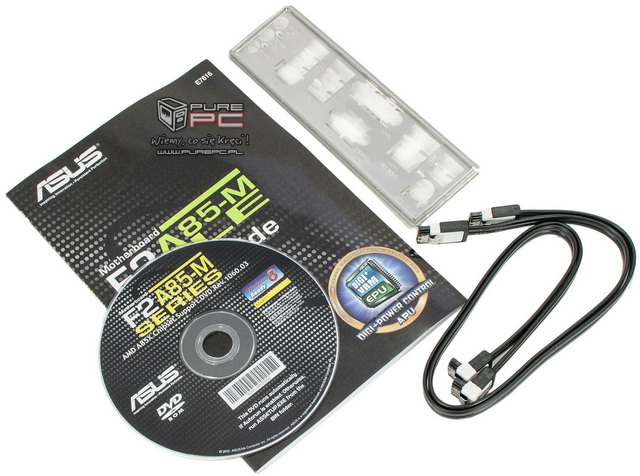

Opakowanie ASUS F2A85-M LE jest typowe dla tego producenta, ponieważ płytę otrzymujemy w szaro-czarnym pudełku z logami dostępnych technologii, a ogólny design jest podobny zarówno dla Intel,a jak i AMD. W pudełku nie uświadczymy żadnych ekstra dodatków, wyposażenie jest absolutnie podstawowe i obejmuje dwa kabelki SATA, instrukcję obsługi, płytę ze sterownikami oraz maskownicę portów.

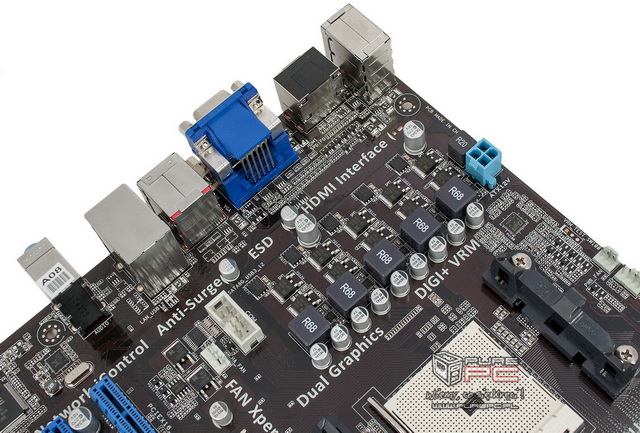

ASUS w modelu F2A85-M LE zastosował autorskie rozwiązanie usprawniające zasilanie procesora, a technologię nazwano DIGI+ Power Control. Konstrukcja została wyposażona w system cyfrowych kontrolerów napięcia (VRM), które ułatwiają precyzyjną regulację parametrów CPU/APU oraz pamięci RAM, co przekłada się na zwiększoną stabilność systemu. Płyta posiada także zaawansowane technologie oszczędzania energii: EPU to układ działający w czasie rzeczywistym i sterujący poborem mocy w zależności od obciążenia komputera. Z kolei ASUS Anti-Surge jest rozwiązaniem przeciwprzepięciowym, a jego zadaniem jest wykrywanie na bieżąco stanów przekroczenia napięcia i przeciwdziałanie ich negatywnym skutkom. ASUS F2A85-M LE obsługuje też Dual Graphics oraz CrossFireX w trybie x4.

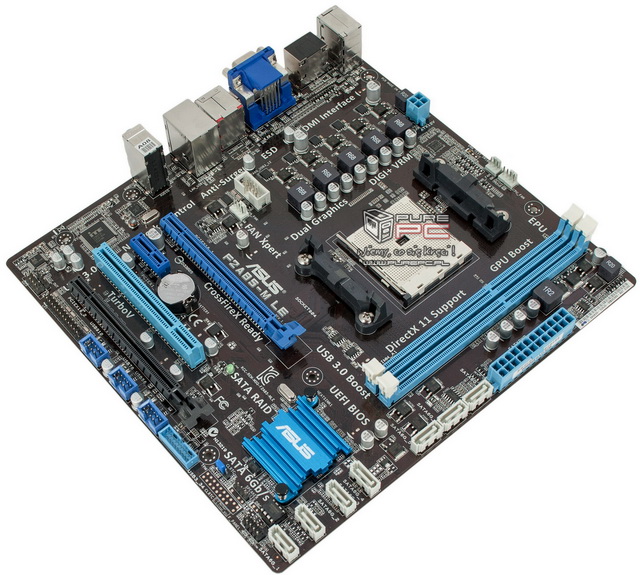

Kolorystyka jest charakterystyczna dla płyt ASUS, zatem mamy czarny laminat, mieszankę niebieskich i białych slotów oraz radiatorów utrzymanych w podobnej tonacji. Na tym tle wyróżniają się jedynie srebrne kondensatory, które jak zapewnia producent są wysokiej jakości kondensatorami polimerowymi. Sekcja zasilania CPU została zbudowana w systemie 3+2, nie posada żadnego chłodzenia i została umieszczona w całości pomiędzy tylnym panelem oraz socketem FM2.

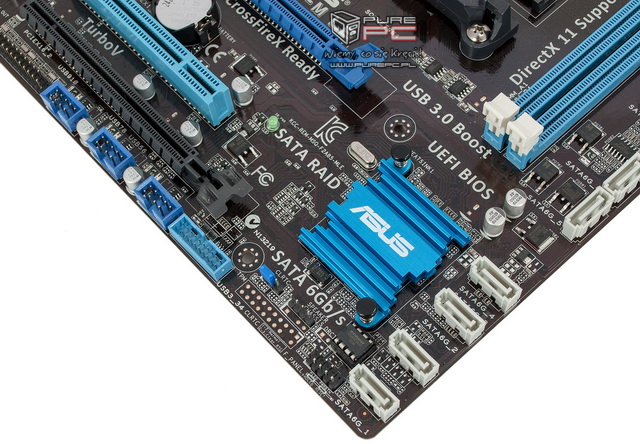

Oględziny laminatu zaczynamy od prawego dolnego rogu, gdzie wstawiono wtyczki przedniego panelu obudowy komputera, speaker oraz zworkę CLRTC. Dalej jest USB 3.0, a kolejne trzy niebieskie złącza USB 2.0 umożliwiają podłączenie w sumie sześciu dodatkowych portów do płyty. Za nimi są jeszcze wtyczki LPT, rzadko już spotykanego, ale ASUS wciąż wyposaża w nią tańsze modele swoich płyt. Nie zabrakło też wyjścia SPDIF, a pod nim panelu dźwiękowego dla obudowy czyli słuchawek i mikrofonu. Idąc do góry w stronę socketu CPU, mamy standardowo różnego rodzaju sloty PCI oraz PCI Express. W tym przypadku jest jedno PCI Express x1, jedno PCI oraz dwa PCI Express 2.0 x16 / x4. Płyta obsługuje technologię CrossFireX i możemy na niej uruchomić konfigurację dwóch kart graficznych w trybie x4, natomiast pojedyncza w pierwszym slocie będzie działać jako x16.

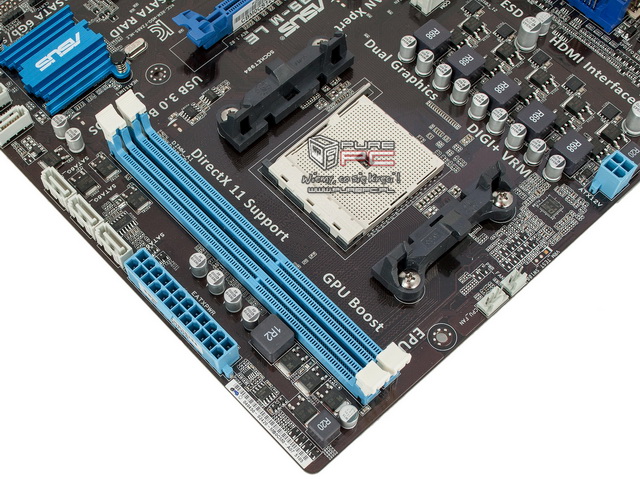

Na bocznej krawędzi ASUS F2A85-M LE zaraz obok slotów pamięci operacyjnej, ulokowano wtyczkę zasilania ATX 24-pin oraz trzy SATA 6.0 Gb/s. Bliżej dolnego rogu laminatu umieszczone zostały kolejne cztery porty SATA 6.0 Gb/s, czyli w sumie na płycie znajdziemy ich 7 sztuk, ale wszystkie zostały umieszczone pionowo. Obok spoczywa chipset AMD A85X przykryty małym, niebieskim radiatorem.
Patrząc od góry, mamy 4-pinową wtyczkę ATX 12V, a dalej znajdziemy dwa złącza wentylatorów, z których jedno przeznaczone jest dla chłodzenia procesora. Pod nimi widać socket FM2 z charakterystycznymi dla AMD zaczepami chłodzenia, jakie bardzo ułatwiają montaż nawet największych coolerów. Na końcu warto jeszcze wspomnieć o dwóch bankach pamięci DDR3 obsługujących tryb dual channel i moduły o częstotliwości do 2400 MHz.

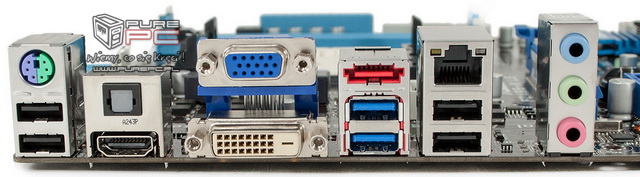

Na tylnym panelu znajdziemy: PS/2 dla klawiatury lub myszy, 2x USB 2.0, optyczne S/PDIF oraz trzy wyjścia dla zintegrowanej karty graficznej VGA, DVI-D i HDMI, chociaż na płytach z socketem FM2 są zwykle cztery (zabrakło DisplayPort). Za wyjściami dla iGPU wstawiono 2x USB 3.0, eSATA, a następnie kolejne 2x USB 2.0 oraz RJ-45 LAN. Na samym końcu czekają wyjścia zintegrowanej karty dźwiękowej Realtek ALC887.

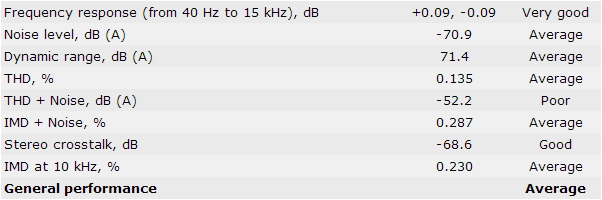

Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
