ASRock Z87 Extreme3 - Budowa i wyposażenie
Firma ASRock powstała w 2002 roku, początkowo oferując rozwiązania dla najbardziej budżetowych zestawów i wszelkiej maści hybrydy. Konstrukcje posiadające banki DDR2 i DDR3 albo sloty PCI-E i AGP, stały się swego czasu wizytówką tego odważnego producenta. Obecnie tajwański koncern znany jest z szerokiej oferty wysokiej klasy płyt głównych dla platform Intel i AMD, wśród których nie brakuje konstrukcji przeznaczonych dla największych entuzjastów.
Specyfikacja techniczna ASRock Z87 Extreme3:
- Mostek południowy: Intel Z87
- Socket: LGA 1150
- Obsługiwane procesory: Intel Celeron / Pentium / Core i3 / Core i5 / Core i7 / Xeon
- Format płyty: ATX
- Ilość slotów pamięci: 4x DDR3
- Maksymalna ilość pamięci: 32 GB
- Maksymalne taktowanie pamięci: 4000 MHz
- Karta sieciowa: 1x 10/100/1000 Mb/s
- Kodek dźwiękowy: 7.1 Realtek ALC892
- Obsługa CrossFire / SLI: Tak / Tak
- RAID: 0, 1, 5, 10
- 2x PCI-Express 3.0 x16 (x16/x0) (x8/x8)
- 1x PCI-Express 2.0 x1
- 3x PCI
- 6x SATA 6.0 Gb/s (Intel Z87)
- 6x wtyczki wentylatorów (2 procesora / 4 systemowe)
- 6x USB 2.0 (4 na płycie / 2 na tylnym panelu)
- 6x USB 3.0 (2 na płycie / 4 na tylnym panelu)
- Cena: ~350 PLN

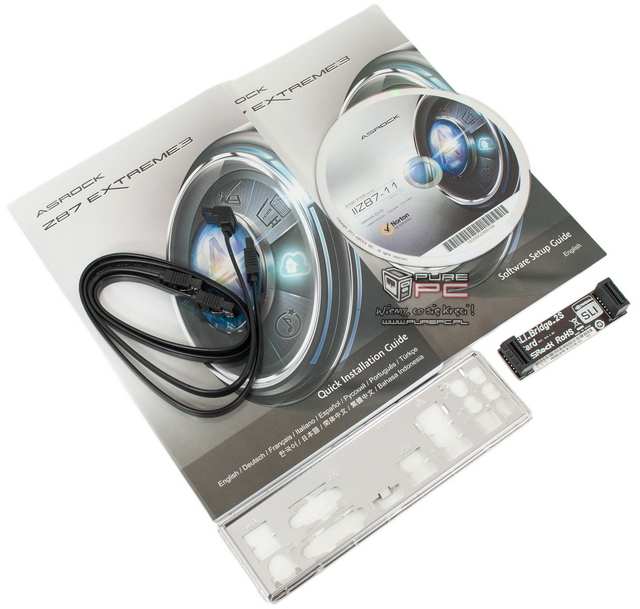

Po charakterystycznym opakowaniu ASRock Z87 Extreme3 bez problemu rozpoznamy, że konstrukcja należy do najnowszej serii płyt głównych z gniazdem LGA 1150. Jednak od stylistyki znacznie ważniejsza jest zawartość szarego pudełeczka. Tam oprócz samego urządzenia znajdziemy jeszcze: dwa kabelki SATA, maskownicę tylnych portów, instrukcję obsługi w kilku językach, płytkę ze sterownikami i mostek SLI. Wyposażenie jest dość ubogie jak na model kosztujący około 450 złotych, ale nawet w przypadku droższych produktów często nie znajdziemy niczego więcej w zestawie.
Producent zastosował w ASRock Z87 Extreme3 mnóstwo ciekawych technologii, między innymi Instant Flash oraz Crashless BIOS umożliwiające bezpieczne wgranie BIOS z pamięci USB. Nawet w przypadku odłączenia zasilania aktualizacja zostanie wznowiona po ponownym uruchomieniu komputera. Ulepszona wersja znanego XFast 555 zapewnia jeszcze większe przyspieszenie portom USB, pamięci RAM, a także lepszą kontrolę nad siecią LAN. Fast Boot w połączeniu z Windows 8 daje możliwość uruchomienia systemu w ciągu zaledwie 1.5 sekundy. W tym kontekście bardzo ciekawie wygląda również funkcja ASRock USB Key, dzięki której nie musimy wpisywać hasła za każdym razem kiedy logujemy się do systemu, gdyż zostanie automatycznie odczytane z pamięci USB. Funkcja dehumidifier pozwala natomiast zapobiec uszkodzeniom płyty głównej spowodowanym wilgocią, bowiem po włączeniu tej opcji, komputer automatycznie aktywuje funkcję osuszania po wprowadzeniu w stan S4/S5.
Laminat ASRock Z87 Extreme3 jest koloru brązowego, wszystkie sloty i wtyczki zostały polakierowane na czarno, natomiast porty SATA są koloru szarego. W żaden sposób nie zostały wyróżnione poszczególne kanały pamięci RAM. Cyfrowa sekcja zasilania Digi Power posiada osiem faz podzielonych na dwie części. Wszystko przykryto niezbyt dużymi, ale dość masywnymi radiatorami, które prawdopodobnie całkiem nieźle poradzą sobie z odprowadzaniem ciepła.
Na dolnej krawędzi PCB znajdziemy wyjścia dla przedniego panelu obudowy, dwa złącza USB 2.0, wtyczkę portu COM i audio. ASRock Z87 Extreme3 obsługuje AMD CrossFireX i NVIDIA SLI w trybie x8/x8, ale możliwe jest uruchomienie kart graficznych nawet w systemie Quad.

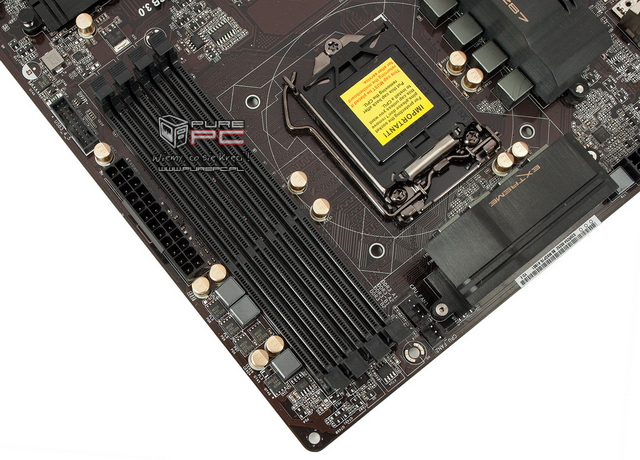

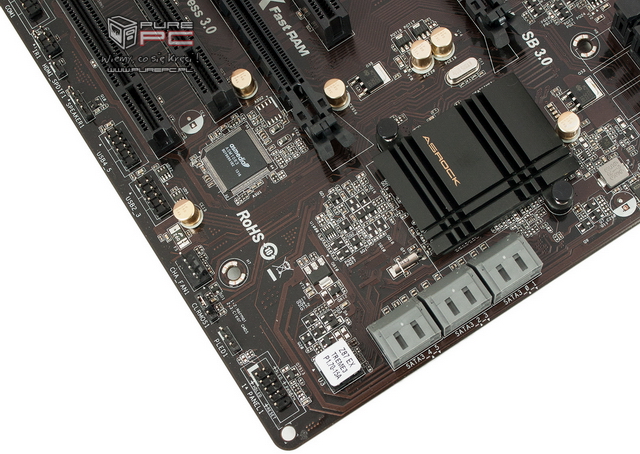

ASRock Z87 Extreme3 otrzymał sześć portów SATA 6.0 Gb/s ustawionych horyzontalnie względem laminatu, wszystkie obsługiwane są przez Intel Z87, ponieważ nie zastosowano tutaj dodatkowego kontrolera. Chipset chłodzi czarny radiator o niewielkich rozmiarach, zaś wyżej znajdziemy jeszcze wtyczkę USB 3.0, gniazdko zasilania ATX oraz cztery banki pamięci DDR3. Według danych producenta RAM może osiągać częstotliwości do 2933 MHz, jednak po rozwinięciu zakładki w UEFI znajdziemy opcje sięgające 4000 MHz.

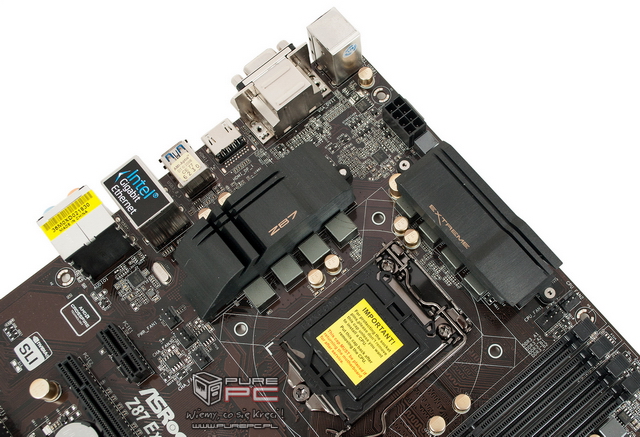

Na górnej krawędzi PCB znajdziemy wtyczkę zasilania ATX 12V, dwa gniazdka wentylatorów coolera procesora i oczywiście sekcję zasilania. Bateryjka BIOS została umieszczona zaraz pod pierwszym slotem PCI-Express x16, zatem karta graficzna znacznie utrudnia do niej dostęp. ASRock Z87 Extreme3 wyposażono też w kondensatory Gold Caps wyprodukowane w Japonii, mające zapewnić mu długą żywotność.
Na tylnym panelu znajdziemy: 2x USB 2.0, PS/2 dla klawiatury lub myszy oraz wyjścia iGPU: VGA, DVI-D oraz wejście i wyjście HDMI (brakuje jedynie DisplayPort). Dalej są jeszcze 4x USB 3.0, gniazdo RJ-45 LAN, a na końcu wyjścia karty dźwiękowej. Na płycie ASRock Z87 Extreme3 zdiagnozowaliśmy problem z USB 3.0 tzn.: jeżeli mamy pendrive USB 3.0 podłączony do portu obsługiwanego przez chipset Z87, a komputer przejdzie w tryb uśpienia, to po wybudzeniu pamięć zostanie rozłączona i podłączona ponownie. Jest to szczególnie uciążliwe podczas pracy z różnego rodzaju plikami odczytywanymi bezpośrednio z urządzenia wpiętego w USB 3.0. Eksperyment potwierdza, że aktywny dokument (np.: pdf) po wybudzeniu komputera jest pusty i trzeba go otworzyć ponownie. Jeżeli podłączymy nośnik USB 2.0 do portów USB 3.0. to wówczas zjawisko nie występuje. Testy przeprowadzono na 16 GB pendrive Corsair Voyager 3.0 oraz dysku Plextor M5 Pro 256 GB w kieszeni USB 3.0.
Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
