MSI Z87-G43 - Opis i wyposażenie
MSI zostało założone w 1986 roku, zaś siedziba firmy mieści się aktualnie na Tajwanie. Pierwsza płyta główna w historii marki jaka pozwalała na podkręcanie była dedykowana jeszcze procesorom z rodziny Intel 286, ale wówczas nikt raczej nie traktował overclockingu priorytetowo. Dzisiaj sytuacja wygląda zupełnie inaczej, czego producent jest świadomy i rozwija swoje modele przeważnie w tym kierunku. Oprócz płyt głównych oferta MSI zawiera także karty graficzne, AiO oraz komputery przenośne.
Specyfikacja techniczna MSI Z87-G43:
- Mostek południowy: Intel Z87
- Socket: LGA 1150
- Obsługiwane procesory: Intel Core i5 / i7 / Xeon
- Format płyty: ATX
- Ilość slotów pamięci: 4x DDR3
- Maksymalna ilość pamięci: 32 GB
- Maksymalne taktowanie pamięci: 3000 / 3200 MHz
- Karta sieciowa: 1x 10/100/1000 Mb/s
- Kodek dźwiękowy: Realtek ALC892
- Obsługa CrossFire / SLI: Tak / Nie
- RAID: Tak (RAID 0, 1, 5 i 10)
- PCI-Express 3.0 x16: 1
- PCI-Express 2.0 x4: 1
- PCI-Express 2.0 x1: 2
- Sloty PCI: 3
- SATA 6.0 Gb/s: 6 (Z87)
- Ilość wtyczek wentylatorów: 5 (2 dla procesora i 3 systemowe)
- Liczba portów USB 2.0: 10 (4 na płycie i 6 na tylnym panelu)
- Liczba portów USB 3.0: 4 (2 na płycie i 2 na tylnym panelu)
- Cena: ~350 zł

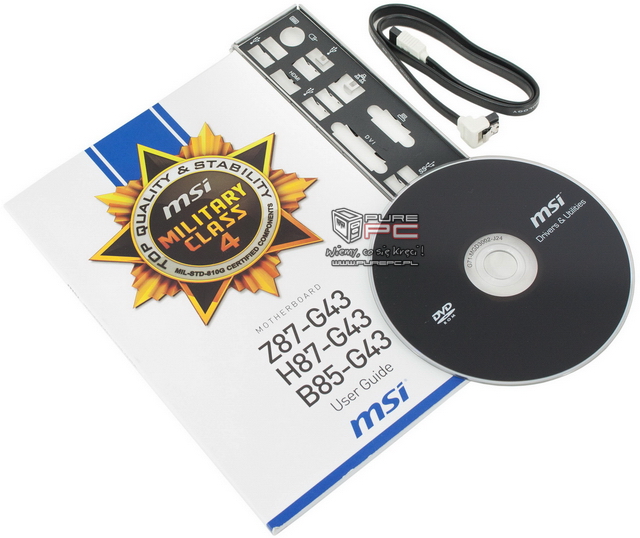

Opakowanie MSI Z87-G43 jest bliźniaczo podobne do modelu MSI Z87-G41 PC Mate, czyli stanowi połączenie bieli i niebieskiego z żółtymi logosami zastosowanych technologii, które od razu informują, że model należy do serii Military Class IV. Wewnątrz pudełka oprócz przedmiotu zainteresowania znajdziemy tylko instrukcję obsługi, krążek ze sterownikami i oprogramowaniem, maskownicę tylnych portów oraz kabelki SATA. Jest to propozycja trochę droższa od MSI G41 PC Mate, ale nadal stosunkowo nisko wyceniona, więc także tutaj nie otrzymujemy niczego ponad absolutny standard.
MSI stosuje w płytach głównych szereg autorskich rozwiązań, wśród których znajdziemy m.in.: OC Genie 4, czyli system automatycznego podkręcania procesora do bezpiecznych wartości. Prawie każda konstrukcja oznaczona logiem Military Class 4 posiada komponenty zgodne z normą MIL-STD-810G: kondensatory Hi-c CAP, układ DrMOS II oraz cewki SFC. Zdaniem producenta powinno to zapewnić urządzeniu bezawaryjną pracę i stabilność przez długie lata. Nie zabrakło także technologii szybkiego ładowania urządzeń mobilnych przez USB (Super Charger) czy Live Update 5 do aktualizacji BIOS/UEFI i sterowników za pośrednictwem internetu. Natomiast M-Flash umożliwia nie tylko aktualizacje BIOS z pamięci USB, ale również zapisanie ustawień na pendrive. Co ciekawe, nie jest to wyłącznie kopia zapasowa, tylko w pełni funkcjonalny BIOS z którego w razie potrzeby uruchomimy komputer.

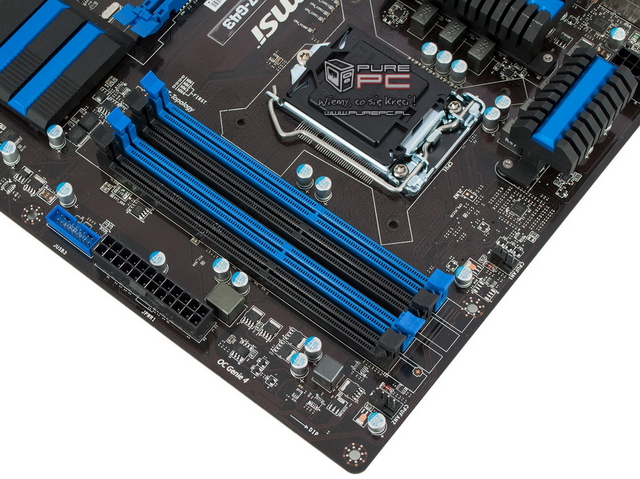

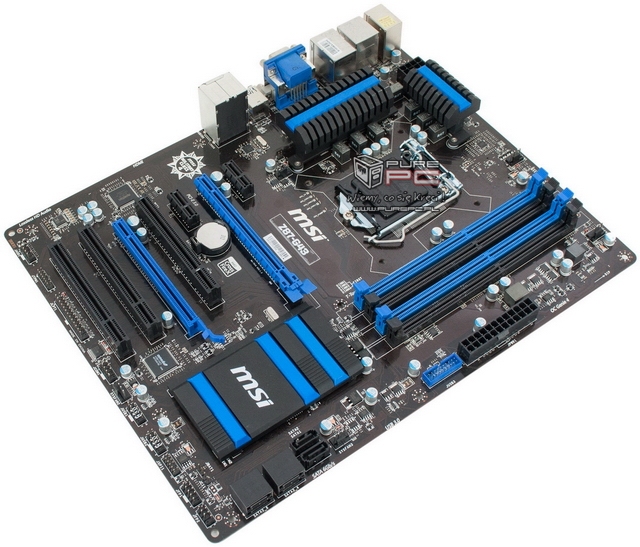

Płytka drukowana (znowu!) jest ciemno brązowa, radiatory niebieskie, natomiast większość wtyczek i slotów czarna. Na niebiesko zostały wyróżnione również obydwa PCI-Express x16, jeden z kanałów pamięci operacyjnej oraz port USB 3.0. Sekcja zasilania procesora jest dość solidna, ponieważ producent wyposażył MSI Z87 G43 w sześciofazowy układ podzielony na dwie osobne części. Całość została przykryta solidnie wyglądającymi radiatorami, więc taka konstrukcja powinna poradzić sobie z utrzymaniem przyzwoitych temperatur nawet po mocnym podkręcaniu.
Budowa MSI Z87 G43 niczym nie odbiega od powszechnie spotykanego standardu, dlatego w lewym rogu PCB znajdziemy wtyczki dla przedniego panelu obudowy, dwa złącza USB 2.0 oraz wyjścia panelu audio (mikrofonu i słuchawek). Znalazło się również miejsce dla portu LPT oraz modułu TPM. Bateria BIOS została umieszczona pod PCI-Express 3.0 x16, zatem jeżeli korzystamy z karty graficznej osadzonej w tym slocie, to mamy do niej utrudniony dostęp. Chipset Z87 został wyposażony w solidnych rozmiarów radiator i nie powinno być problemów z jego temperaturami. MSI Z87 G43 obsługuje również dwie karty graficzne w systemie AMD CrossFireX, niestety produkt nie wspiera NVIDIA SLI.

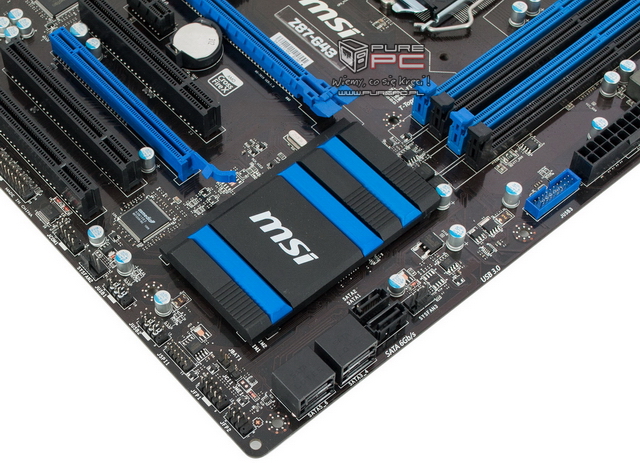

Do dyspozycji mamy sześć SATA 6.0 Gb/s - cztery z nich umieszczone wzdłuż laminatu, natomiast dwa pozostałe pionowo, podobnie jak w MSI G41 PC Mate. Rozwiązanie nie jest szczególnie praktyczne, ponieważ długa karta graficzna może zasłonić część portów i wówczas ciężko cokolwiek do nich podłączyć. W najlepszym razie można wykorzystać jedno stosując kabel SATA z końcówką kątową. Dalej znajdziemy gniazdo USB 3.0, zasilanie ATX 24-pin, wtyczkę wentylatora oraz cztery banki pamięci DDR3, które obsługują kości do 3000 MHz. Dolne zatrzaski slotów RAM są oddalone od pierwszego PCI-Express x16, więc w razie potrzeby łatwo je dopiąć bez wymontowywania karty graficznej.

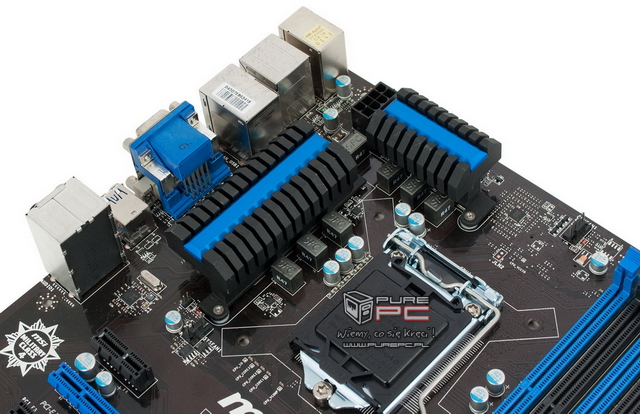

Na górnej krawędzi MSI Z87 G43 umieszczono niezbedną wtyczkę zasilania ATX 8-pin 12V, zaraz obok mamy dwuczęściową sekcje zasilania oraz złącza dla wentylatorów od chłodzenia procesora. Lewy górny otwór dla coolera CPU został wciśnięty pomiędzy wysokie radiatory i kondensatory, przez co mogą być problemy z montażem i demontażem niektórych systemów chłodzenia.

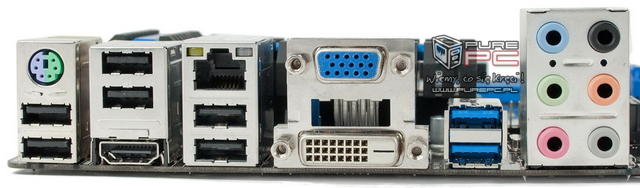

Na tylnym panelu znajdziemy PS/2 dla myszy lub klawiatury, 6x USB 2.0, RJ-45 LAN i wyjścia dla iGPU (D-Sub, DVI-D oraz HDMI zdolnym do wyświetlania obrazu w rozdzielczości 4K UHD (2160p Ultra-High Definition). Jak zwykle brakuje DisplayPort, ale żadna budżetowa płyta główna z Intel Z87 go nie posiada. Na końcu mamy jeszcze 2x USB 3.0 oraz wyjścia zintegrowanej karty dźwiękowej Realtek ALC892. Na MSI Z87-G43 nie udało się odtworzyć tzw. błędu USB 3.0 - testy przeprowadzono na 16 GB pendrive Corsair Voyager 3.0 oraz dysku Plextor M5 Pro 256 GB w kieszeni USB 3.0.
Do przeprowadzenia testów układu dźwiękowego posłużyła nam wysokiej klasy karta ASUS ROG Xonar Phoebus, której wejście liniowe podłączyliśmy do wyjścia głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.2.5. (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli:
