Intel Core i7 960 i EVGA Classified E762 - sprzęt ekstremalny?

EVGA Classified E762

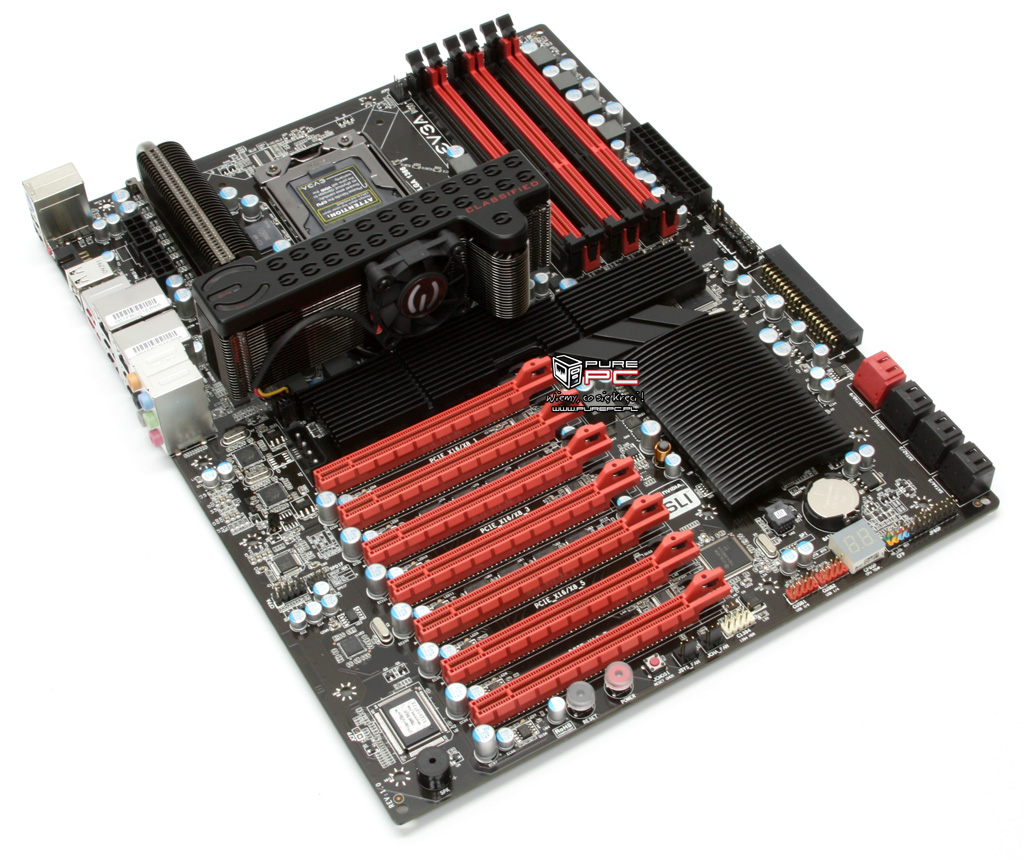

Po kilku miesiącach brylowania na rynku jako najbardziej pożądanej płyty głównej, EVGA wypuszcza na rynek nową wersję płyty Classified. Model E762 to następca testowanego przez nas jakiś czas temu E760. W głównej mierze jest to niemalże ta sama płyta główna z dodatkowymi slotami PCI-e x16 oraz układami nF200 od nVidii, które zarządzają kartami graficznymi. Czy oby na pewno to cała lista zmian? Nie do końca, ale o tym przekonamy się podczas omawiania płyty głównej.

EVGA jako jedyny producent oferuje możliwość stworzenia 4-way SLI z czterech pojedynczych kart graficznych od nVidii! Aby tego dokonać, potrzebujemy nie tylko Classified E762 ale również czterech specjalnych modeli GTX285 również o przydomku Classified, które swoją premierę miały wraz z modelem E762. Płyta główna i cztery karty graficzne z rodziny Classified – brzmi bardzo ciekawie, szczególnie dla osób, które szczególnie pragną posiadać mocno nietypowy sprzęt w swoich obudowach.

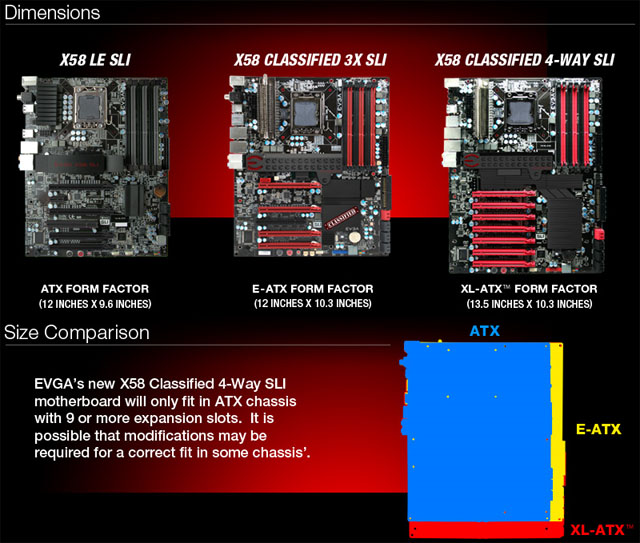

E762 nie posiada standardowego rozmiaru ATX. Nie dość, że jest szersza jak starsi bracia, to jeszcze jest znacznie dłuższa! Przez co jest niewiele obudów, które potrafią przyjąć ten model pod swoje blaszane pielesze.

Górna połowa płyty pozostała niemal bez żadnych zmian fizycznych. Natomiast dużej metamorfozie uległ system chłodzenia płyty oraz ilość gniazd rozszerzeń.

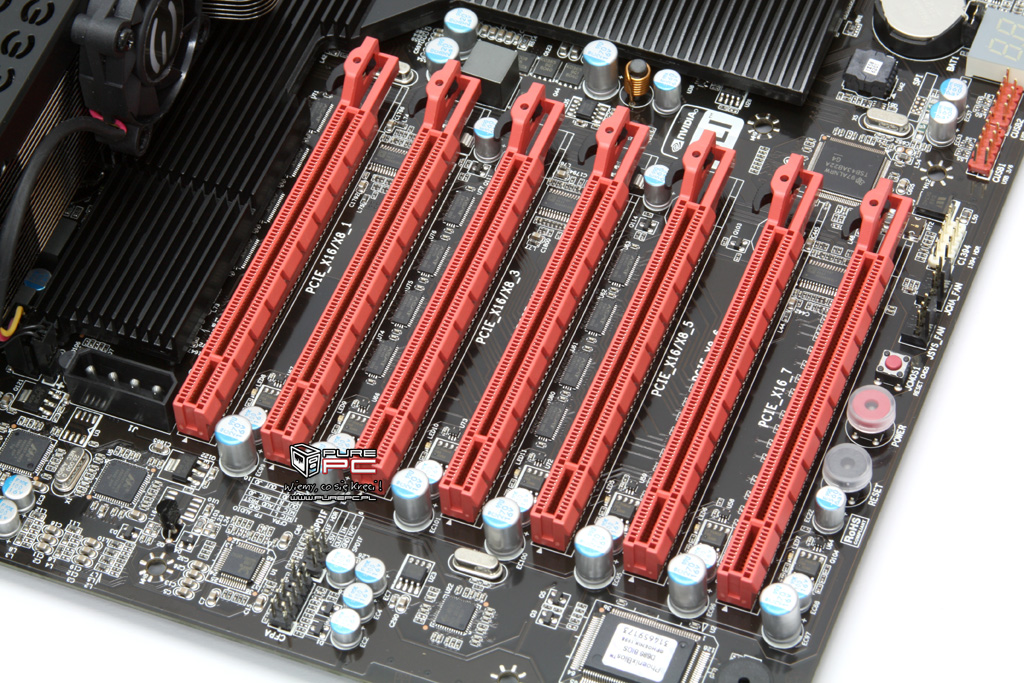

Zamiast czterech gniazd PCI-e x16, mamy teraz do dyspozycji aż siedem takich slotów i żadnego innego więcej. Dzięki temu, że płyta została wyposażona w dwa dodatkowe układy nF200, producent zapewnia możliwość obsługi czterech kart graficznych z pełną prędkością x16 lub siedmiu kart dla standardu x8. Przy pierwszym slocie znajduje się dodatkowa wtyczka molex, aby lepiej zasilić karty przez gniazda rozszerzeń. Przy dolnej krawędzi znajdują się przyciski Power/Reset oraz reset BIOSu.

Zapewne jesteście ciekawi, w jaki sposób jest możliwa obsługa czterech kart z pełną prędkością x16, gdy mostek IOH obsługuje jedynie 32 linie? Wg producenta układów nF200 jednocześnie nigdy nie są wykorzystywane wszystkie linie. Zadaniem chipów od nVidii jest optymalne kolejkowanie informacji, tak aby dane były w jak najbardziej efektywny sposób przesyłane dalej i nie musiały czekać na swoją kolej co powodowałoby spadki wydajności.

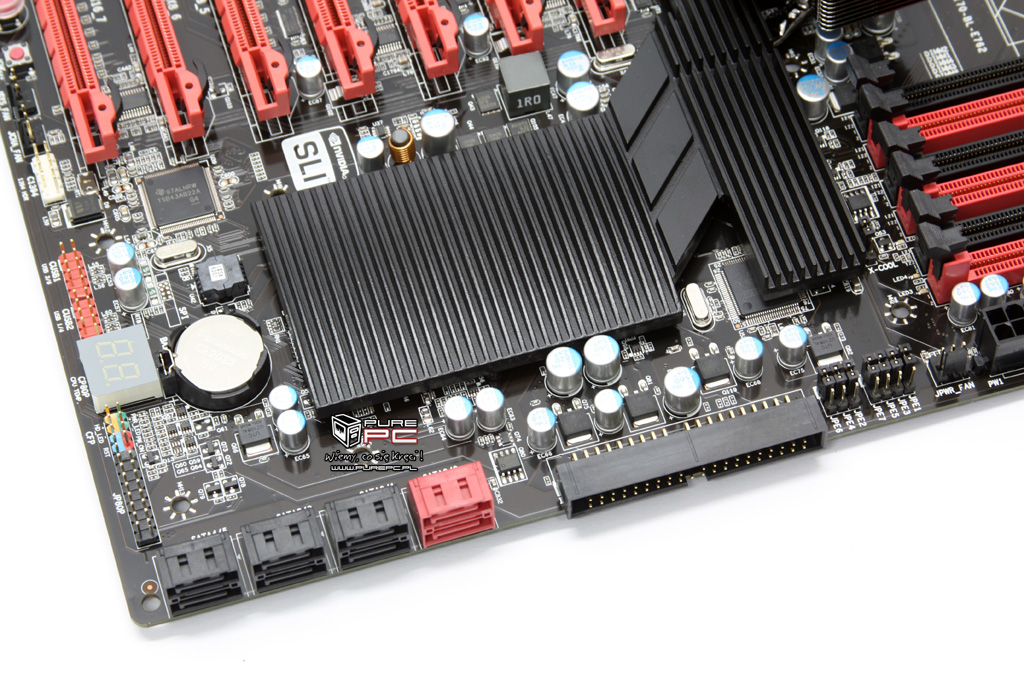

Przy prawej krawędzi umieszczono osiem gniazd SATA 2.0 oraz IDE. Standardowo już płyta jest wyposażona w wyświetlacz kodów POST. Na laminacie znajduje się tylko jedna kość BIOSu bez żadnych kopii bezpieczeństwa. Także w przypadku awarii lub niepowodzenia aktualizacji BIOSu może być konieczna wysyłka płyty na serwis.

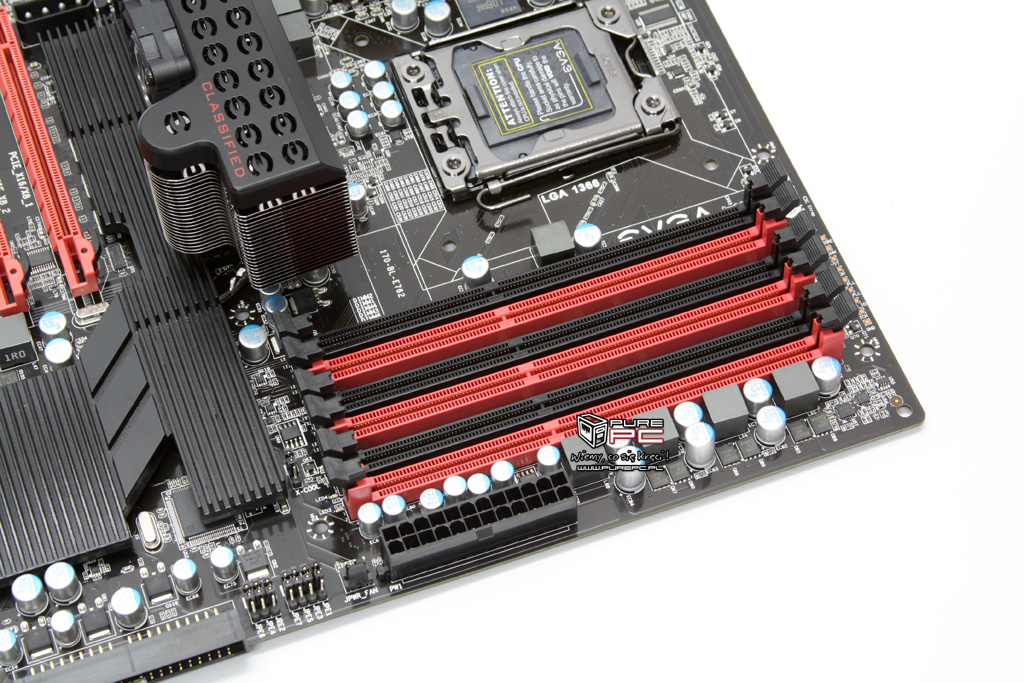

Zaraz przy gnieździe zasilającym ATX umieszczono siedem zworek. Każdą z nich jesteśmy wstanie wyłączyć całkowicie wybrany slot PCI-e. Swoje miejsce koło pamięci znalazła też zworka włączająca specjalny tryb dla extremalnego overclockingu o nazwie X-cool.

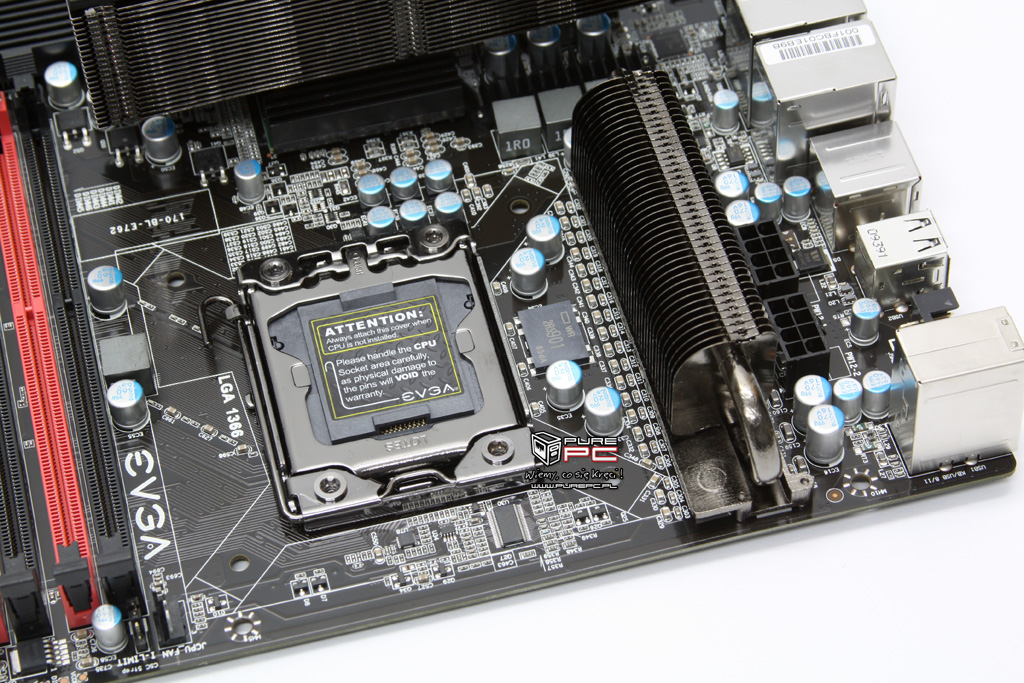

Gniazdo procesora to wytwór firmy LOTES i specjalnie dla serii płyt Classified zostało ono anodowane na czarny kolor. Sekcja zasilania procesora pozostała bez zmian, dziesięć cyfrowych faz oraz specjalny kondensator o oznaczeniu „WR” mają zapewnić najczystszą energię procesorowi, aby mógł pracować szybciej niż na innych płytach. Radiator nie powala swoimi rozmiarami, jednak spełnia swoją rolę. Bez żadnego nawiewu potrafi się nagrzać, lecz z niewielkim nawiewem radzi sobie bardzo dobrze.

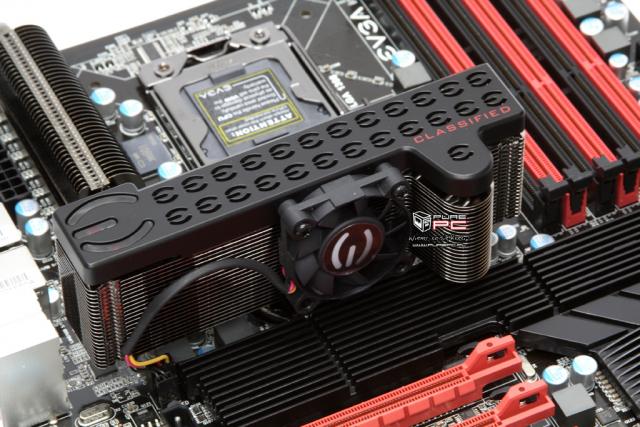

Radiator który chłodzi zarówno układy IOH oraz ICH odpowiada za schłodzenie dwóch chipów nF200. W głównej części chłodzenia standardowo jest zamontowany mały wentylatorek 40x40x10 aby wywoływać delikatne ruchy powietrza w okolicy radiatora. Dla przyszłych posiadaczy tej płyty od początku polecam wymienić go na coś większego i mocniejszego. Ten mały bohater sobie ewidentnie nie radzi ze swoim zadaniem.

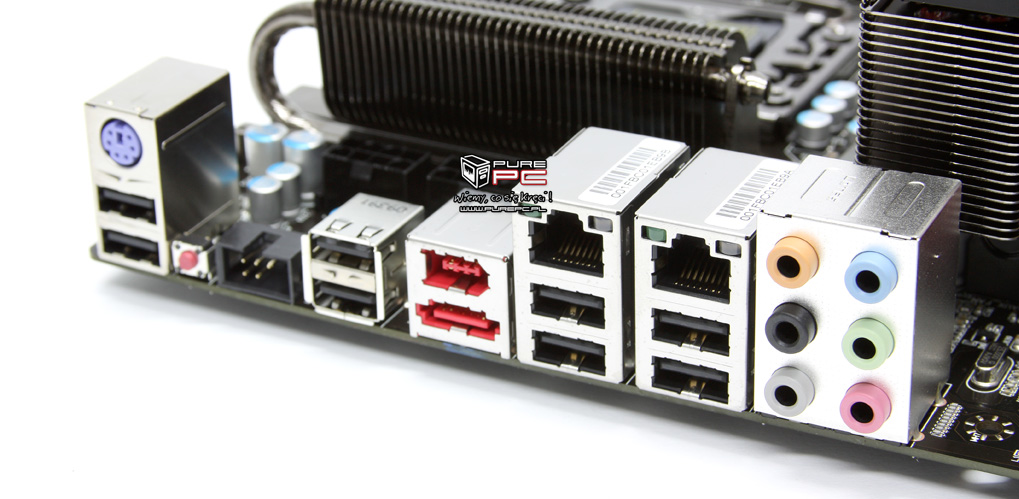

Na tylnym panelu I/O zabrakło miejsca dla wyjść cyfrowych dźwięku, natomiast zainstalowano gniazdo do komunikacji z urządzeniem o nazwie Evbot.

Akcesoria

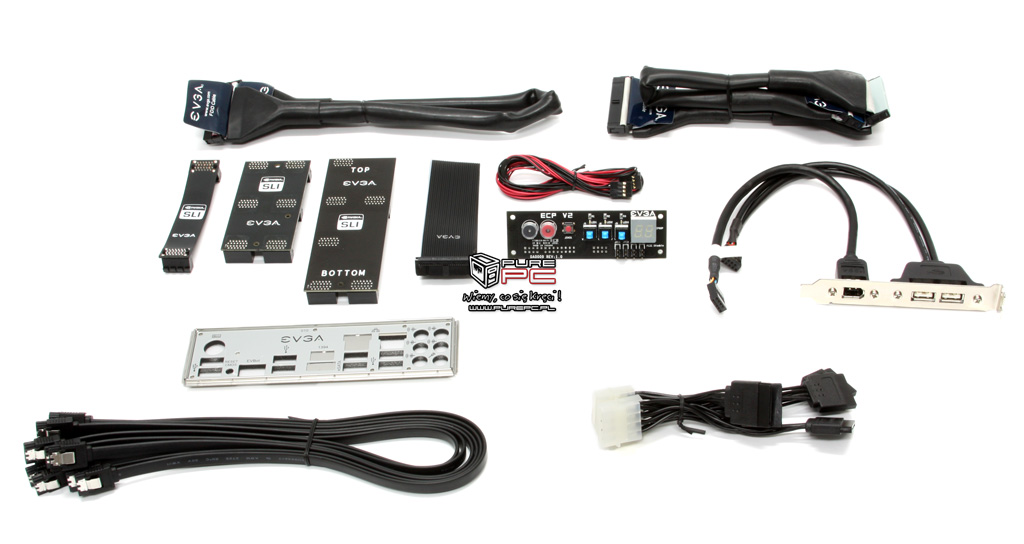

W wyposażeniu dodatkowym znajdziemy aż trzy mostki SLI, w tym jeden specjalny do obsługi czterech kart graficznych. Ponadto otrzymujemy panel ECP 2.0 na którym wyprowadzone mamy przyciski Power/Reset, Clr CMOS oraz wyświetlacz kodów post. Ten ostatni jest bardzo przydatny, kiedy nasza płyta główna nie znajduje się w obudowie, a używamy kilku kart graficznych i dostęp do tych funkcji na płycie jest utrudniony.

Specyfikacja

BIOS:

• BLCK: 133 - 500 MHz
• Vcore: 1.00 – 2.24 V
• Vdram: DDR3 0.7 - 3.39 V
• IOH Voltage: 1.10 - 1.875 V
• QPI/VTT: 1.17 - 2.17 V
