Gniazdo LGA1700 dla układów Intel Alder Lake pozuje na zdjęciach i schematach. Nowa podstawka nie ma już przed nami tajemnic

Jeszcze w tym roku czeka nas debiut nowych procesorów Intel Alder Lake. Jak wiemy, zaoferują nam one nie tylko 10 nm proces technologiczny, ale także świeżą architekturę czy nowatorską, hybrydową konstrukcję (podział na małe i duże rdzenie). Co za tym idzie, pojawią się także dedykowane płyty główne z nowym gniazdem LGA1700, które powinny obsłużyć także kolejne generacji chipów. Co prawda jeszcze wczoraj naszą uwagę odwróciły pierwsze przecieki o LGA1800, jednak dziś w sieci pojawiła się potężny przeciek na temat potwierdzonego socketu dla nadchodzących chipów. Możemy obejrzeć gniazdo LGA1700 na pierwszych zdjęciach, jak również zapoznać się z jego schematami i szczegółowymi informacjami.

Możemy już oglądać gniazdo LGA1700, jak również zapoznać się ze szczegółowymi informacjami na jego temat. Minie jednak jeszcze kilka miesięcy, nim zobaczymy gotowe płyty główne z układami Intel Alder Lake.

Intel LGA-18XX - nowe niezapowiedziane gniazdo dla procesorów Intela. LGA1700 tylko dla Alder Lake i Raptor Lake?

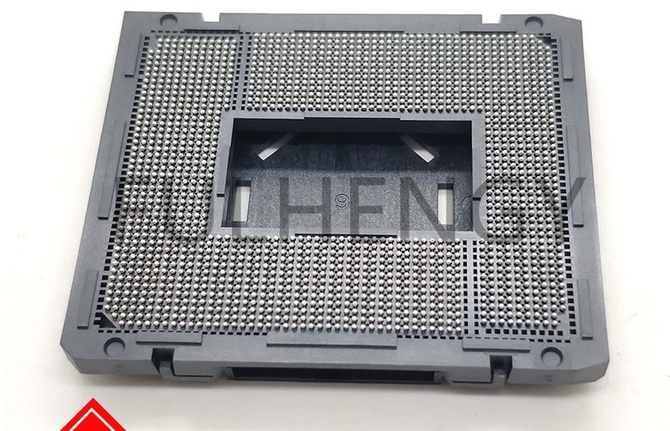

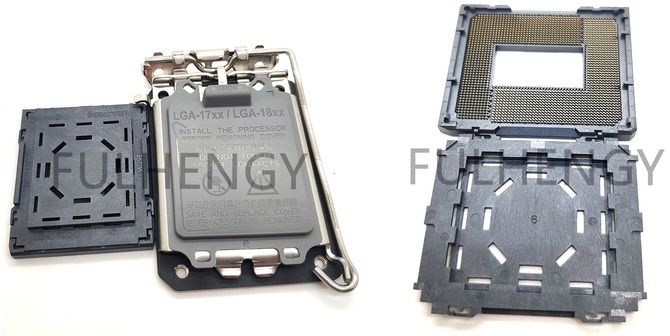

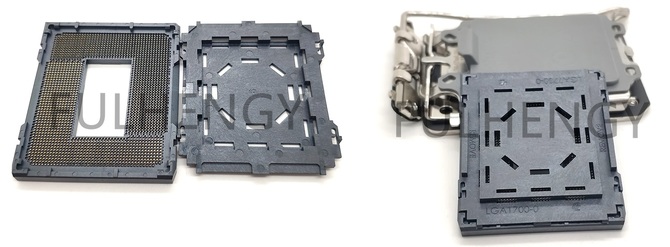

Na powyższym zdjęciu możecie zobaczyć rzeczywiste gniazdo LGA1700. Trafiło ono do sprzedaży w chińskim serwisie Taobao, a zostało wycenione na nieco ponad 5 dolarów (po przeliczeniu). Oferta obejmuje pełny socket, w tym mechanizm montażowy. Podstawki sprzedawane osobno są często używane do napraw. Typowy konsument raczej nie znajdzie dla nich zastosowania, chyba, że ma doświadczenie w serwisowaniu płyt głównych. Warto zauważyć, że to prawdopodobnie ten zestaw jest faktycznym źródłem poprzedniego przecieku o LGA-18XX.

Jaka płyta główna do procesora AMD Ryzen i Intel Core? Poradnik zakupowy i polecane płyty główne AMD AM4 i Intel LGA1200

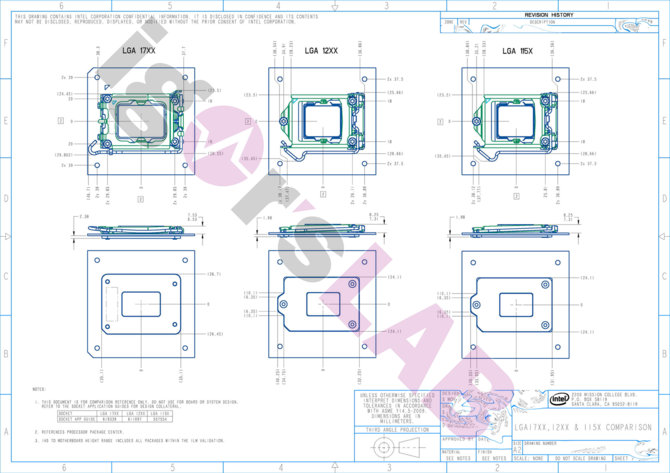

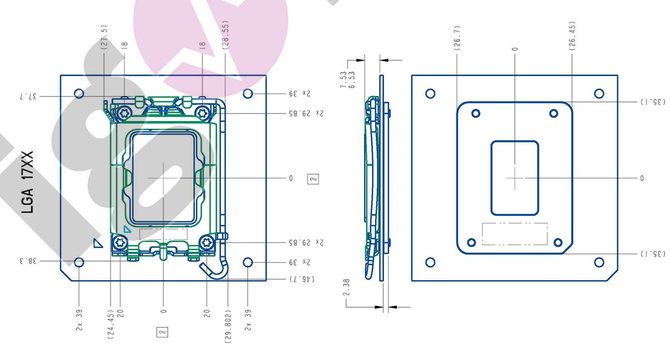

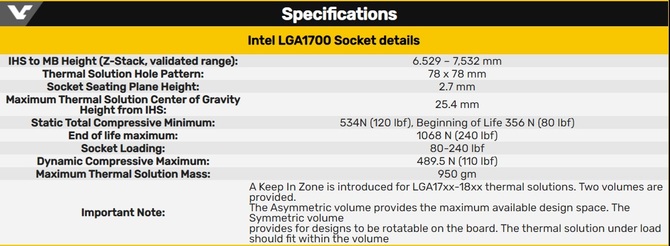

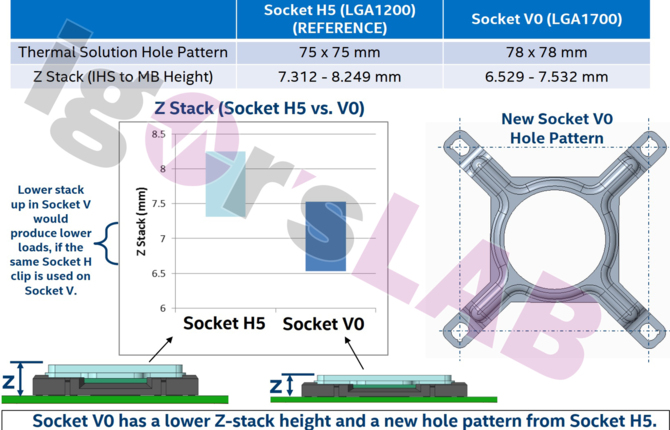

Nie mniej ciekawe rzeczy przedstawił nam właśnie Igor Wallosek z Igor’sLAB. Opublikowane przez niego schematy ostatecznie potwierdzają prostokątny kształt procesora Intel Core 12. generacji. Co jednak ważniejsze, poniższe schematy ujawniają nowy układ otworów montażowych dla chłodzenia. Intel zrezygnuje więc z dotychczasowego rozstawu 75x75 mm i przejdzie na 78x78 mm. Niektóre coolery będą więc niekompatybilne, zwłaszcza, że IHS na chipach Alder Lake będzie na nieco niższym poziomie (minimum 6,5 mm, podczas gdy dotychczasowe procesory Intela "mierzą" co najmniej 7,3 mm). Wyciekły także detale dotyczące nowego zalecanego chłodzenia, które obejmują m.in. minimalną, zalecaną i maksymalną siłą nacisku. Poniżej zamieszczona tabela zawiera także wzmiankę o wspomnianym gnieździe LGA-18XX.

Intel Z690, Intel B660, Intel H610, Intel Z790 oraz AMD AM5 - nowe szczegóły dotyczące premiery nowych płyt głównych

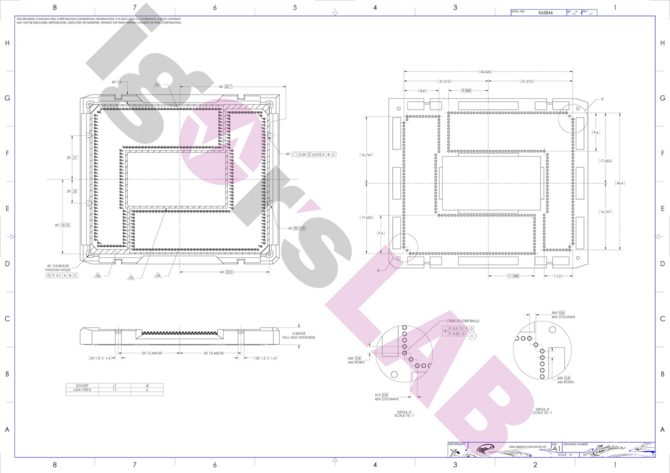

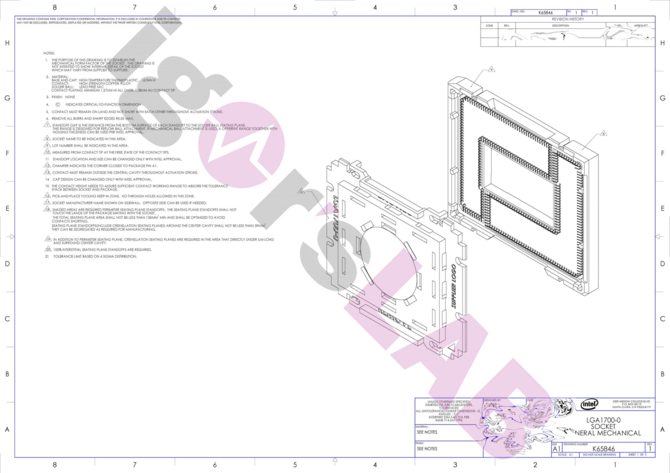

Ponadto możemy zapoznać się nawet z zalecanym układem płyty głównej ATX z uwzględnionymi obszarami, które muszą zostać pominięte. Wszystko po to, by kompatybilne chłodzenie nie znalazło się w kolizji z jakimś elementem na płycie głównej. Nie brakuje także rzutu izometrycznego samego gniazda, które pokazuje nam ustawienie pinów w gnieździe. Jak widzimy poniżej, socket zostanie podzielony na dwa obszary, każde w kształcie litery L. Już na pierwszym zdjęciu z góry możemy dostrzec, jak wygląda to w praktyce. Minie jednak jeszcze kilka miesięcy, nim zobaczymy płyty główne z LGA1700 w akcji, podobnie jak i nowe procesory Intel Alder Lake. Póki co rozprowadzono jedynie próbki inżynieryjne i trwają testy nowych platform Intela.
