Test zasilacza Gigabyte Gaming 850GM PG5 - Poprawiona platforma i monitorowane złącze 12Vx6 przepisem na sukces?

Gigabyte jest czołowym producentem związanym z rynkiem komponentów komputerowych, zwłaszcza z płytami głównymi i kartami graficznymi, jednak od dłuższego czasu sukcesywnie wzbogaca ofertę o kolejne kategorie. Zasilacze komputerowe obok coolerów, obudów, nośników SSD i monitorów, stanowią coraz ważniejszy element wspólnego ekosystemu, pozwalającego zbudować niemal kompletny komputer na częściach jednego dostawcy. Najnowsza jednostka Gigabyte Gaming 850GM PG5 (GP-GME850GM) wprowadza kilka ciekawych rozwiązań podnoszących funkcjonalność oraz bezpieczeństwo, będąc zarazem wizualnie dopieszczoną oraz atrakcyjnie wycenioną względem konkurencji.

Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5), to jednostka należąca do nowej rodziny, znajdującej pomiędzy klasycznym Ultra Durable i gamingowym Aorus. W założenia powinna łączyć wysoką jakość z rozsądną ceną.

Zasilacze Gigabyte Gaming to rodzina dopiero wchodząca do szerokiej sprzedaży, której zadaniem jest wypełnienie przestrzeni pomiędzy standardowymi jednostkami Ultra Durable i gamingowymi Aorus. Dostępne będą warianty o mocach 750 / 850 / 1000 W występujące w czarno-grafitowej i biało-grafitowej kolorystyce. Wszystkie łączy natomiast certyfikat 80PLUS Gold / Cybenetics Platinum, modularne okablowanie, obsługa standardu ATX 3.1, dziesięcioletnia gwarancja producenta, praca półpasywna oraz autorskie rozwiązanie T-Guard, którego charakterystykę przybliżę w sekcji poświęconej przewodom. Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) dostarczany jest w opakowaniu o czarno-pomarańczowej kolorystyce, skrupulatnie opisującym parametry techniczne oraz wyposażenie. Jednostkę umieszczono w kartonowych wytłoczkach, natomiast przewody w zwykłym foliowym woreczku.

Test Gigabyte MO27Q28G - Monitor Primary RGB Tandem OLED dla graczy. Quad HD, odświeżanie 280 Hz i konkurencyjna cena

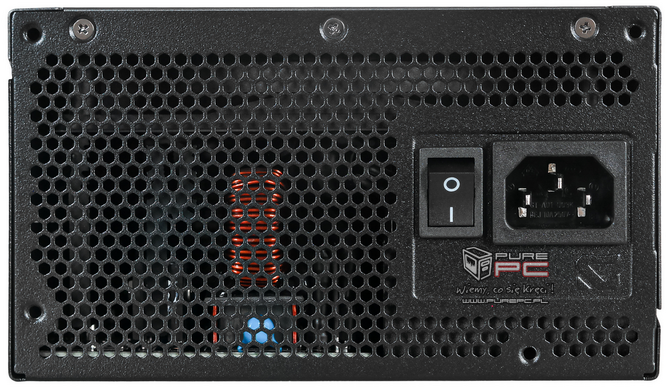

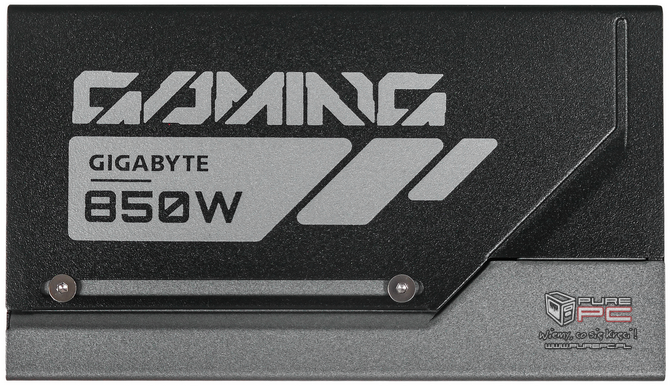

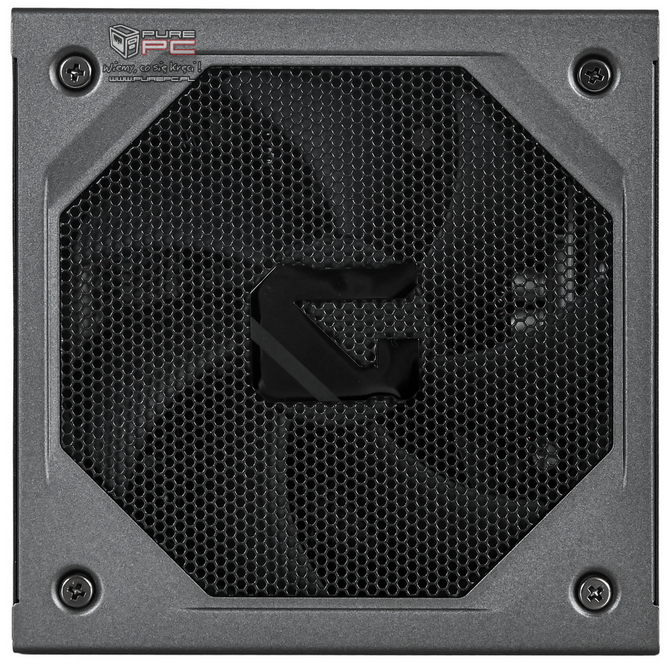

Trzeba uczciwe przyznać, że Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) prezentuje się naprawdę elegancko, bowiem obudowa o wymiarach 150 x 150 x 86 mm wychodzi poza schematy. Zamiast zwykłego okrągłego wywietrznika nad wentylatorem, zastosowano ośmiokąt nadający urządzeniu bardziej gamingowego charakteru, co dodatkowo podkreśla centralnie umieszczony logotyp, widoczny na środku maskownicy z drobnymi oczkami w kształcie plastra miodu. Kolorystyka będąca połączeniem czarnych i grafitowych elementów również wygląda atrakcyjnie, zwłaszcza doprawiona wycięciami oraz widocznymi gdzieniegdzie ozdobnymi śrubkami. Tabliczkę znamionową ulokowano na rewersie, dlatego będzie widoczna w obudowach pozbawionych piwnicy z zasilaczem umieszczonym w głównej komorze.

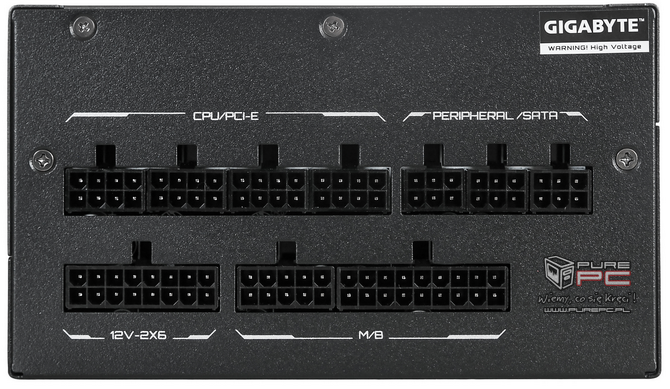

Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) jest zasilaczem mogącym pochwalić się całkowicie modularnym okablowaniem, wariantu z przytwierdzonymi wiązkami producent nie planuje. Rozłożenie otworów montażowych wygląda poprawnie, zastosowano też klarowne opisy odpowiadające oznaczeniom występującym na poszczególnych przewodach, dlatego nawet absolutnemu laikowi naprawdę trudno będzie pomylić złącza. Wtyczki pogrupowano sensownie np. Peripheral / SATA stacjonują obok siebie, podobnie zrobiono z gniazdami PCI-E / CPU i płyty głównej. Tylna ścianka obudowy prawie w całości została wykonana w strukturze plastra miodu, pozwalając skutecznie odprowadzać gorące powietrze. Boczna natomiast posiada ozdobne wykończenia zawierające logotyp producenta i deklarowaną moc znamionową.

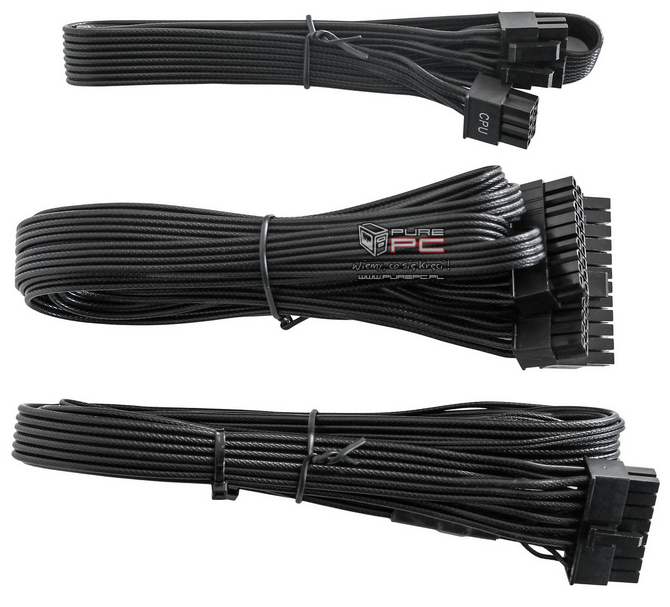

Przewody wykonano przeważnie w przekrojach 16 i 18 AWG, wszystkie są czarnymi elastycznymi płaskimi żyłami, pozbawionymi nylonowych oplotów czy opasek termokurczliwych. Strukturą przypominają jednak droższe kabelki, stosowane chociażby w modelach FSP MEGA GM. Testowana jednostka jest przygotowany na rozbudowane konfiguracje sprzętowe, posiadając między innymi dwa złącza EPS (4+4-pin), cztery PCI-Express 6+2 umieszczone na dwóch osobnych kablach oraz przede wszystkim 12V-2x6 600W. Obudowa PCI-Express 5.1 jest częściowo koloru białego, co ułatwia wizualną ocenę kondycji złącza, aczkolwiek kluczowym zabezpieczeniem okazuje się technologia T-Guard, polegająca na monitorowaniu temperatury wiązki. Jeżeli odnotowana zostanie anomalia, wówczas zasilanie zostanie odcięte. Wymagany jest jednak procesor posiadający iGPU, a także monitor podłączony do złącza HDMI/DP płyty głównej, żeby rozwiązanie działało zgodnie z założeniami tzn. odłączyło GPU i pozostawiło obraz umożliwiając użytkownikowi spokojne zakończenie pracy i weryfikację stanu faktycznego.

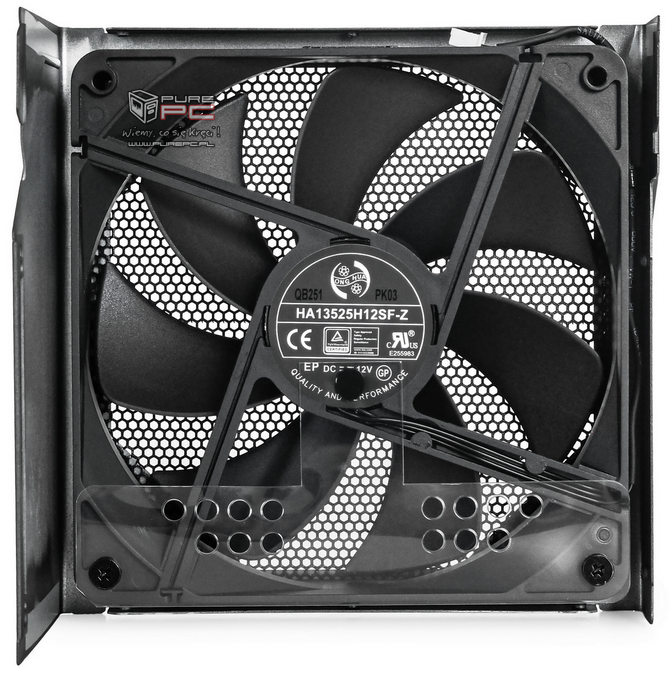

Wentylator zastosowany w zasilaczu Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) nosi oznaczenia HA13525H12SF-Z, będąc popularną jednostką o wymiarach 135 x 135 x 25 mm wyprodukowaną przez chińskie zakłady Hong Hua. Identyczne śmigło otrzymały chociażby Phanteks Revolt 1200 W, MSI MPG A1000G, Seasonic Prime 1200 W Gold, wybrane modele Corsair i Thermaltake, więc dokonano bezpiecznego wyboru. Wentylator wykorzystuje łożysko olejowe FDB i według danych producenta maksymalny zakres obrotów wynosi ~2300 RPM z przepływem powietrza na poziomie 120 CFM. Serwis Cybenetics przyznał HA13525H12SF-Z certyfikat Gold, natomiast samemu zasilaczowi przypadło A+. Testowana jednostka posiada też funkcję HybridCool odpowiadającą za wybudzenie chłodzenia po przekroczeniu 40% obciążenia (~350 W), zatem podczas niewielkiego obciążenia działa praktycznie bezgłośnie.

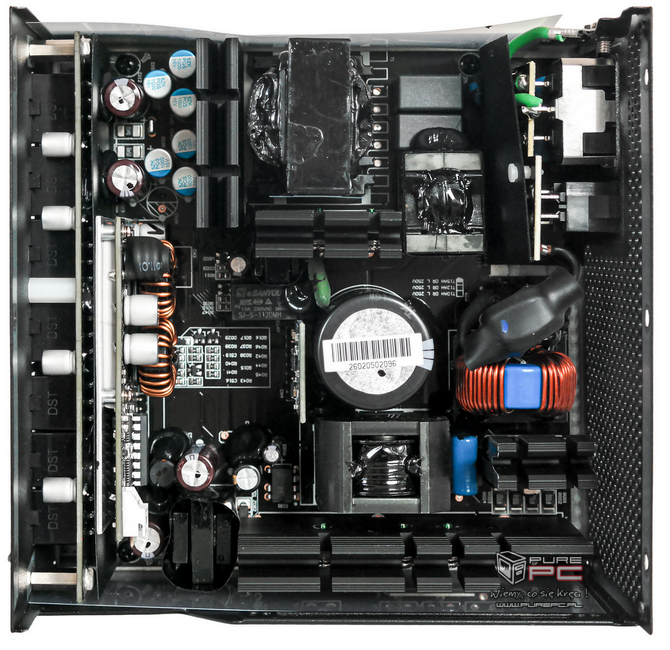

Rozebranie zasilacza Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) wymaga odkręcenia kilki śrubek oraz naruszenia plomby, co automatycznie oznacza utratę świadczeń gwarancyjnych. Dlatego typowemu użytkownikowi nie polecam zaglądać do wnętrza urządzenia. Jeśli chodzi o szczegóły - zasilacz wykorzystuje usprawnioną platformę MEIC (Xiamen Metrotec Electronic Industry), jaką upodobało sobie Gigabyte. Producent OEM wielką estymą się dotychczas nie cieszył, aczkolwiek względem poprzedniej wersji dokonano licznych poprawek. Fundamenty są zresztą solidne - zastosowano tutaj topologię Half-Bridge, konwerter LLC z synchronicznym prostownikiem oraz przetwornice DC-DC. Wnętrze jest dobrze zaprojektowane, kluczowe tranzystory obłożono czarnymi radiatorami, jakość lutowania oceniam na wysokim poziomie, niemniej wewnątrz jest również dosyć tłoczno. Gigabyte deklaruje użycie wyłącznie japońskich kondensatorów 105°C, natomiast główny 105°C / 400V /  560 uF pochodzi od Toshin Kogyo.

Przejdźmy do podstawowych testów dystrybucji napięć, wykonanych na zestawie posiadającym procesor Intel Core i9-14900K i kartę graficzną NVIDIA GeForce RTX 4090 Founders Edition. Do zmierzenia wartości posłużył multimetr cyfrowy w trzech scenariuszach - spoczynek, średnie i duże obciążenie. Zgodnie z oczekiwaniami, podstawowa dystrybucja napięć okazuje się stabilna. Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) nie będzie miał zatem najmniejszego problemu z wykarmieniem mocnych zestawów przy zachowaniu dobrej kultury pracy, nawet działając w sytuacji wysokiego obciążenia. Zasilacz po przekroczeniu 700-750 W wprawdzie wyraźniej rozkręcał wentylator (~1200 RPM), ale nadal pozostał jednym z cichszych podzespołów. Pomiary sprawności energetycznej zostały wykonane w zamkniętej obudowie, gdzie temperatura przy pełnym obciążeniu platformy oscylowała w graniach 40 stopni Celsjusza.

Linia 3,3V

Obciążenie stałe

Bliżej wartości 3.3 = lepiej

0.5

1

1.5

2

2.5

3

3.5

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

3.31

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

3.32

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

3.33

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

3.33

Linia 5V

Obciążenie stałe

Bliżej wartości 5.0 = lepiej

0.8

1.6

2.4

3.2

4

4.8

5.6

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

4.99

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

5.01

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

5.01

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

5.02

Linia 12V

Obciążenie stałe

Bliżej wartości 12.0 = lepiej

2

4

6

8

10

12

14

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

11.96

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

12.11

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

12.14

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

12.17

Pomiary głośności zostały wykonane w komorze bezechowej z miernikiem dźwięku Brüel&Kjar Type 2203 (dynamika: 10 - 130dB), filtrem oktawowym Brüel&Kjar Type 1613 (częstotliwość 31,5 Hz – 31,5 kHz) oraz mikrofonem pojemnościowym Brüel&Kjar 4145 (częstotliwość: 2.6 Hz - 18 kHz, dynamika: 10 - 146 dB). Urządzanie pomiarowe posiadają klasę dokładności (1), co określa maksymalny błąd pomiarowy bliski wzorcowemu. Tętnienia napięć zostały zbadane multimetrem cyfrowym z przystawką oscyloskopową PicoScope 2205A. Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5)  przeszedł też pomyślnie testy najważniejszych zabezpieczeń: OCP, OPP (wytrzymał ponad 950 W przy temperaturze 43°C), OTP i SCP. Odświeżona platforma MEIC w typowych zastosowaniach niczym nie ustępuje innym średnio-półkowym rozwiązaniom, aczkolwiek gdyby Gigabyte zastosowało CWT / HEC, byłoby to korzystniejsze wizerunkowo.

Efektywność energetyczna

CPU OCCT / GPU FurMark

Więcej = lepiejj

12

24

36

48

60

72

84

96

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

91.6

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

91.2

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

91.0

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

88.8

Poziom głośności

Obciążenie stałe

Mniej = lepiej

5

10

15

20

25

30

35

40

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

0.0

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

0.0

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

29.0

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

33.5

Tętnienia napięć +12V

Obciążenie stałe

mV (mniej = lepiej)

5

10

15

20

25

30

35

40

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~100 W

18.5

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~300 W

25.2

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~800 W

31.8

Gigabyte Gaming 850GM 850 W
Pobór mocy platformy ~500 W

32.6

Gigabyte Gaming 850GM PG5 (GP-GME850GM PG5) przeszedł bez problemu podstawowe testy stabilności, efektywności i wydajności, zatem powinien spokojnie sprostać wymaganiom typowych domowych użytkowników. Jednostka jest starannie wykonana, bazuje na komponentach wysokiej jakości m.in. japońskich kondensatorach 105°C, lutowanie również okazuje się porządne. Platforma jest niezbyt popularna lecz technicznie wydaje się solidna, naprawiając największe błędy przeszłości. Ostatecznie to konstrukcja half-bridge z konwerterem LLC oraz przetwornicami DC-DC, które zapewniają stabilne napięcia, niskie tętnienia oraz sprawność energetyczną w okolicy 91%. Funkcja HybridCool działa bez zarzutów, zasilacz do około 330-350 W pracował pasywnie, delikatnie wybudzając wentylator po przekroczeniu granicy obciążenia. Szkoda jedynie, że technologia T-Guard ma sporo sztywnych wymagań, które nie każdy użytkownik będzie mógł / chciał spełnić pod kątem specyfikacji.

Gigabyte Gaming 850GM PG5 jest przyzwoitym zasilaczem komputerowym, oferującym dobrą jakość wykonania i kilka ciekawych rozwiązań (T-Guard / HybridCool). Odświeżona platforma MEIC wydaje się bezpieczna, ale zapewne nikomu nie przeszkadzałoby przejście nawet na budżetowe CWT / HEC.

Gigabyte Gaming 850GM PG5 będzie kosztował na starcie około 400 złotych, należąc do grona tańszych markowych zasilaczy ATX 3.1 o mocy 850 W, posiadających całkowicie modularne okablowanie oraz 10-letnią gwarancję. Dodatkowymi atutami są oczywiście półpasywna praca i technologia T-Guard, nawet jeżeli obarczona pewnymi wymaganiami, aczkolwiek bezpośredni rywale w ogóle nie oferują takich rozwiązań. Konkurencja okazuje się jednak bardzo mocna, zwłaszcza pod względem stricte technicznym, bowiem za podobne pieniądze znajdziemy FSP Vita GM, ASUS TUF Gaming, XPG Core Reactor VE oraz pierwsze modele z certyfikatem Platinum m.in. Modecom Hex. Recenzowany Gigabyte Gaming 850GM PG5 w ogólnym rozrachunku wypada jednak całkiem dobrze, mając szansę przekonać do siebie również użytkowników dotychczas nie rozważających konstrukcji tego producenta.

Gigabyte Gaming 850GM PG5 850 W
Cena: 419 zł

Zgodność ze standardami ATX 3.1 i PCI-Express 5.1 Zastosowano tylko japońskie kondensatory 105°C Średnia sprawność energetyczna to prawie 91% Bezgłośna półpasywna praca do około 350 W Dobra regulacja napięć na wszystkich szynach Modularne elastyczne okablowanie i długie wiązki Duża liczba wtyczek zaspokoi prawie każdy sprzęt Wygląd i jakość wykonania nie rozczarowują 120 miesięcy gwarancji producenta T-Guard to całkiem ciekawe rozwiązanie... ...jednak narzuca kilku sztywnych warunków Wentylator słyszalny pod dużym obciążeniem Bazuje na niezbyt znanej platformie MEIC Sprawność mogłaby być odrobinę wyższa
