Galaxy 7600GS Vmod, czyli jak podnieść dodatkowo wydajność naszej karty

Podsumowanie

Wielu użytkowników naszego forum posiada już karte, o której mowa w tym artykule. Kilku z nich dokonało już modyfikacji. W tym trzech naszych redaktorów: Chaos (pojedyńcza karta) oraz Yotomeczek (2 karty w SLI), a także torque (mod w wersji bez dotykania karty lutownicą).

Chaos był na tyle miły, że podał nam wyniki jakie jego egzemplarz osiąga przed i po Vmodach, a prezentuje się one nastepująco:

• napięcie dla GPU 1.69V
• napięcie dla MEM 2.05V

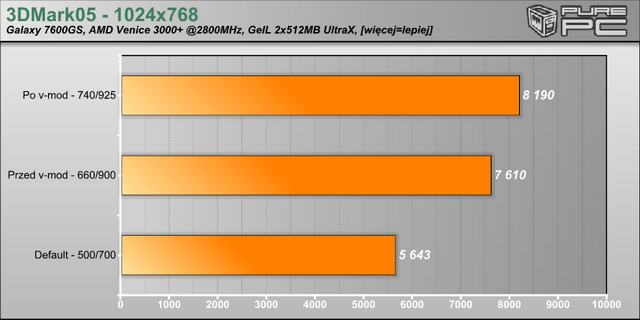

3DMark05:

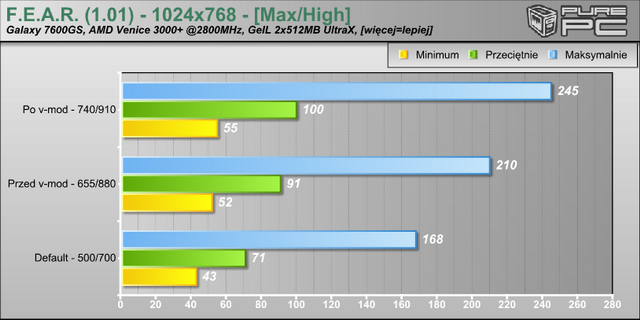

Fear 1.01 1024x768 - Detale Max/High

Fear 1.01 1024x768 - Detale Max/Max

Jak widać z powyższych danych przyrost w 3dmarku 05 to ponad 500pkt (przy czym jak widać niestety pamięci nie dało się za bardzo podkrecić, za to GPU ruszyło do przodu o 80Mhz), co jest calkiem przyzwoitym skokiem.

Warto też wspomnieć o jednej sprawie, a mianowicie na nowej rewizji PCB jest możliwy mod GPU bez dotykania lutownicą karty. Podziękować tu należy ponownie naszemu redakcyjnemu koledze Chaosowi który robiąc moda odnalazł ten sposób. Potrzebne będą jednak dodaktowe dwie zworki. Przy robieniu moda postępujemy tak samo, jak w przypadku normalnego moda (nastawiamy potencjometr na maksymalny opór itp) ale nie lutujemy końcówek do kontrolera i masy. Lutujemy na końcach kabelków idących z potencjometra 2 zworki. Następnie jedną wpinamy zamiast żółtej zworki (tej od zmiany napięcia na karcie), a drugą zworkę wpinamy na dolny pin (ten bliżej złącza PCIE) miejsca na zworkę między 2ma DVI.

Wygląda to następująco:

Modyfikacji tego typu może dokonać ktoś, kto boi sie dotykać karty lutownicą lub też nie ma wprawy, by lutować małe elementy na karcie. Unikamy tu ryzyka przegrzania elementów przy nieumiejętnym lutowaniu.

Niedawno Galaxy wprowadziło trzecią wersję PCB... Ale tak naprawdę różni sie ona tylko pozornie od "nowej" PCB. Zworki zastąpiono na stałe wlutowanymi "bolcami". Kartę pozbawiono głośniczka i drugiego biosu. Wszystko pewnie w celu obniżenia kosztów produkcji. Jednak mod na tych kartach wygląda tak samo jak na nowym PCB.

Zapraszamy do podzielenia się opiniami co do Vmoda na naszym forum.
