Galaxy 7600GS Vmod, czyli jak podnieść dodatkowo wydajność naszej karty
"Stare" PCB
Pierwsza na blat idzie karta ze "starszą" wersją PCB. W tej oto karcie mamy jeden kontroler ISL 6534 który odpowiada za oba interesujace nas napięcia, a mianowicie VGPU (napięcie dla rdzenia) oraz VMEM (napięcie dla pamięci). Kontroler w powiększeniu wygląda następująco:
Jak widać kontroler odpowiada za oba napięcia. Nożka pierwsza odpowiada za GPU, a czwarta za MEM.

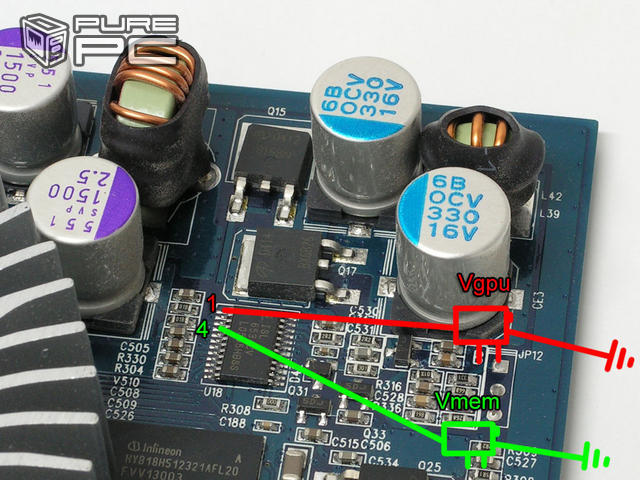

Modyfikacja napiecią GPU polega na przylutowaniu jednej nóżki potencjometra 50kOhm do FB1 (pierwszej nóżki), a drugą nóżkę należy przylutować do masy. Dla vMEM robimy to samo z drugim potencjometrem 50kOhm, tylko tutaj jedna nóżka idzie do FB2 (czwartej nóżki), a druga tak jak w poprzednim przypadku, do masy.
Tutaj obrazowo przedstawiam to co wyżej:

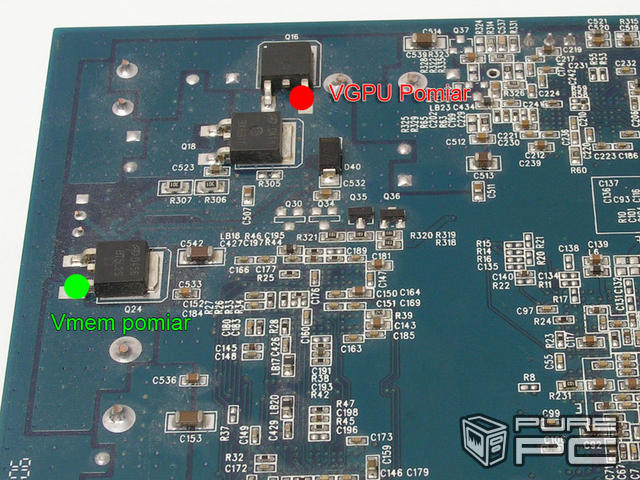

Aby zwiększyć napięcie kręcimy potencjometrem tak, aby opór stawiany przez potencjometr sie zmniejszał. Podczas tej operacji cały czas kontrolujemy napięcie w punktach podanych na poniższym zdjęciu.
Monitorowanie napięć dla starej rewizji:
