Be quiet! Straight Power E7 CM 680W

Wnętrze

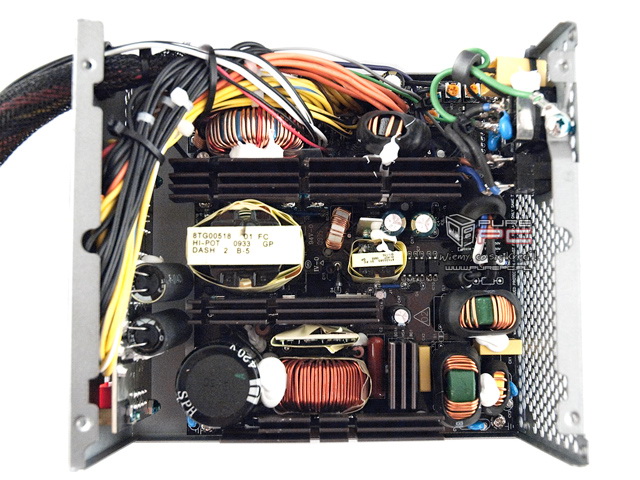

Zajrzyjmy do środka Straight Power Cable Managment, by dowiedzieć się jakie zmiany poczyniono. Po zdjęciu górnej pokrywy, ukazują się duże, aluminiowe radiatory pomalowane na kolor czarny. Na tylnej części obudowy zamontowano płytkę PCB ze złączami do modularnego okablowania, których linie są dodatkowo filtrowane przez układ z własnymi kondensatorami.

Każdy z podzespołów zastosowanych w zasilaczu jest zmontowany z widoczną dbałością o detale. Wiele elementów zabezpieczonych jest przed przypadkowym zwarciem za pomocą kleju i płytek z polichlorku winylu. Zastosowanie żółtych opasek termokurczliwych na cewkach i dławikach obniża ryzyko wystąpienia piszczących odgłosów ich pracy. Rozkład elementów jest podyktowany najlepszemu obiegowi powietrza, generowanego przez 120 mm wentylator, umieszczony na górnej pokrywie.

Tak jak w poprzednich modelach tego producenta tak i w tym twórcą płytki jest sam be quiet! Nie występuje tu dołożenie kilku elementów i sprzedawanie pod nową marką jak to się niejednokrotnie dzieje u konkurencji. Czarny laminat od podstaw został zaprojektowany i przetestowany przez inżynierów be quiet!

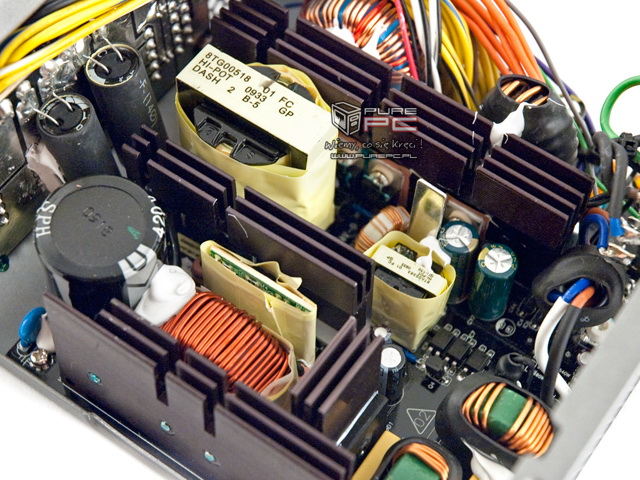

W centralnej części PCB znalazł się główny transformator produkcji Fortron Source o oznaczeniu DASH 2 B-5 8TG00518 01 FC oraz mniejszy, odpowiedzialny za zasilanie linii +5Vsb (Stand by), GH-130 8TA00383 01 FC, również produkcji Fortron Source.

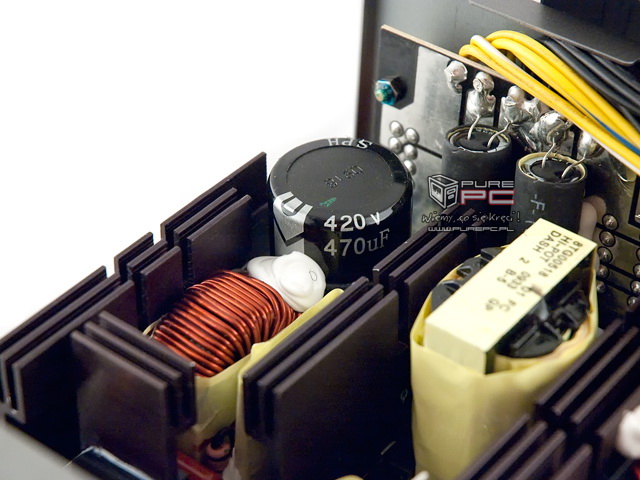

Kondensatory filtrujący wysokoprądowy, to produkt firmy OST w wersji SPH przeznaczony do pracy w temperaturze do 105’C i pojemności 470uF przy napięciu 420V.

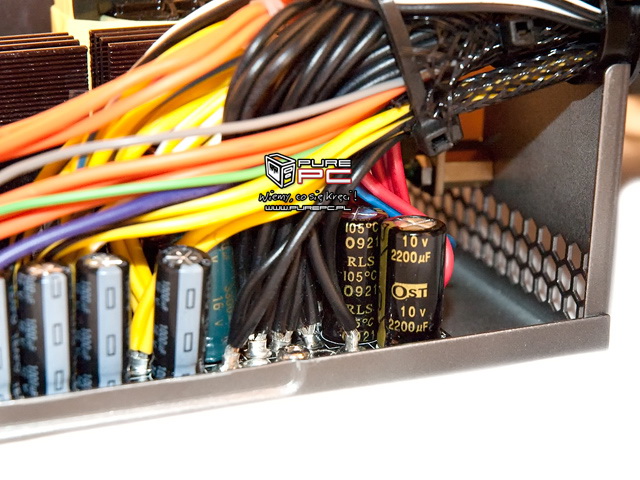

Kondensatory filtrujące niskoprądowe, to produkty firm OST w wersji RLS o pojemności 2200uF przy napięciu 10V oraz CapXon o pojemności 1000uF przy napięciu 16V. Wszystkie kondensatory przeznaczone są do pracy w temperaturze do 105’C. Na zdjęciu widać dodatkowo wyprowadzenie wszystkich linni zasilających.

Układ sterujący pracą wentylatora został wbudowany w główne PCB pod złączem zasilania z sieci. Układ scalony to popularny PS232S, który był już wykorzystywany w poprzednich produktach BQ i spisywał się w nich znakomicie. Zasilacz posiada kilkuetapowe filtrowanie EMI zaczerpnięte z wyższej serii Dark Power Pro, gwarantujące zabezpieczenie przed interferencjami (norma CE EMC EN61204). Nie zabrakło również układów PWM (Pulse Width Modulation) oraz PFC Active (Power Factor Correction) lecz w tej klasie zasilacza są to układy obowiązkowe!

Zasilacz otrzymał certyfikat "80Plus Bronze" co gwarantuje, że posiada minimum 85% sprawności dla 50% obciążenia i 82% sprawności dla 20% i 100% obciążenia. Należy pamiętać, że czym wyższa sprawność układu, tym niższe straty energii, co przekłada się na niższe rachunki z elektrowni i po części zwrot kosztów zakupu zasilacza
