Test płyty głównej ASUS ROG Maximus Z890 APEX - Najlepsza do podkręcania procesorów i pamięci RAM. Za taką cenę musiała...

Test ASUS ROG Maximus Z890 APEX - Budowa i wyposażenie

ASUS ROG Maximus Z890 APEX zamknięto w solidnym pudełku, kolorem odpowiadającym zawartości, jednak to wyposażenie dodatkowe wywiera największe wrażenie. Przede wszystkim, oprócz standardowych elementów m.in. okablowania, naklejek i pozostałych drobnostek, dorzucono kilka naprawdę przydatnych gadżetów. Zapasowe thermopady oraz dystanse służące do blokowania nośników SSD, stanowią jedynie przystawkę przed właściwym daniem. Najciekawsze dodatki to osobna karta ROG DIMM.2 zawierająca dwa kolejne sloty M.2 PCI-E 4.0 x4 oraz ROG Memory Fan Kit, będący stelażem z wentylatorem chłodzącym moduły pamięci RAM, montowanym na radiatorze znajdującym się bezpośrednio obok gniazda procesora.

• Gniazdo: LGA1851
• Chipset: Intel Z890
• Sekcja zasilania: 11+1+1
• Format: ATX
• DDR5: 2 sloty / 96 GB / 9600 MHz (O.C.)
• SATA 6.0 Gb/s: 4
• M.2 PCI-Express 5.0: 2 (x4)
• M.2 PCI-Express 4.0: 3 (x4)
• PCI-Express 5.0: 2 (x16 / x8)
• PCI-Express 4.0: 1 (x4)
• LAN: 5G LAN Realtek
• WLAN: WiFi 7 / Bluetooth 5.4
• Audio: Realtek ALC4080 / AMP Savitech SV3H712

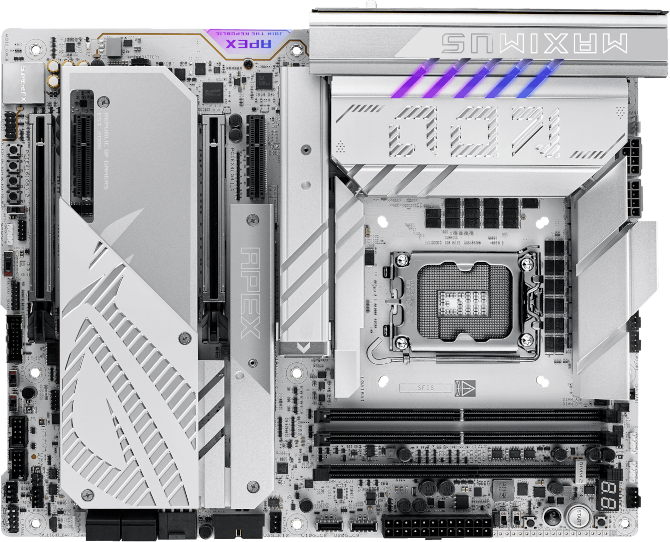

Stylistyka płyty głównej ASUS ROG Maximus Z890 APEX nawiązuje do poprzednika, ponieważ producent ponownie zaserwował biało-srebrną kolorystykę z kilkoma podświetlanymi elementami, obejmującymi paski umieszczone na grzbiecie osłony radiatora oraz geometryczny akrylowy wypustek na laminacie. Obydwie sekcje RGB można na szczęście trwale wyłączyć. Wspomniany element dekoracyjny ulokowano zresztą w niezbyt fortunnym miejscu, bowiem zostanie szybko zasłonięty radiatorem karty graficznej, dlatego lepszym miejscem byłaby przeciwna strona płytki drukowanej. Rozłożenie kluczowych elementów nie uległo poważniejszym zmiano, to praktycznie kopia modelu ASUS ROG Maximus Z790 APEX. Pomimo bardzo wysokiej półki cenowej, recenzowana płyta główna nie została doprawiona backplate, ponieważ jego obecność byłaby wyłącznie utrudnieniem przy ekstremalnym podkręcaniu.

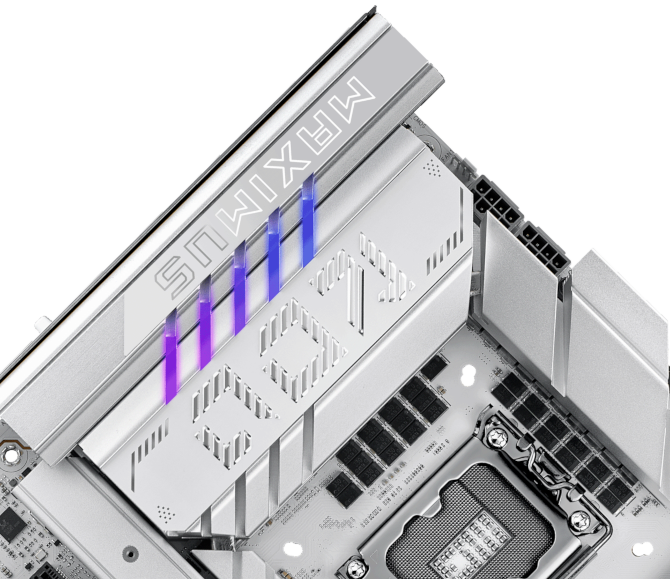

Sekcja zasilania ASUS ROG Maximus Z890 APEX bezsprzecznie jest solidna, wykonana w układzie 11+1+1+1 oraz wzmocniona dublerami, aczkolwiek można znaleźć płyty główne z jeszcze mocniejszym VRM, chociażby ASUS ROG Maximus Z890 Extreme (12+1) albo testowanego niedawno MSI MEG Z890 ACE (12+2). Sekcje VCCSA / VCCAUX / SOC otrzymały po osobnej fazie, podobnie jak VNNAON zapewniające stałe napięcie procesora, natomiast kolejna przypadła VCGTT przeznaczonemu dla zintegrowanego układu graficznego. Pamiętajmy zarazem, że procesory Intel Core Ultra 200 przyniosły mniejszą prądożerność od Intel Core 13/14 generacji. MOSFETy sekcji procesora mają obciążalność 110A, natomiast pozostałych składowych 80A / 90A. Aluminiowe radiatory cechuje jednolita budowa, przydałoby się więcej użebrowania poprawiającego odprowadzanie ciepła, niemniej to zagadnienie wyjaśnią pomiary kamerą termowizyjną. Wszystkie trzy sekcje połączono ciepłowodami, bowiem należy zauważać, że odpromiennik umieszczono również z lewej strony gniazda procesora. Dwie wtyczki 8-pin EPS zachowały swoją pozycję, będąc wciśniętymi w szczelinę między radiatorami.

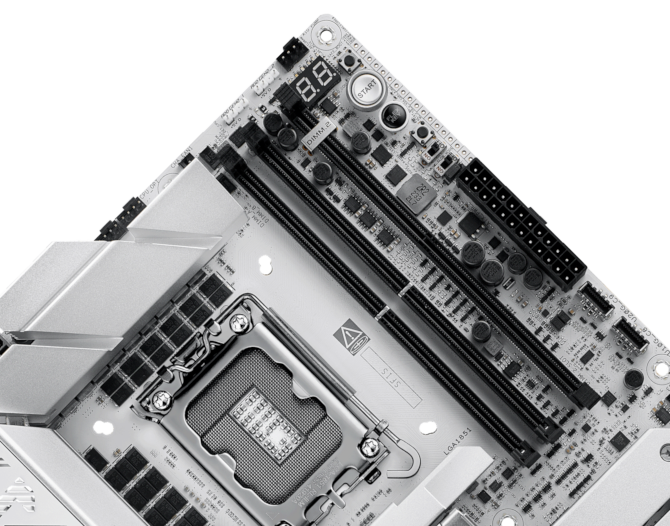

ASUS ROG Maximus Z890 APEX wyposażono w zaledwie dwa banki RAM DDR5, oficjalnie obsługujące moduły o maksymalnym taktowaniu 9600 MHz, niemniej w aktualnym UEFI można znaleźć dzielniki sięgające nawet 15000 MHz. Płyta oczywiście obsługuje moduły CUDIMM. Ograniczenie slotów jest zabiegiem celowym, ponieważ takie konstrukcje mają zdecydowanie większy potencjał podkręcania modułów RAM. Dodatkowy slot oznaczony DIMM.2 służy do instalacji specjalnej karty rozszerzeń z dwoma M.2 PCI-Express 4.0 x4 podłączonymi do mostka południowego. Obok głównego gniazda zasilania ATX umieszczono mnóstwo elementów - wyświetlacz kodów POST, diody diagnostyczne, przyciski Power / Flex Key (domyślnie Reset), Safe Boot, zatrzymania LED, Slow Mode i LN2 Mode. Znajdziecie tutaj większość funkcji potrzebnych do podkręcania, aczkolwiek jeszcze nie wszystkie przygotowane przez producenta. Specjalny obwód umożliwia wykrywanie kondensacji pary wodnej na rewersie PCB, będąc podzielonym na sekcje CPU, DRAM i PCI-E. Zaświecą się wówczas diody ostrzegawcze na laminacie.

Płyta główna dysponuje czterema portami SATA 6.0 Gbps podpiętymi do chipsetu Intel Z890, dwoma wyjściami na frontowe USB-C (1x 20 Gbps / 60 W wymaga dodatkowego zasilania), dwoma wtyczkami USB-A 3.0 5 Gbps i kolejnymi dwoma USB-A 2.0. Większość umieszczono na krawędzi laminatu w pozycji poziomej, co ułatwia podpinanie okablowania. Dodatkowe 8-pinowe złącze zasilania jest całkowicie opcjonalne, chyba że bardzo potrzebujecie USB 3.2 Gen 2x2 Type-C z ładowanie 60 W. Urządzenie obsługuje również RAID 0/1/5/10 w wykonaniu nośników M.2 PCI-Express. Rozłożenie elementów nie wzbudza poważniejszych zastrzeżeń, większość wtyczek została dobrze ulokowana, chociaż panuje solidne zagęszczenie, dlatego jeśli zamontujemy płytę główną w obudowie, dostęp do niektórych rejonów będzie utrudniony (m.in. 8-Pin EPS). ASUS ROG Maximus Z890 APEX posiada także osiem 4-pinowych wtyczek dla wentylatorów, umieszczonych w różnych i niekoniecznie optymalnych miejscach.

Pierwszy slot PCI-Express pracuje w standardzie 5.0 x16, drugie PCI-Express 5.0 x16 zapewnia elektryczne x8 (obydwa posiadają bezpośrednie połączenie z procesorem), natomiast pozostała dwójka to standardowe PCI-Express 4.0 x16 elektrycznie działające w trybie x4. Ostateczna konfiguracja zależy od procesora oraz obsadzenia poszczególnych slotów. Obydwa PCI-Express 5.0 zostały wzmocnione solidnym metalowym kołnierzem, mającym zapobiegać wypaczaniu się plastiku przy wyjątkowo ciężkich kartach graficznych. Ciekawostką jest system szybkiego demontażu karty graficznej (Q-Release Slim), polegający na przechyleniu urządzenia i zwolnieniu blokady, zamiast wciskania naprawdę trudno dostępnej płozy. Mimo wszystko, przycisk obecny w poprzedniej wersji wydawał się bardziej intuicyjnym rozwiązaniem. Warto jeszcze wspomnieć, że ASUS ROG Maximus Z890 APEX posiada cztery niezależne źródła monitorowania temperatur.

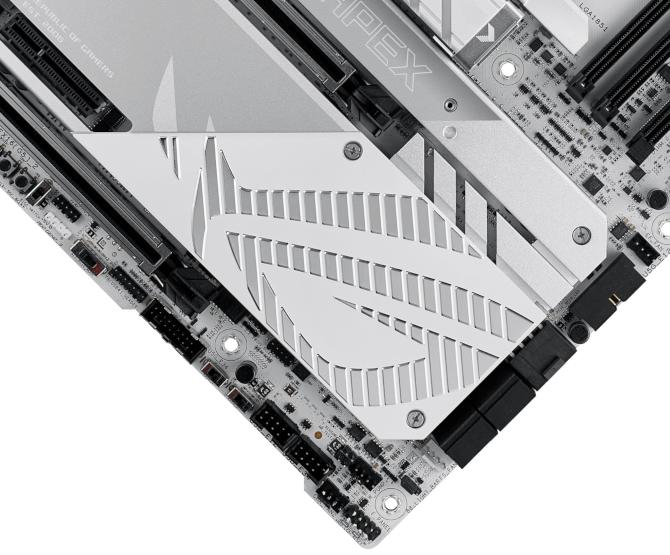

ASUS ROG Maximus Z890 APEX oferuje sumarycznie sześć slotów M.2 - trzy obsługują PCI-Express 5.0 x4, natomiast pozostałe wychodzące z chipsetu obsługują PCI-Express 4.0 x4. Dwa gniazda PCI-Express 4.0 x4 umieszczono jednak na dodatkowej karcie DIMM.2. Koniecznie trzeba pamiętać, że M.2_3 i M.2_4 współdzielą pasmo ze slotami PCI-Express 5.0 x16, dlatego obsadzenie wszystkich zaowocuje ograniczeniem przepustowości głównego do poziomu x8, podczas gdy drugi zostanie całkowicie wyłączony. Pierwszy slot M.2 przykryto radiatorem z systemem beznarzędziowego demontażu, który w poprzedniku był przykręcany śrubami, co znacznie poprawiło funkcjonalność. Niestety, pozostałe miejsca montażowe umieszczono pod masywnym radiatorem wymagającym użycia śrubokręta. Chipset posiada własny odpromiennik schowany pod aluminiową nakładką. Wszystkie sloty M.2 otrzymały podwójne thermopady (góra / dół). W lewym dolnym narożniku zmieszczono jeszcze przełącznik służący do zmiany BIOS, ponieważ ASUS ROG Maximus Z890 APEX wzorem poprzednika posiada dwie kości.

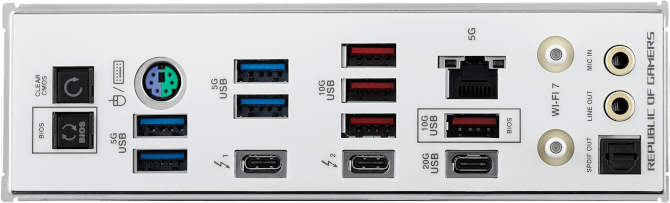

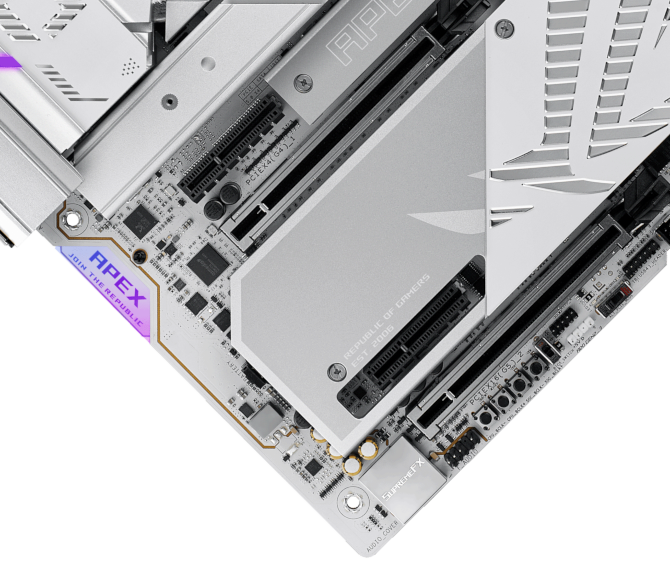

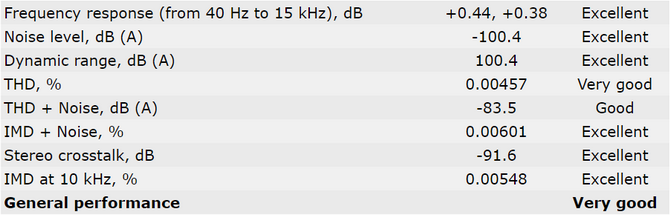

Na lewej krawędzi znajdują się również cztery przyciski do korekty taktowania CPU / SOC BCLK, więc sekcja przeznaczona dla overclockerów została nieco rozbudowana i lepiej rozplanowana. Ścieżki dla układu dźwiękowego Realtek ALC4080 zostały odseparowane, kondensatory elektrolitycznie to produkt Chemi-Con, natomiast producent dorzucił jeszcze wzmacniacz słuchawkowy DAC Savitech SV3H712 AMP. Tylny panel zawiera dwa porty Thunderbolt 40 Gbps, jeden port USB-C 20 Gbps, cztery porty USB-A 10 Gbps i kolejne cztery 5 Gbps. Sekcja łączności z siecią obejmuje 5G LAN RJ45 (Realtek) uzupełniona modułem WiFi 7 oraz Bluetooth 5.4, która zajmuje miniaturowy slot M.2 schowany pod maskownicą radiatora. Miłym dodatkiem jest również zestaw przycisków specjalnych - Clear CMOS / BIOS Flashback - przydatnych podczas podkręcania i odzyskiwania BIOS platformy. Wisienkę na torcie stanowi nieśmiertelne PS/2, absolutnie obowiązkowe podczas poważniejszych sesji z udziałem ciekłego azotu.
