Test płyty głównej ASUS ROG Crosshair X870E Extreme - Kosmiczne wyposażenie w ekstremalnie wysokiej cenie

Test ASUS ROG Crosshair X870E Extreme - Budowa i wyposażenie

ASUS ROG Crosshair X870E Extreme zamknięto w ogromnym opakowaniu, które po brzegi wypełniono dodatkami. Oprócz instrukcji, naklejek, organizerów i broszurek, znajdziemy także okablowanie SATA, rozdzielacze listew ARGB i wentylatorów, antenę WiFi, przedłużacz USB plus mnóstwo innych elementów. Producent dorzucił dodatkowe termopady dla nośników SSD, kartę rozszerzeń do montaż nośników SSD M.2 w slocie DIMM.2 oraz opcjonalny wentylator. Zestaw obejmuje też śrubokręt, metalową spinkę z logotypem ROG i pendrive zawierający sterowniki. Wyposażenie jest naprawdę bogate, aczkolwiek ASUS ROG Maximus Z790 Extreme oferował jeszcze więcej m.in. kontroler ARGB i zestaw ROG True Voltician do pomiaru napięć procesora.

• Gniazdo: AM5
• Chipset: AMD X870E
• Sekcja zasilania: 20+2+2
• Format: eATX
• Pamięci DDR5: 4 DIMM / 256 GB / 9000 MHz
• Liczba portów SATA 6.0 Gb/s: 4
• Liczba portów M.2 PCI-Express 5.0: 5 (x4)
• Liczba portów M.2 PCI-Express 4.0: 2 (x4)
• PCI-Express 5.0: 2 (x16 / x8x8)
• LAN: 5G / 10G
• WLAN: WiFi 7 / Bluetooth 5.3
• Układ dźwiękowy: Realtek ALC4082 / DAC ESS ES9219Q

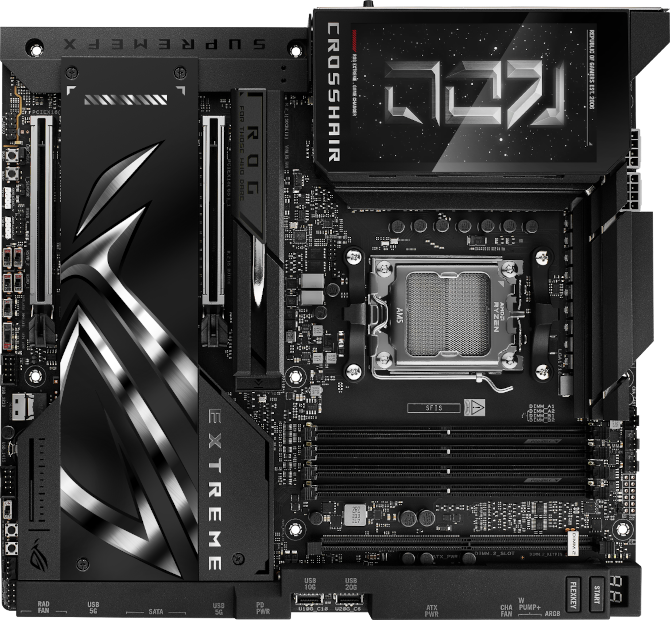

ASUS ROG Crosshair X870E Extreme jest bardzo zaawansowaną konstrukcją, wykonaną w rozszerzonym formacie E-ATX, który pomimo wydłużenia z trudem pomieścił zawartość laminatu. Liczne radiatory nadają urządzeniu masywnego wyglądu, co dodatkowo podkreśla czarno-srebrna kolorystyka oraz maskownice na krawędziach. Warstwa wizualna zasadniczo niewiele odbiega od dwukrotnie tańszego ASUS ROG Crosshair X870E Hero, niemniej jeden element zwraca szczególną uwagę - wyświetlacz LCD umieszczony na osłonie tylnych portów. 5-calowy ekranik wyświetla przydatne informacje o systemie (VCore / Temperatura CPU / RPM) oraz wybrane animacje, które dodatkowo można spersonalizować za pomocą oprogramowania Armoury Crate. Całość prezentuje się dostojne i pięknie wygląda w przeszklonej obudowie.

Sekcja zasilania została wykonana w układzie 20+2+2, wykorzystując 10 rzeczywistych faz doprawionych dwoma zintegrowanymi tranzystorami Vishay SiC850A (DrMOS) o obciążalności prądowej 110A, natomiast VDD / VCCSA otrzymały Vishay SiC629 80A. Całością zarządza 12-fazowy kontroler PWM ASP2205. Resztę dopełniają dławiki MicroAlloy oraz kondensatory Black Metallic 10K. Chłodzeniem VRM zajmują się potężne aluminiowe radiatory ułożone w kształcie litery „L”, gdzie poszczególne sekcje połączono dwoma niklowanymi heat-pipami i solidnie przykręcono do laminatu. Większość ich powierzchni zakrywa wspomniany wcześniej 5-calowy LCD, dlatego struktura jest niezbyt widoczna. Miejsca wokół gniazda procesora ogólnie jest niewiele, dlatego instalacja skomplikowanych powietrznych coolerów CPU posiadających autorskie zapinki, może wymagać odrobiny precyzji oraz kombinowania.

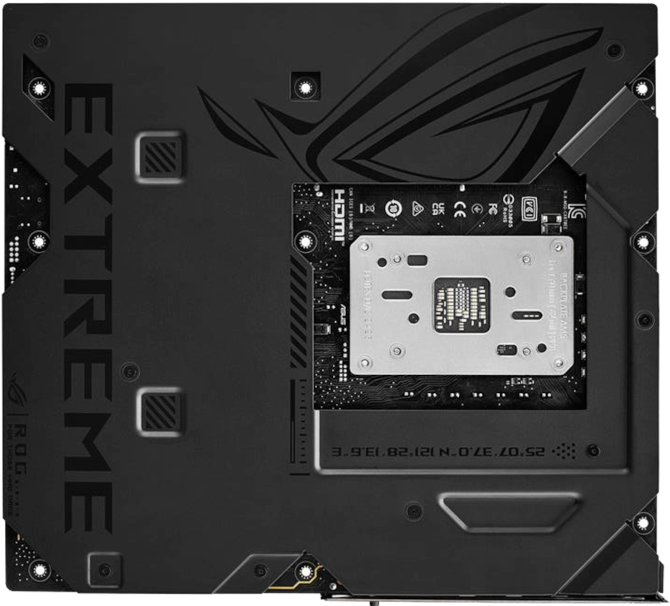

Spód urządzenia zabezpiecza potężny backplate, pokrywający praktycznie całą powierzchnię laminatu, pomijając otwór rewizyjny w okolicy gniazda procesora. Znacznie poprawia to sztywność ASUS ROG Crosshair X870E Extreme, obładowanego na awersie ciężkimi radiatorami mogącymi powodować wypaczanie kształtu laminatu. Metalowy backplate niweluje ryzyko, zapewniając dodatkowe chłodzenie sekcji zasilania za sprawą thermopadów wciśniętych pomiędzy metalową zbroję i płytkę drukowaną. Wracając na powierzchnię - podwójne 8-pinowe wtyczki zasilania umieszczono we wcięciu pomiędzy krawędziami radiatora, więc dostęp okazuje się tutaj stosunkowo prosty. Patrząc na ASUS ROG Crosshair X870E Extreme pod poniższym kątem, doskonale widać jak ogromnym oraz jakościowym wyświetlaczem dysponuje.

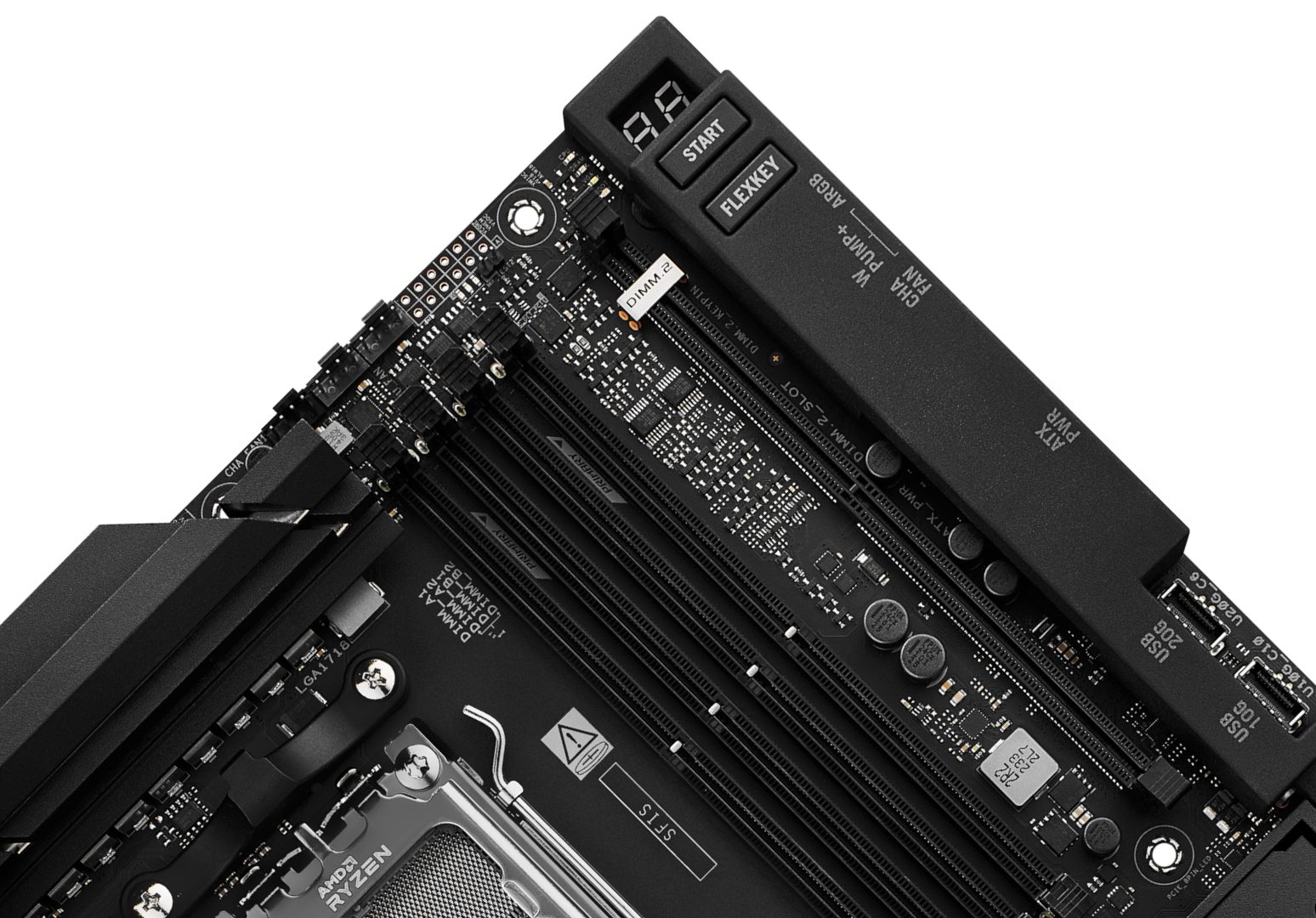

ASUS ROG Crosshair X870E Extreme posiada cztery obustronnie zapinane banki pamięci RAM DDR5, oficjalnie obsługując moduły o maksymalnej częstotliwości 9000 MHz, aczkolwiek to jeszcze zależy od aktualnej wersji BIOS i posiadanego procesora. Dodatkowy slot oznaczony symbolem DIMM.2 służy do wstawienia opcjonalnej karty rozszerzeń, zawierającej dwa nadprogramowe złącza M.2 PCI-Express 4.0 x4 i zapewniającej nośnikom chłodzenie aluminiowym radiatorem. Prawa krawędź laminatu obejmuje również trzy wtyczki wentylatorów, punkty pomiaru napięć, wyświetlacza kodów POST i przyciski Start / Flexkey. Ostatniemu klawiszowi można przypisać kilka użytecznych funkcji np. wyłączanie podświetlenia lub wymuszenie Safe Boot, natomiast domyślnie odpowiada za resetowanie. Obok wyświetlacza POST umieszczono diody diagnostyczne, przydatne w razie problemów z ustawieniami.

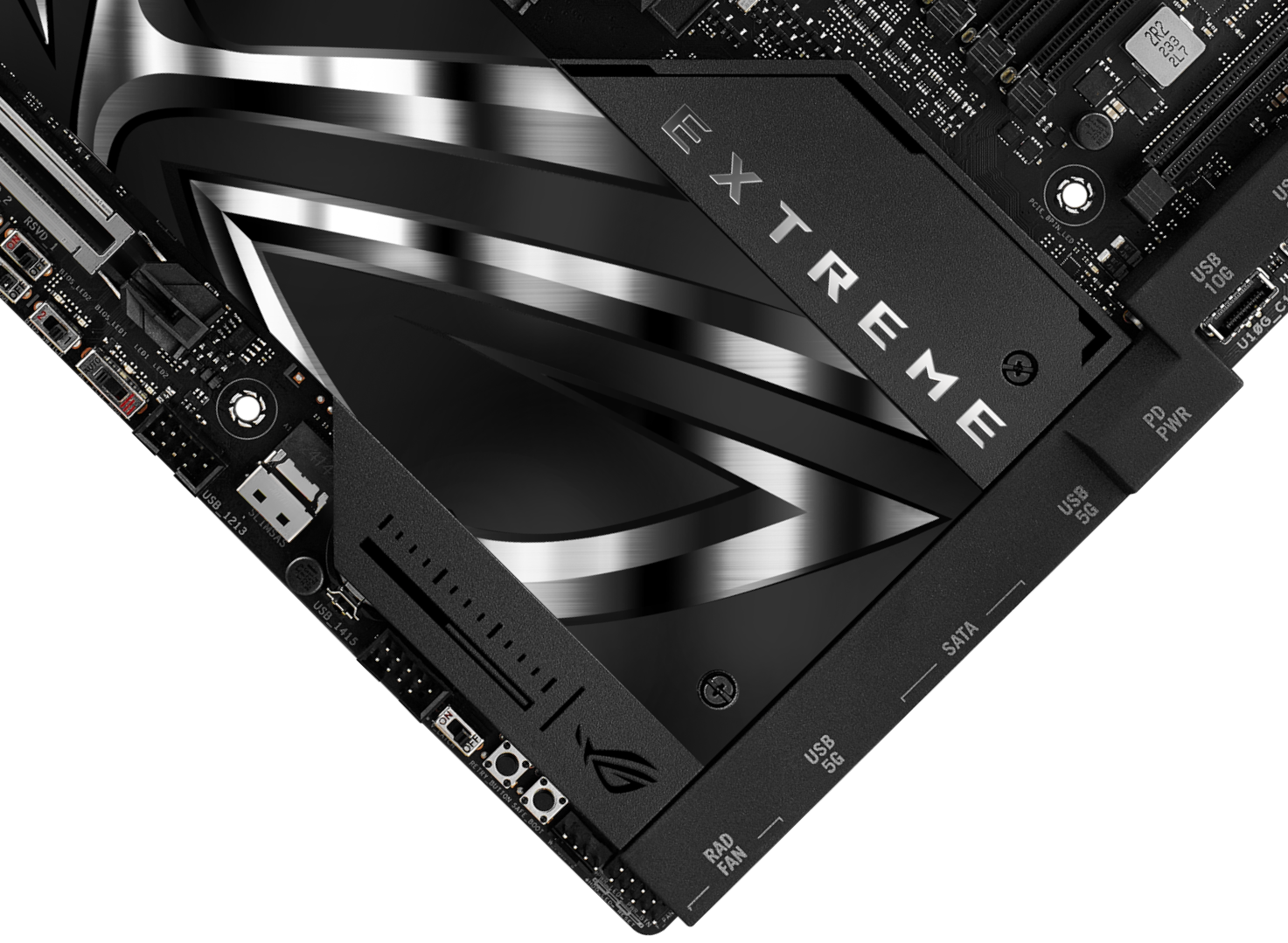

Złącza standardowo występujące na dolnej krawędzi laminatu w większości umieszczono poziomo, obudowując maskownicą zawierającą opisy poszczególnych wtyczek - podświetlenia ARGB, wentylatorów, głównego 24-pinowego złącza zasilania i dodatkowego 8-pinowego PCIe - pośrodku wciskając porty USB-C 3.0 do wyprowadzenia na zewnątrz. Dalej znajdziemy kolejne dwa gniazda USB-A 3.0, cztery porty SATA 6.0 Gbps i dwie wtyczki przeznaczone dla wentylatorów. Wygląda to całkiem estetycznie, ale praktyczny aspekt takiego rozwiązania zależy od posiadanej obudowy. Rozłożenie elementów na laminacie jest generalnie poprawne, aczkolwiek jeśli zamontujemy dodatkową kartę DIMM.2, która zajmuje więcej miejsca od dwóch modułów RAM naprzemiennie umieszczonych w slotach, zaczyna robić się naprawdę ciasno. Mamy także osiem 4-pinowych wtyczek wentylatorów, jednak nie wszystkie pozwolą na pracę półpasywną, gdyż w trybie napięciowym tylko CHA_FAN oferują możliwość zejścia poniżej 60%.

Chipsety przykrywa solidnych rozmiarów aluminiowy radiator, którego zewnętrzna pokrywa z charakterystycznym oczkiem i logotypem Extreme, stanowi pierwszą warstwę i odpowiada za chłodzenie dwóch slotów M.2 PCI-Express 5.0 x4 umieszczonych wzdłuż lewej krawędzi laminatu. W obydwu przypadkach SSD otrzymują obustronne thermopady plus system łatwego bez-śrubowego montażu. Właściwy radiator chipsetów został trwale przymocowany i umieszczony bezpośrednio pod zewnętrzną nakładką, której zdjęcie wymaga odkręcenia czterech niewielkich śrubek - tutaj producent też powinien zastosować prostszy mechanizm demontażu. W narożniku widnieje złącze panelu I/O, fizyczne przełączniki do wymuszenia bezpiecznego uruchomienia (Safe Mode), ponownego sprawdzenia ustawień (Retry) oraz kolejne złącza rozszerzające ilość zewnętrznych portów USB-A 3.0. Dziwna wtyczka wpasowana pomiędzy, to natomiast Slim SAS SFF-8654 stosowane w serwerach, pracujące z przepustowością PCI-Express 4.0 x4.

ASUS ROG Crosshair X870E Extreme dysponuje dwoma slotami PCI-Express 5.0 (x16 / x8/x8), obydwa wzmocnionymi metalowymi kołnierzami i wykorzystującymi system łatwego wyjmowania kart rozszerzeń ASUS Q-Relase Slim. Na pokładzie znajdują się również trzy gniazda M.2 PCI-Express 5.0 x4 - dwa stacjonują pod radiatorem chipsetów, natomiast pierwsze jest najbardziej wyeksponowane i wpasowane obok głównego slotu PCI-Express 5.0 x16. Posiada też system błyskawicznego montażu oraz obustronne thermopady. Jednak jeśli obsadzimy M.2_3 Gen5, wówczas gniazda kart graficznych będą działały w układzie x8/x4, podczas gdy obsadzenie M.2_2 Gen5 i M.2_3 Gen5 całkowicie wyłączy z użytku drugie PCI-Express 5.0 x16. Optymalne ustawienie to nośnik Gen5 w pierwszym gnieździe, karta graficzna także pracująca z interfejsem Gen5, a reszcie SSD powinno wystarczyć Gen4. Mimo wszystko, można byłoby po ASUS ROG Crosshair X870E Extreme oczekiwać innego rozwiązania tego (trochę drugorzędnego) problemu.

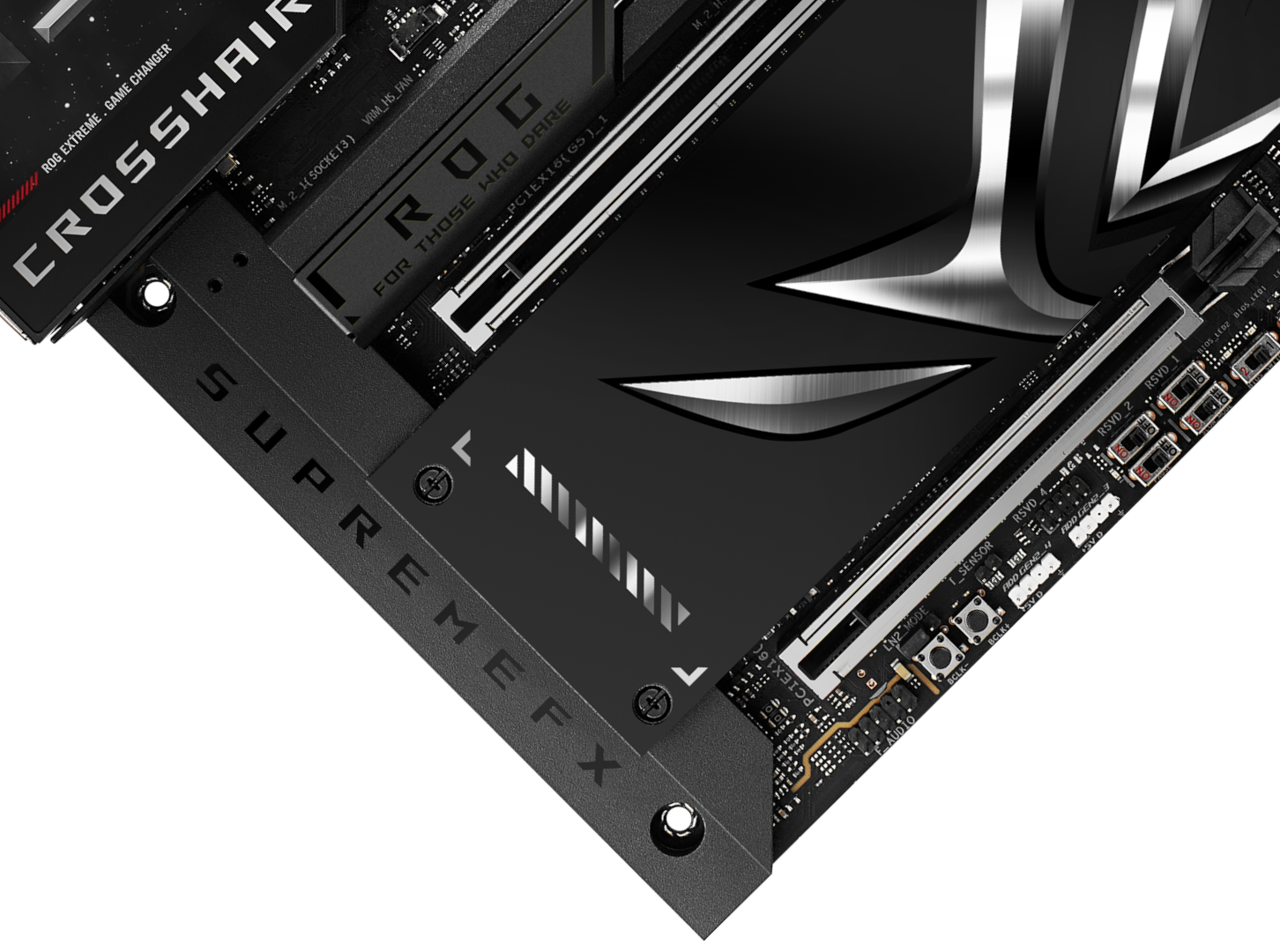

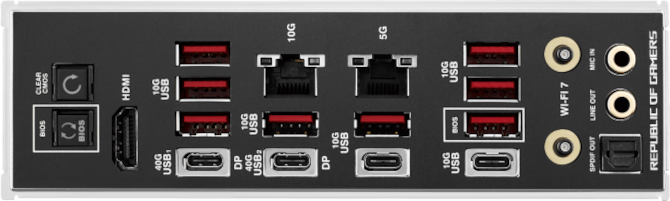

Wzdłuż lewej krawędzi laminatu poprowadzono jeszcze m.in. przyciski do manualnej regulacji BCLK, dodatkowe złącza ARGB, przełączniki zmiany układów BIOS, trybu Slow Mode i RSVD na potrzeby ekstremalnego overclockingu. Kodekowi audio Realtek ALC4082 (7.1 ASUS SupremeFX) towarzyszy wzmacniacz słuchawkowy DAC (ESS ES9219Q), dedykowane kondensatory Nichicon, a wszystkie ścieżki audio zostały dodatkowo odseparowane. Tylny panel również nie należy do ubogich, bowiem znajdziemy tutaj przyciski BIOS Flashback i Clear CMOS, służące kolejno do aktualizacji BIOS nawet bez zainstalowanego procesora i resetu ustawień BIOS. Dalej mamy pojedyncze HDMI 2.1, 8x USB-A 10G, 2x USB-C 40G, 2x USB-C 10G, złącza LAN 5G/10G (Realtek / Marvell Aqtion), złącza antenowe i audio. Wyjścia audio są dodatkowo pozłacane, nie zapomniano także o złączu optycznym. Maskownica tylnych portów jest fabrycznie zintegrowana z osłoną radiatora sekcji zasilania. Sprzęt obsługuje WiFi 7 i Bluetooth 5.4.
