ASUS Maximus VII Gene - Mniejszy nie znaczy gorszy

polsal | 21-08-2015 09:49 |

ASUS Maximus VII Gene - Budowa i wyposażenie

ASUS został założony w 1989 roku przez czterech informatyków, którzy wcześniej pracowali w Acer, jednak faktyczny debiut firmy z gotową ofertą handlową nastąpił dopiero kilka miesięcy później. Dzisiaj tajwańska korporacja jest jedną z największych w branży i dostarcza na rynek rozwiązania z rożnych segmentów, wśród których najsilniejszy nacisk położony został na urządzenia mobilne oraz komponenty komputerowe. Płyty główne i karty graficzne ASUS nadal pozostają ważnym filarem działalności spółki, która nieustannie ulepsza oraz modyfikuje swoje rozwiązania.

Specyfikacja techniczna ASUS Maximus VII Gene:

  • Mostek południowy: Intel Z97
  • Socket: LGA 1150
  • Obsługiwane procesory: Intel Celeron / Pentium / Core i3 / Core i5 / Core i7 / Xeon
  • Format płyty: Micro ATX
  • Ilość slotów pamięci: 4x DDR3
  • Maksymalna ilość pamięci: 32 GB
  • Maksymalne taktowanie pamięci: 3300 MHz
  • Karta sieciowa: 1x 10/100/1000 Mb/s (Intel I218V)
  • Kodek dźwiękowy: Realtek ALC1150 (SupremeFX)
  • Obsługa CrossFire / SLI: Tak / Tak
  • RAID: Tak (RAID 0, 1, 5 i 10)
  • 2x PCI-Express 3.0 x16
  • 1x PCI-Express 2.0 x4
  • 1x mPCIe 2.0 x1
  • 6x SATA 6.0 Gb/s (Intel Z97)
  • 2x SATA 6.0 Gb/s (ASM1061)
  • 1x M.2 10 Gb/s (2260/2280)
  • 5x wtyczki wentylatorów (2 procesora / 3 obudowy)
  • 7x USB 2.0 (3 na płycie / 4 na tylnym panelu)
  • 6x USB 3.1 Gen1 (USB 3.0) (2 na płycie / 4 na tylnym panelu)
  • Cena: ~820 PLN

Pudełko w którym otrzymujemy ASUS Maximus VII Gene jest typowe dla serii ROG. Karton utrzymany jest w stonowanej czarno-czerwonej kolorystyce, nie epatuje sloganami i logosami, a jedynie w dolnej części mamy umieszczone znaczki najważniejszych technologii. Wewnątrz pudełka oprócz samej płyty głównej umieszczono także instrukcję obsługi, krążek ze sterownikami i oprogramowaniem, maskownicę tylnych portów (czarną) oraz sześć kabli SATA 6.0 GB/s. Dodatkowo otrzymujemy jeden elastyczny mostek SLI o długości 80 milimetrów, ASUS Q-connector, zawieszkę na klamkę oraz naklejki do etykietowania przewodów. Ostatnim elementem jest karta dźwiękowa SupremeFX Impact II, którą należy własnoręcznie zamontować w płycie głównej.

ASUS Maximus VII Gene 1

ASUS Maximus VII Gene należy do serii Republic of Gamers, która jest przeznaczona dla graczy, overclockerów i entuzjastów sprzętu komputerowego. Nie brakuje więc różnych autorskich rozwiązań przeznaczonych dla wszystkich trzech grup docelowych. Gracze otrzymują kartę sieciową Intel I218V rozbudowaną o technologie LANGuard oraz GameFirst III, oraz rozbudowaną sekcję audio wspierającą Sonic Radar II, Sonic Studio oraz Sonic SoundStage. Kolejną ciekawostką będzie KeyBot pozwalający rozszerzyć dowolną klawiaturę o funkcję makr. Overclockerzy otrzymują fizyczne przyciski na płycie głównej, LN2 Mode, punkty pomiarowe napięć Probelt, rozbudowany i intuicyjny BIOS, możliwość podłączenia OC Panelu czy w końcu rozbudowaną sekcję zasilania chłodzoną solidnym radiatorem, skręconym z backplate'ami polepszającymi odprowadzanie ciepła z MOSFETów. Entuzjaści przywiązujący dużą wagę do wyglądu swojego komputera ucieszą się z takich smaczków jak dwukolorowe PCB czy pokryta czarnym niklem klatka socketu.

ASUS Maximus VII Gene 2

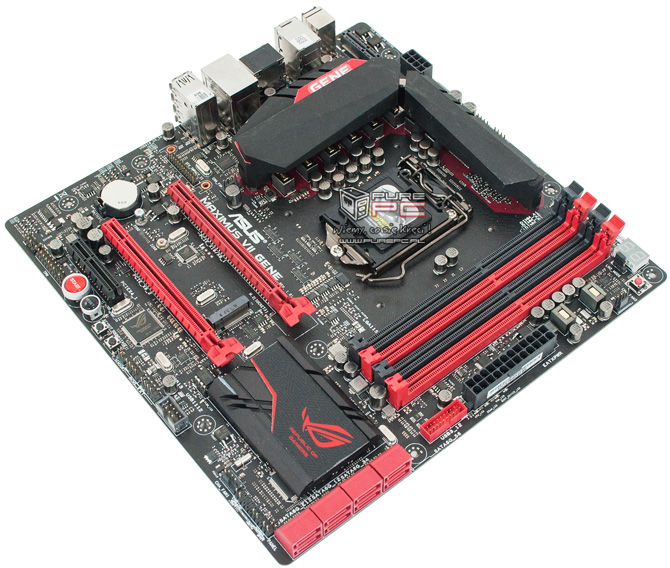

ASUS Maximus VII Gene utrzymany jest w czarno-czerwonej kolorystyce. Większość złącz jest czerwona, jedynie niektóre pozostawiono w kolorze czarnym. Ciekawostką jest dwukolorowy laminat, który mając przyjemny kolor matowej czerni, w okolicy sekcji zasilania został pomalowany połyskującym lakierem w odcieniu czerwieni. Fazy i dławiki zostały przykryte sporych wielkości radiatorem, jednak czerwone malowanie PCB intencjonalnie wystaje poza jego obrys. Klatka socketu została pokryta czarnym niklem co dodaje elegancji. Wprawne oko nie zauważy karty dźwiękowej na laminacie, ponieważ została ona wyprowadzona na osobną płytkę PCB.

ASUS Maximus VII Gene 3

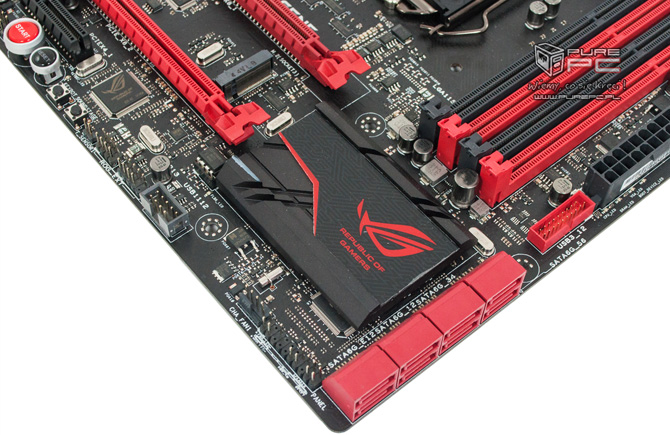

Dolna krawędź laminatu gęsto usiana jest złączami, znajdziemy tutaj wyjścia na panel przedni tzn.: Power, Reset i diody. Dalej mamy gniazdo wentylatora PWM, złącze USB 2.0 oraz "ROG Extension", służące do podłączenia panelu OC. Powyżej znajdziemy wyjmowalną kość BIOSu, diodę informującą o trwającym procesie aktualizacji UEFI oraz diodę sygnalizującą pracę systemu KeyBot. Kolejnymi elementami są dwa guziki Keybot i SundStage obsługujące odpowiadające im autorskie technologie oraz podłączenie czujnika temperatury. Nie mogło zabraknąć fizycznych przycisków START i RESET do obsługi płyty bez obudowy. Płyta kończy się złączem modułu TPM oraz grupą pinów bez podpisu i opisu w instrukcji.

ASUS Maximus VII Gene 4

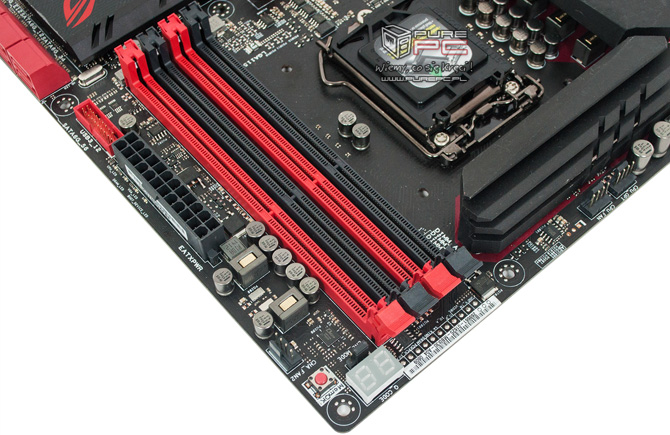

Prawą krawędź laminatu rozpoczynamy od ośmiu czerwonych portów SATA III 6.0Gb/s, z czego za obsługę dwóch odpowiada kontroler ASMedia ASM1081. Między złączami dysków a radiatorem chipsetu znajdziemy diodę HD_LED sygnalizującą pracę dysków twardych. Przesuwając się dalej wzdłuż krawędzi trafiamy na wewnętrzne gniazdo USB 3.1 Gen1 (USB 3.0) i 24-pinowe gniazdo zasilania ATX, przy którym umieszczono diody sygnalizujące inicjację kolejnych urządzeń podczas sekwencji uruchamiania się płyty głównej. Kolejnymi elementami są dwie fazy zasilające pamięć RAM, 4-pinowe gniazdo wentylatora PWM, zworka LN2_MODE, guzik MemOK! oraz wyświetlacz kodów POST. Guzik pomoże nam uruchomić płytę główną przy problemach z pamięcią RAM, zaś zworka przełącza tryb UEFI na wysokonapięciowy co zwiększa stabilność podczas overclockingu, jednak wymaga ekstremalnego chłodzenia do ujemnych temperatur.

ASUS Maximus VII Gene 5

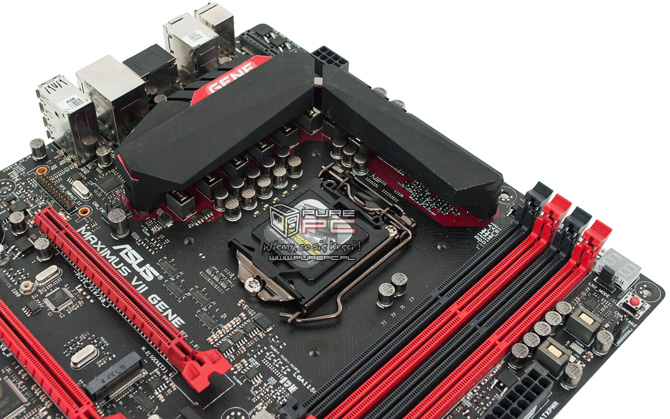

Niedaleko gniazda procesora spoczywają cztery banki pamięci DDR3, które obsługują moduły taktowane 3300 MHz o pojemności do 8GB każdy. Mają one jednostronne zatrzaski, co umożliwia wymianę pamięci RAM bez demontażu karty graficznej. Nad nimi znajdziemy Probelt, będący punktami do przylutowania końcówek voltomierza. Między socketem i krawędzią laminatu znajdują się dwa złącza wentylatorów, CPU_FAN oraz CPU_OPT. Po drugiej stronie radiatora umiejscowiono wtyczkę 8-pin ATX 12V. Zaraz przy niej znajdziemy slot mPCIe x1, w który możemy włożyć, przykładowo, moduł Bluetooth/WiFi. Kolejne elementy, już poniżej sekcji zasilania, to kontroler ASMedia odpowiedzialny za 2 porty USB 3.1 Gen1 (USB 3.0), złącze wentylatora PWM oraz wielopinowe miejsce montażu karty dźwiękowej SupremeFX Impact II. Pomiędzy czerwonymi slotami PCI-E x16 producent umieścił gniazdo M.2, które nie dość, że posiada otwory montażowe jedynie dla dysków 2260 i 2280 to działa jedynie w trybie PCI-E x2.

ASUS Maximus VII Gene 7

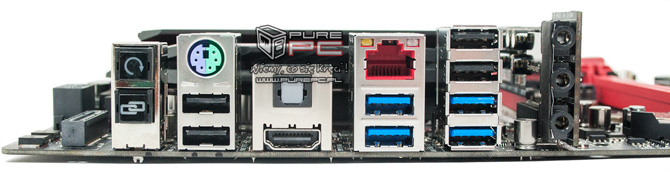

Na tylnym panelu znajdziemy kolejno: dwa guziki, pierwszy z funkcją Clear CMOS, drugi odpowiadający za technologię ROG Connect, jeden PS/2 i dwa USB 2.0. Optyczne S/PDIF wraz z HDMI, gniazdo LAN z dwoma portami USB 3.1 Gen1 (USB 3.0) obsługiwane przez kontroler ASMedia, kolejne dwa USB 2.0 i USB 3.1 Gen1, tym razem udostępniane przez chipset Intel Z97. Producent zaskoczył nas wykorzystaniem aż czterech USB starszego typu, szczególnie kiedy chipset obsługuje sześć USB 3.1 Gen1, więc dwa pozostają niezagospodarowane. Całość kończą 3 czarne gniazda jack 3.5mm wychodzące z karty dźwiękowej.

ASUS Maximus VII Gene 1

Układ dźwiękowy składa się ze standardowego układu Realtek ALC1150 oraz szeregu autorskich rozwiązań kryjących się pod nazwą SupremeFX Impact II. ASUS wyposażył Maximus VII Gene w wysokiej klasy kondensatory ELNA, dzięki czemu dźwięk powinien być wolny od zakłóceń oraz szumów. Producent zastosował tutaj również osłonę przeciwko interferencji elektromagnetycznej, którą możemy zaobserwować w postaci obudowy z napisem SupremeFX. Posiadacze wymagających słuchawek ucieszą się z obecności automatycznego wzmacniacza Sonic SenseAmp. Jak już wspomnieliśmy cała sekcja audio znajduje się na osobnej płytce PCB, umieszczonej prostopadle do reszty płyty głównej. Do przeprowadzenia testów układu dźwiękowego posłużył nam wysokiej klasy kabel audio firmy Forza Audioworks, dzięki któremu połączyliśmy wejście liniowe z wyjściem głośników na płycie głównej. Pomiar odbył się w programie RMAA 6.4.1 (RightMark Audio Analyzer), jako że subiektywne testy odsłuchowe zawsze wzbudzają pewne wątpliwości. Ucho redaktora musiało więc ustąpić miejsca obiektywnej ocenie przeprowadzonej przez dedykowany temu celowi program, czego efekty możecie zobaczyć w poniższej tabeli.

ASUS Maximus VII Gene
